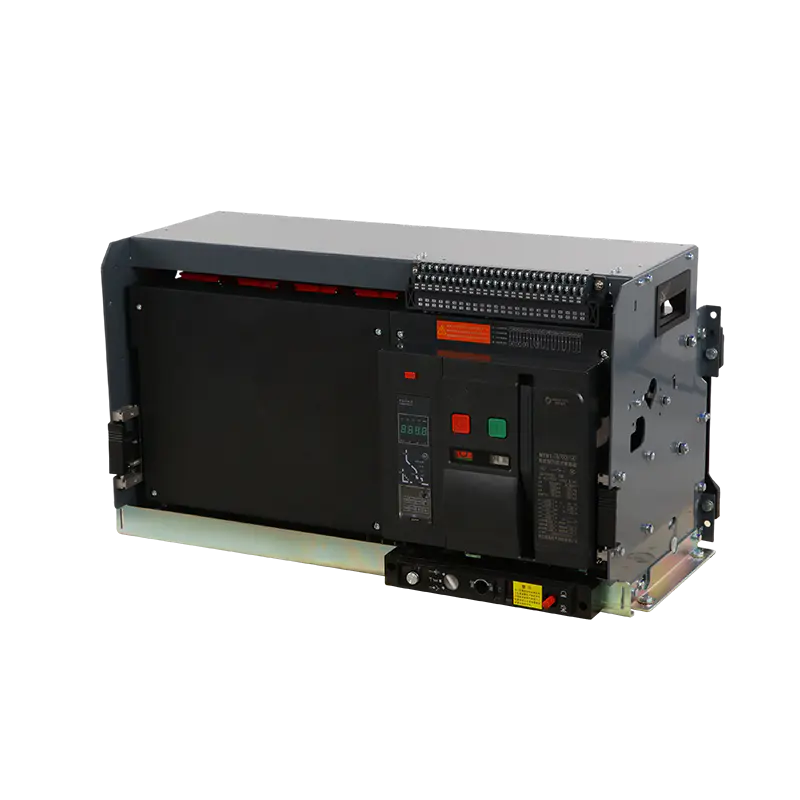

Açıklama: Ürüne Genel Bakış

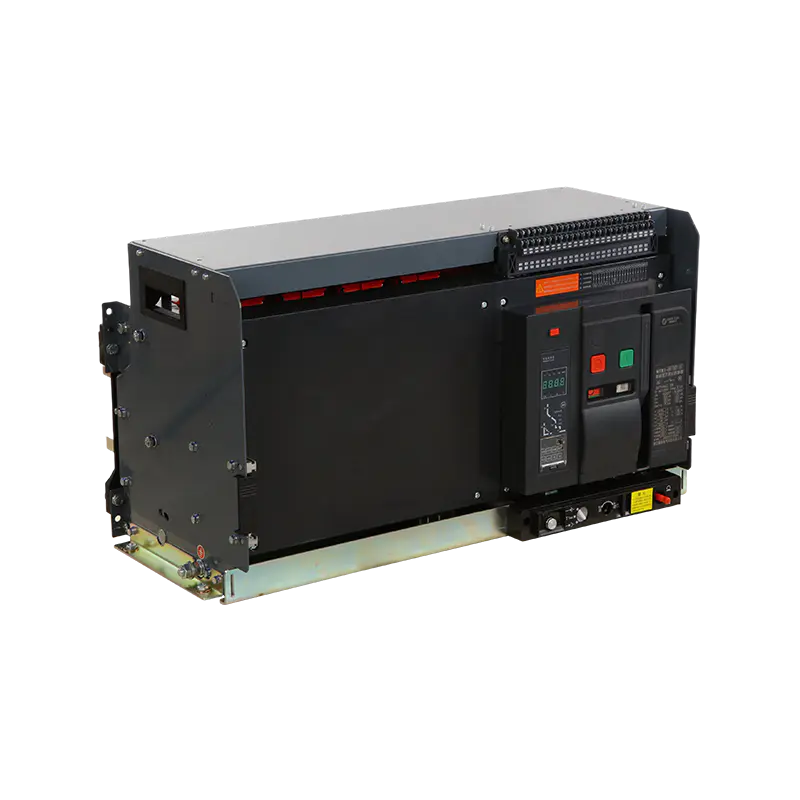

MT Serisi Çekmeceli Havalı Devre Kesici, yüksek akım kapasitesi, operasyonel esneklik ve güvenilir koruma performansı gerektiren alçak gerilim ana dağıtım sistemleri için tasarlanmıştır. Çekmeceli yapısıyla kesici, ana kablo bağlantısını kesmeden güvenli bir şekilde takılabilir, çıkarılabilir veya izole edilebilir, böylece muayene ve bakım daha verimli hale gelir.
2000A ila 3200A arası nominal akım aralığını kapsayan bu seri, endüstriyel ve ticari güç sistemlerinde ana giriş kesici veya ağır hizmet tipi besleyici kesici olarak kullanıma uygundur. Hava arkı söndürme tasarımı, aşırı yük ve kısa devre koşullarında istikrarlı kesinti performansı sağlayarak sistem sürekliliğinin ve ekipman güvenliğinin korunmasına yardımcı olur.

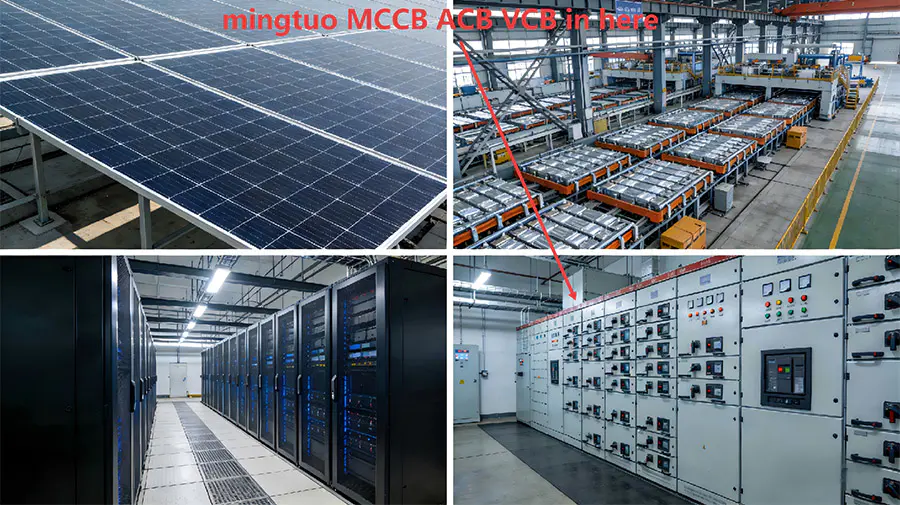

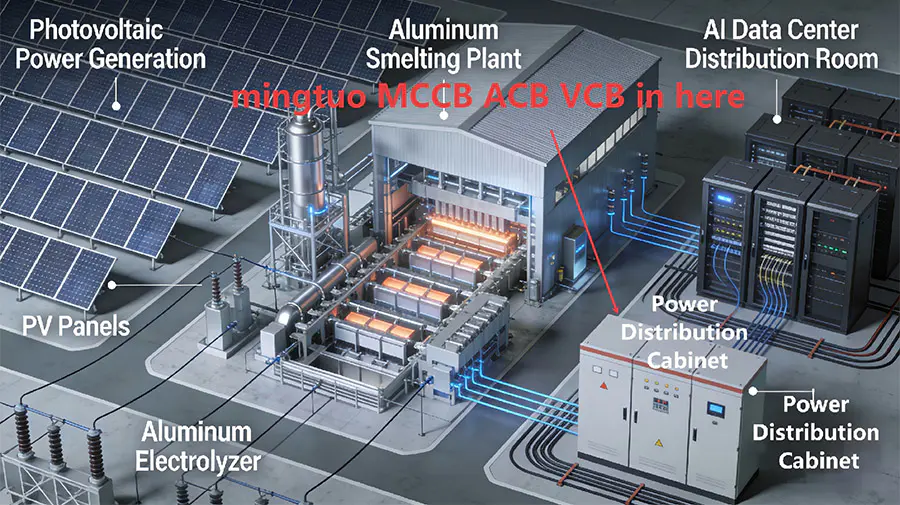

MT Serisi, IEC 60947-2 ve GB 14048.2 dahil olmak üzere ilgili düşük voltaj devre kesici standartlarıyla uyumludur ve bu da onu standart şalt düzenekleri ve güç dağıtım kabinlerine entegrasyona uygun hale getirir. Fotovoltaik enerji üretiminde, yeni enerji endüstrisi ve madencilik işletmelerinde, yapay zeka veri merkezlerinde, enerji santrallerinde, alüminyum üretim tesislerinde yaygın olarak kullanılır.
Uygulamalar:
MT Serisindeki çekilebilir havalı devre kesiciler, yüksek akım değerlerinin ve operasyonel güvenilirliğin gerekli olduğu alçak gerilim güç dağıtım sistemlerinde yaygın olarak kullanılır. Tipik uygulamalar şunları içerir:
Endüstriyel üretim tesisleri
Ticari ve karma kullanımlı binalar
Veri merkezleri ve kritik tesisler
Hastaneler ve kamu altyapısı
Güç dağıtım panoları ve şalt sistemleri
Çekmeceli tasarımları, onları özellikle rutin bakım, sistem yükseltmeleri veya daha az kesinti süresi gerektiren kurulumlar için uygun kılar.
 | |
 |  |
 |  |

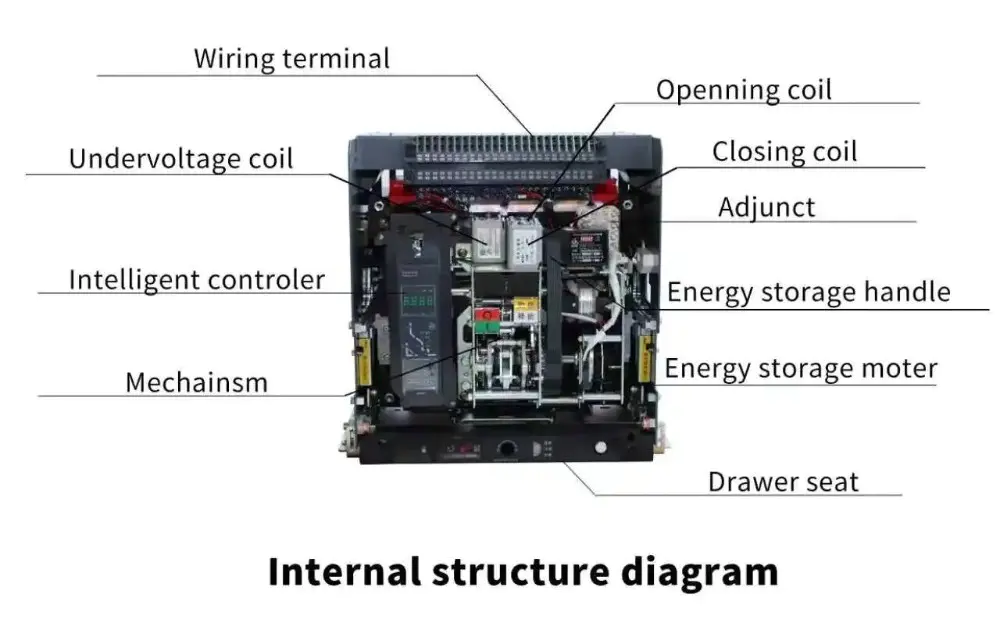

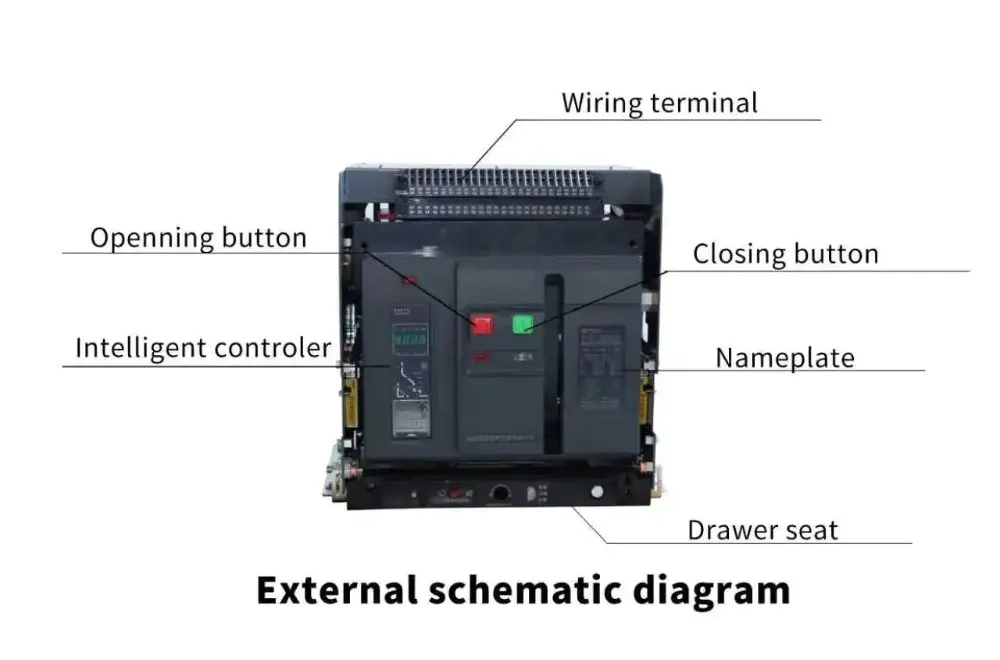

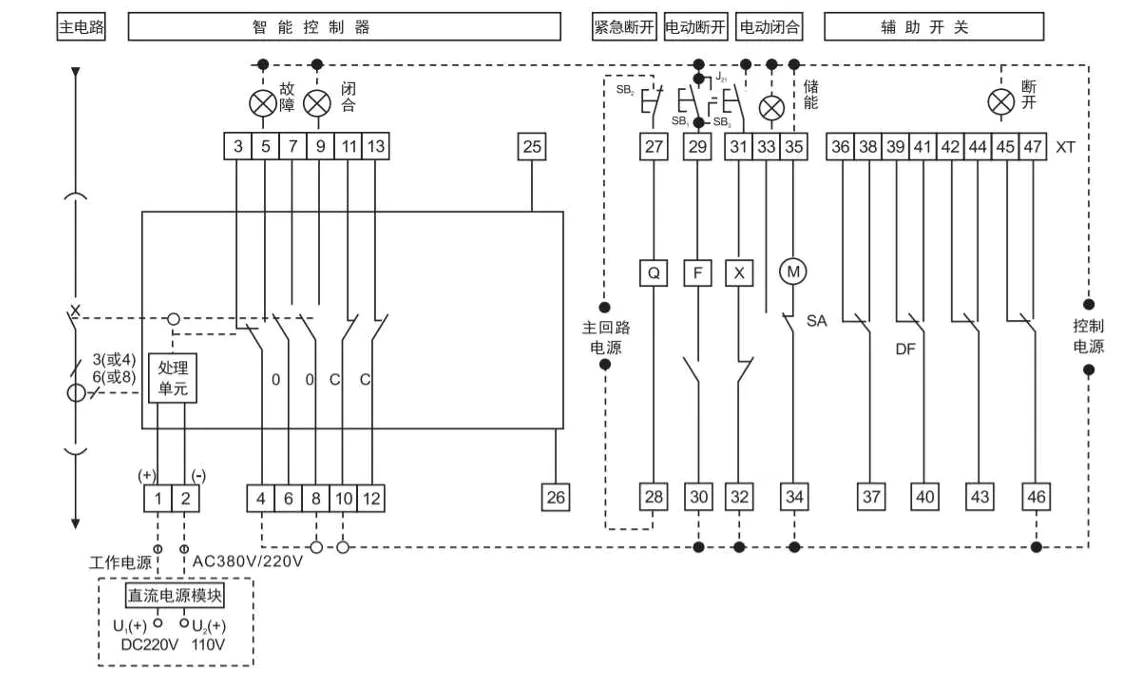

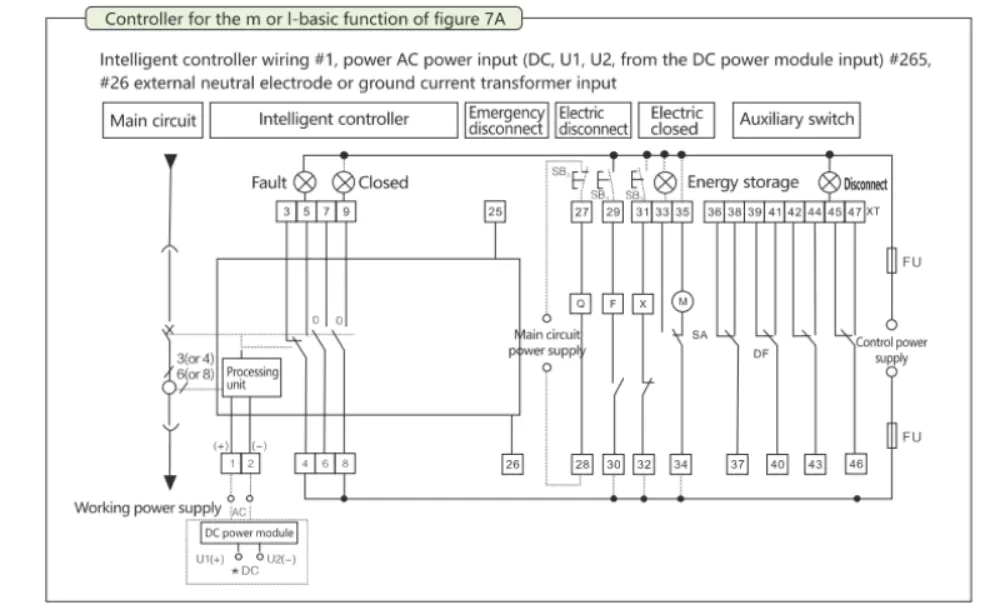

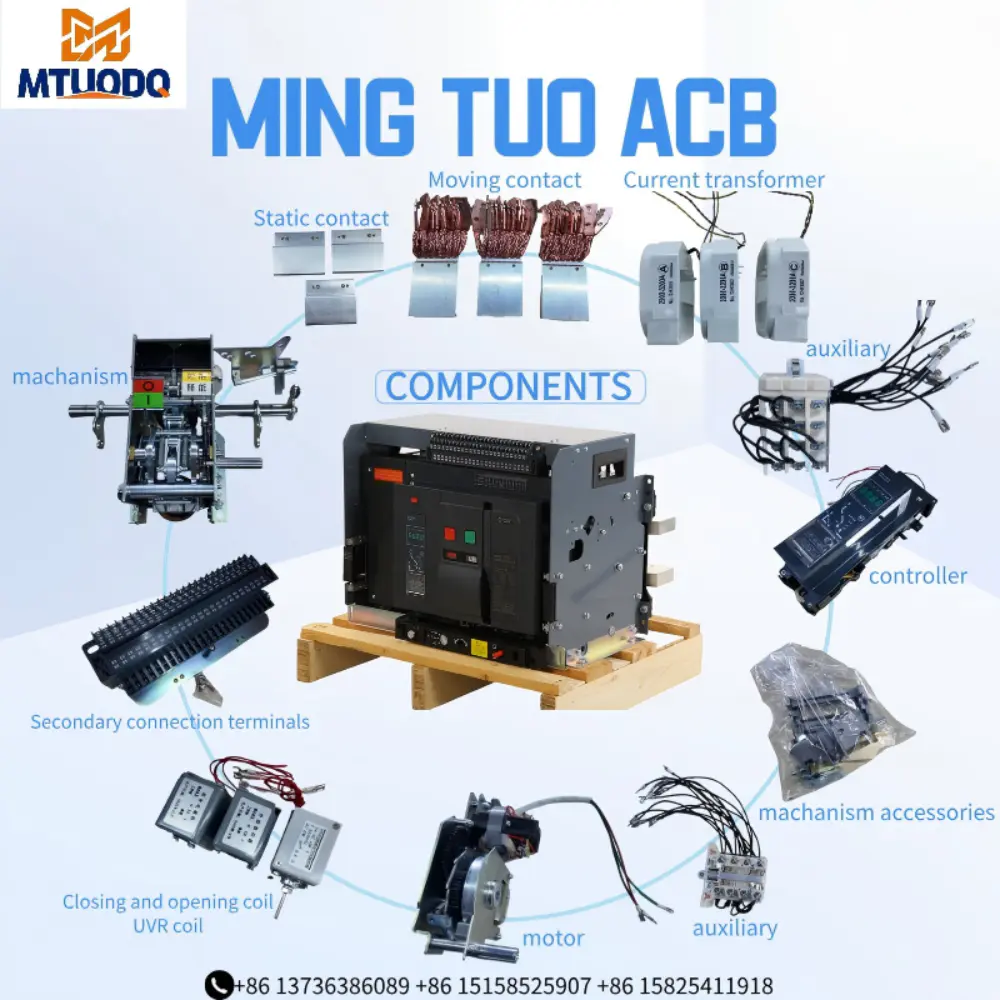

Ürün kapalı ve açık durumdayken, devrede aşırı yük veya kısa devre, düşük gerilim veya faz kaybı varsa, ACB'deki akım trafosu kontrol cihazına iletilecek olan akım sinyalini algılayacaktır. Kontrolör daha sonra mekanizmaya bir açma komutu göndererek dinamik ve statik kontakların ayrılmasına ve bağlantısının kesilmesine neden olacak ve ürün açılarak arka uç yükünü koruma işlevine ulaşacaktır.
Çift güç kaynağı, iki güç kaynağı hattı arasında geçiş yaparak mekanik ve elektriksel kilitlemeyi gerçekleştirir. Şebeke elektriği mevcut olduğunda şebeke elektriğinin kesicisi kapatılır ancak elektrik üretimi kapatılamaz. Şebeke elektriği kesildiğinde jeneratör güç üretir ve enerji üretim hattının kesicisi kapanır ancak şebeke elektriği kapatılamaz. İki güç kaynağından yalnızca biri kapatılabilir.
 |  |

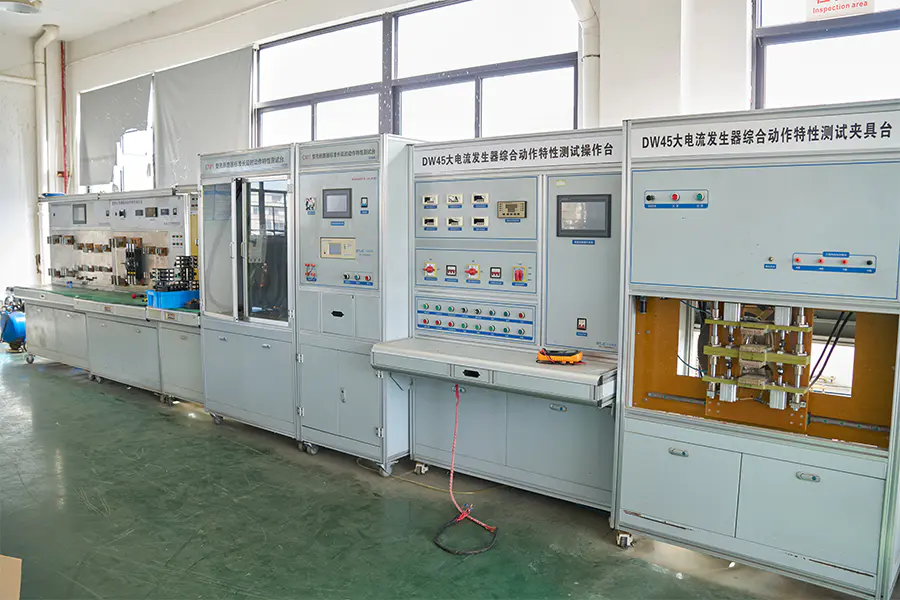

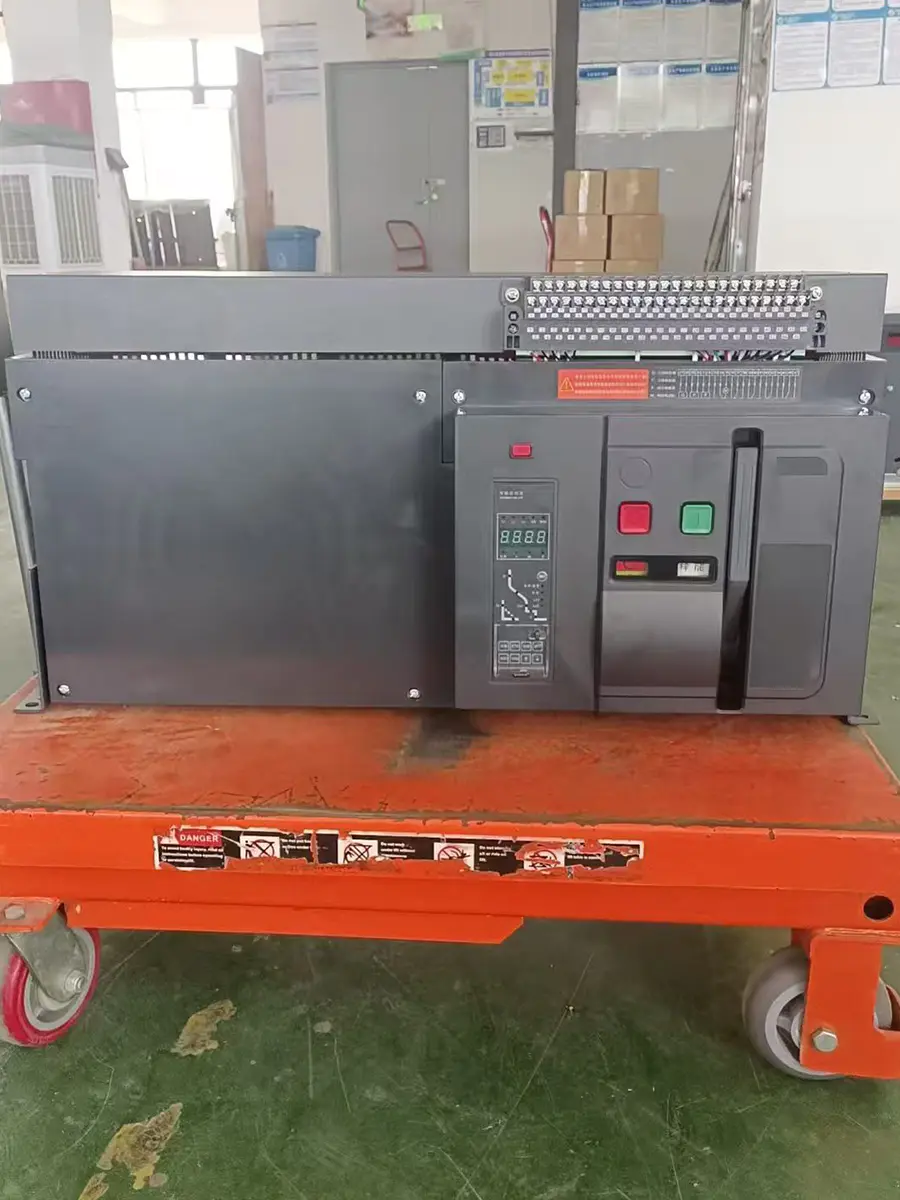

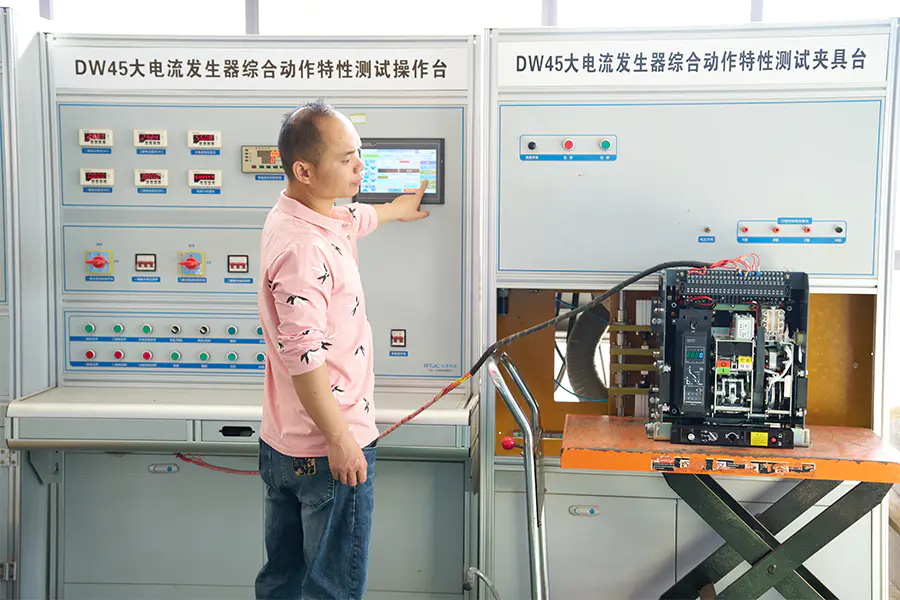

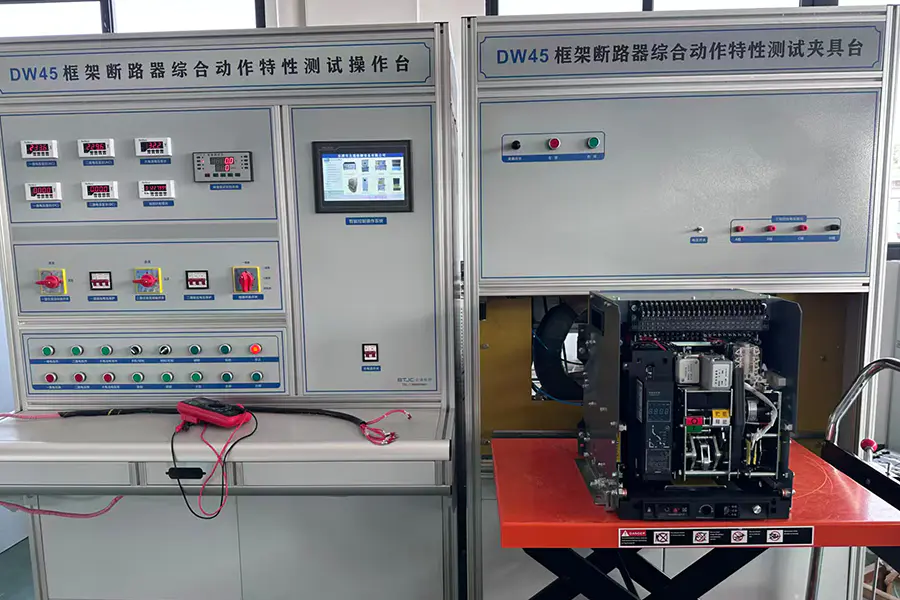

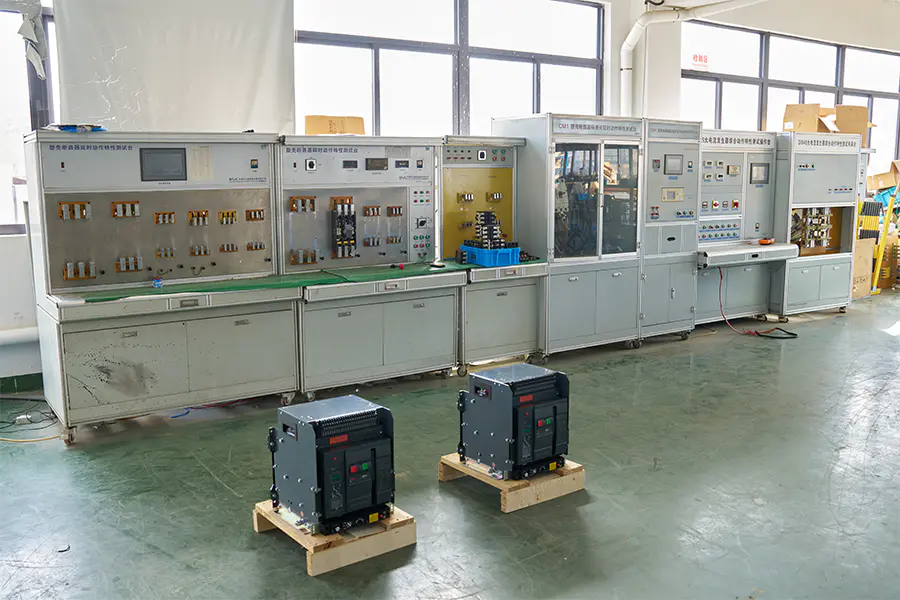

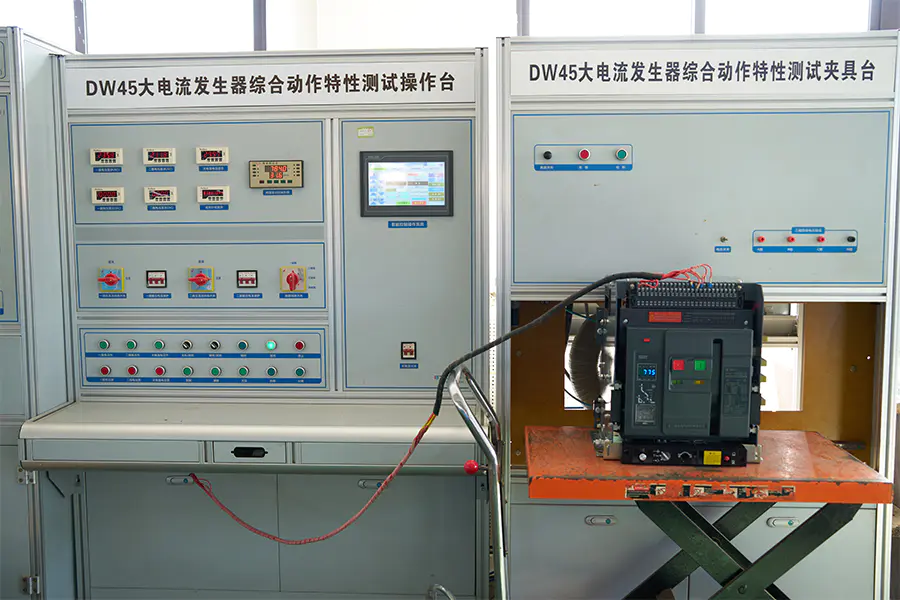

ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing

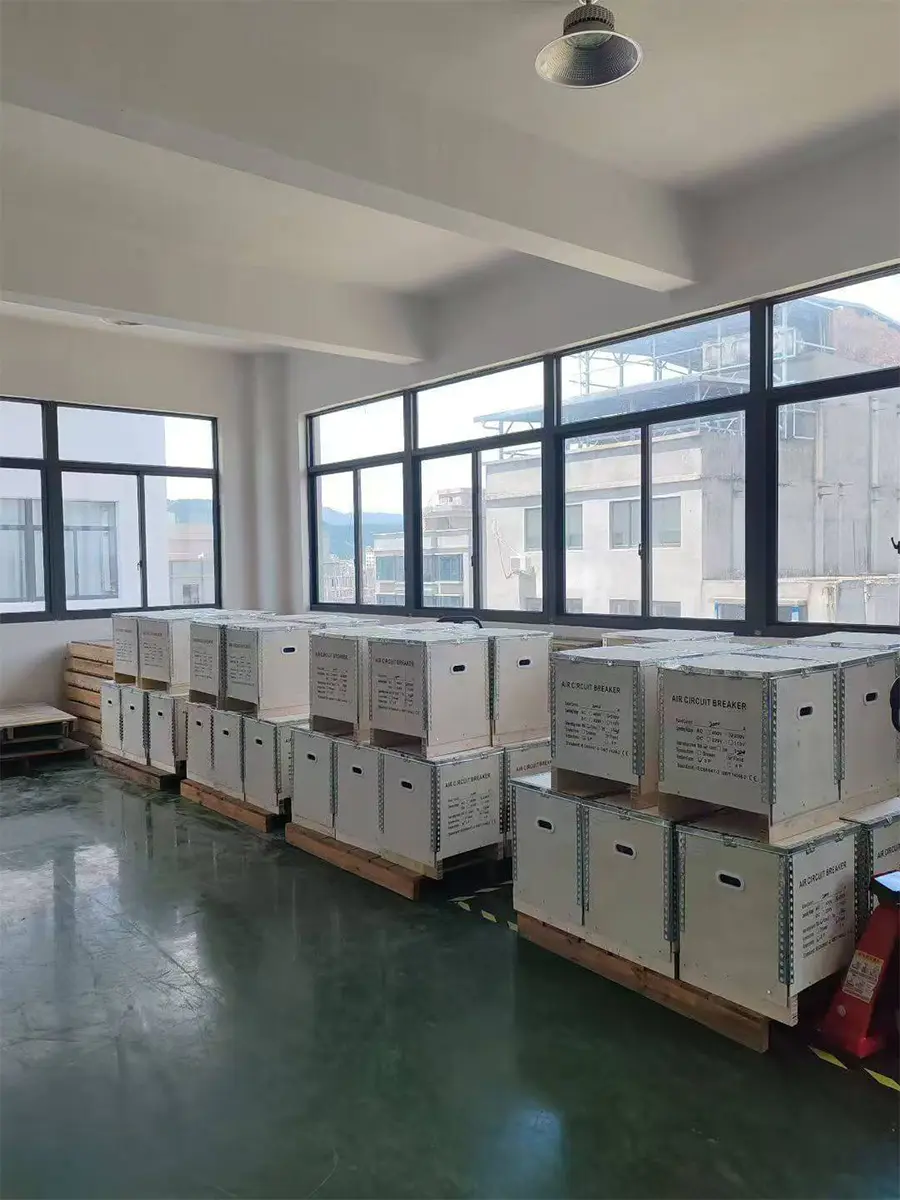

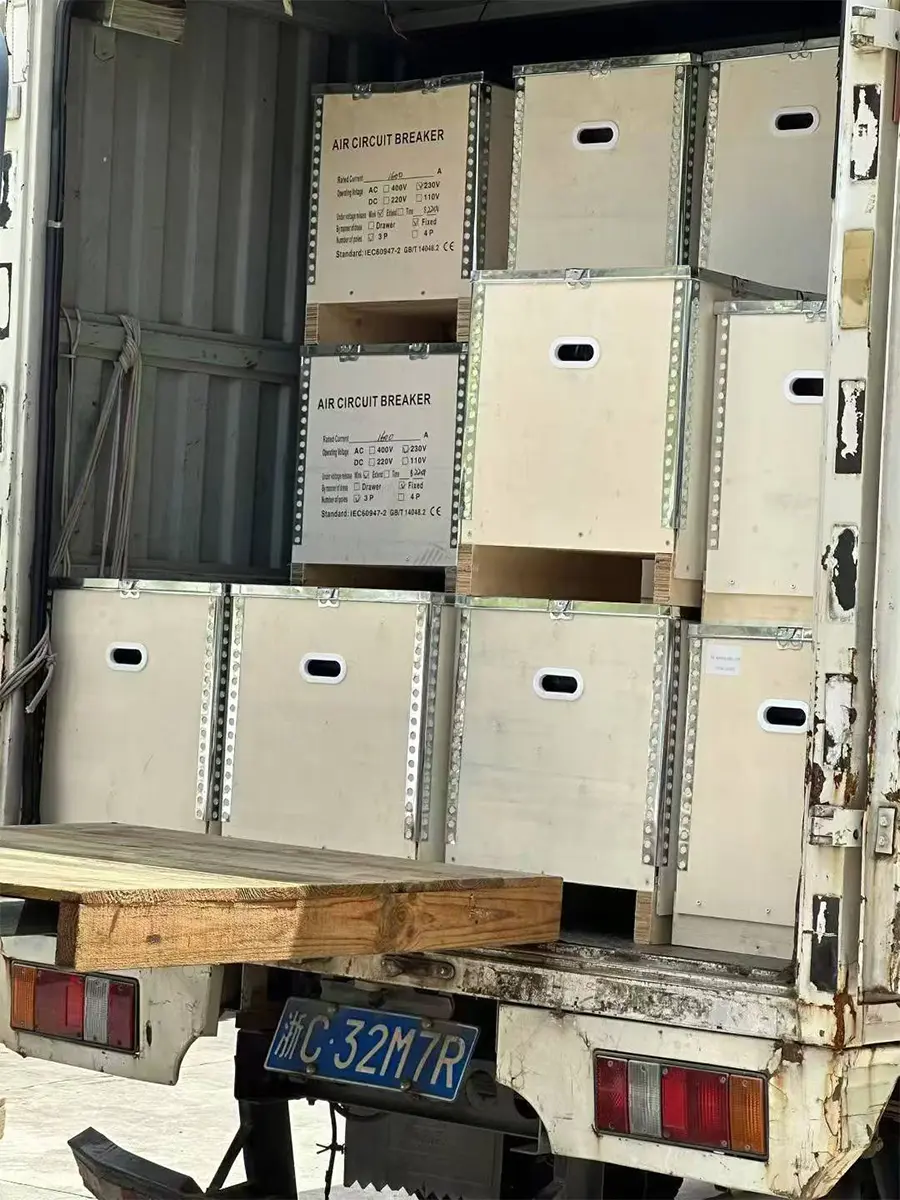

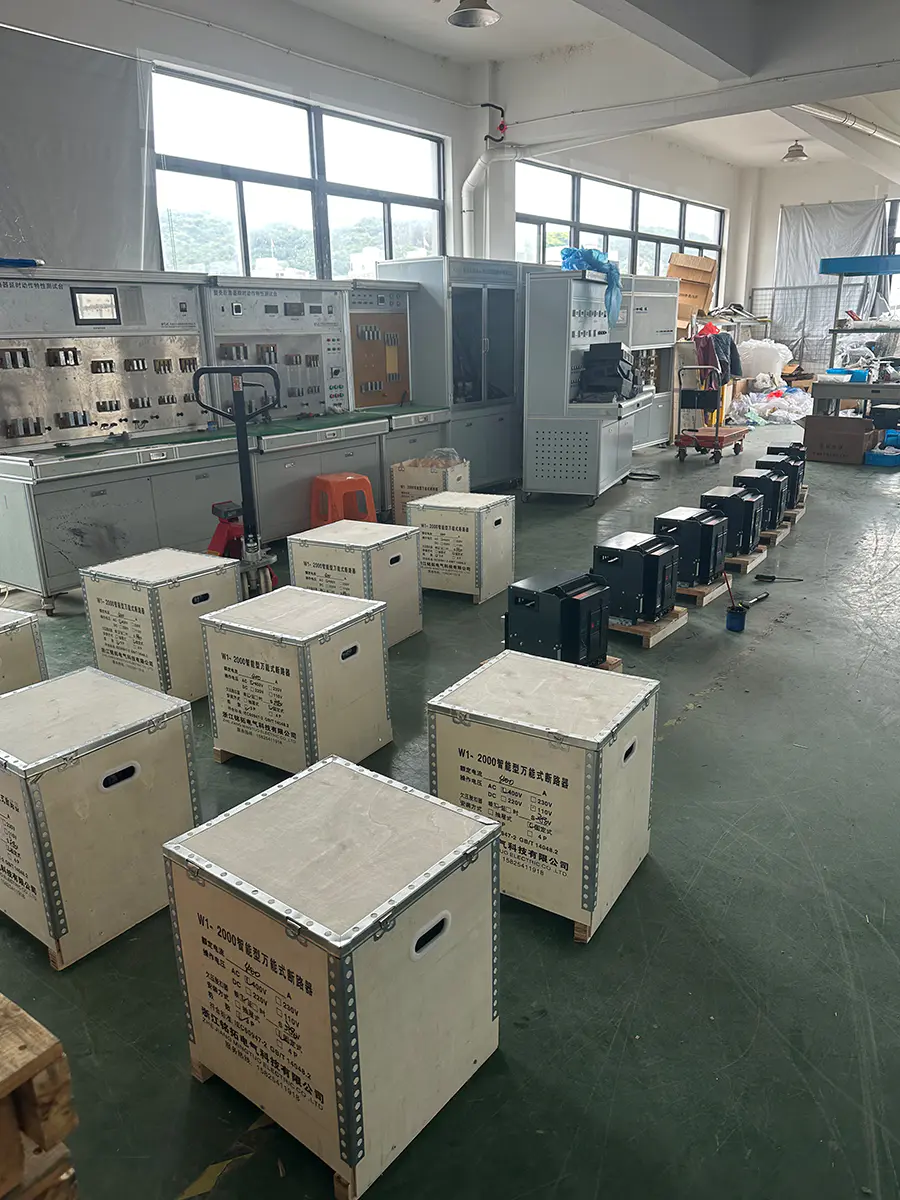

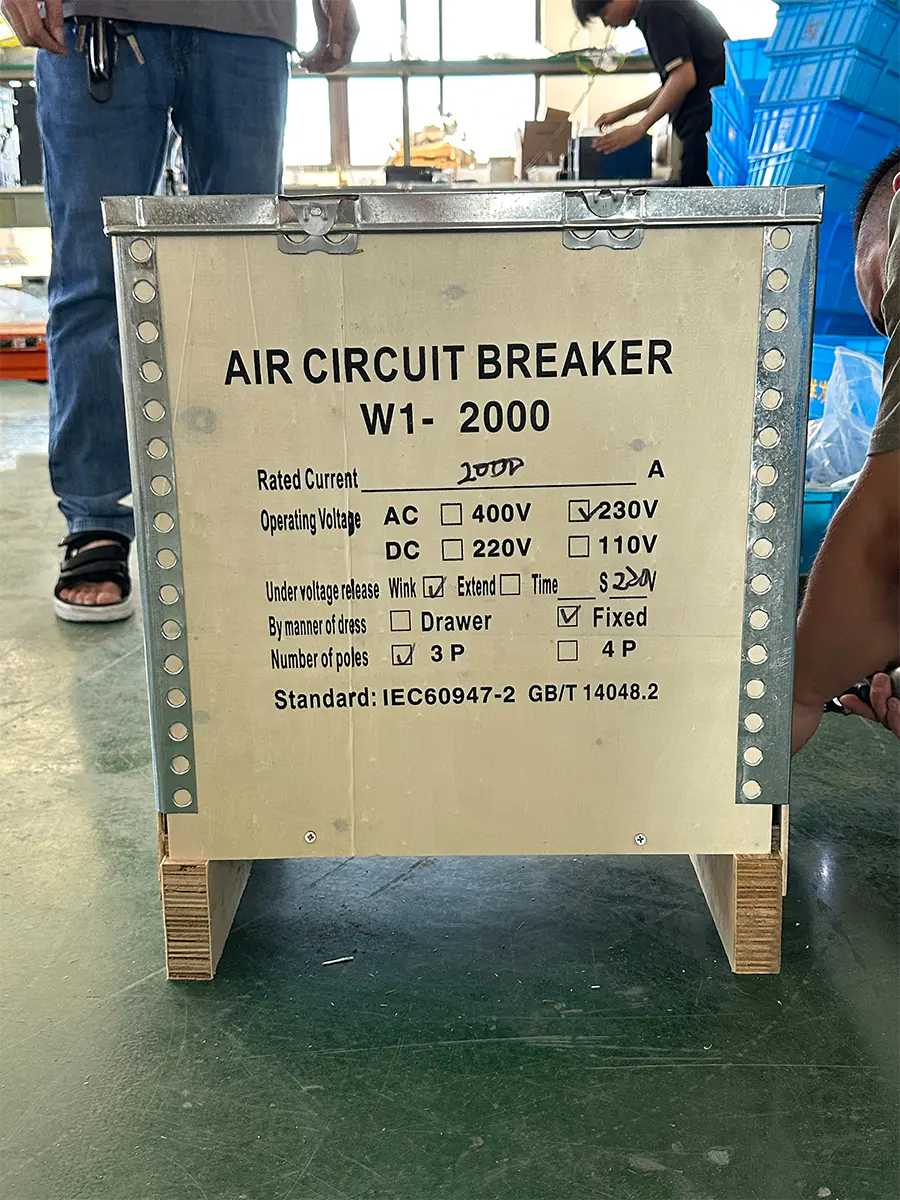

Taşıma güvenliğini sağlamak amacıyla elektrikli ürünlerimiz güçlendirilmiş ahşap kasalar içerisinde ihraç edilmektedir. Kasalar ısıl işleme tabi tutuluyor ve ISPM-15 işaretini taşıyor, bu da gümrük işlemlerinin hızlı bir şekilde yapılmasını sağlıyor. Yükseltilmiş taban tasarımı forkliftin çalışmasını kolaylaştırırken dahili darbe emici bağlantı elemanları ürünlerin sağlam bir şekilde ulaşmasını sağlar. Tüm dış kasalar açıkça etiketlenmiştir ve uluslararası lojistik standartlarına uygundur.
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful

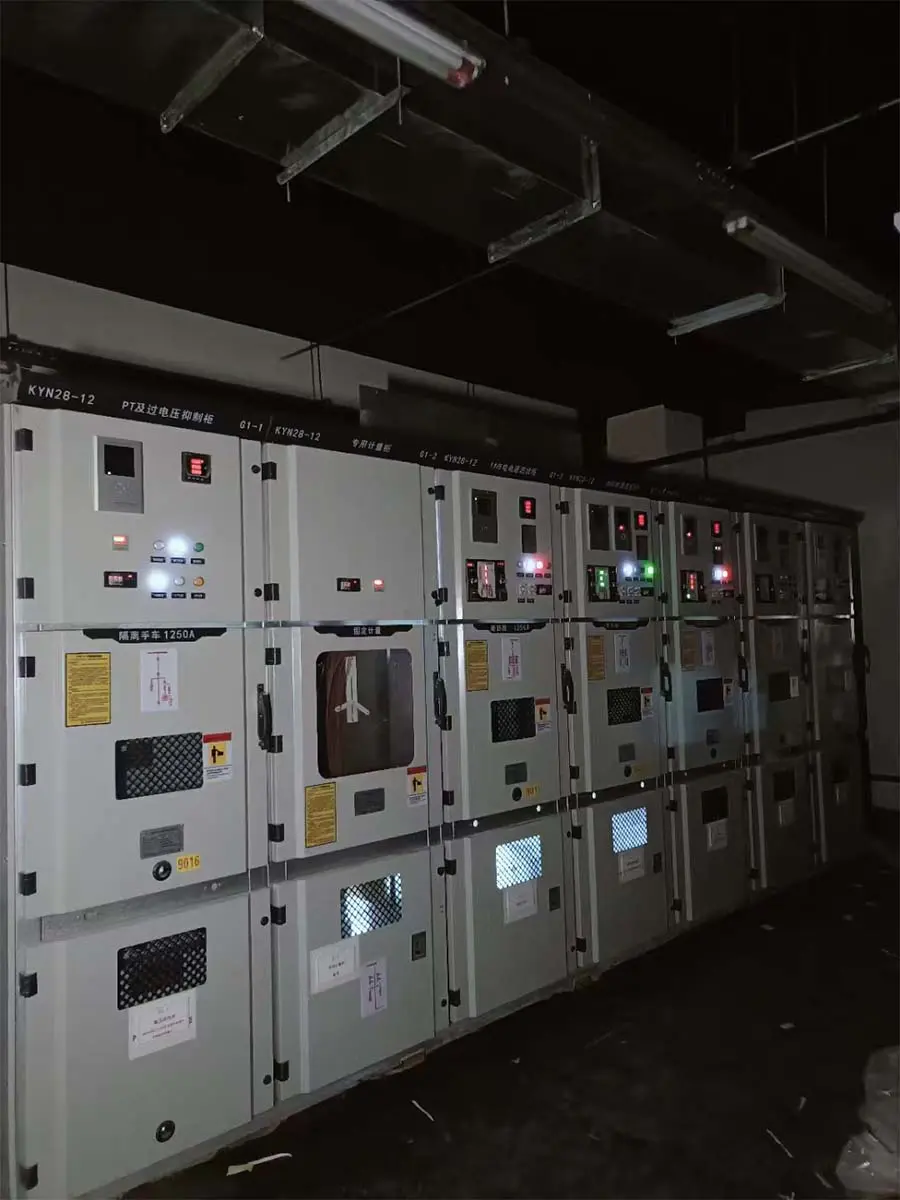

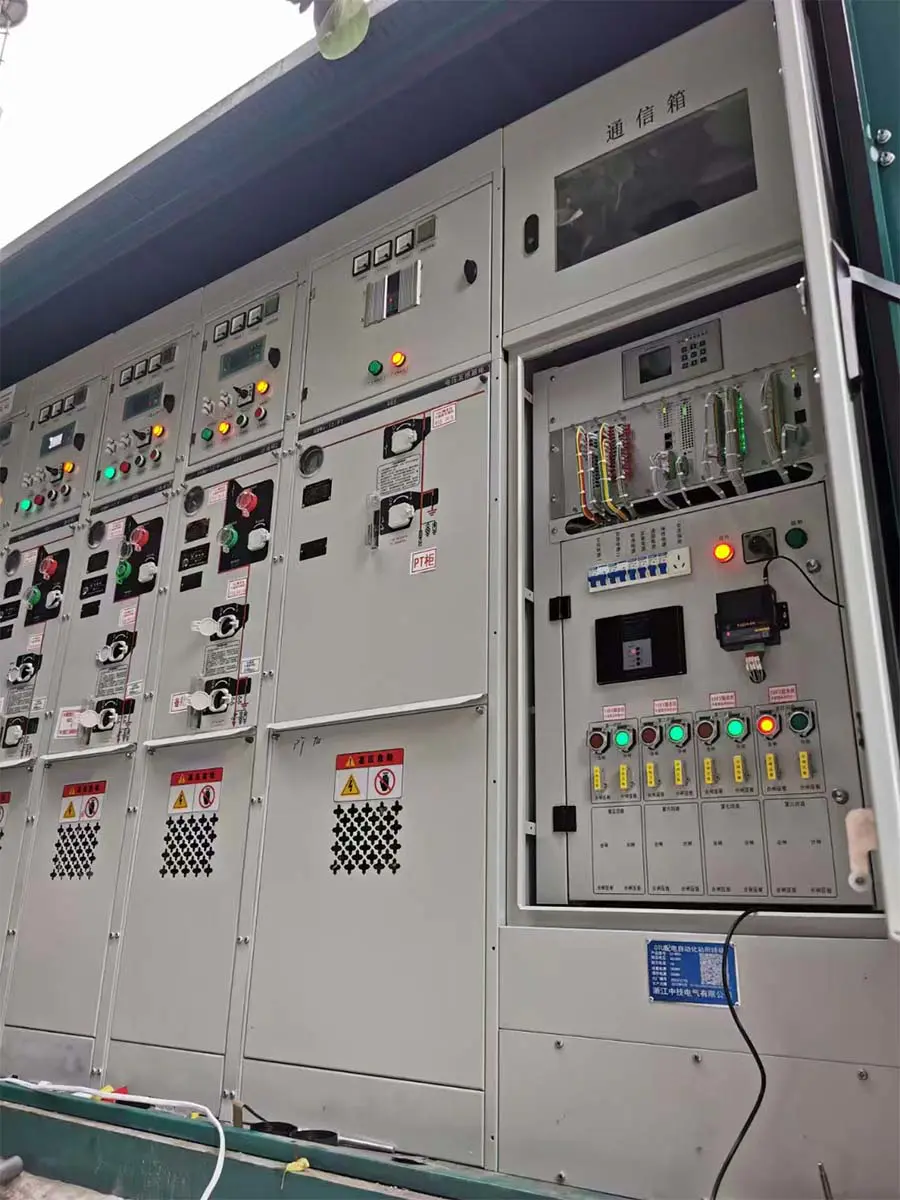

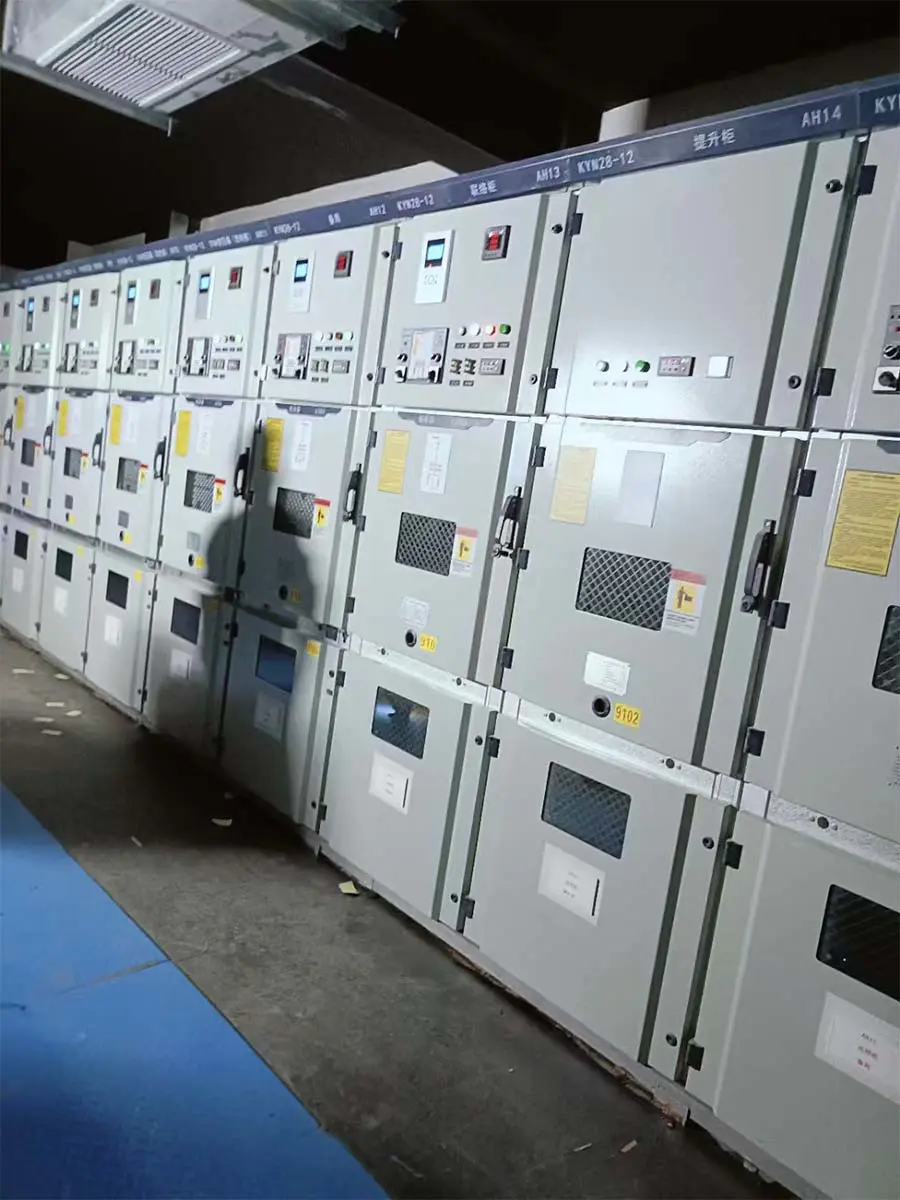

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

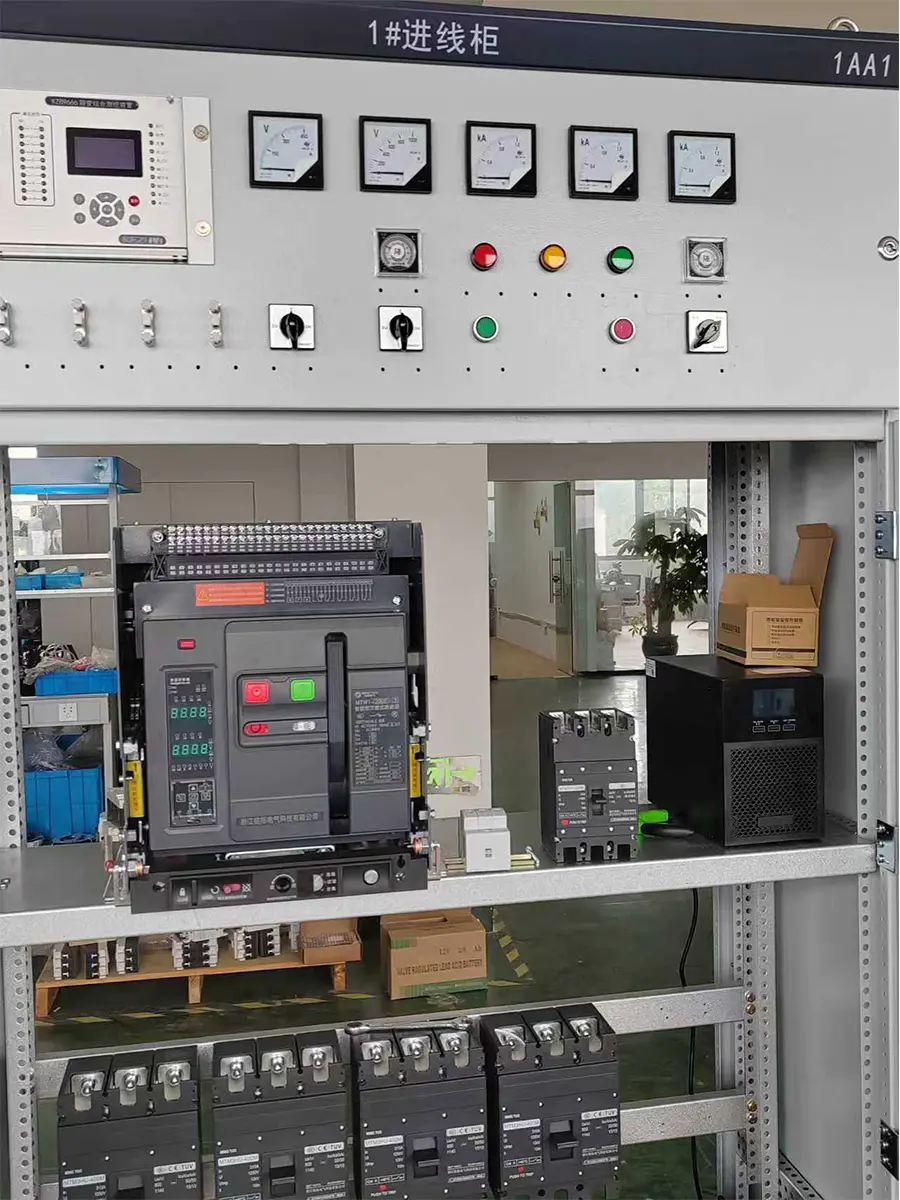

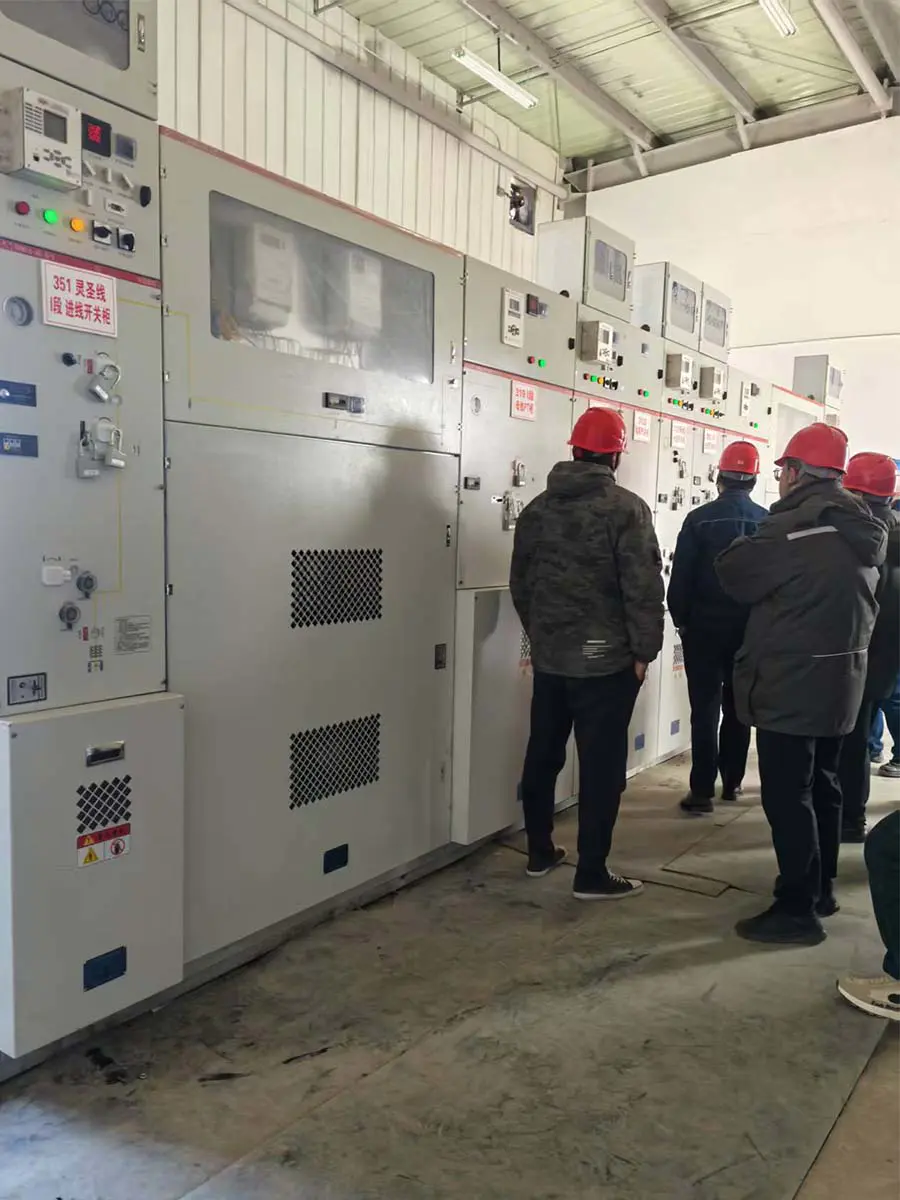

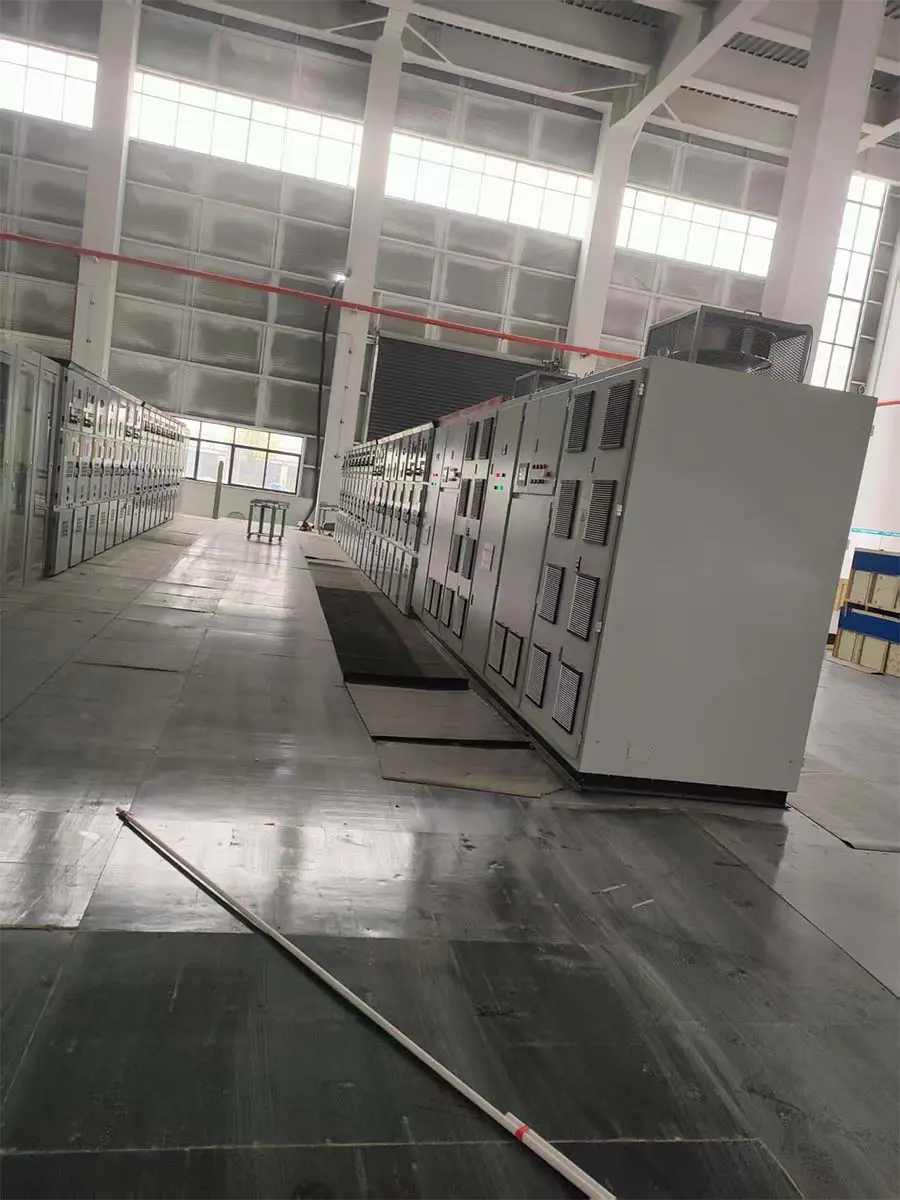

Application Scenario Footage
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
| Modeli | MTW1-2000 | MTW1-3200 | MTW1-4000 | MTW1-6300 | MTW1-7500 | ||
| Kabuk akımı | Inm(A) | 2000 | 3200 | 4000 | 6300 | 7500 | |
| Kutup sayısı | - | 3P / 4P | 3P / 4P | 3P / 4P | 3P / 4P | 3P / 4P | |
| Nominal çalışma voltajı | Ue(v) | AC400/690 | AC400/690 | AC400/690 | AC400/690 | AC400/690 | |
| Nominal akım | (A)'da | 4.00601E 24 | 2.00025E 15 | 3.20036E 11 | 4.0005E 11 | 7500 | |
| Nominal izolasyon voltajı | kullanıcı arayüzü(v) | 800 | 1000 | 1000 | 1000 | 1000 | |
| Nominal darbe dayanım gerilimi | Uimp(kv) | 8 | 12 | 12 | 12 | 12 | |
| Denetleyici modeli | - | L, E, H | L, E, H | L, E, H | L, E, H | L, E, H | |
| Çalışma frekansı | (Hz) | 50 | 50 | 50 | 50 | 50 | |
| Nominal limit kısa devre kesme kapasitesi | Icu ka (o-co) | 400V | 65 | 100 | 100 | 120 | 120 |
| 690V | 50 | 65 | 75 | 85 | 85 | ||
| Nominal çalışma kısa devre kesme kapasitesi | Ics ka (o-co-co) | 400V | 40 | 65 | 80 | 100 | 100 |
| 690V | 40 | 50 | 65 | 75 | 75 | ||
| Anma kısa süreli dayanım akımı | IcwkA(1s) Zaman gecikmesi 0,4 sn o-co | 50 | 65 | 65 | 85 | 85 | |
| Güç kaybı | (Giriş) W | Sabit | 40,60,90,140,170 | 170.260.320.420 | 430.440.450 | 1.22513E 11 | 1.22513E 11 |
| Çekmece | 80,130,205,310 | 400.510.650.760 | 780.790.800 | ||||
| Standart | - | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | |
| Kurulum Yöntemi | - | Sabit Type (3/4) | Sabit Type (3/4) | Sabit Type (3/4) | Sabit Type (3/4) | Sabit Type (3/4) | |
| Çekmece Type (3/4) | Çekmece Type (3/4) | Çekmece Type (3/4) | Çekmece Type (3/4) | Çekmece Type (3/4) |
