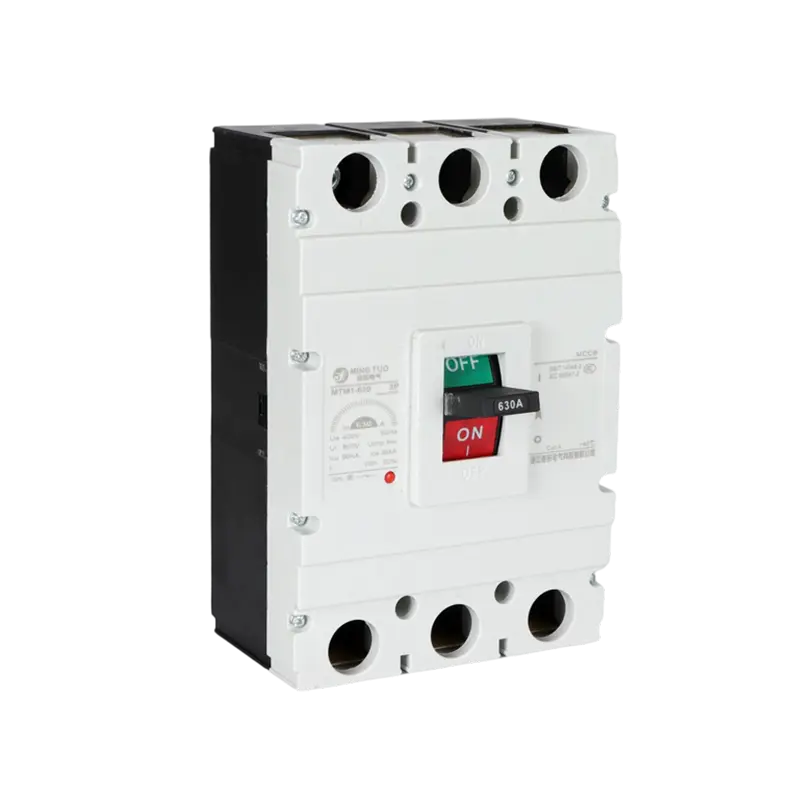

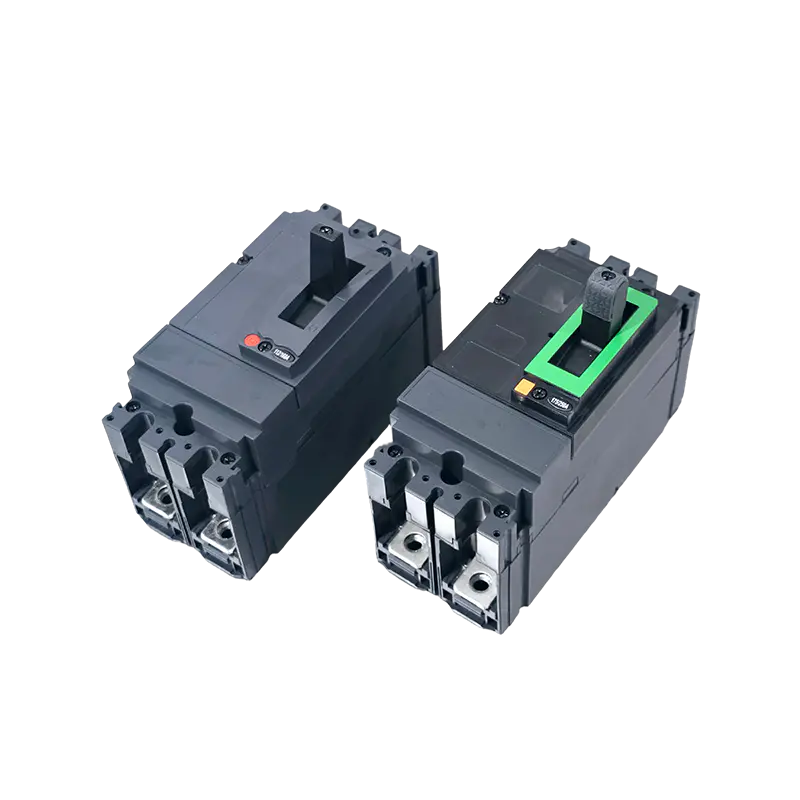

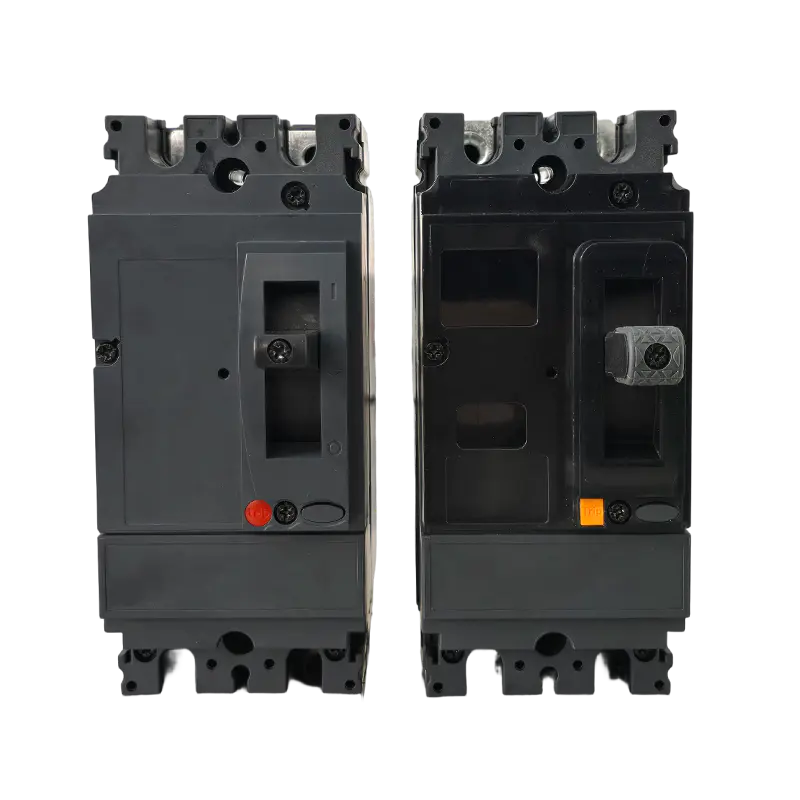

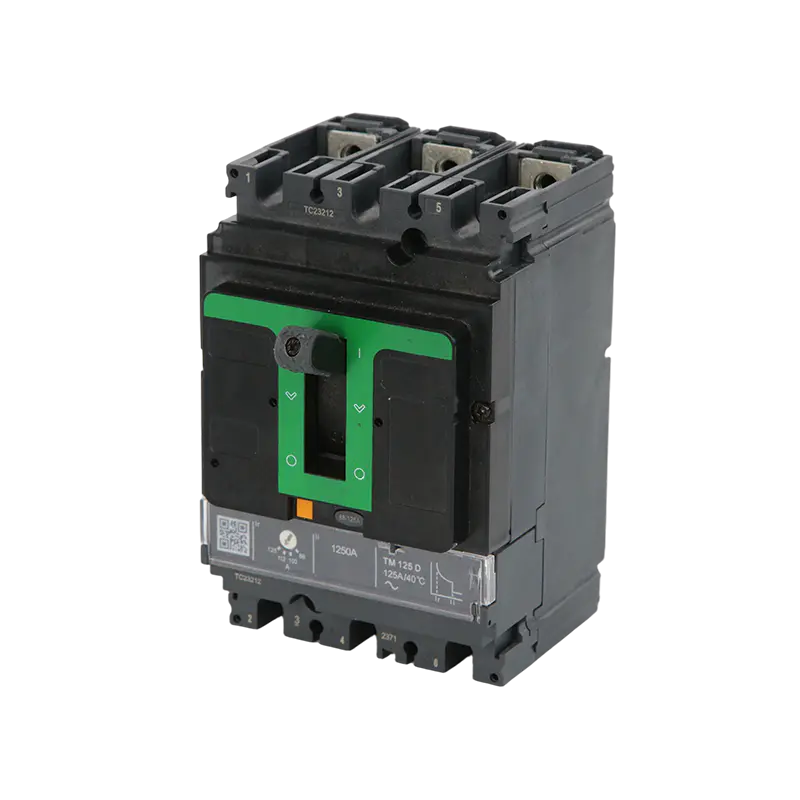

Termik-Manyetik Açma Üniteleri Nasıldır? MCCB Devre Kesiciler Aslında Yük Altında Çalışın

Çoğu mühendis, Kalıplanmış Kutulu Devre Kesicinin aşırı yük koruması için bimetalik bir şerit ve kısa devre koruması için bir elektromanyetik bobin kullandığını bilir, ancak gerçek çalışma koşulları altında bu iki mekanizma arasındaki etkileşim, ders kitabı diyagramlarının önerdiğinden daha ayrıntılıdır. Bimetalik şerit I²t ısıtmaya yanıt verir; bu, ters zaman karakteristiğine göre %150 aşırı yükün %200 aşırı yükten daha yavaş açılacağı anlamına gelir. Bu kasıtlıdır: iletkenleri sürekli aşırı yüklere karşı korurken, motorların başlatma sırasında rahatsız edici açma olmadan yüksek ani akımlar çekmesine olanak tanır. Daha az tartışılan ise ortam sıcaklığının kalibrasyonu nasıl etkilediğidir. Çoğu MCCB kesici 40°C'de kalibre edilir; kurulum ortamı önemli ölçüde daha sıcaksa, bimetalik eleman önceden ısıtılmaya başlar ve etkin açma eşiği düşer. Tropikal iklimlerdeki veya havalandırmanın zayıf olduğu şalt odalarındaki tesisatçılar, kesiciler görünüşte normal yüklerde devreye girdiğinde bunu genellikle zor yoldan keşfederler.

Bunun aksine, manyetik (anlık) açma elemanı, MCCB'nin çerçeve boyutuna ve uygulama sınıfına bağlı olarak tipik olarak 5× ile 10× nominal akım arasında ayarlanan tepe akım büyüklüğüne tamamen yanıt verir. Artık yüksek çerçeveli MCCB'lerde standart olan elektronik açma ünitelerinde, her iki işlev de bir mikroişlemciyi besleyen akım transformatörleri tarafından gerçekleştirilir; bu, uzun süreli gecikme, kısa süreli gecikme ve anlık eşiklerin bağımsız olarak ayarlanmasına olanak tanır. Bu esneklik, endüstriyel dağıtım panolarında aşağı yöndeki korumayı koordine etmek için gereklidir.

Kesinti Kapasitesi ve Nihai Kırma Kapasitesi: MCCB Seçiminde Kritik Bir Ayrım

Kalıplanmış Kutulu Devre Kesiciyi belirlerken yapılan en önemli hatalardan biri, nominal servis kısa devre kesme kapasitesini (Ics) nihai kesme kapasitesiyle (Icu) karıştırmaktır. IEC 60947-2, Icu'yu bir kesicinin (bir kez) kesebileceği ve sonrasında artık hizmet veremeyeceği maksimum muhtemel kısa devre akımı olarak tanımlar. Ics, kesicinin tamamen işlevsel ve sürekli çalışmaya hazır kalırken kesebileceği akımdır ve tipik olarak Icu yüzdesi (genellikle %50, %75 veya %100) olarak ifade edilir. Arıza seviyelerinin yüksek olduğu besleme trafosuna yakın paneller için MCCB kesicileri belirlerken, Ic'leri hesaba katmadan tasarım eşiğiniz olarak Icu'yu kullanmak, hatayı temizleyen ancak dahili olarak hasar görmüş ve derhal değiştirilmesi gereken bir kesiciyle sonuçlanabilir. Kritik altyapı için, Ics = Icu = saha arıza seviyesi olacak şekilde bir kesici belirlemek ihtiyatlı ve doğru bir yaklaşımdır.

Zhejiang Mingtuo Electrical Technology Co., Ltd.'de, MCCB devre kesicilerimizi yüksek arıza seviyeli endüstriyel ortamların taleplerini karşılayan Ics/Icu oranlarına ulaşacak şekilde tasarlıyoruz ve müşterilerimize yalnızca giderilmiş bir arıza değil, bir arıza olayından sonra da gerçek operasyonel süreklilik sağlıyoruz.

Seri Bağlantılı Bağlantılar Arasında Seçicilik ve Ayrımcılık MCCB Kesiciler

Bir dağıtım ağındaki yukarı ve aşağı yöndeki MCCB arasında tam ayrımcılığın (tam seçicilik) sağlanması, bunların zaman-akım özelliklerinin dikkatli bir şekilde koordine edilmesini gerektirir. Amaç, alt devrede meydana gelen herhangi bir arıza için yalnızca alt kesicinin çalışıp sistemin geri kalanına enerji verilmesini sağlamaktır. Bu, aşırı yük bölgesinde basittir - aşağı yöndeki kesicinin açma eğrisinin daha hızlı olması gerekir - ancak her iki kesicinin anlık elemanlarının aynı anda yanıt verebileceği kısa devre bölgesinde zorlayıcı hale gelir.

Uygulamada çeşitli koordinasyon stratejileri kullanılmaktadır:

• Mevcut ayrımcılık: Yukarı yöndeki kesicinin anlık eşiği, aşağı yöndeki veriyolunda görünebilecek maksimum arıza akımının üzerine ayarlanır, böylece yalnızca aşağı yöndeki anlık eleman ateşlenebilir. Bu, iki koruma noktası arasında yeterli bir empedans gerektirir.
• Zaman ayrımcılığı (kısa süreli gecikme): Yukarı yöndeki MCCB, bir kısa süreli gecikme (STD) ile donatılmıştır ve bu, kendi anlık açma işlemi etkinleştirilmeden önce aşağı yöndeki arıza temizleme süresini (tipik olarak 100-200 ms) geçmesine olanak tanır. Bu, yukarı akış kesicinin gecikme süresi boyunca geçiş enerjisi için derecelendirilmesini gerektirir.
• Enerji ayrımcılığı (akım sınırlama): Aşağı yöndeki akımı sınırlayan MCCB'ler, geçiş enerjisini o kadar ciddi bir şekilde sınırlayabilir ki, yukarı yöndeki kesicinin anlık elemanı asla çalışmak için yeterli akımı göremez. Bu yaklaşım, yukarı yöndeki cihazda STD olmadan bile çalışır ancak aşağı yöndeki kesicinin gerçek arıza seviyesindeki akım sınırlama performansına bağlıdır.

Üreticiler, belirli yukarı ve aşağı MCCB çiftleri arasında tam ayrımcılığın garanti edildiği maksimum arıza akımını tanımlayan seçicilik tabloları yayınlar. Genel genel kurallara dayanmak yerine her zaman bu tablolara başvurulmalıdır.

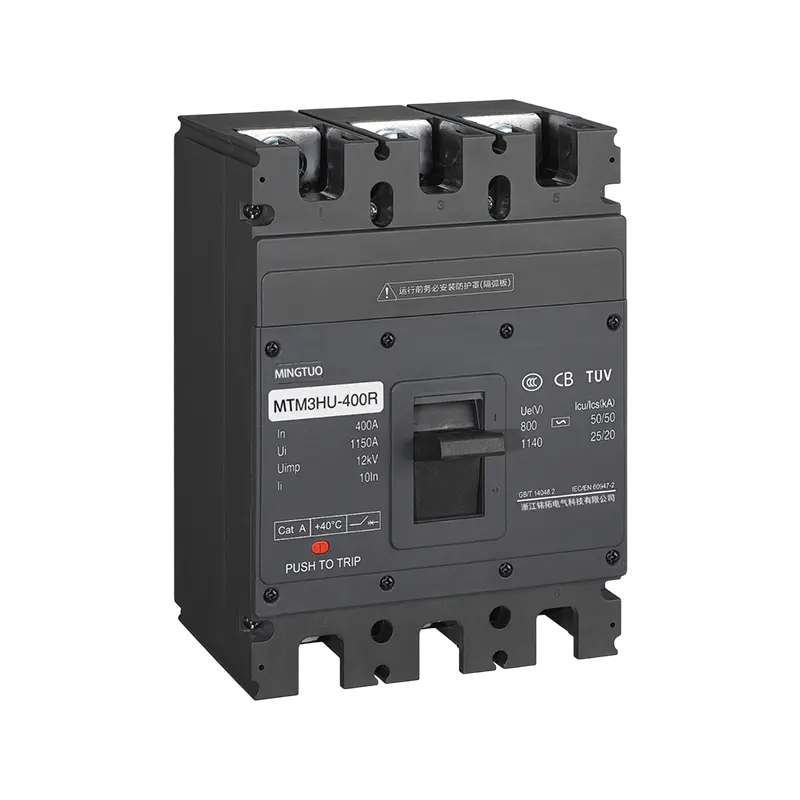

Standart Uygulama Sınıflarının Karşılaştırılması: Etiket Plakasındaki MCCB Kategori A ve B'nin Anlamı

IEC 60947-2, MCCB'leri kısa süreli dayanma davranışlarına göre iki kategoriye ayırır. Cihazınız için hangi kategorinin geçerli olduğunu anlamak, sistem koordinasyonuna yaklaşımınızı değiştirir.

Kategori B cihazları, yukarı yönlü bir geçişin birden fazla bağımsız hat üzerindeki üretimi durdurabileceği büyük endüstriyel tesislere hizmet veren ana dağıtım panolarında gereklidir. Bireysel makineleri veya aydınlatma devrelerini besleyen son alt devreler için Kategori A tamamen uygundur ve daha uygun maliyetlidir.

Değer kaybı Kalıplanmış Kutulu Devre Kesiciler Çok Kutuplu Yapılandırmalarda ve Kapalı Muhafazalarda

250 A değerindeki Kompakt Devre Kesicinin her kurulum senaryosunda mutlaka 250 A termal kapasite sunması gerekmez. Pratikte rutin olarak iki durum değer kaybı gerektirir. İlk olarak, birden fazla kutup ortak bir bimetalik yapıyı paylaştığında (3 kutuplu veya 4 kutuplu MCCB'lerde olduğu gibi), bir kutupta üretilen ısı bitişik kutuplara aktarılabilir, bu da çalışma sıcaklıklarını yükseltir ve açma noktalarını değiştirir. Çoğu üretici çok kutuplu bir düzeltme faktörü yayınlar; kapalı muhafazalardaki tam yüklü 3 kutuplu cihazlar için %10-15'lik bir değer kaybı yaygındır.

İkincisi, muhafaza montajı termal performansı önemli ölçüde etkiler. IEC standartlarına göre test edilen MCCB'ler, tanımlanmış hava akışına sahip açık havada karakterize edilir. Kapalı metal bir mahfazaya (özellikle gruplar halinde) monte edildiğinde, iç hava sıcaklığı ortamın 15–25°C üzerine çıkabilir, bu da daha önce açıklanan ortam sıcaklığının azalmasına katkıda bulunur. Uygun muhafaza boyutu, havalandırma panjurları veya fanlar aracılığıyla zorla soğutma, tasarıma dahil edilmelidir. Zhejiang Mingtuo olarak biz, müşterilerin muhafazaları doğru şekilde boyutlandırmalarına ve kapalı veya termal açıdan zorlu kurulumlar için uygun MCCB çerçeve derecelendirmelerini seçmelerine yardımcı olmak üzere uygulama mühendisliği desteği sunuyoruz.

Yardımcı Kontaklar, Şönt Açma ve Düşük Gerilim Bültenleri: Genişletme MCCB İşlevsellik

Çıplak bir MCCB yalnızca manuel anahtarlama ve otomatik aşırı akım koruması sağlar. Gerçek dünyadaki çoğu kontrol sisteminde kesiciyi otomasyon, izleme ve güvenlik mimarilerine entegre etmek için ek aksesuarlar gerekir. Her bir aksesuarın ne yaptığını ve neleri yapamayacağını anlamak, yüksek maliyetli spesifikasyon hatalarını önler.

Yardımcı Kontaklar (AX)

Bunlar kesicinin AÇIK/KAPALI/açma konumunu bir kontrol devresine yansıtır. Standart bir yardımcı kontak bloğu, bir veya daha fazla normalde açık (NO) ve normalde kapalı (NC) kontak sağlar. En önemlisi, tetikleme konumu KAPALI konumundan farklıdır; bazı yardımcı kontak konfigürasyonları, SCADA veya alarm sistemleri için özel bir arıza tetiklemeli çıkış içerir. Bu kontaklar yalnızca sinyal düzeyindeki akımları taşır ve hiçbir zaman yük anahtarlama için kullanılmamalıdır.

Şönt Açma Bobini (ST / MX)

Bir şönt açma bobini, kendisine bir voltaj uygulandığında MCCB'yi uzaktan açar; mandallanmaz ve yalnızca anlık olarak enerjilendirilmesi gerekir. Yaygın uygulamalar arasında yangın alarm entegrasyonu (yangın panelinden gelen bir sinyalin gerekli olmayan devreleri tetiklediği), acil durdurma sistemleri veya kilitleme devreleri bulunur. Bobin belirli bir voltaj aralığı için derecelendirilmiştir ve sürekli enerji verildiğinde hasar görecektir. Düşük voltajlı bir bobinden farklı olarak şönt açma, pozitif voltajla çalıştırılan bir cihazdır: besleme kaybı yerine komutla açma yapar.

Düşük Gerilim Salımı (UV / MN)

Düşük voltaj bobini, kesiciyi yalnızca besleme voltajı nominal aralık dahilinde mevcut olduğunda kapalı tutar ve besleme voltajı nominalin yaklaşık %70'inin altına düşerse otomatik olarak açar. Bu, bir elektrik kesintisinden sonra kontrolsüz bir şekilde yeniden enerji verilmesinin tehlikeli olabileceği uygulamalarda (örneğin, CNC makineleri veya asansörler) kullanılır. Önemli bir tasarım noktası: UV serbest bırakma, besleme voltajı geri gelene kadar manuel tekrar kapatmayı önler; bu, öngörülmediği takdirde bakım prosedürlerini karmaşıklaştırabilir.

Bir MCCB'nin Sınırlarına Yakın Çalıştığını ve Değiştirilmesi Gerektiğini Anlamak

Sigortaların aksine, MCCB devre kesicileri açma sonrasında sıfırlanacak şekilde tasarlanmıştır; ancak bu yeniden kapatılabilirliğin, bakım uygulamalarında sıklıkla gözden kaçırılan sınırları vardır. Her arıza kesintisi, özellikle yüksek akım seviyelerinde, ark söndürme odasını termal ve mekanik gerilime maruz bırakır. Arıza akımı cihazın Icu derecesine yakınsa karbon birikintileri birikir, temas yüzeyleri aşınır ve açma mekanizmasında plastik deformasyon yaşanabilir.

Aşağıdaki koşullar basit bir sıfırlama yerine profesyonel bir incelemeyi veya değiştirmeyi tetiklemelidir:

• Nominal Icu seviyesinde veya yakınında herhangi bir işlem, hatta yüksek büyüklükteki tek bir arıza olayı bile, görsel hasar belirtisi olmadan kesiciyi daha fazla servis için uygunsuz hale getirebilir.
• Kalıplanmış mahfazanın renginin solması, kavrulması veya bozulması, bu durum hazne içinde ciddi ark enerjisine maruz kalındığını gösterir.
• Sıfırlayamama veya hareket halindeyken gevşek veya tutarsız bir tutamak hissi - her ikisi de mandal mekanizmasında dahili mekanik hasar olduğunu gösterir.
• Aşağı yöndeki arıza görünüşte çözüldükten sonra bile kısa bir süre içinde birden fazla ardışık açma - bu, açma mekanizmasının kalibrasyondan çıktığını gösterebilir.
• Suya batırılmış, aşındırıcı buharlara maruz kalmış veya nominal IP sınıfı dışındaki bir ortamda çalıştırılmış herhangi bir MCCB, görünür durumu ne olursa olsun değiştirilmelidir.

MCCB kesici üreticileri olarak, bakım ekiplerinin her bir açma olayını (açma sırasındaki yaklaşık yük, biliniyorsa tahmini arıza büyüklüğü ve önceki açmaların sayısı) belgelemelerini öneririz; böylece değiştirme kararları tahmin yerine gerçek servis geçmişine dayalı olur. Ürünlerimiz dayanıklılık göz önünde bulundurularak tasarlanmıştır ancak hiçbir devre kesici, önemli bir arıza giderildikten sonra bakım gerektirmeyen bir cihaz olarak değerlendirilmemelidir.

Akım Sınırlayıcı MCCB'ler Aşağı Akım Ekipman Stresini Nasıl Azaltır?

Bir MCCB'deki akım sınırlama davranışı, cihazın, akım muhtemel tepe değerine ulaşmadan önce bir arızayı kesme yeteneğini ifade eder. 50 Hz'lik bir sistemde, tamamen asimetrik bir arıza, ilk yarım döngüde (10 ms) kabaca RMS simetrik değerinin 2,5 katı bir zirveye ulaşabilir. Tipik olarak yüksek akım altındaki kontaklar arasındaki manyetik itmeyle tahrik edilen yüksek hızlı kontak ayırma yoluyla elde edilen akım sınırlayıcı bir MCCB, 3-5 ms içinde ark sönmesini başlatabilir ve aşağı yöndeki ekipman ve kablolar tarafından görülen geçiş enerjisini (I²t olarak ifade edilir) önemli ölçüde azaltabilir.

Bunun pratik sonuçları vardır: olası arıza I²t'den ziyade akım sınırlı I²t için boyutlandırılmış kablolar, baralar, kontaktörler ve diğer şalt cihazları daha küçük ve daha ucuz olabilir. Bazı tasarım standartları ve üreticiler, aşağı yöndeki dayanım değerlerinin azaltılması için gerekçe olarak yukarı yönde belgelenmiş bir akım sınırlayıcı kesicinin kullanılmasına izin verir; bu uygulama "kademeli koruma" veya "yedek koruma" olarak bilinir. Koruma yalnızca belirli hata seviyelerindeki belirli cihaz çiftleri için geçerli olduğundan, bunun yukarı akış üreticisinin yayınlanmış basamak tabloları tarafından desteklenmesi gerekir. Zhejiang Mingtuo, bu tasarım yaklaşımını desteklemek amacıyla MCCB serimiz için kapsamlı kademeli koordinasyon verileri sağlıyor.
