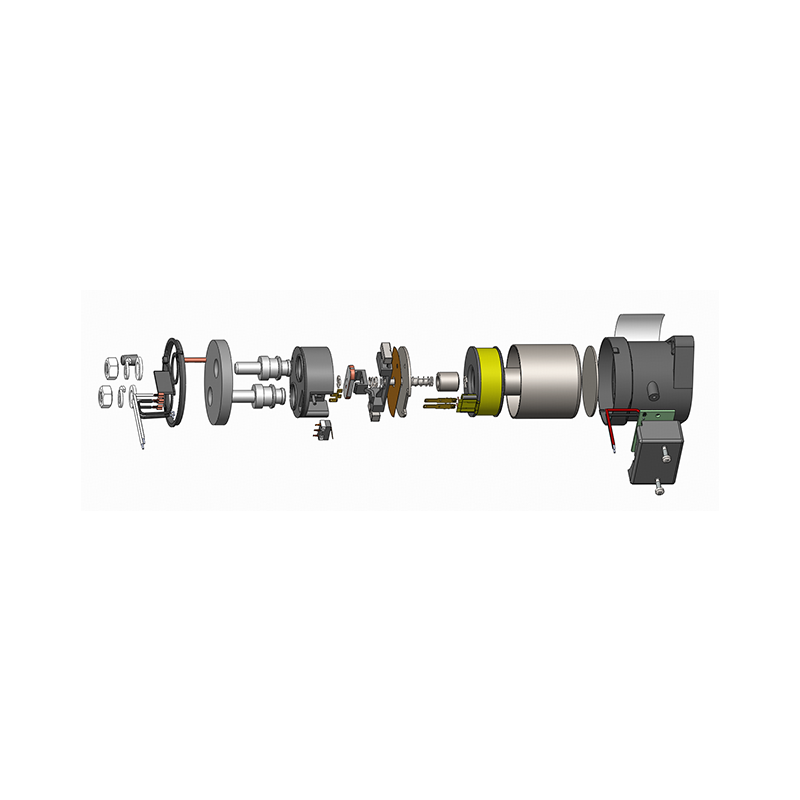

ADH300DE DC kontaktörünün çalışma prensibi elektromanyetik etkilere dayanmaktadır. Bobine (A1/A2 terminalleri) nominal voltaj (10-36V DC) uygulandığında, bobin, dahili bobini çalıştıran elektromanyetik kuvvet üretir.
sabit demir çekirdeğe bağlanmak için demir çekirdeği hareket ettirir, böylece ana kontağı (1NO normalde açık kontak) ana devreyi kapatmak ve bağlamak için çalıştırır. Bobin gücünü kaybettiğinde elektromanyetik kuvvet ortadan kalkar. Altında
Tepki yayının (veya kalıcı manyetik kuvvetin) hareketi, hareketli demir çekirdek geri döner ve ana kontak hızla devreyi keserek bağlantıyı keser. Dahili inert gaz (çoğunlukla nitrojen) arkı hızla soğutup söndürebilir
Kontak bağlantısı kesildiğinde kontağı korur. Bazı modellerde (bobin tipleri E, W, D gibi) ayrıca bobinin içeri çekildikten sonra güç tüketimini azaltmak için dahili enerji tasarrufu devreleri bulunur.
ADH300DE DC kontaktörünün kalitesi ve güvenilirliği birçok garantiden gelir: ark sızıntısını ve kontak oksidasyonunu temel olarak önlemek için epoksi reçineyle yalıtılmıştır ve inert gazla doldurulmuştur, yüksek güvenlik (yangın yok, patlama yok) ve kararlı düşük kontak direnci sağlar. Ürün mükemmel bir elektrik ömrüne (10000 kez 1000VDC/300A açma-kapama gibi) ve güçlü aşırı yük toleransına (6000A anlık akıma dayanma gibi) sahiptir ve 200000 kata kadar mekanik kullanım ömrüne sahiptir. Çalışma sıcaklığı aralığı geniştir (-40 °C ~ 85°C) ve zorlu ortamlara uyum sağlayarak titreşime ve darbeye karşı dayanıklıdır. Bu ürün CE, CCC, TUV vb. güvenlik sertifikalarından geçmiştir ve birçok uluslararası ve ulusal elektrik standardına uygun olarak uygulamalar için güvenilir kalite onayı sağlar.
Yüksek güvenlikli sızdırmazlık tasarımı: Yüksek mukavemetli epoksi reçine sızdırmazlık, ürünün tüm kullanım ömrü boyunca ark sızıntısı riskinin olmamasını sağlar ve yangın veya patlamanın olmadığı yüksek güvenlik seviyesine ulaşır.
Mükemmel temas koruması: Dahili inert gazla doldurulmuştur, ark söndürme kabiliyetini önemli ölçüde artırır, temel olarak temas oksidasyonunu ve yanmayı önler, uzun süreli kararlı düşük temas direnci ve yüksek elektriksel dayanıklılık sağlar.
Güçlü akım taşıma ve kesme kapasitesi: Maksimum 2000A (320VDC) kesme kapasitesi ile 300A'lik uzun süreli sürekli akım taşımayı destekler, 6000A'e kadar anlık kısa devre akımlarına dayanabilir ve yüksek güvenilirliğe sahiptir.
Yüksek yalıtım ve dayanım voltajı güvenilirliği: Yalıtım direnci 100M Ω'a ulaşır ve kontak ile bobin arasındaki dayanım voltajı 4kV olup mükemmel elektriksel izolasyon ve güvenlik garantisi sağlar.
Esnek kurulum ve düşük güç tüketimi: Alt ve yan olmak üzere iki kurulum yöntemi sunar ve farklı mekansal düzenlere uyum sağlamak için yardımcı kontakların (1NO/1NC) dahil edilip edilmeyeceğini seçebilir. Bobinin başlangıç gücü ≤ 40W ve tutma güç tüketimi ≤ 3,5W (enerji tasarruflu tip), düşük enerji tüketimidir.
Kapsamlı çevresel tolerans: geniş sıcaklık aralığı, titreşim direnci, darbe direnci, nem ve ısı direnci, zorlu endüstriyel ortamlarda kararlı çalışma kapasitesine sahiptir.
Tam uyumluluk ve sertifikasyon: Çok sayıda uluslararası ve yerel elektrik standardını ve çevre direktifini karşılar ve müşteri ürünlerinin küresel tanıtımını kolaylaştıran CE, CCC, TUV vb. gibi temel pazar erişim sertifikalarını almıştır.
-

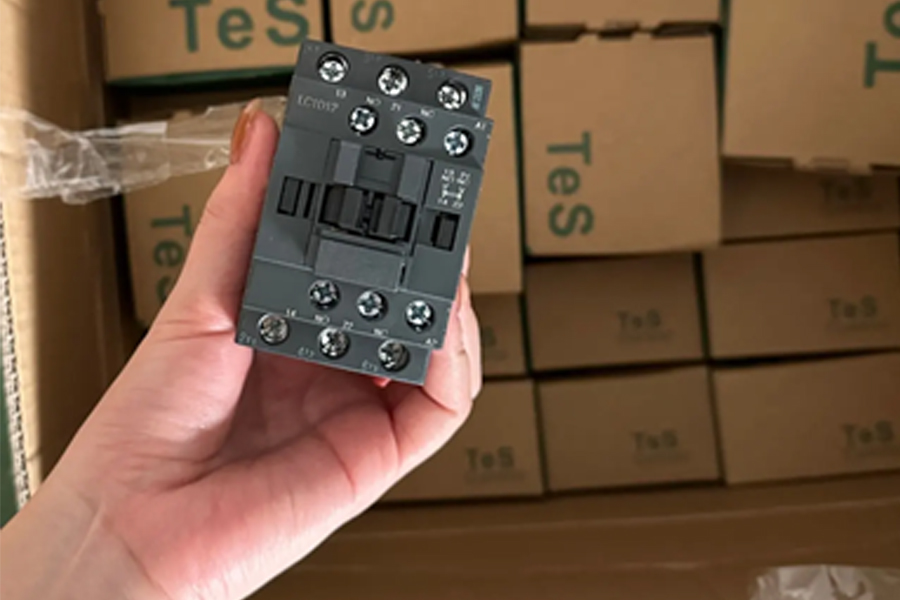

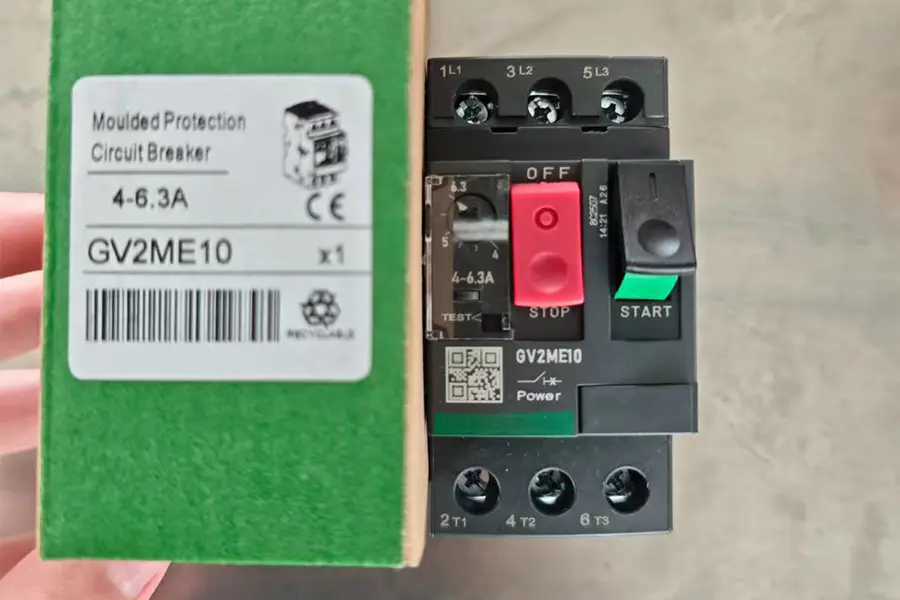

Project Cases
-
