Açıklama:

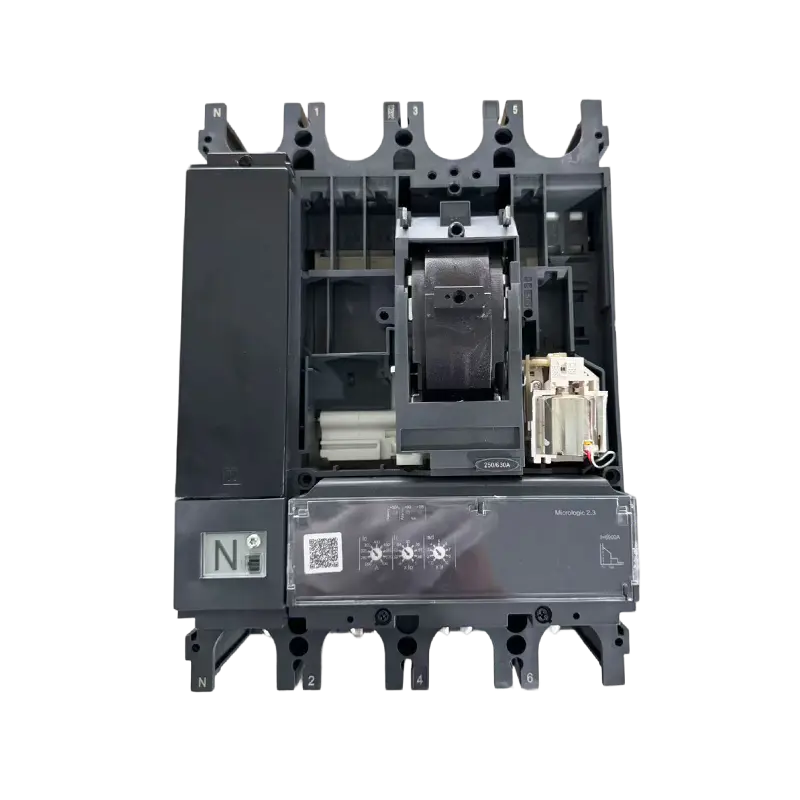

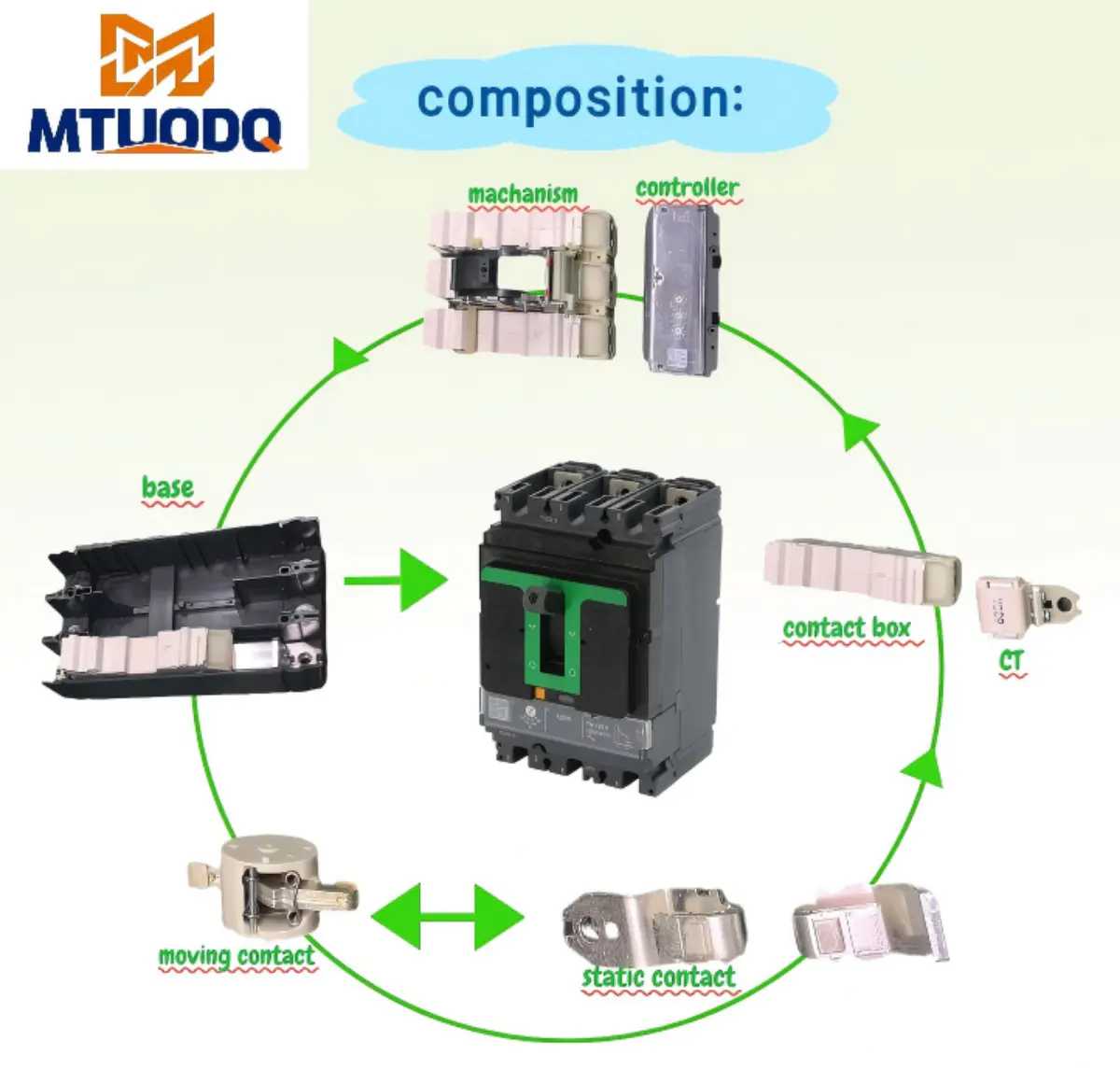

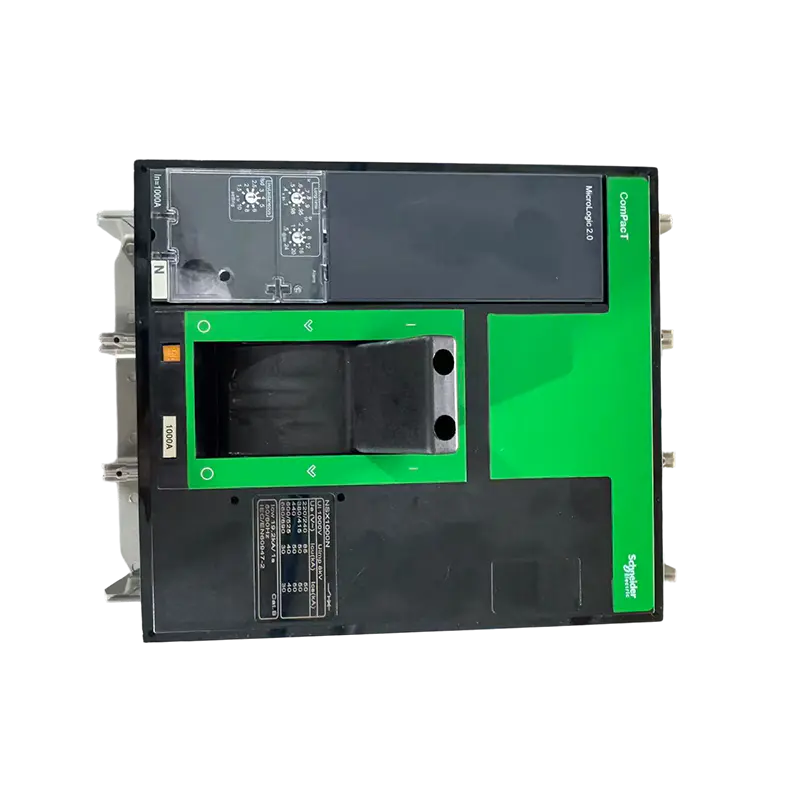

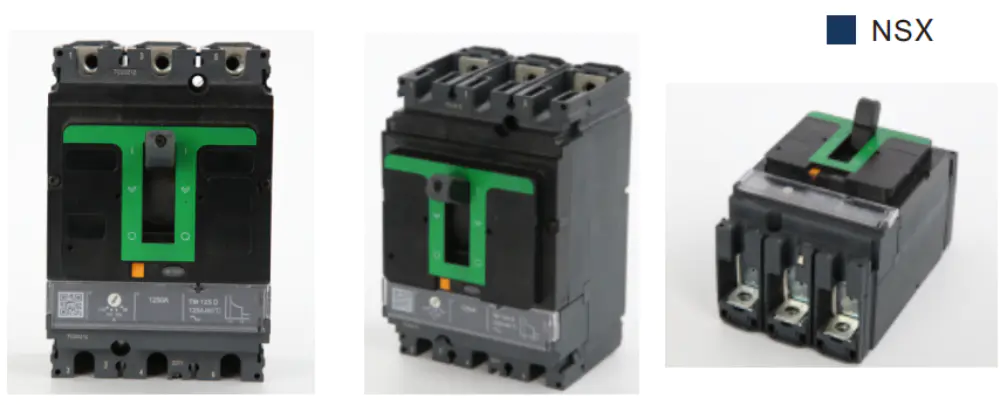

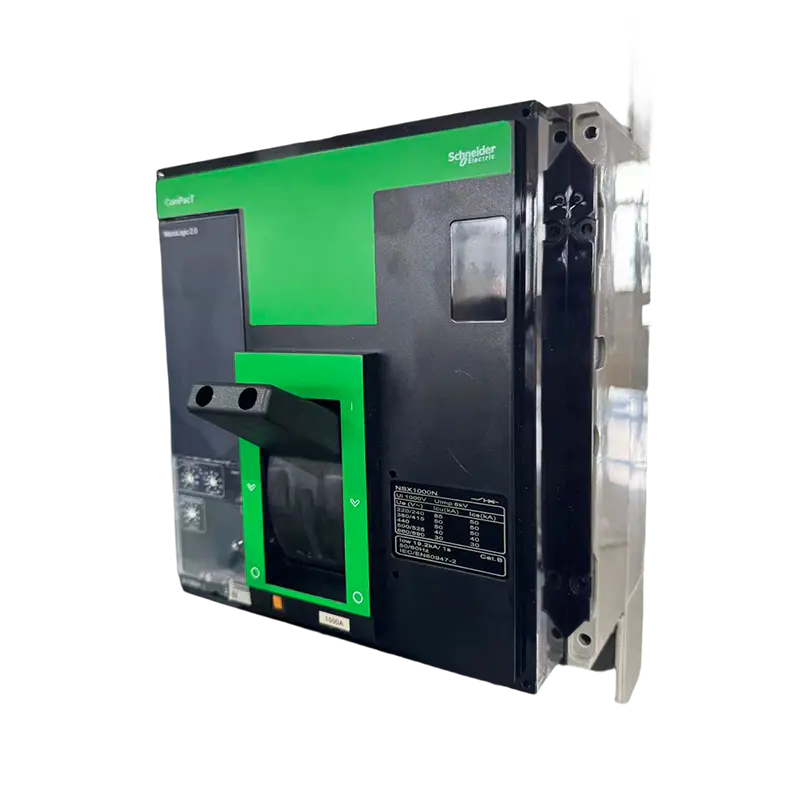

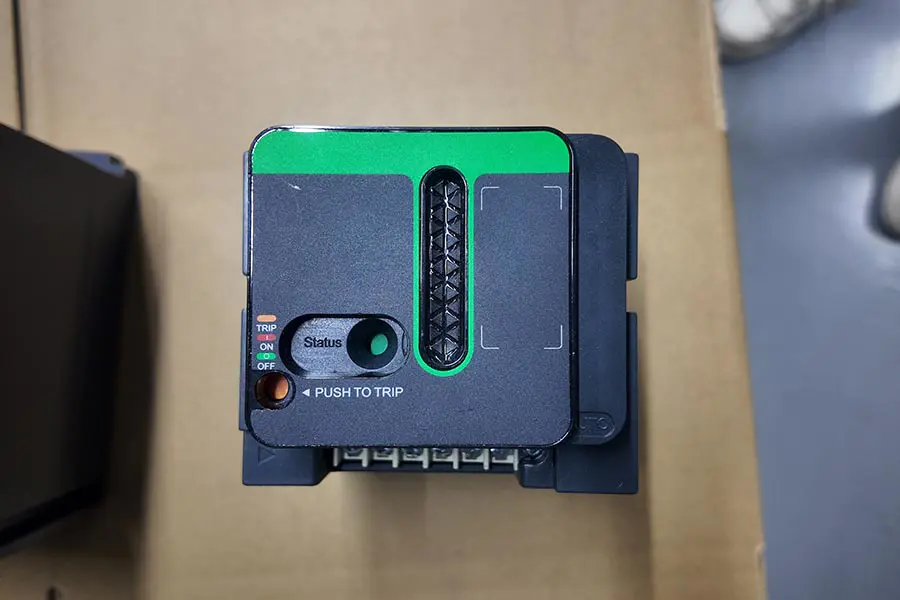

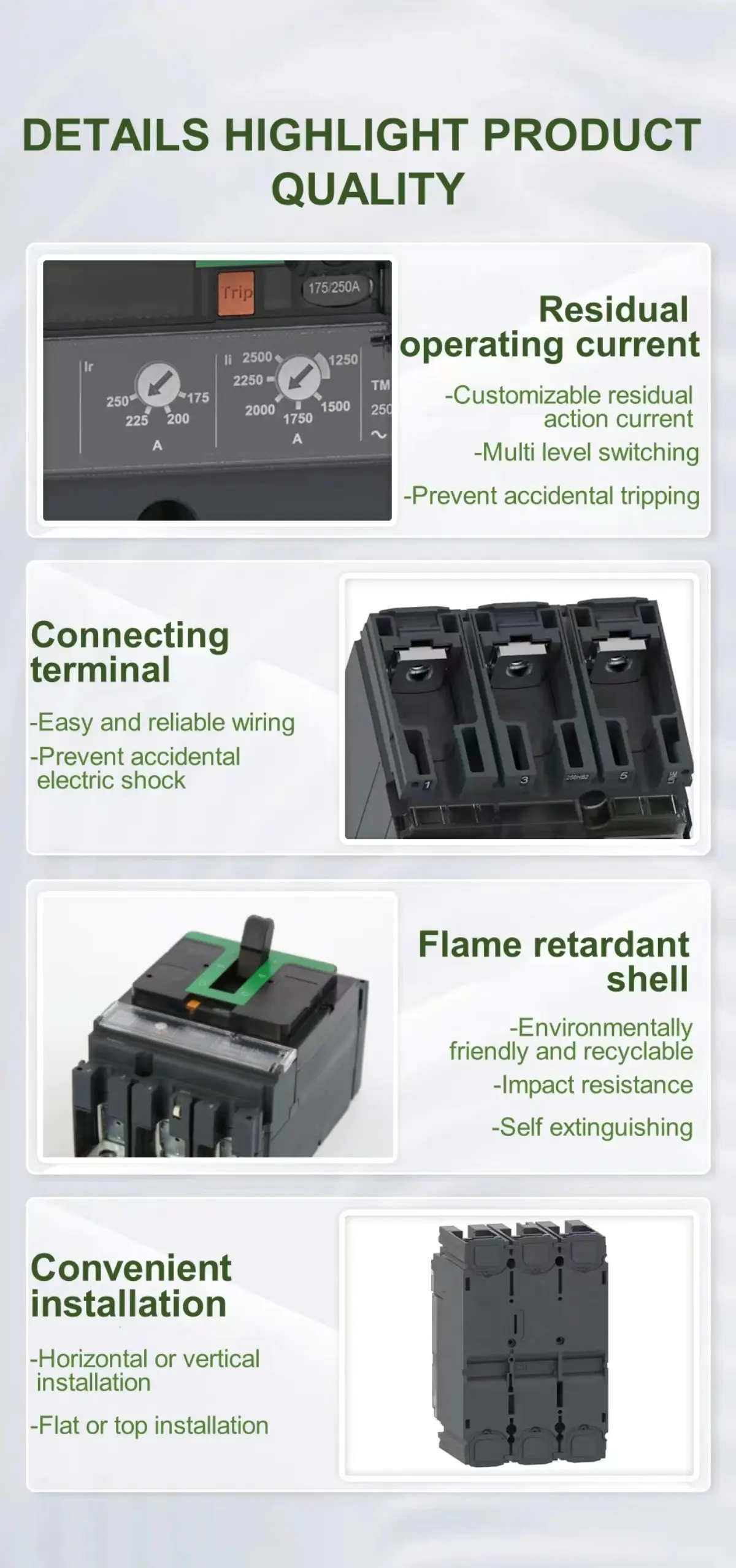

MT-NSX serisi kalıplanmış devre kesiciler (MCCB'ler), endüstriyel tesislerde, ticari binalarda ve kritik altyapı projelerinde yaygın olarak benimsenen, alçak gerilim elektrik sistemleri için güvenilir ve çok yönlü koruma sağlar. Hem güvenlik hem de verimlilik için tasarlanan bu kırıcılar, zorlu çalışma koşullarında tutarlı performans sunar.
| | |
 |  |
Uygulamalar:
MT-NSX MCCB, elektrik devrelerini ve bağlı ekipmanı korumak için önemli bir bileşendir. Ayarlanabilir açma ayarları ve sağlam kesinti kapasitesi, onu karmaşık elektrik ağlarında seçici koordinasyon için uygun kılar. Tipik uygulamalar şunları içerir:
Ana güç dağıtım panoları ve panelleri
Motor kontrol merkezleri ve starter panelleri
Jeneratör ve yedek güç koruması
Endüstriyel makine güç kaynağı sistemleri
Ticari ve ofis binası elektrik devreleri
Güneş ve rüzgar kurulumları dahil yenilenebilir enerji sistemleri
 | |
 |  |

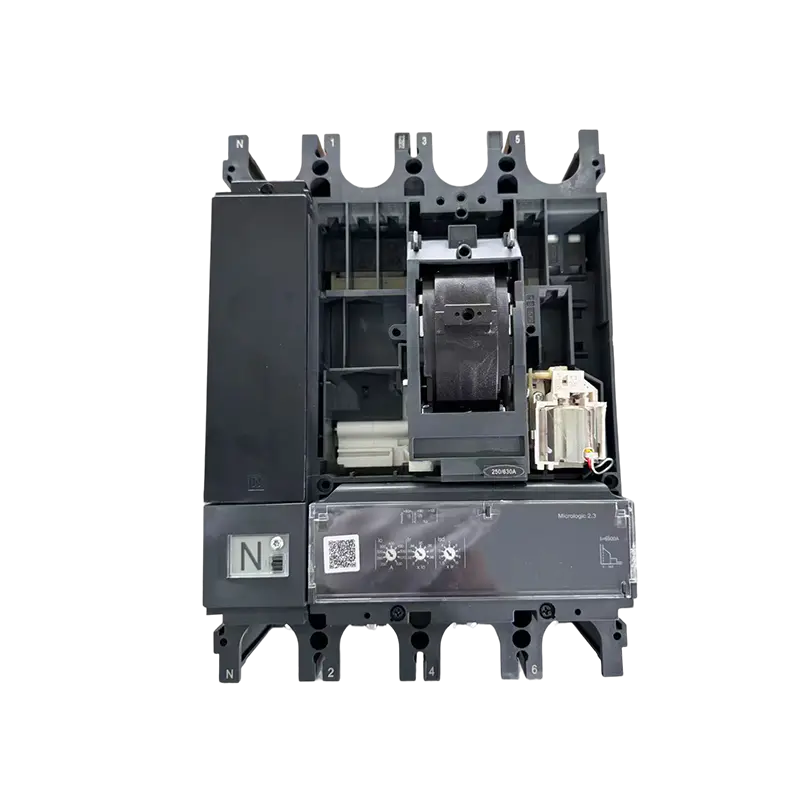

Aşırı yük koruması
Akımı izlemek için termal bileşenler (bimetalik şeritler) veya elektronik serbest bırakma cihazları kullanın.
Akım ayarlanan değeri aştığında ve belirli bir süre devam ettiğinde, termal eleman ısıdan dolayı bükülür (veya elektronik ünite bir sinyal gönderir), devreyi kesmek ve devrenin aşırı ısınmasını önlemek için mekanik mekanizmayı tetikler.
Kısa devre koruması
Elektromanyetik salınım (bobin ve demir çekirdek) yoluyla uygulanır.
Kısa devre meydana geldiğinde, anlık yüksek akım, armatürü serbest bırakma mekanizmasıyla çarpışmaya yönlendiren ve milisaniyeler içinde bağlantıyı hızla keserek arıza akımını bastıran güçlü bir manyetik alan oluşturur.

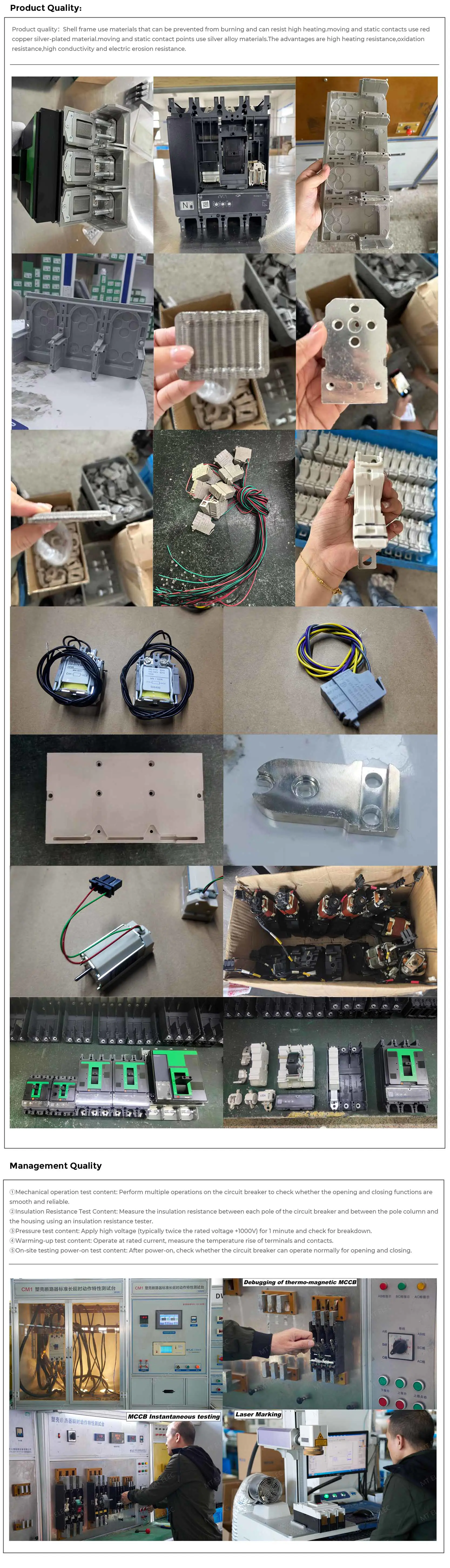

DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench

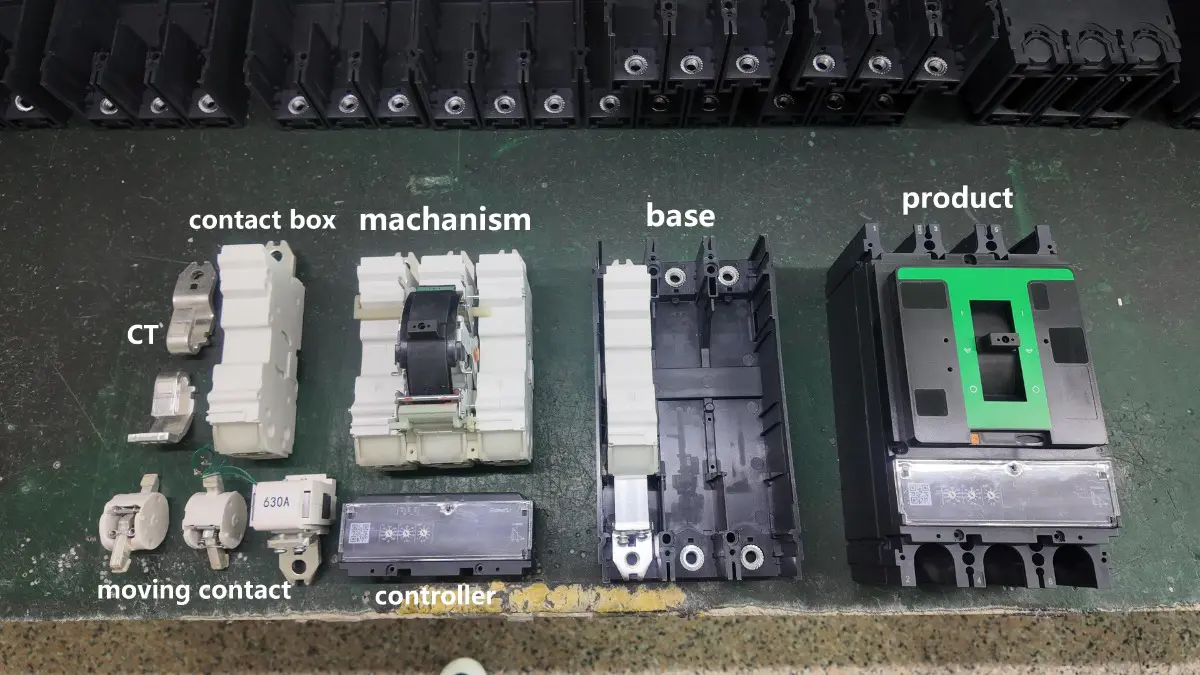

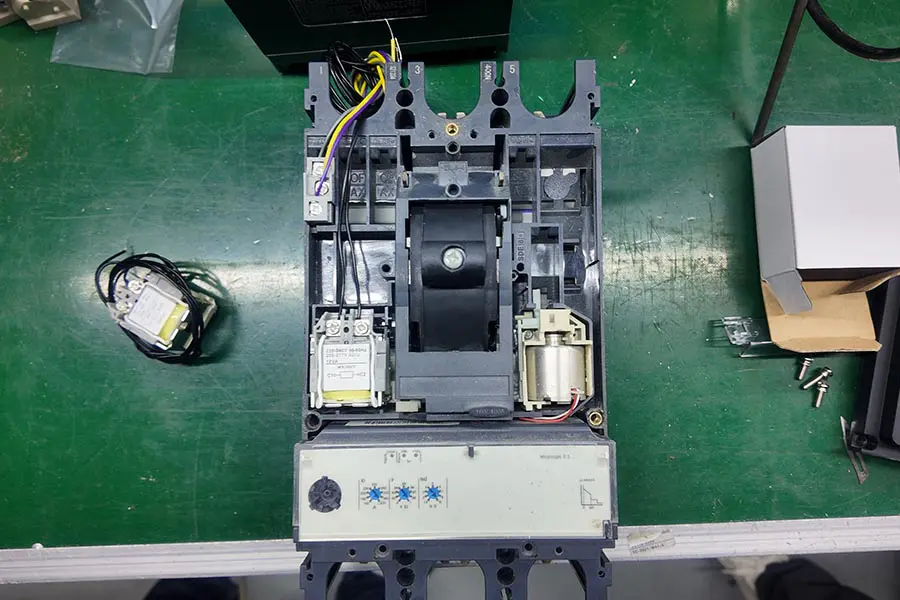

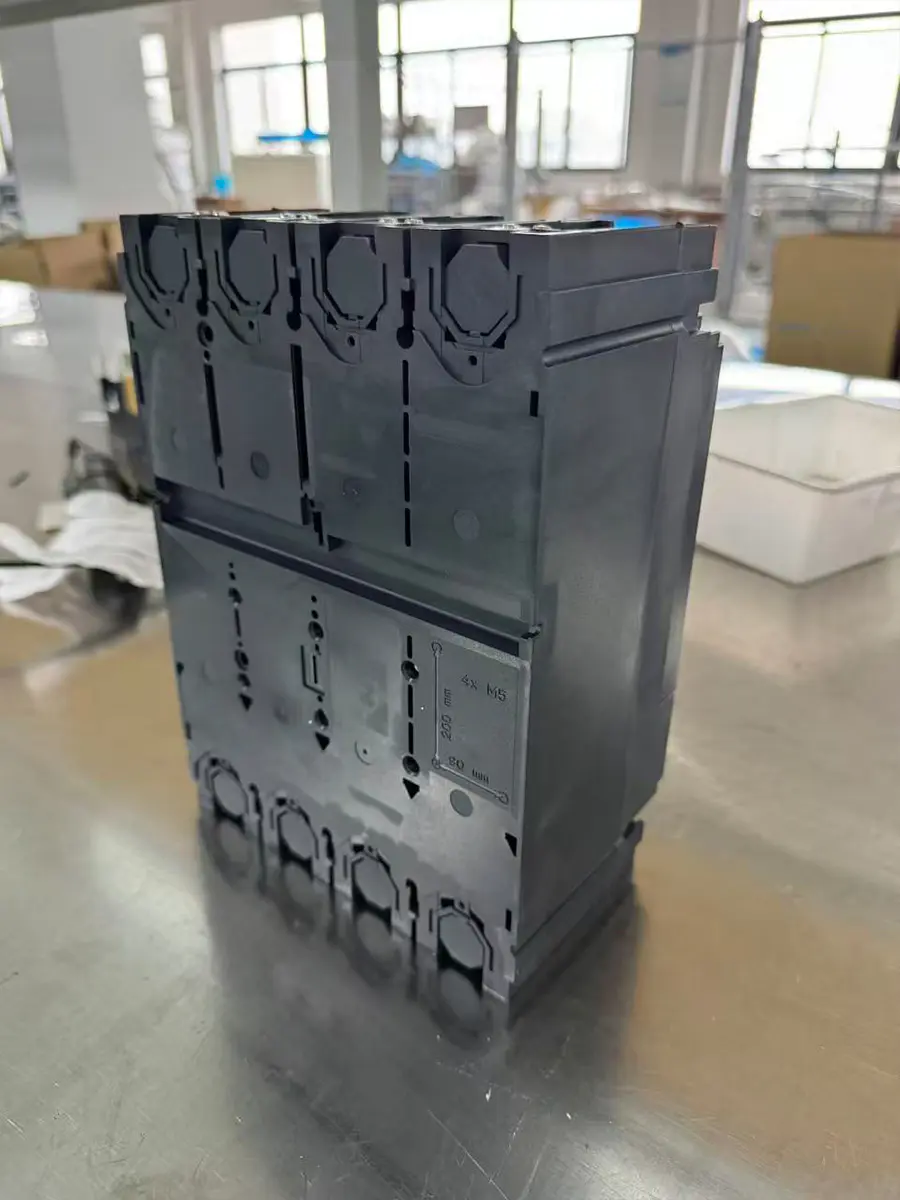

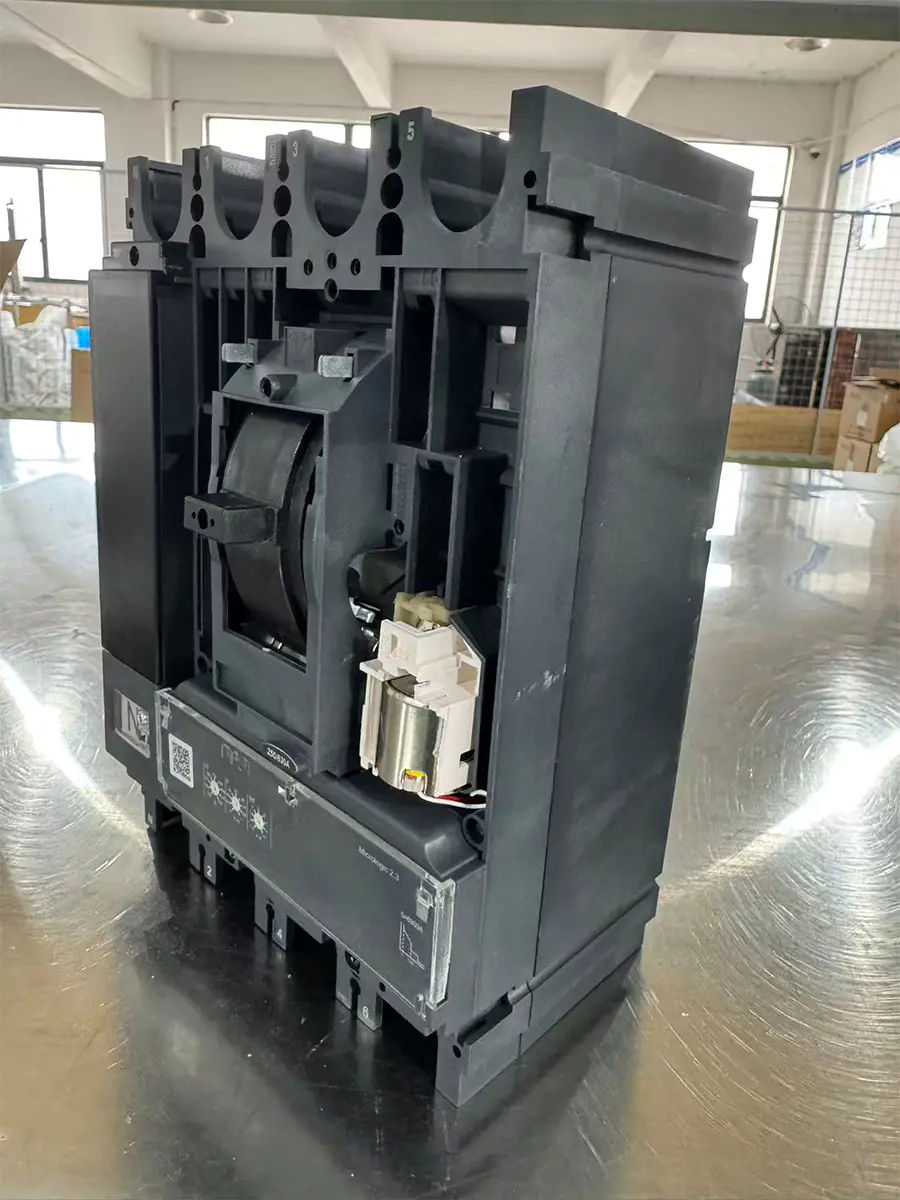

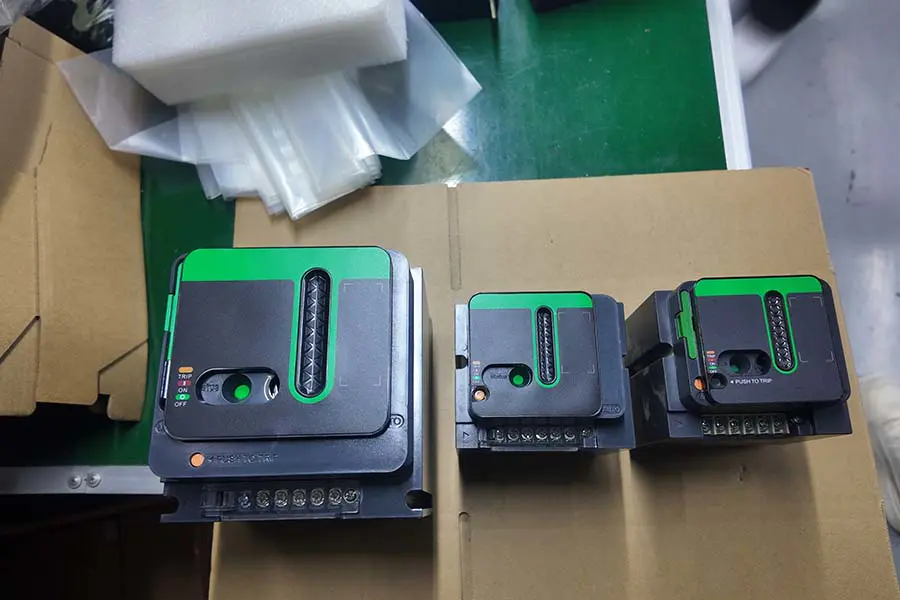

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

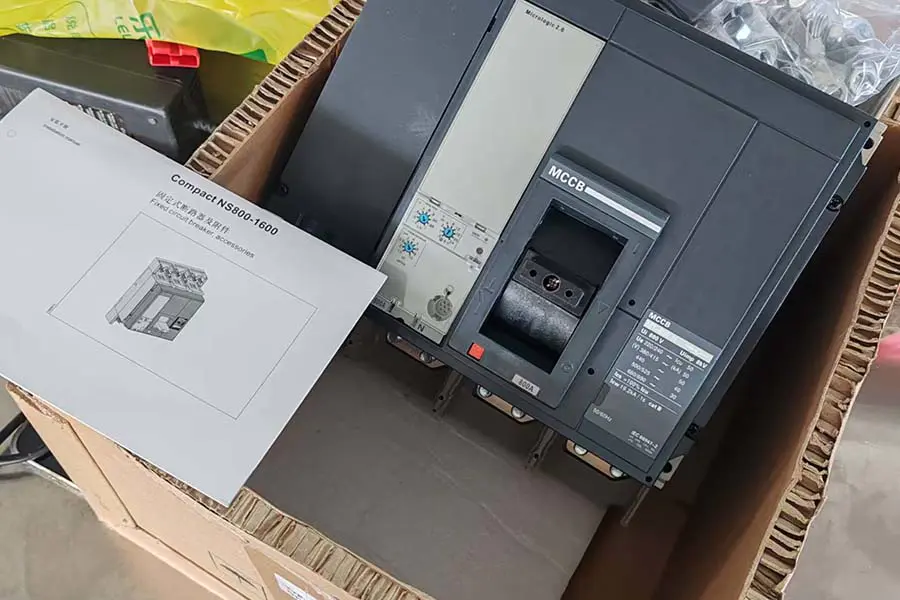

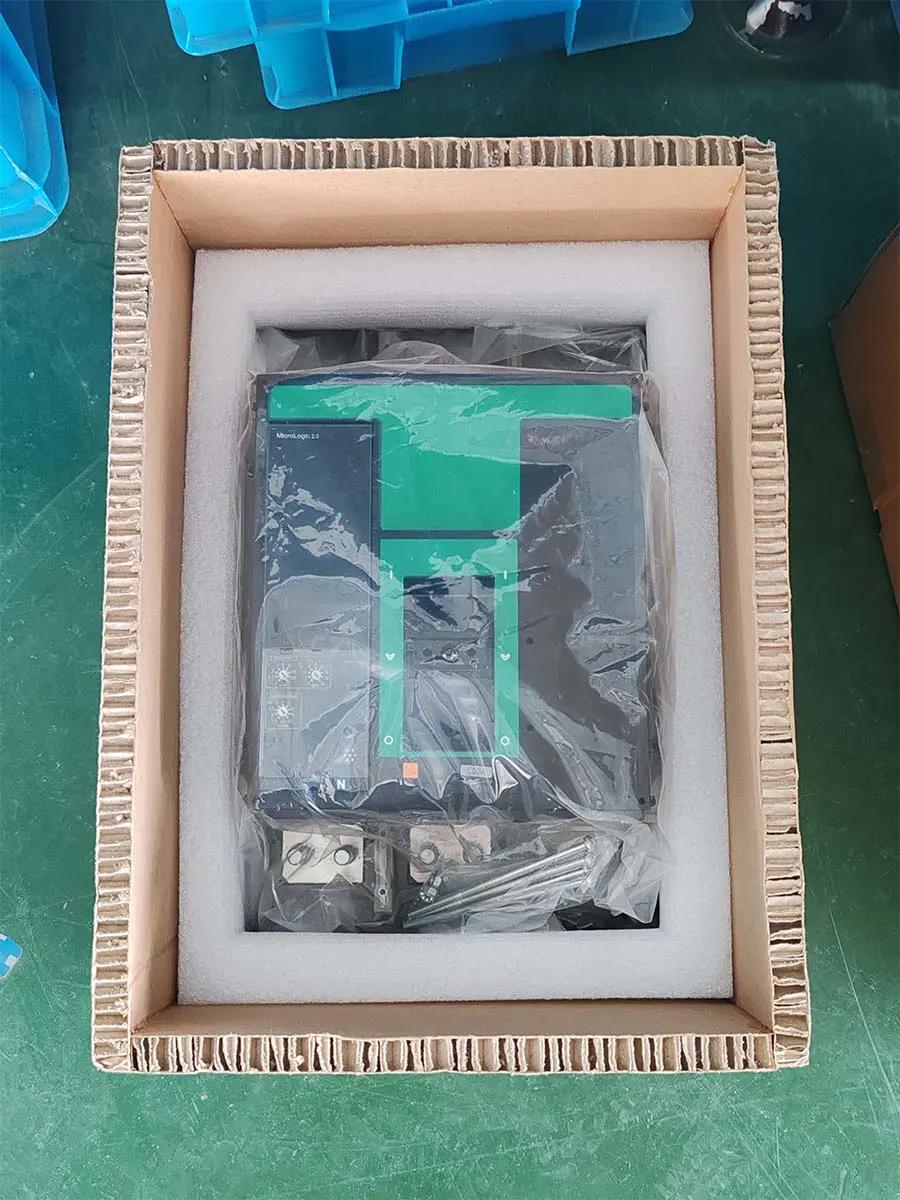

Taşıma güvenliğini sağlamak amacıyla elektrikli ürünlerimiz güçlendirilmiş ahşap kasalar içerisinde ihraç edilmektedir. Kasalar ısıl işleme tabi tutuluyor ve ISPM-15 işaretini taşıyor, bu da gümrük işlemlerinin hızlı bir şekilde yapılmasını sağlıyor. Yükseltilmiş taban tasarımı forkliftin çalışmasını kolaylaştırırken dahili darbe emici bağlantı elemanları ürünlerin sağlam bir şekilde ulaşmasını sağlar. Tüm dış kasalar açıkça etiketlenmiştir ve uluslararası lojistik standartlarına uygundur.
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Application Scenario Footage
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
| Ürün No. | NSX100-250 | NSX400-630 | |
| Kutup sayısı | 3P, 4P | ||
| Kontrol | Manuel | geçişlidoğrudan veya uzatılmış döner kollu | |
| Bağlantılar | Sabit | ön bağlantılar | |
| Sabit | Eklenti | ön bağlantılar/rear connections | |
| Elektriksel özellikler (IEC60947 ve EN60947-2'ye göre) | |||
| Nominal akım | (A)'da | 16,25,32,40,50,63,80,100,125,160,200,250 | 400.500.630 |
| Nominal izolasyon voltajı | kullanıcı arayüzü(V) | 800 | |
| Nominal darbe dayanım gerilimi | Uimp(kV) | 8 | |
| Nominal çalışma gerilimi | Ue(V) | AC 50/60Hz,690 | |
| Kullanım kategorisi | A | ||
| Kapasite seviyelerini kırma | F,N,H | ||
| Kesme kapasitesi (kA rms) AC 50/60 Hz 380/415 V | yoğun bakım | 36, 50, 70 | |
| Servis kesme kapasitesi (kA rms) AC 50/60 Hz 380/415 V | IC'ler | 36, 50, 70 | |
| Operasyon performansı | Mekanik | 20000 | 10000 |
| Elektrik | 10000 | 5000 | |
| Koruma | TMD, Mikrologic | ||
| Gösterge ve kontrol yardımcıları | |||
| Yardımcı anahtar | |||
| MX Şönt bobini | ■ | ||
| MN düşük gerilim bobini | ■ | ||
| Modeli | MTEZC-100 | MTEZC-125 | MTEZC-250 | MTEZC-400 | MTEZC-630 | |
| Kabuk akımı | Inm(A) | 100A | 125A | 250A | 400A | 630A |
| Nominal çalışma voltajı | Ue(v) | AC415/550V | ||||
| Nominal Yalıtım Gerilimi | kullanıcı arayüzü(v) | 690V | ||||
| Nominal darbe dayanım gerilimi | Uimp(kv) | 6kV | ||||
| Kutup sayısı | 2P / 3P / 4P | 3P | 2P / 3P / 4P | 3P / 4P | 3P / 4P | |
| Nominal limit kısa devre kesme kapasitesi Icu (kA) o-co | 415V | 30-100 / 7,5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550V | 10-20 / 2,5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| Nominal çalışma kısa devre kesme kapasitesi Ics (kA) | 110-400V | %50 YBÜ / %25-50 YBÜ | %50 YBÜ | %50 YBÜ / 50%ICU | %100(220-415V) | %100(220-415V) |
| 415-550V | %25 YBÜ / %25-50 YBÜ | %50 YBÜ | %50 YBÜ / 50%ICU | %50(440V) | %50(440V) | |
| Dayanıklılık | Mekanik | 13000 | 13000 | 10000 | 10000 | 10000 |
| Elektrik | 4000 | 4000 | 5000 | 4000 | 3000 | |
