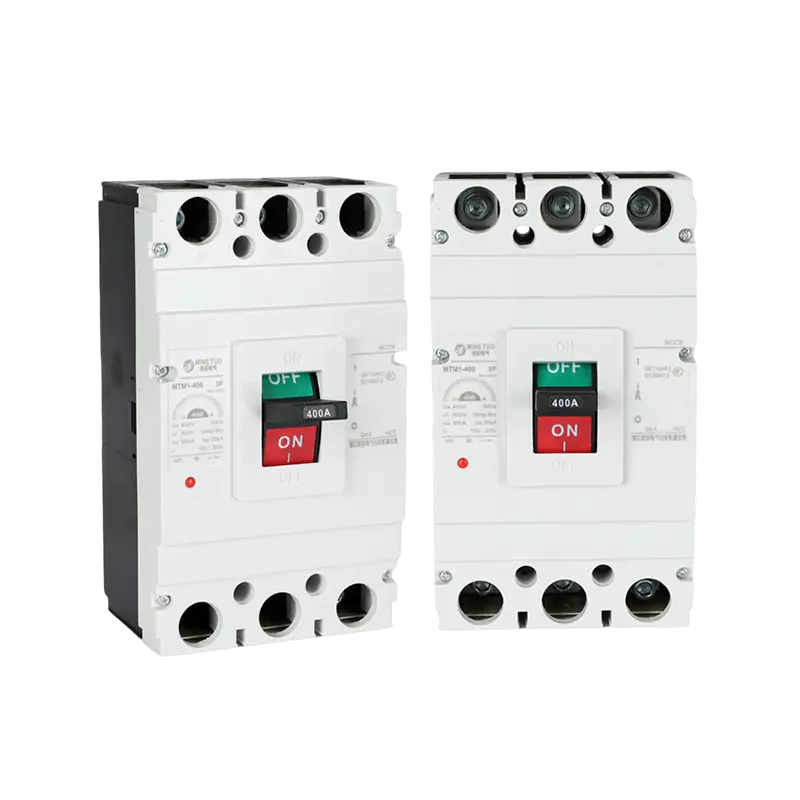

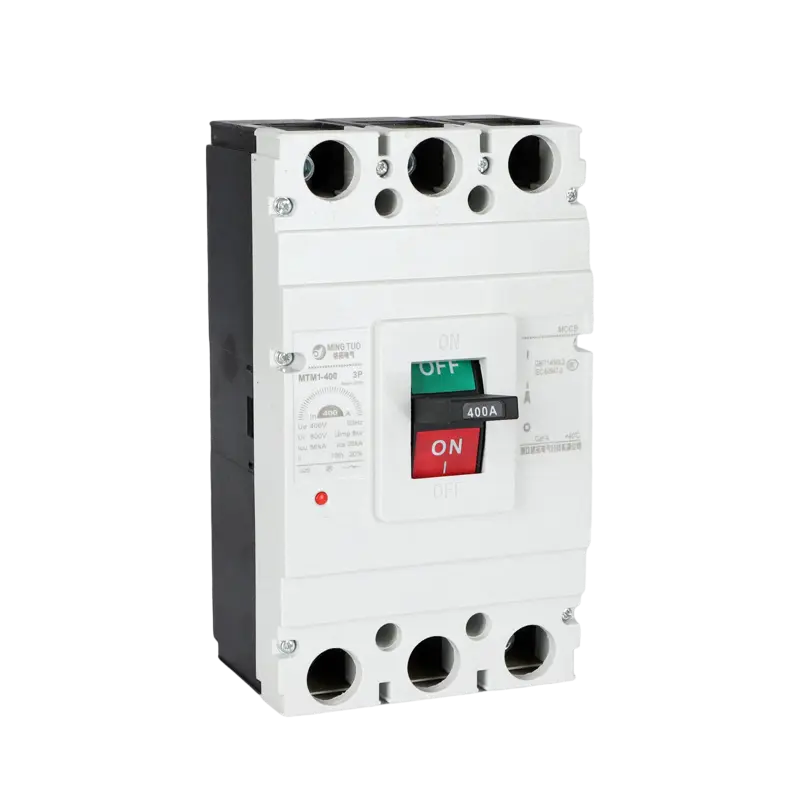

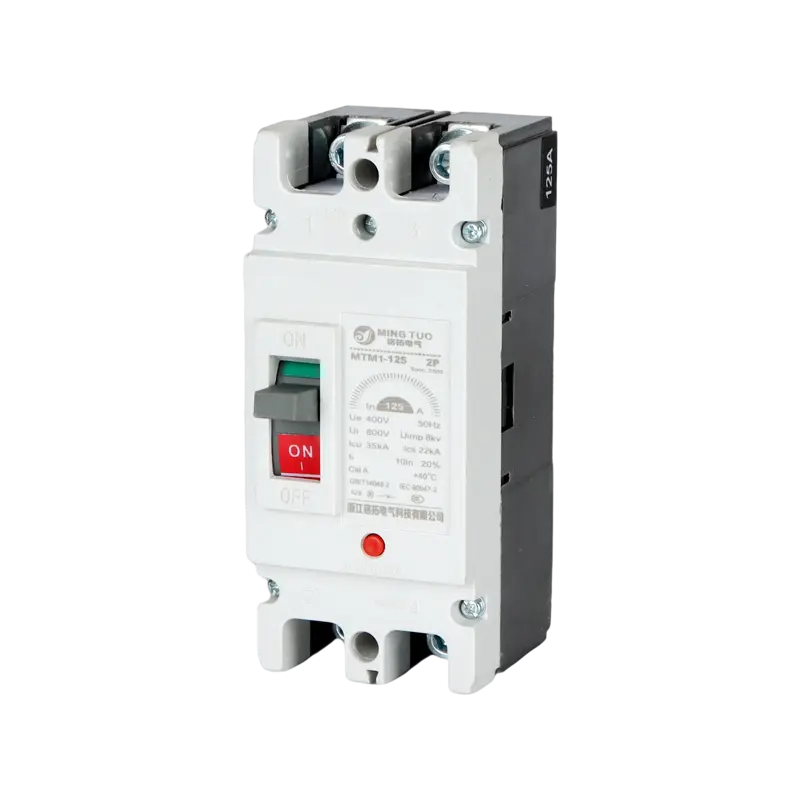

MT-M1 3/4P AC Kompakt Devre Kesici, 63A–1600A, Güvenilir Elektrik Koruması

Açıklama:

MT-M1 serisi kalıplanmış devre kesici (MCCB), 400V'a kadar nominal çalışma gerilimleri ve 63A ile 1600A arasında değişen akımlarla AC 50Hz güç dağıtım sistemlerinde güvenilir koruma ve kontrol sağlamak üzere tasarlanmıştır. Devreleri ve bağlı ekipmanı korumak için tasarlanan MT-M1, aşırı yükleri, kısa devreleri ve düşük voltaj koşullarını verimli bir şekilde keserken, aynı zamanda sistem bütünlüğünden ödün vermeden ara sıra motor çalıştırma işlemlerini de yönetir.

Kompakt ama sağlam olan bu MCCB, üstün bir kesme kapasitesine ve minimum ark oluşumuna sahiptir ve uzun vadeli operasyonel güvenilirlik sağlar. Modüler tasarımı hem dikey hem de yatay montaja olanak tanıyarak dar elektrik panellerinde veya motor kontrol merkezlerinde esnek kurulum sağlar. Tamamen IEC 60947-2 ve GB14048.2 sertifikalı olan MT-M1, uluslararası kalite ve güvenlik standartlarını karşılar.

Uygulamalar:

MT-M1 MCCB, aşağıdakiler de dahil olmak üzere çeşitli elektrik sistemlerinde güvenilir koruma sağlar:

Ana ve ikincil güç dağıtım panelleri

Motor kontrol merkezleri ve starter panelleri

Jeneratör koruma devreleri

Endüstriyel ve imalat makineleri

Ticari ve konut elektrik tesisatları

Güneş ve rüzgar enerjisi entegrasyon sistemleri

Çalışma Prensibi: MT-M1 serisi MCCB'nin çalışma prensibi devre akımını izlemek ve aşırı yük, kısa devre veya toprak arızası durumunda devreyi hızlı bir şekilde kesecek mekanizmayı otomatik olarak belirleyip tetiklemektir. Ayrıca ark söndürme sistemi aracılığıyla arkı güvenli bir şekilde söndürür, böylece arızayı güvenilir bir şekilde keser ve devreyi ve ekipmanı korur.

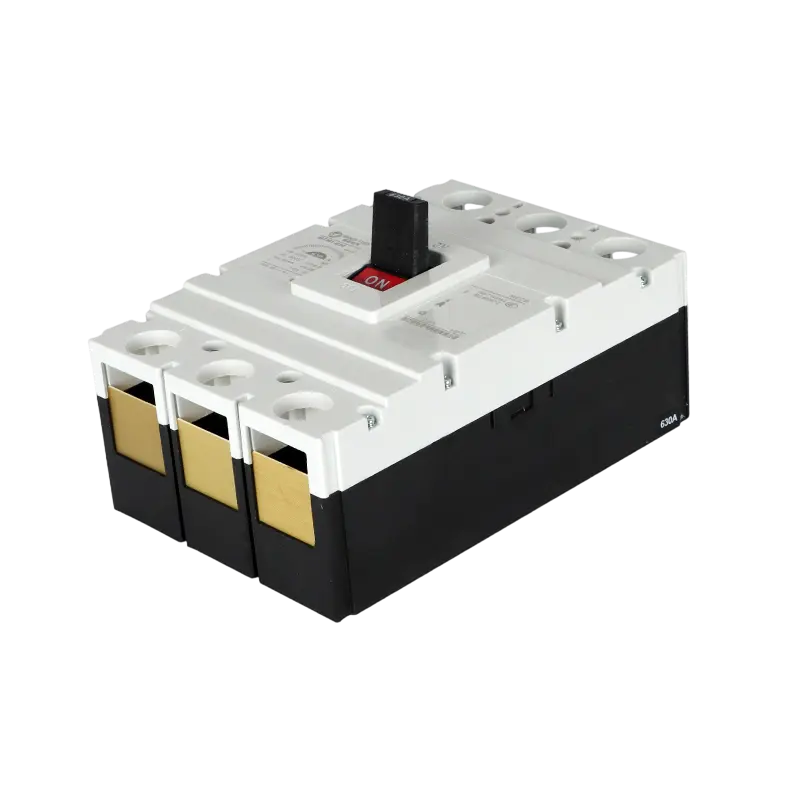

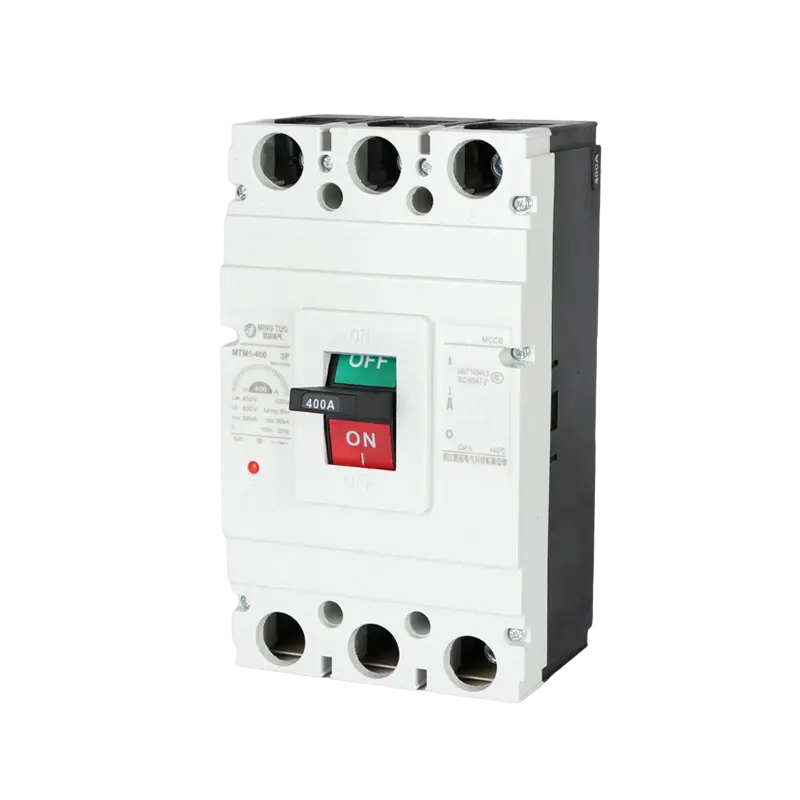

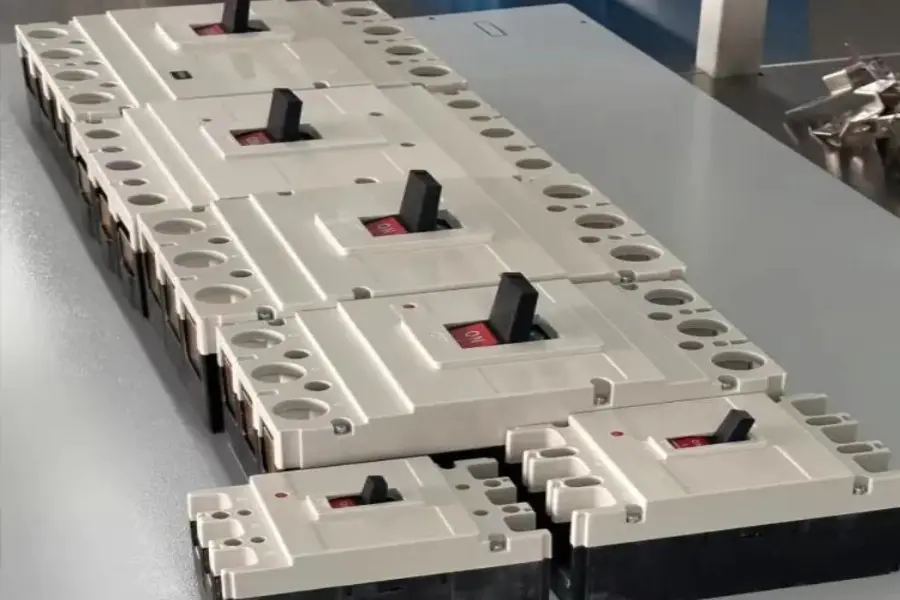

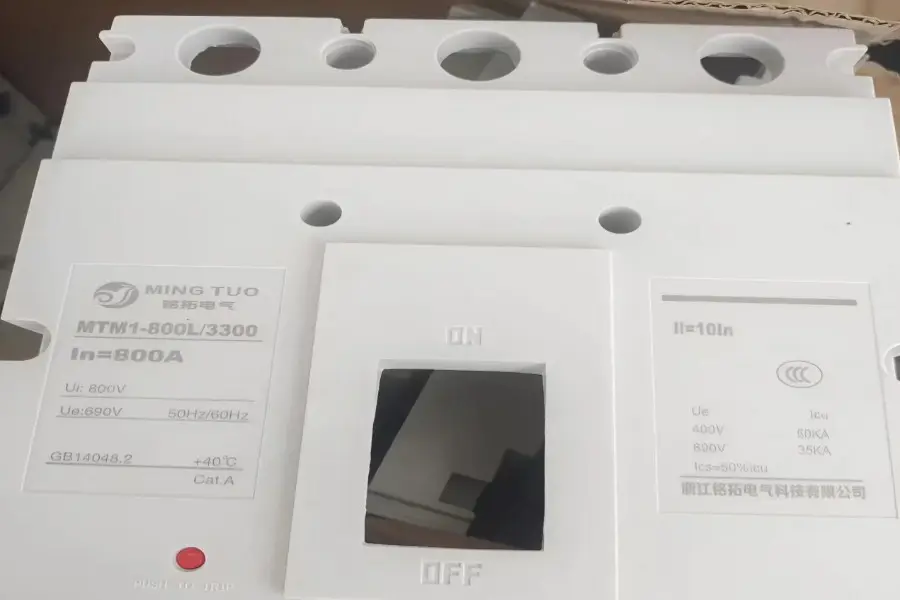

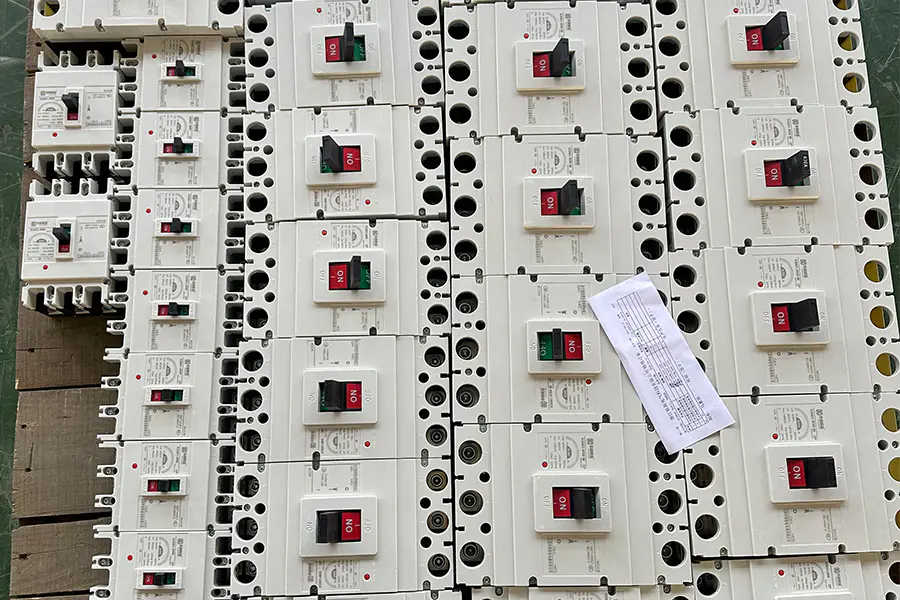

MCCB

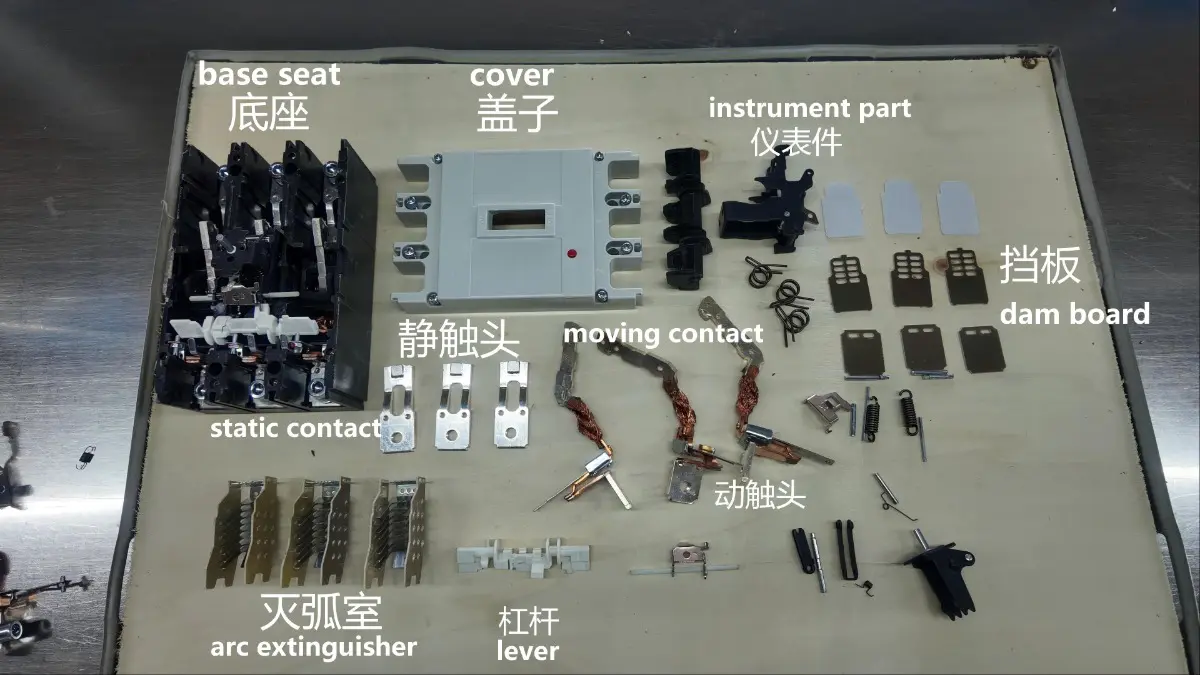

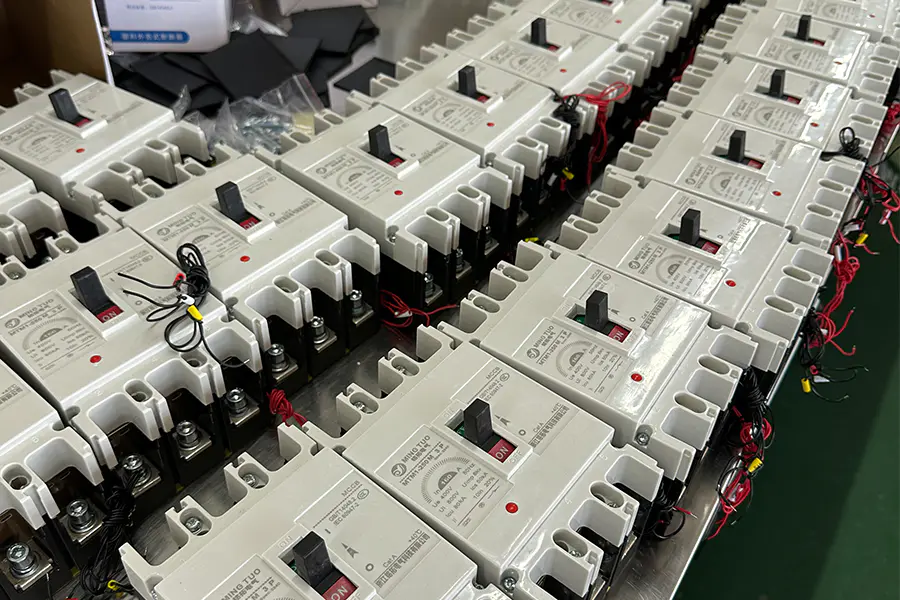

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

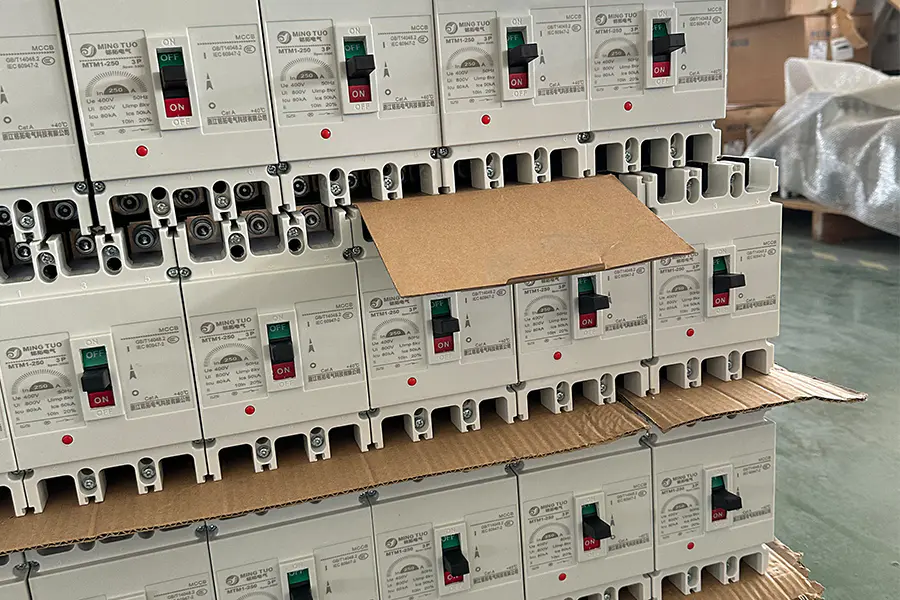

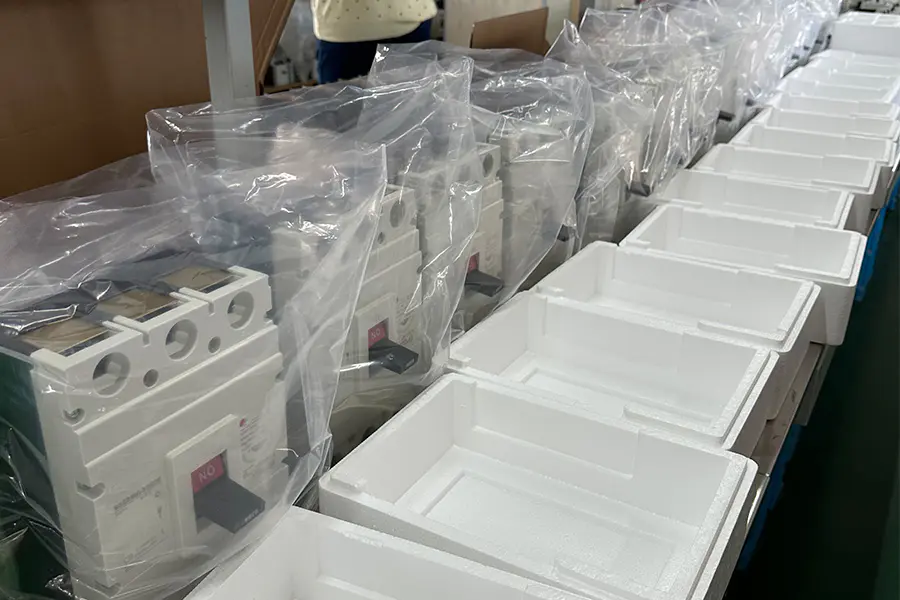

Taşıma güvenliğini sağlamak amacıyla elektrikli ürünlerimiz güçlendirilmiş ahşap kasalar içerisinde ihraç edilmektedir. Kasalar ısıl işleme tabi tutuluyor ve ISPM-15 işaretini taşıyor, bu da gümrük işlemlerinin hızlı bir şekilde yapılmasını sağlıyor. Yükseltilmiş taban tasarımı forkliftin çalışmasını kolaylaştırırken dahili darbe emici bağlantı elemanları ürünlerin sağlam bir şekilde ulaşmasını sağlar. Tüm dış kasalar açıkça etiketlenmiştir ve uluslararası lojistik standartlarına uygundur.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

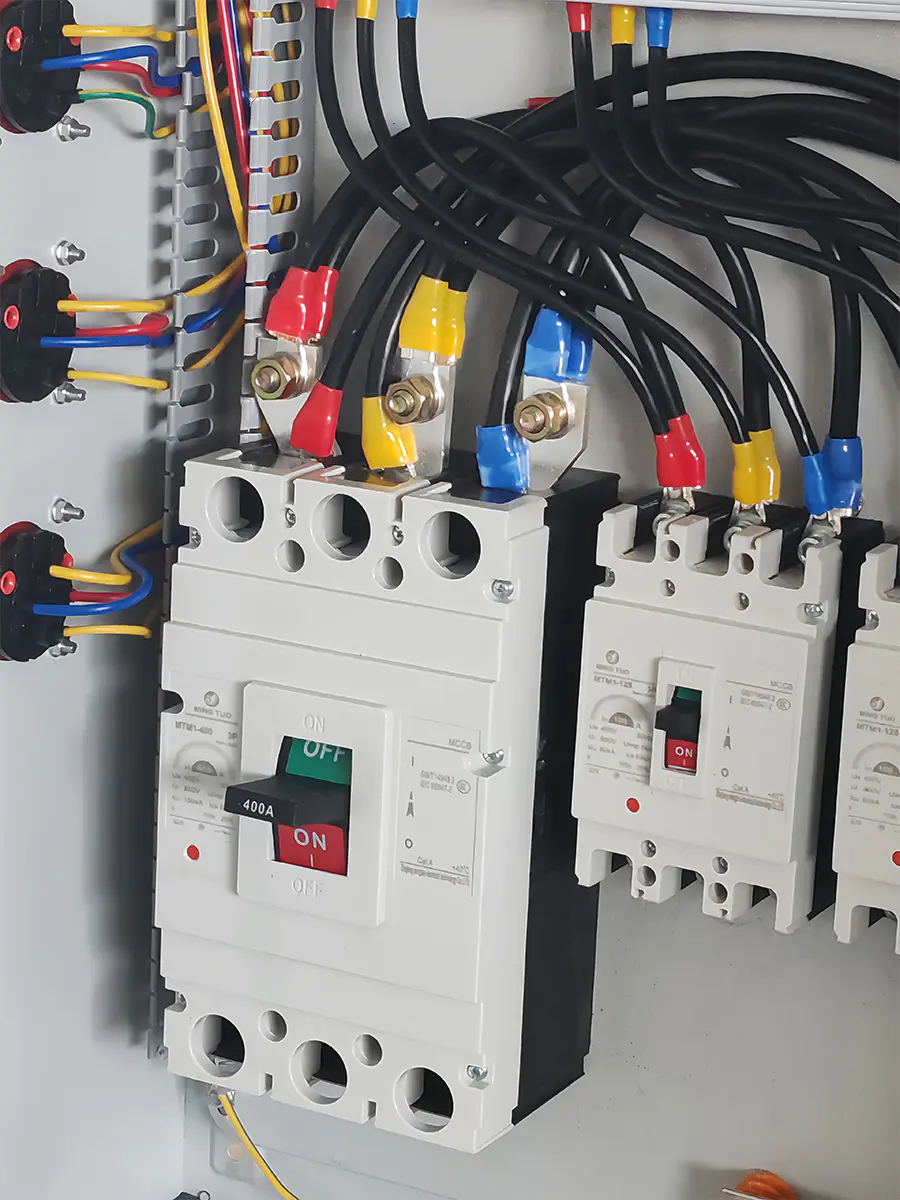

b64cb82cb063b5509f2ea787600334d2

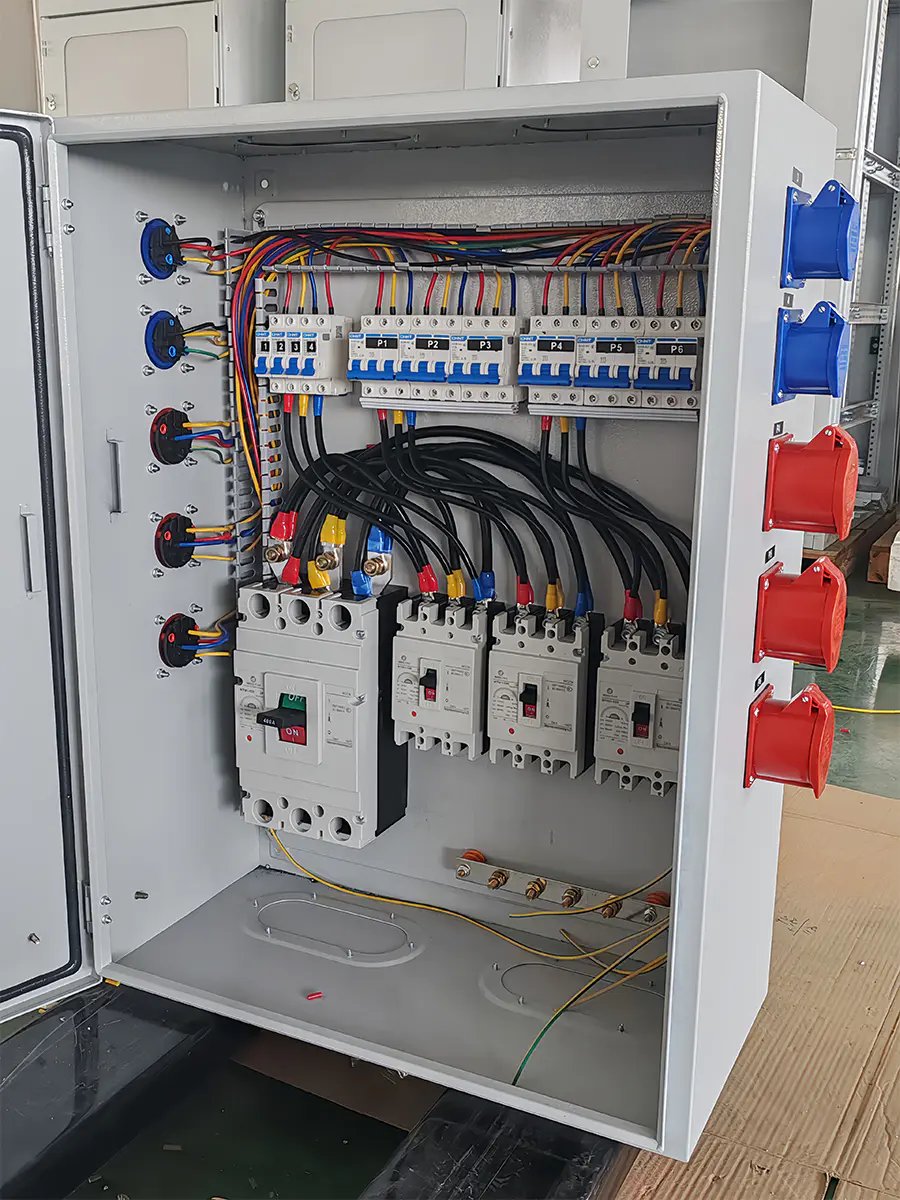

3c16a183fdcdba56f310533eba28cb60

Tür	kutup	Dış Boyutlar						Kurulum Boyutları (mm)			Arka Panel Bağlantı Boyutları (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Sol 44 Sağ 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Tür	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm(A)	63		125			250
Nominal akım (A)	10、16、20、25、32、40、50、63		16、20、25、32、40、50、63、80、100、125			100、125、140、160、180、200、225、250
Nominal gerilim Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Nominal izolasyon gerilimiUi(V)	AC800		AC800			AC800
Kutup sayısı	3,4	3,4	2,3,4	2,3,4	2,3,4	2,3,4	2,3,4	2,3,4
IcukA） Nominal limit kısa devre kesme kapasitesi seviyesi	L	M	S	L	M	S	L	M
IcukA） Nominal limit kısa devre kırma kapasitesi	12	35	12	35	50	12	35	50
IC'ler (kA) Nominal kısa devre kesme kapasitesi	6	22	6	22	35	6	22	35
Nominal limitler kısa devre kırma kapasitesi	4500		3000			2500
Çalışma ömrü (döngü)	8500		7000			6500
Ark mesafesi (mm)	0、<50		0、<50			< 50
Boyutlar
Kurulum boyutu
