Amerikan Tipi Ped Montajlı Trafo / ZGS Kombine Trafo

Ürüne Genel Bakış

ZGS Amerikan Tipi Ped Montajlı Transformatör (Kombine Transformatör), entegre bir dış mekan prefabrik güç dağıtım ekipmanıdır. Yüksek gerilim yük anahtarını, çift hassasiyetli sigortaları, yağa batırılmış transformatörü ve alçak gerilim çıkış kabinini tek bir kompakt muhafazada birleştirerek tamamen yalıtılmış ve tamamen yalıtılmış yağa batırılmış tasarımı benimser. Kentsel elektrik şebekesi yenilemesinde, konut topluluklarında, ticari komplekslerde, fotovoltaik enerji santrallerinde, endüstriyel parklarda ve geçici inşaat güç kaynağı projelerinde yaygın olarak uygulanan hem halka ağı hem de terminal güç kaynağı modlarını destekler.

Temel Ürün Avantajları

Ultra Kompakt Entegre Yapı

Tüm yüksek voltaj koruma bileşenleri ve transformatör gövdesi, kapalı yağ tankını paylaşır, toplam hacim, aynı kapasiteye sahip Avrupa tipi kutu trafo merkezinin yalnızca 1/3 ~ 1/5'idir, arazi işgalini ve inşaat maliyetini büyük ölçüde azaltır. Entegre tek kutulu yapı taşımayı ve sahaya yerleştirmeyi kolaylaştırır.

Tam Yalıtım ve Yüksek Güvenlik Performansı

Yüksek gerilim gelen hatlar için tamamen yalıtımlı dirsek kablo konnektörlerini kullanır; Kablo bağlantı parçalarının dış yüzeyi sıfır elektrifikasyondur ve güvenli çalışma için dokunulabilirdir. Çift sigorta koruması (sıcaklık ve akım çift hassasiyetli takılabilir sigorta, akım sınırlayıcı yedek sigorta), ekipmanın yanma riskini önlemek için kapsamlı aşırı akım ve aşırı yük koruması sağlar. Üç noktalı topraklama tasarımı, elektrik çarpması kazalarını önlemek için açıkta kalan canlı parçaları ortadan kaldırır.

Düşük Bakım ve Uzun Hizmet Ömrü

Tamamen kapalı yağ deposu yapısı, yalıtkan yağı havadan izole ederek yağın yaşlanmasını etkili bir şekilde yavaşlatır; Transformatör uzun süreli bakım gerektirmeden çalışmayı destekler. Sigortaların ve kablo terminallerinin standartlaştırılmış geçmeli yapısı, hatalı parçaların karmaşık sökme işlemlerine gerek kalmadan hızlı bir şekilde değiştirilmesine olanak tanır. Korozyon önleyici dış kaplamaya sahip soğuk haddelenmiş çelik muhafaza, yağmura, toza ve yüksek nemli dış ortamlara uyum sağlar.

Esnek Güç Kaynağı Uyumluluğu

İki kablolama şemasını destekler: halka ana ağ ve terminal tekli güç kaynağı, güç kaynağı güvenilirliğini artırmak için kesintisiz güç anahtarlamayı gerçekleştirir. Alçak gerilim bölmesi, MCCB, çok fonksiyonlu sayaçlar, ATS ve reaktif güç kompanzasyon modülleri için kullanıcı yükü gereksinimlerine göre özelleştirilebilen geniş kurulum alanı ayırır.

Mükemmel Trafo Performansı

Yerleşik yağa batırılmış transformatör, düşük yüksüz kayıp, düşük çalışma gürültüsü ve güçlü kısa devre ve aşırı yük direncine sahip, adım adım silikon çelik levha çekirdeğini benimser. Hizmet ömrünü kısaltmadan uzun süreli aşırı yük çalışmasına olanak tanır ve sürekli ağır yük endüstriyel senaryoları için stabildir.

Uygulama Senaryoları

Kentsel enerji şebekelerinin yenilenmesi, konutlar, okullar, hastaneler ve ticari alışveriş merkezleri;

Güç dağıtımını destekleyen dağıtılmış fotovoltaik enerji santralleri, rüzgar santralleri ve enerji depolama;

Endüstriyel fabrika atölyeleri, madencilik işletmeleri ve park güç kaynağı;

Karayolları, tüneller, demiryolu taşımacılığı ve belediye projeleri için geçici inşaat güç kaynağı;

Kırsal güç dağıtım ağı ve sokak aydınlatması merkezi güç kaynağı.

Öğe	Şartname
Modeli	ZGS12 Amerikan Tipi Ped Montajlı Trafo
Nominal Yüksek Gerilim	10kV / Maksimum Çalışma Gerilimi 12kV
Nominal Alçak Gerilim	AC 0,4kV (Üç fazlı Dört telli)
Nominal Frekans	50 Hz
Trafo Kapasite Aralığı	50kVA ~ 1600kVA
1 dk Güç Frekansı Dayanım Gerilimi	35kV (YG Tarafı)
Yıldırım Darbe Dayanım Gerilimi	75kV
Soğutma Yöntemi	ONAN Yağlı Kendiliğinden Soğutma
Muhafaza Koruma Sınıfı	IP34 (Dış Mekan Uygulaması)
Ortam Sıcaklığı	-45°C ~ 55°C
Gürültü Seviyesi (1m Mesafe)	≤55dB
Kurulum Türü	Dış Mekan Zemin Pedi Montajlı Kurulum

video_1776389085203.mp4
video_1776389107746.mp4
video_1776594116354.mp4
video_1776594178784.mp4
video_1776645585610.mp4
video_1776758113939.mp4
video_1776762001488.mp4
video_1776762098587.mp4

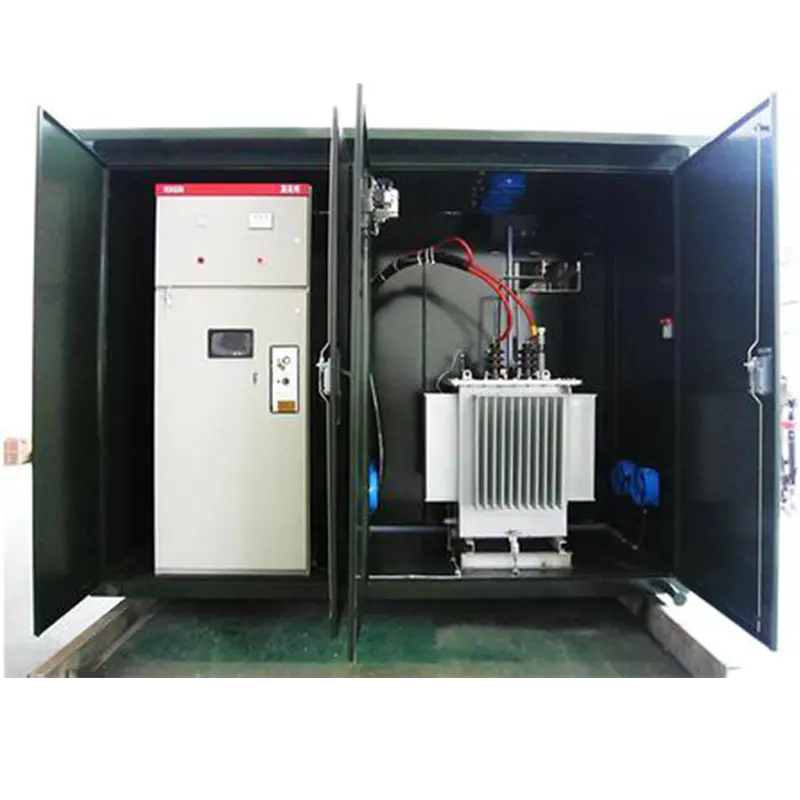

Yüksek Gerilim Bölmesi (Sol Taraf)

Yük anahtarı, çift hassasiyetli takılabilir sigorta, dirsekli kablo konnektörleri ve yağa batırılmış paratoner ile donatılmıştır. Tüm yüksek voltajlı canlı bileşenler, tamamen yalıtılmış ve yalıtılmış olarak transformatör yalıtım yağına batırılmıştır; Sigorta değişimi ve rutin inceleme için ayrılan çalışma pencereleri.

Trafo Ana Tankı (Orta Çekirdek Alanı)

Üç fazlı yağa batırılmış transformatör çekirdeği ve sargısı, yüksek gerilim bileşenleriyle ortak yağ deposu. Kolay izleme ve bakım için yağ seviyesi göstergesi, basınç tahliye vanası ve yağ tahliye vanası ile donatılmış, verimli ısı dağıtımı için üç tarafı açıkta kalan yapı.

Alçak Gerilim Çıkış Bölmesi (Sağ Taraf)

Transformatör tankından ayrılmış bağımsız çelik bölme. Kompakt devre kesiciler, çok fonksiyonlu güç ölçüm cihazları, terminal blokları ve reaktif güç kompanzasyon cihazları için ayrılmış montaj rayları. Akıllı güç izleme sisteminin kenetlenmesi için ayrılmış RS485 iletişimi.

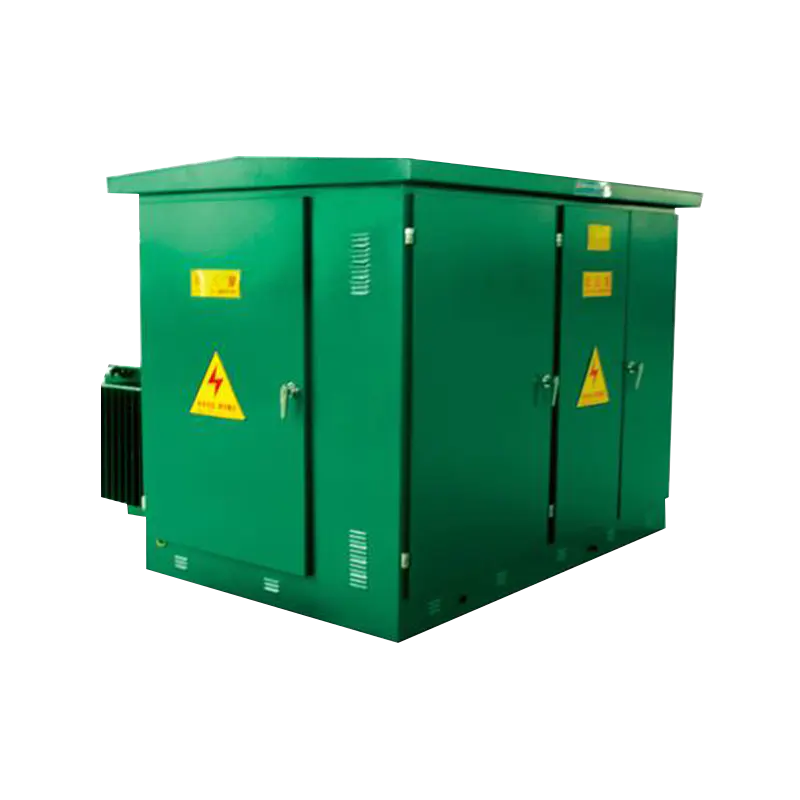

Harici Muhafaza

Yağmur suyu drenajı için eğimli üst kısmı olan entegre tek parça soğuk haddelenmiş çelik sac dolap. Pas önleyici elektrostatik dış mekan püskürtme, her bölmenin gizli bakımı için birden fazla kilitlenebilir dolap kapısı.

Öğe	Şartname
Modeli	ZGS12 Amerikan Tipi Ped Montajlı Trafo
Nominal Yüksek Gerilim	10kV / Maksimum Çalışma Gerilimi 12kV
Nominal Alçak Gerilim	AC 0,4kV (Üç fazlı Dört telli)
Nominal Frekans	50 Hz
Trafo Kapasite Aralığı	50kVA ~ 1600kVA
1 dk Güç Frekansı Dayanım Gerilimi	35kV (YG Tarafı)
Yıldırım Darbe Dayanım Gerilimi	75kV
Soğutma Yöntemi	ONAN Yağlı Kendiliğinden Soğutma
Muhafaza Koruma Sınıfı	IP34 (Dış Mekan Uygulaması)
Ortam Sıcaklığı	-45°C ~ 55°C
Gürültü Seviyesi (1m Mesafe)	≤55dB
Kurulum Türü	Dış Mekan Zemin Pedi Montajlı Kurulum
