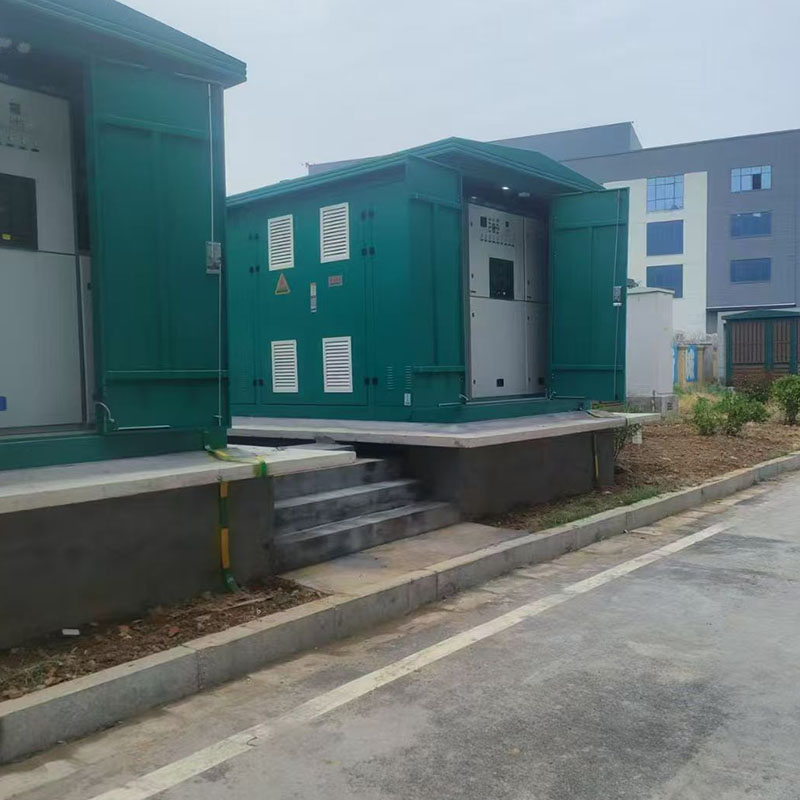

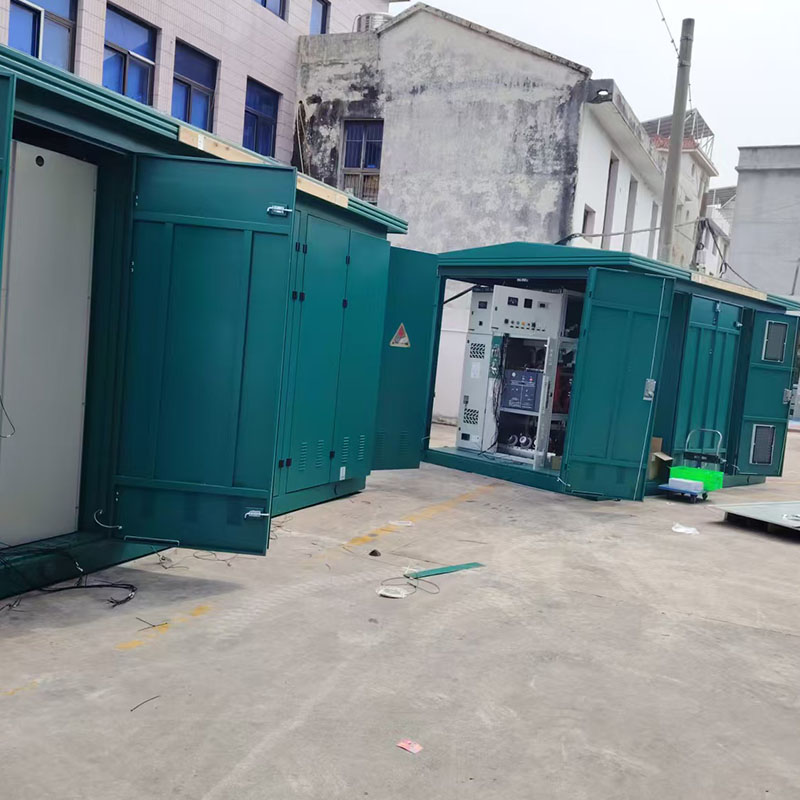

Avrupa Tipi Prefabrik Trafo Merkezi / ZGS Kombine Trafo

Ürüne Genel Bakış

ZGS12 Amerikan Tipi Ped Montajlı Transformatör, Mingtuo Electric tarafından bağımsız olarak geliştirilen entegre bir dış mekan prefabrik güç dağıtım ekipmanıdır. Yüksek voltajlı yük anahtarını, çift hassasiyetli geçmeli sigortaları, yağa batırılmış transformatörü ve düşük voltajlı çıkış kabinini, tamamen yalıtılmış ve tamamen yalıtılmış yağa batırılmış tasarımı benimseyen, ortak bir sızdırmaz yağ deposunda birleştirir.

Kentsel elektrik şebekesi yenilemesinde, konut topluluklarında, ticari plazalarda, dağıtılmış fotovoltaik enerji santrallerinde, endüstriyel parklarda ve geçici inşaat güç kaynağı projelerinde yaygın olarak uygulanan hem halka ağı hem de terminal tekli güç kaynağı modlarını destekler.

Temel Ürün Avantajları

Ultra Kompakt Entegre Tek Tanklı Yapı

Tüm yüksek voltaj koruma bileşenleri ve transformatör gövdesi, kapalı bir yağ tankını paylaşır. Toplam hacim, aynı kapasiteye sahip Avrupa kutu trafo merkezinin yalnızca 1/3 ~ 1/5'i olup, arazi işgalini ve inşaat maliyetini büyük ölçüde azaltır. Entegre tek kutulu tasarım, deniz ve kara taşımacılığını ve sahadaki temel yerleşimini basitleştirir.

Tam Yalıtım ve Dokunmaya Karşı Güvenli Yüksek Güvenlik

Yüksek gerilim gelen hatlarda tamamen yalıtılmış dirsekli kablo konnektörleri kullanılır; Kablo bağlantı parçasının dış yüzeyi sıfır elektrifikasyondur ve güvenli çalışma için dokunulabilirdir. Çift hassasiyetli takılabilir sigorta akım sınırlayıcı yedek sigorta, ikili aşırı akım ve aşırı yük koruması sağlayarak ekipmanın yanmasını önler. Üç noktalı topraklama tasarımı, elektrik çarpması kazalarını önlemek için açıkta kalan canlı parçaları ortadan kaldırır.

Düşük Bakım ve Uzun Hizmet Ömrü

Tamamen kapalı yağ deposu, yalıtkan yağı havadan izole ederek uzun süreli bakım gerektirmeden çalışma için yağın eskimesini yavaşlatır. Standart takılabilir sigorta ve kablo terminalleri, hasarlı bileşenlerin karmaşık sökme işlemlerine gerek kalmadan hızlı bir şekilde değiştirilmesine olanak tanır. Korozyon önleyici dış mekan elektrostatik kaplamalı soğuk haddelenmiş çelik muhafaza, yağmura, toza ve yüksek nemli dış ortamlara uyum sağlar.

Esnek Özelleştirilmiş Alçak Gerilim Bölmesi

Halka ana ağı ve terminal tekli güç kaynağı kablolama şemalarını destekleyerek güç kaynağı güvenilirliğini artırmak için kesintisiz güç anahtarlamayı gerçekleştirir. Alçak gerilim bölmesi, MCCB, çok fonksiyonlu güç sayaçları, ATS otomatik transfer anahtarı ve reaktif güç kompanzasyon modülleri için, kullanıcının yük gereksinimlerine göre tamamen özelleştirilebilen çok sayıda kurulum rayını saklı tutar.

Düşük Kayıplı Trafo Çekirdeği

Yerleşik yağa batırılmış transformatör, düşük yüksüz kayıp, düşük çalışma gürültüsü ve güçlü kısa devre ve aşırı yük direncine sahip, adım adım silikon çelik sac çekirdeği benimser. Hizmet ömrünü kısaltmadan uzun süreli aşırı yük çalışmasına olanak tanır ve sürekli ağır yük endüstriyel senaryoları için stabildir.

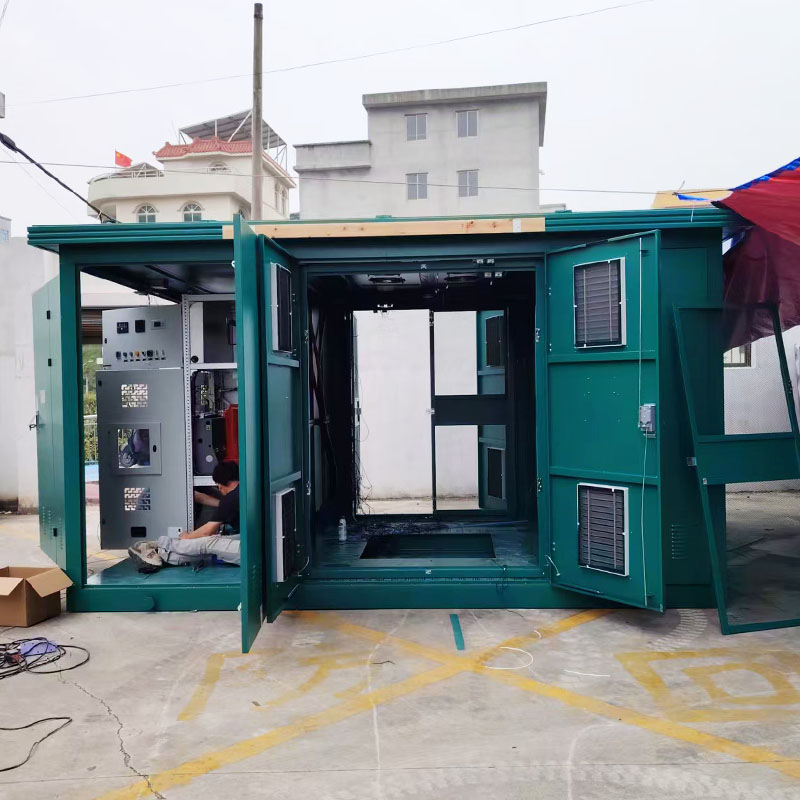

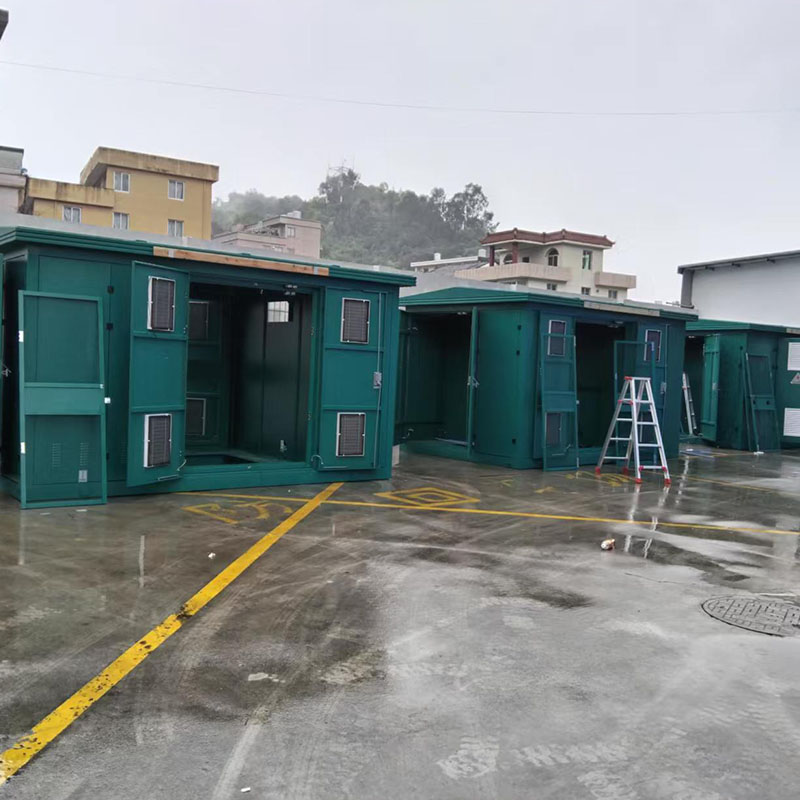

İç Yapı
Yüksek Gerilim Bölmesi (Sol Taraf) Yük anahtarı, çift hassasiyetli geçmeli sigorta, dirsekli kablo konnektörleri ve yağa batırılmış paratoner ile donatılmıştır. Tüm yüksek voltajlı canlı bileşenler, tamamen yalıtılmış ve yalıtılmış olarak transformatör yalıtım yağına batırılmıştır; Sigorta değişimi ve rutin inceleme için ayrılmış çalışma pencereleri.

Transformatör Ana Tankı (Orta Çekirdek Alanı) Üç fazlı yağa batırılmış transformatör çekirdeği ve sargısı, yüksek gerilim bileşenleriyle ortak yağ deposu. Kolay izleme ve bakım için yağ seviyesi göstergesi, basınç tahliye vanası ve yağ tahliye vanasıyla donatılmış, verimli ısı dağıtımı için üç taraflı açık radyatör yapısı.

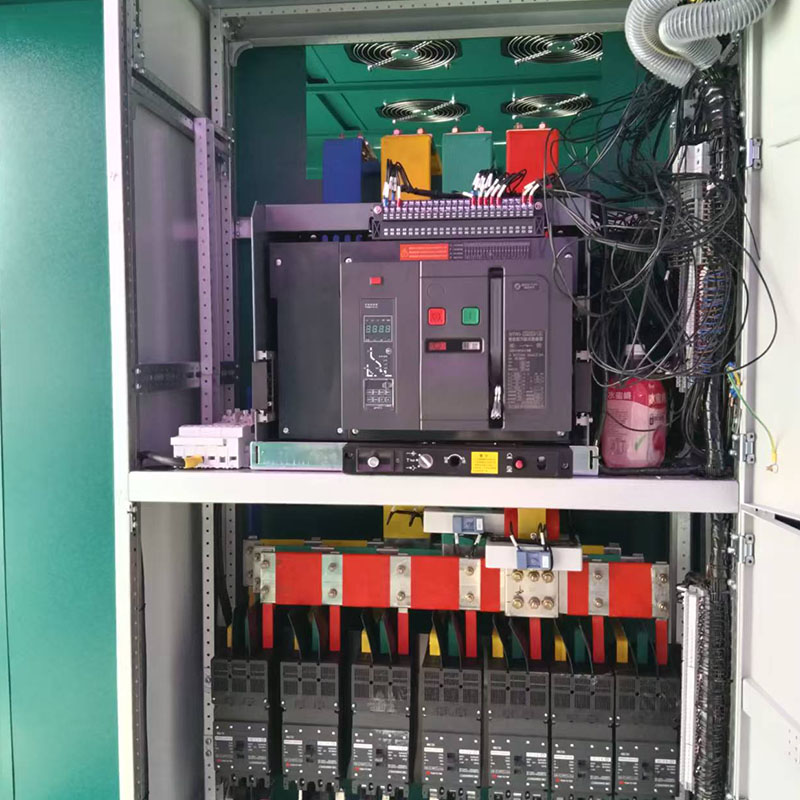

Alçak Gerilim Çıkış Bölmesi (Sağ Taraf) Trafo tankından ayrılmış bağımsız çelik bölme. Kompakt devre kesiciler, çok fonksiyonlu güç ölçüm cihazları, terminal blokları ve reaktif güç kompanzasyon cihazları için ayrılmış montaj rayları. Akıllı güç izleme sisteminin kenetlenmesi için ayrılmış RS485 iletişimi.

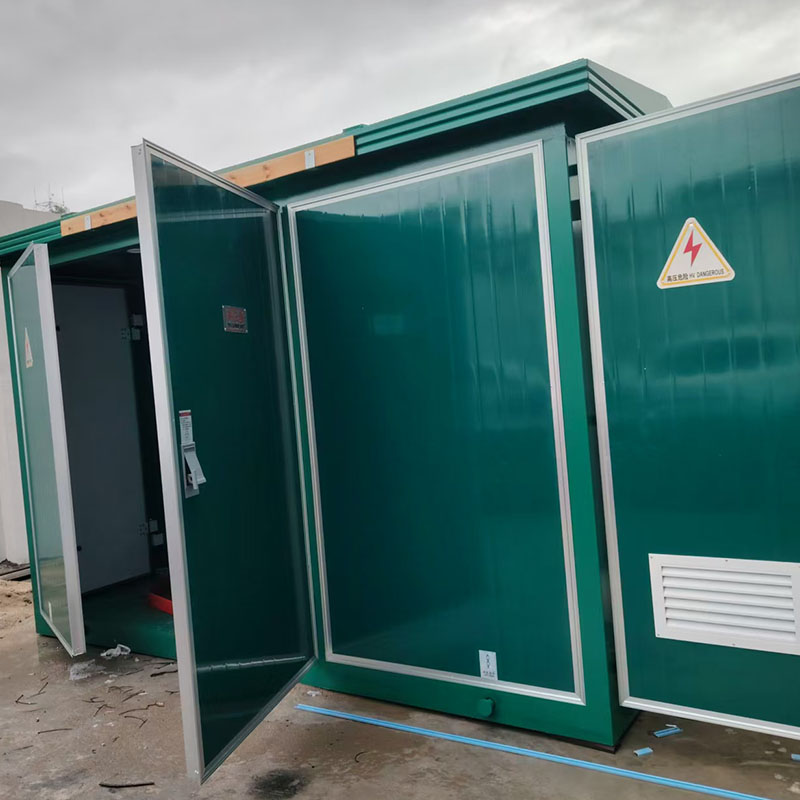

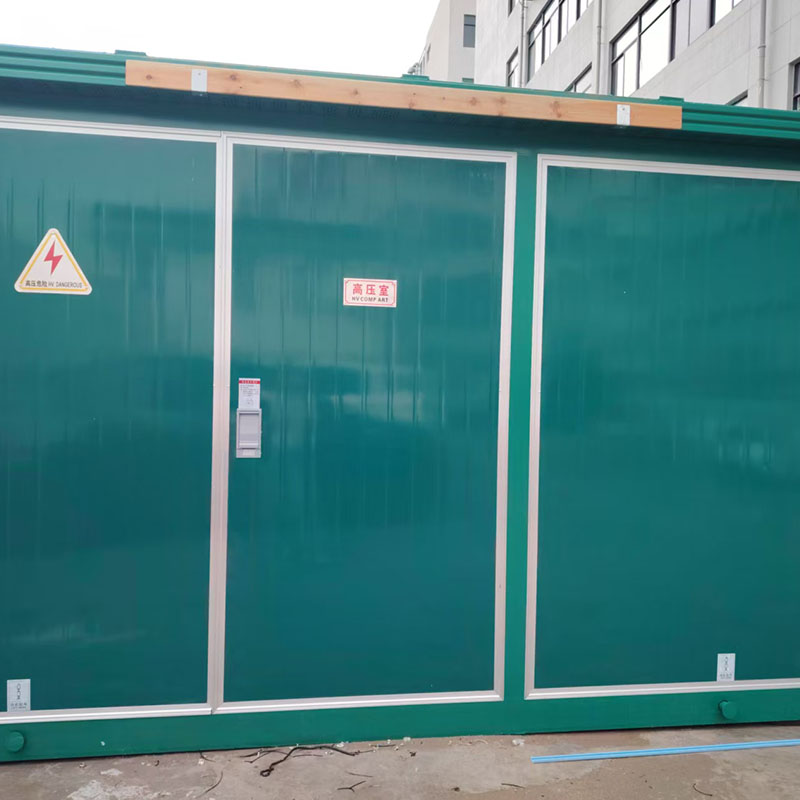

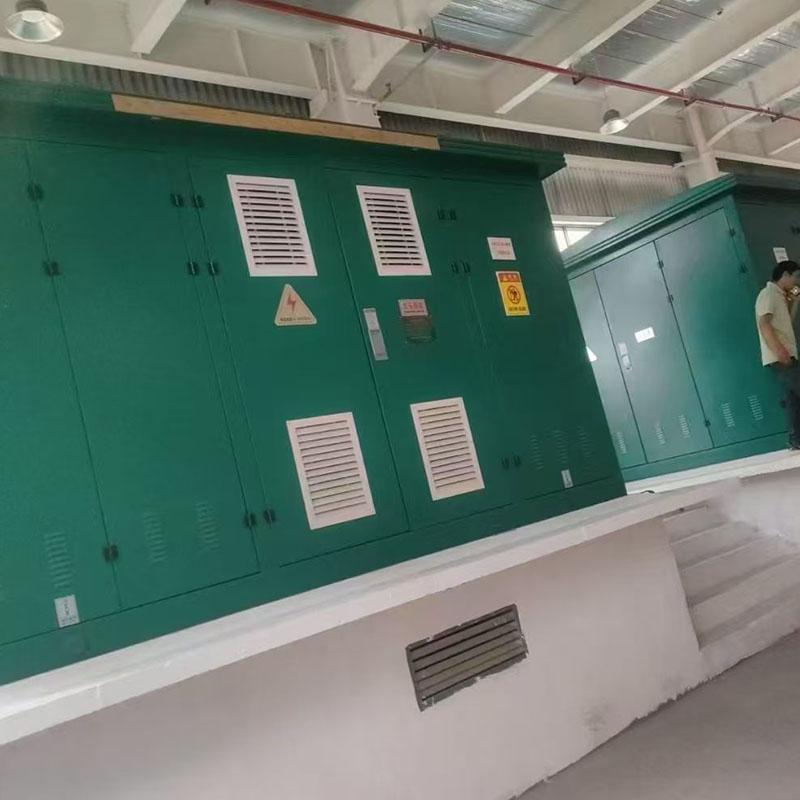

Dış Muhafaza Yağmur suyu drenajı için eğimli üst kısmı olan entegre tek parça soğuk haddelenmiş çelik sac dolap. Pas önleyici elektrostatik dış mekan püskürtme, her bölmenin gizli bakımı için birden fazla kilitlenebilir dolap kapısı.

Uygulama Senaryoları

Kentsel enerji şebekelerinin yenilenmesi, konutlar, okullar, hastaneler ve ticari alışveriş merkezleri; Güç dağıtımını destekleyen dağıtılmış fotovoltaik enerji santralleri, rüzgar santralleri ve enerji depolama; Endüstriyel fabrika atölyeleri, madencilik işletmeleri ve park güç kaynağı; Karayolları, tüneller, demiryolu taşımacılığı ve belediye projeleri için geçici inşaat güç kaynağı; Kırsal güç dağıtım ağı ve sokak aydınlatması merkezi güç kaynağı.
