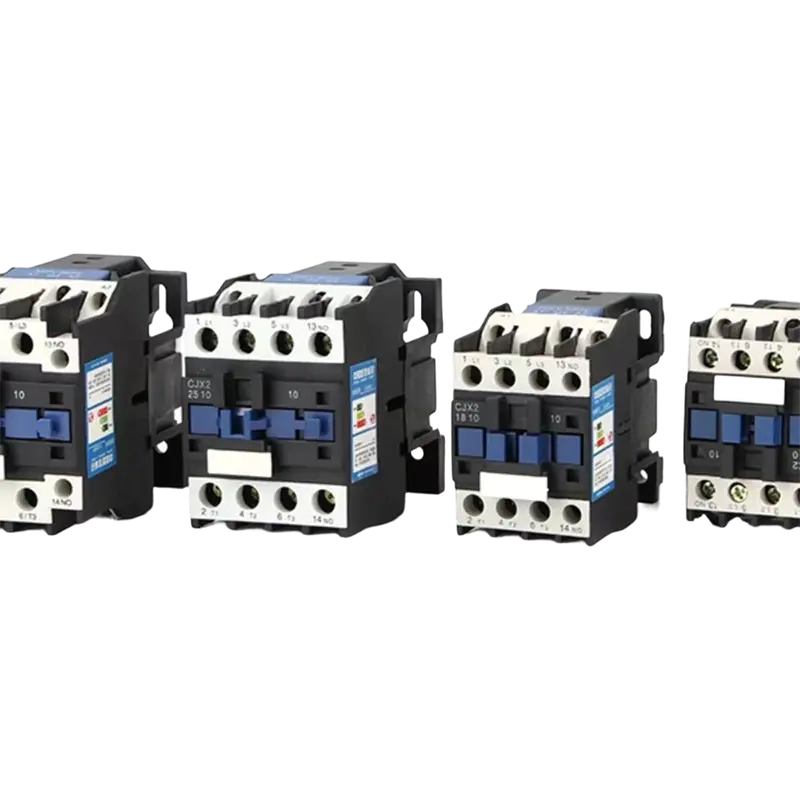

Ana sayfa / Ürünler / Diğer Ürünler / Kontaktörler / Manyetik AC Kontaktör 25A 220V – DIN Raylı Motor Kontrol Anahtarı

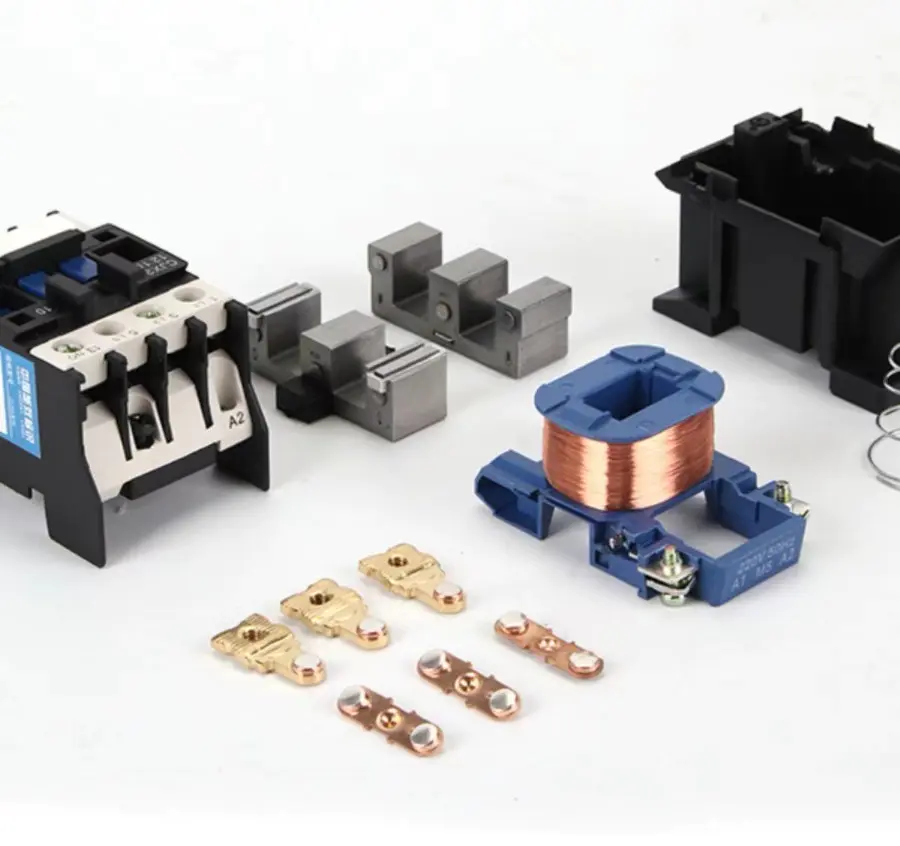

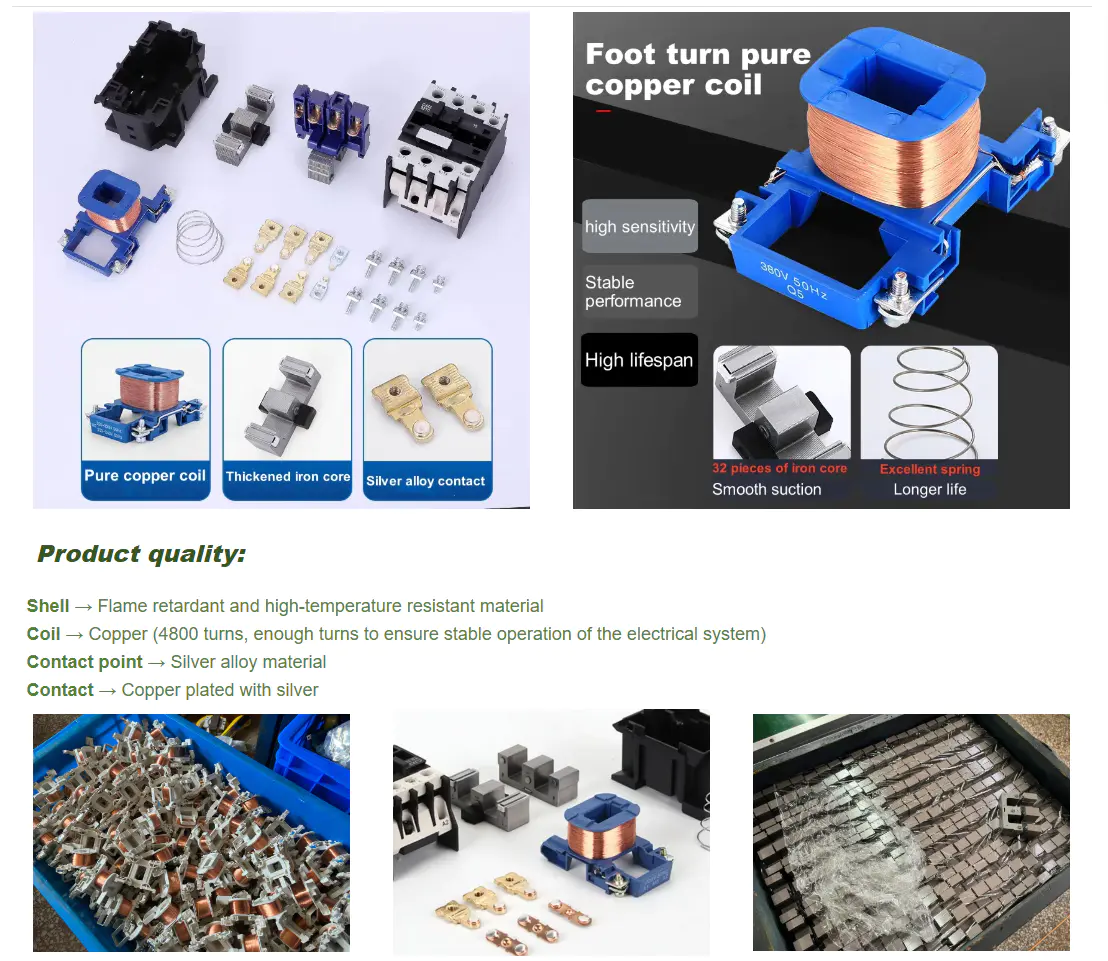

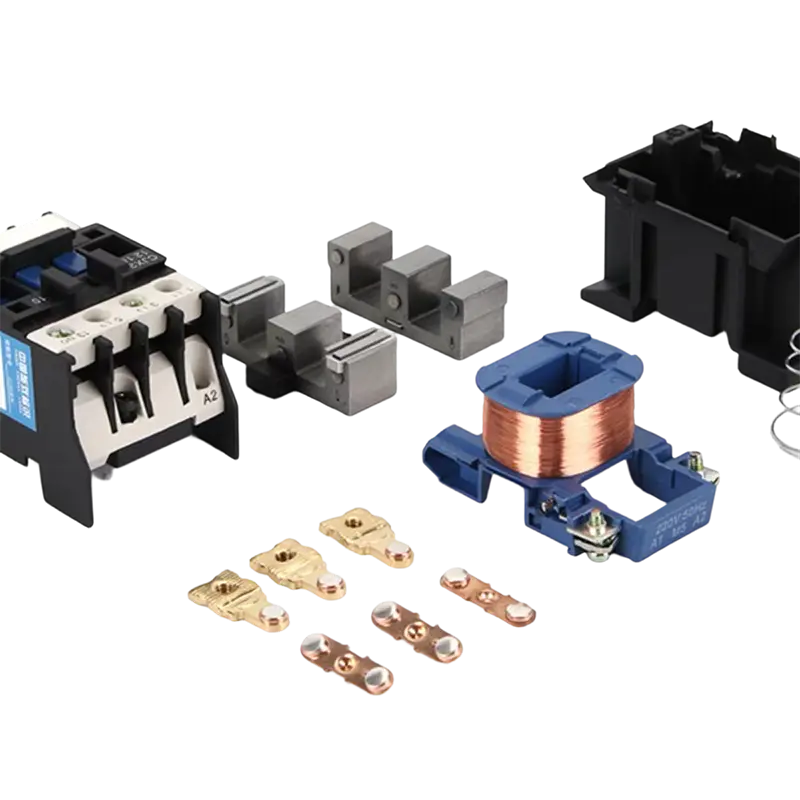

Çalışma Prensibi: AC kontaktörü açıldığında, iç bobin bir manyetik alan oluşturacak, hareketli demir çekirdeğin ve sabit demir çekirdeğin birlikte çekilmesine neden olacak, kontak sistemini sabit kontakla temas ettirecek ve devreyi iletecektir. Bobin gücü kesildikten sonra emme kuvveti kaybolur ve sıfırlama yayı hareketli demir çekirdeği yukarı iterek kontakların ayrılmasına ve devrenin kopmasına neden olur.
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases

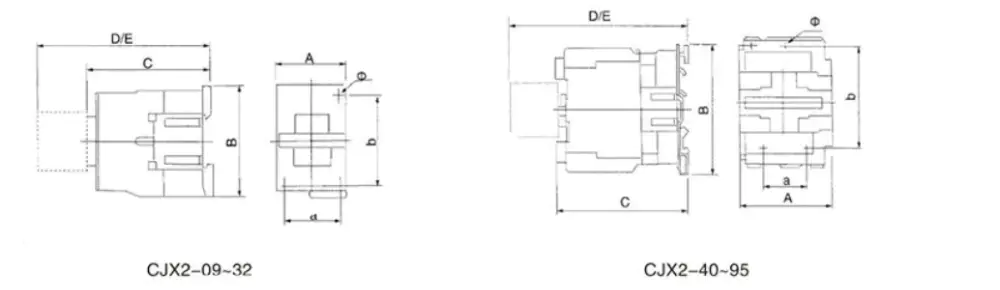

| MODELİ | bir (mm) | B (mm) | C (mm) | D (mm) | E (mm) | bir (mm) | b (mm) | Φ (mm) |
| D09~12 | 47 | 76 | 82 | 11 | 133 | 34/35 | 50/60 | 4.5 |
| D18 | 47 | 76 | 87 | 118 | 138 | 34/35 | 50/60 | 4.5 |
| D25 | 57 | 86 | 95 | 126 | 146 | 40 | 48 | 4.5 |
| D32 | 57 | 86 | 100 | 131 | 151 | 40 | 48 | 4.5 |
| D40~65 | 77 | 129 | 116 | 145 | 165 | 40 | 100/110 | 6.5 |
| D80~95 | 87 | 129 | 127 | 175 | 195 | 40 | 100/110 | 6.5 |
| Modelii Türü | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| Nominal çalışma akımı (A) | AC3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| Üç fazlı motor AC－3 seviyesi (kw) | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| Anmaısıtma akımıIth(A) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| Elektrik ömrü (10000 döngü) | AC3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| Mekanik ömür (10000 döngü) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| İletişim modeli | 3P YOK | 3P NC YOK | |||||||||
| Model | Nominal akım (A) | Ana iletişim | Yardımcı kontak | Tek fazlı yük gücü (kW) | Üç fazlı yük gücü (kW) |
| CJX2-0910 | 9A | 3Hayır | 1Hayır | 1.8KW | 3.5KW |
| CJX2-0901 | 9A | 3Hayır | 1NC | 1.8KW | 3.5KW |

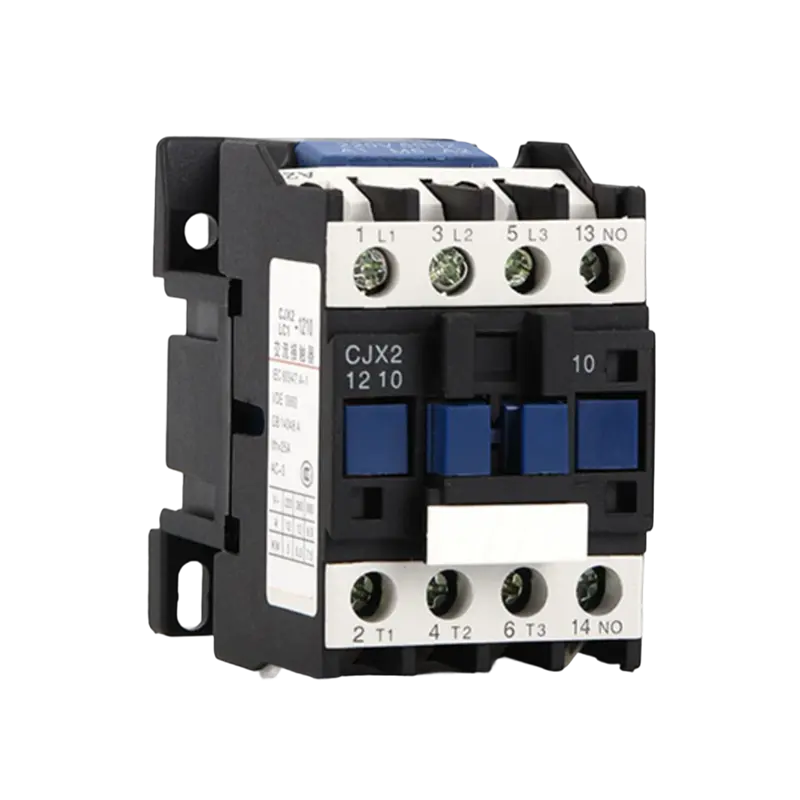

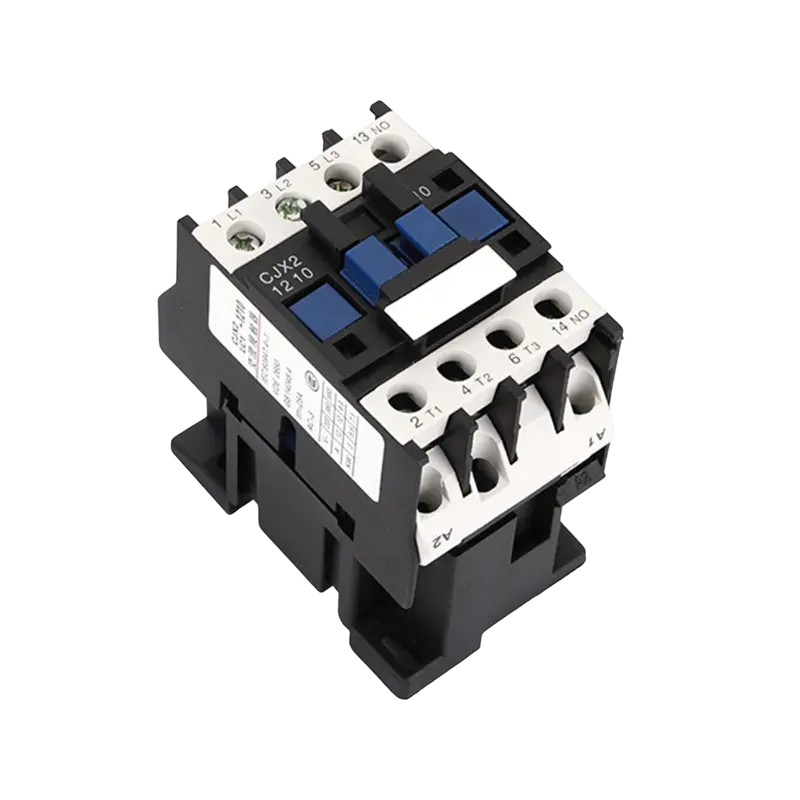

| CJX2-1210 | 12A | 3Hayır | 1Hayır | 2.5KW | 5KW |
| CJX2-1201 | 12A | 3Hayır | 1NC | 2.5KW | 5KW |
| CJX2-1810 | 18A | 3Hayır | 1Hayır | 3.5KW | 7.5KW |
| CJX2-1801 | 18A | 3Hayır | 1NC | 3.5KW | 7.5KW |
| CJX2-2510 | 25A | 3Hayır | 1Hayır | 5KW | 8.5KW |
| CJX2-2501 | 25A | 3Hayır | 1NC | 5KW | 8.5KW |

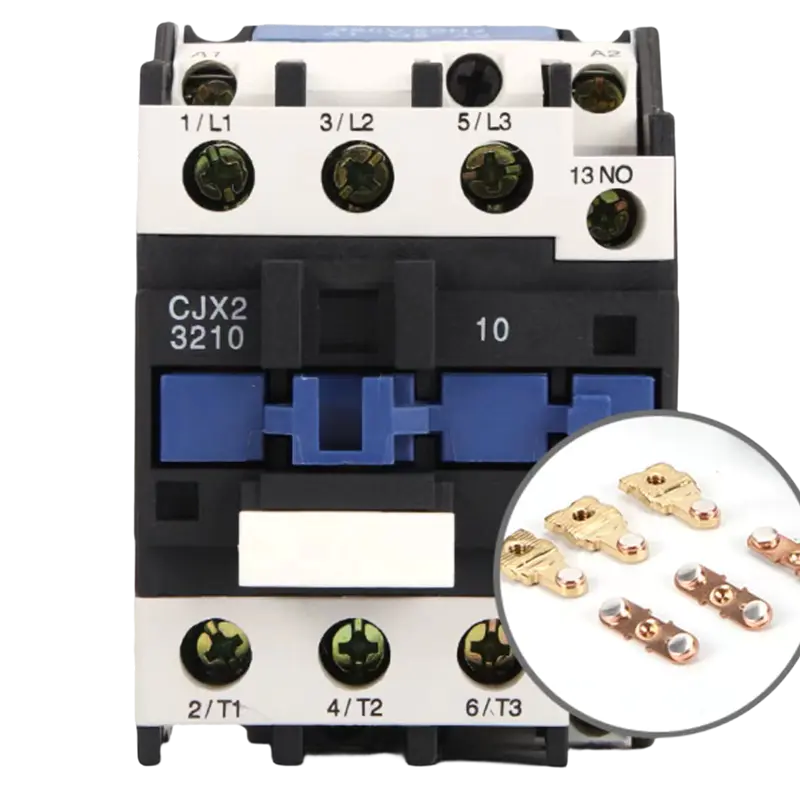

| CJX2-3210 | 32A | 3Hayır | 1Hayır | 6KW | 12KW |
| CJX2-3201 | 32A | 3Hayır | 1NC | 6KW | 12KW |
| CJX2-4011 | 40A | 3Hayır | 1Hayır 1NC | 8KW | 18.5KW |
| CJX2-5011 | 50A | 3Hayır | 1Hayır 1NC | 10KW | 24KW |
| CJX2-6511 | 65A | 3Hayır | 1Hayır 1NC | 12.5KW | 28KW |
| CJX2-8011 | 80A | 3Hayır | 1Hayır 1NC | 15.5KW | 37KW |
| CJX2-9511 | 95A | 3Hayır | 1Hayır 1NC | 18.5KW | 44KW |
