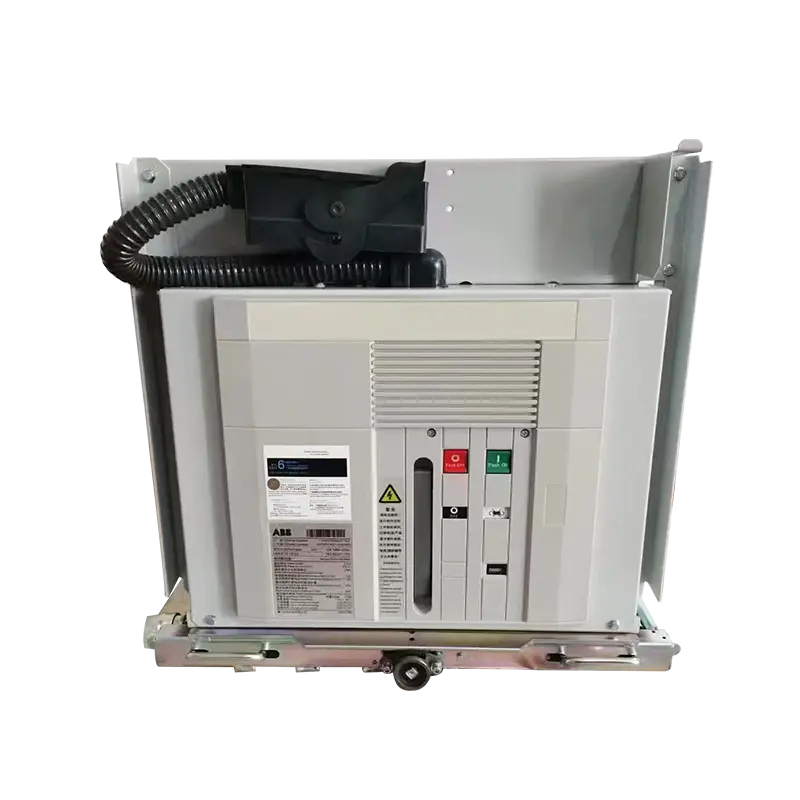

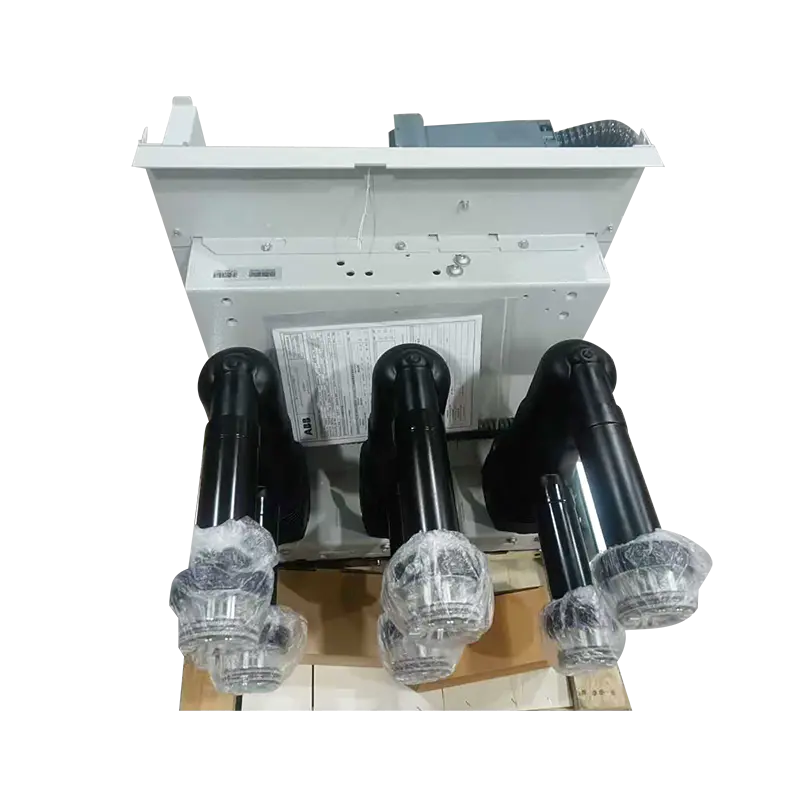

Toptan VD4 12kV Orta Gerilim İç Mekan Vakumlu Devre Kesici, 630A–1250A
Ana sayfa / Ürünler / Vakumlu Devre Kesiciler / Kapalı Alan Vakumlu Devre Kesiciler / VD4 12kV Orta Gerilim İç Mekan Vakumlu Devre Kesici, 630A–1250A
- High Voltage Vacuum Circuit Breaker
- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

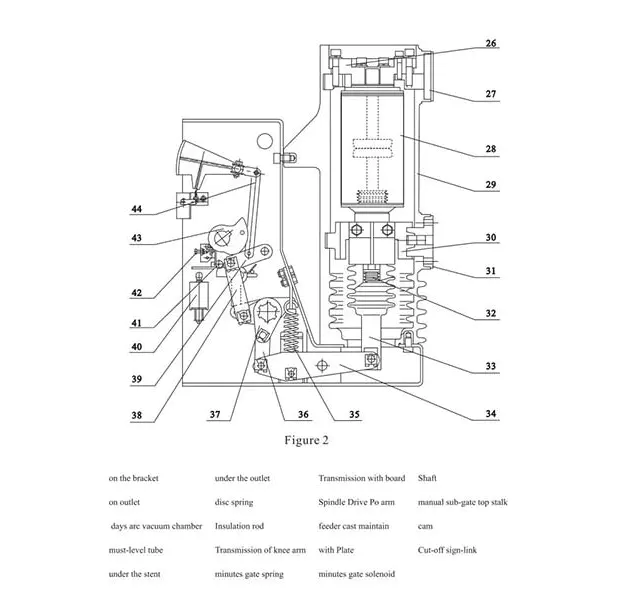

- VCB Composition
Normal şartlarda ana kontaklar sürekli akım akışını sağlamak için kapalı kalır. Aşırı akım veya kısa devre tespit edildiğinde yay mekanizması kontakları hızlı bir şekilde ayırır ve vakum kesicinin içinde bir ark üretir. Ark soğutulur ve söndürülür, böylece arızalı devre güvenli bir şekilde izole edilir ve aşağı yöndeki ekipmanın hasar görmesi önlenir. Bu, yüksek operasyonel güvenilirlik ve minimum bakım gereksinimi sağlar.
 |  |

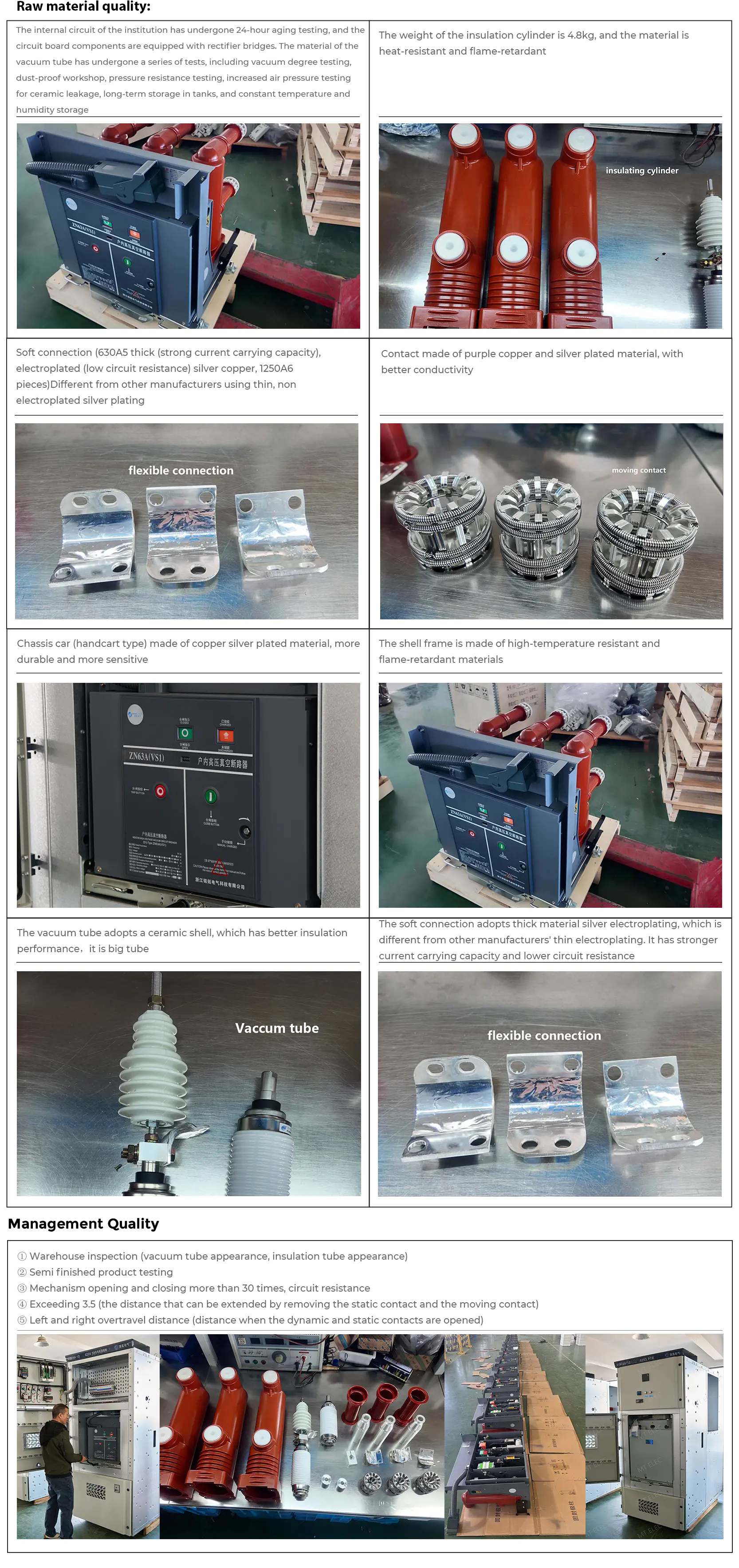

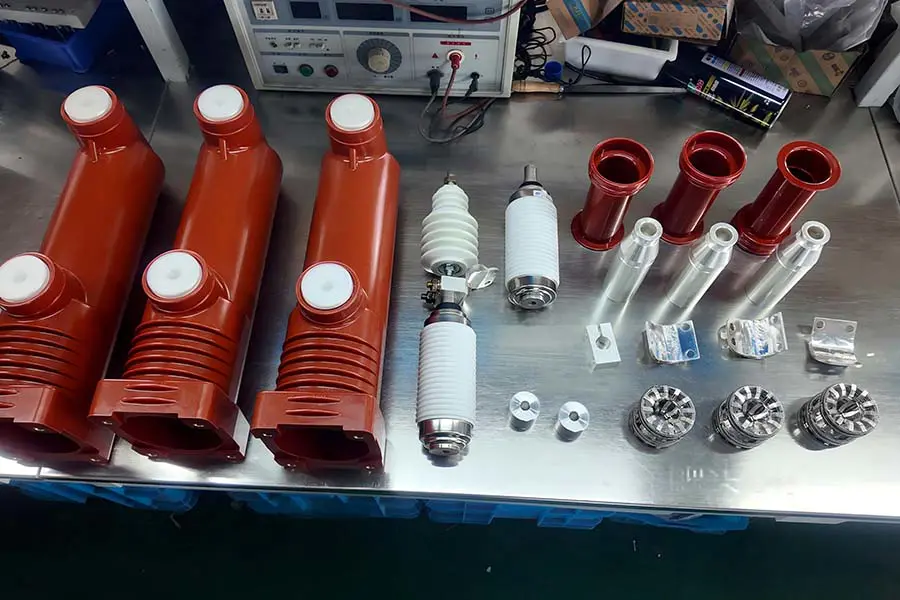

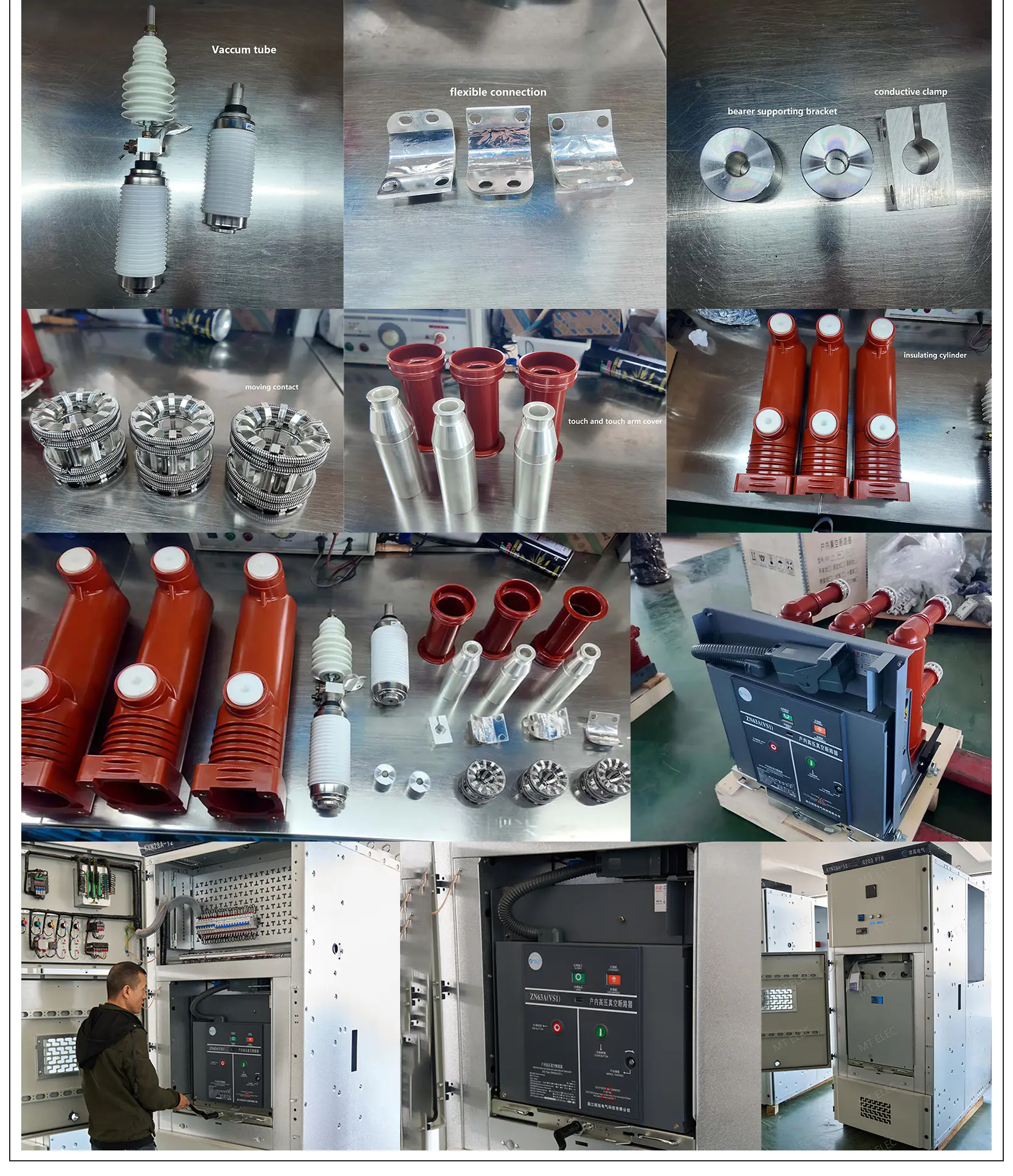

Ürün Aksesuarları

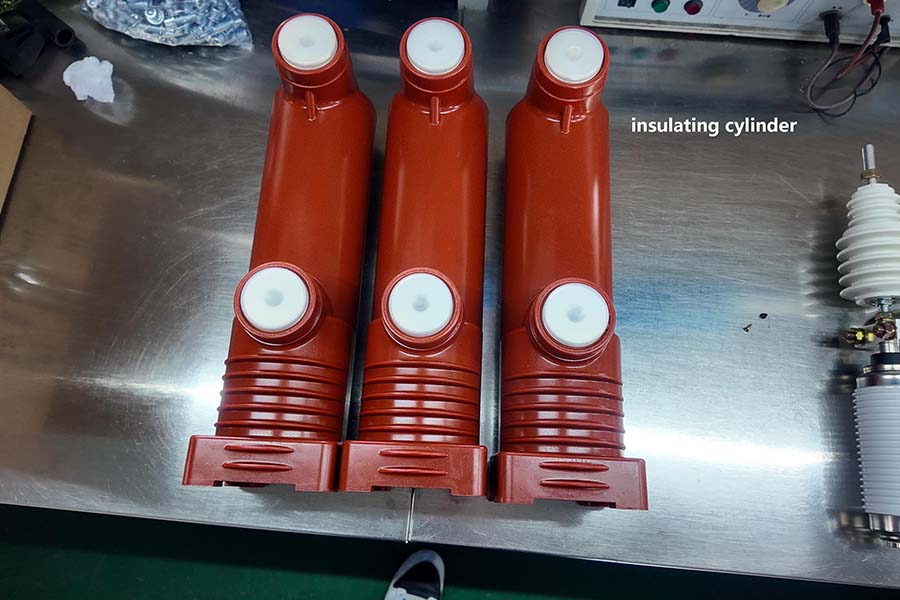

Insulating Cylinder

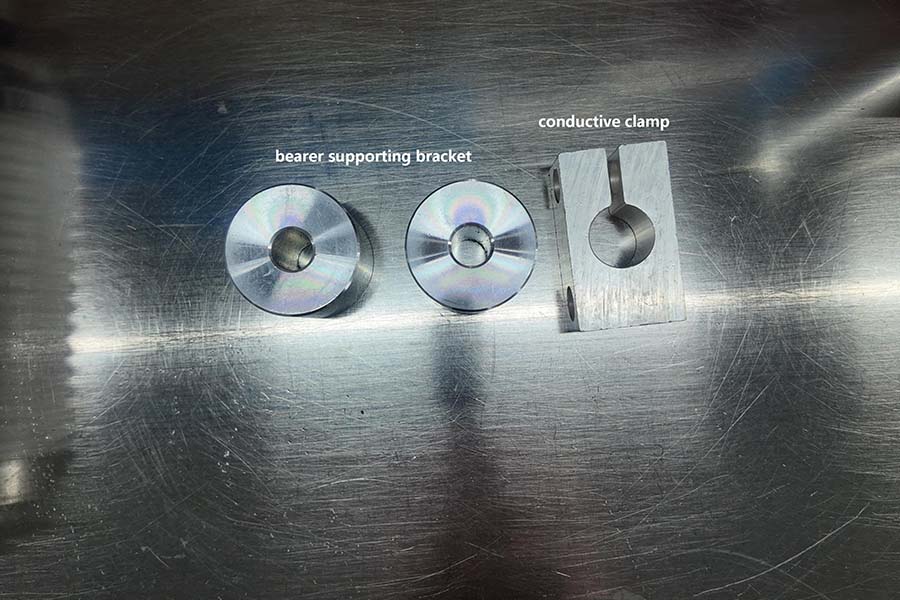

Bearer Supporting Bracket

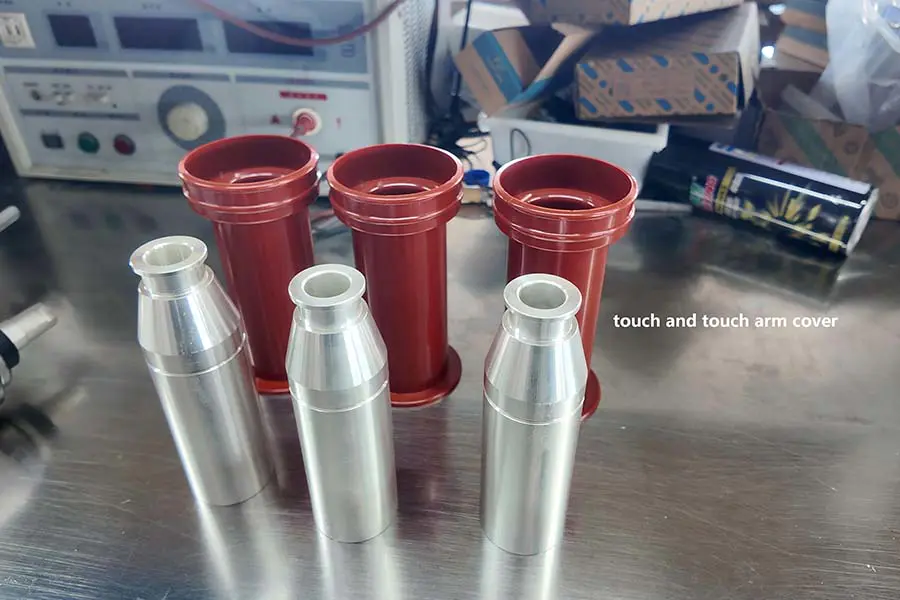

Touch And Touch Arm Cover

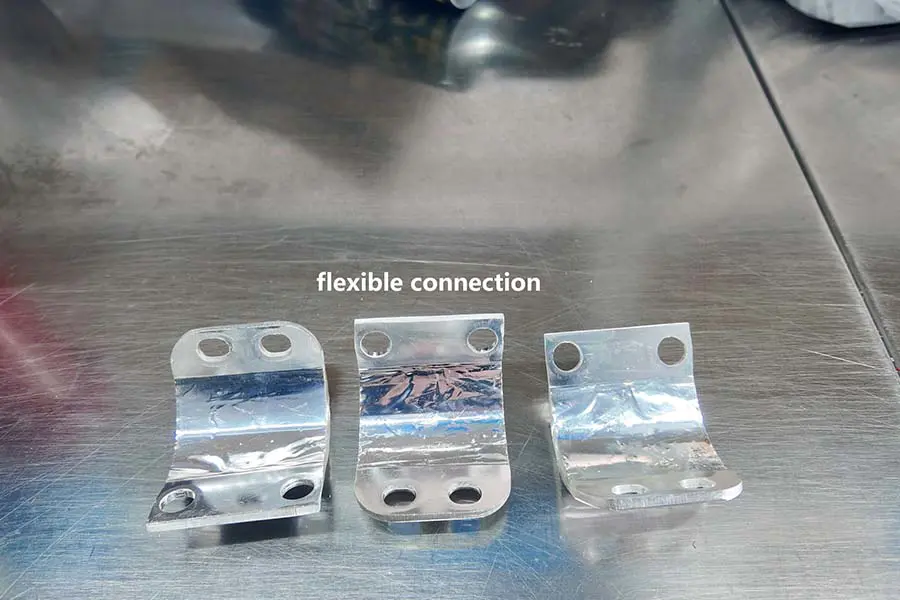

Flexible Connection

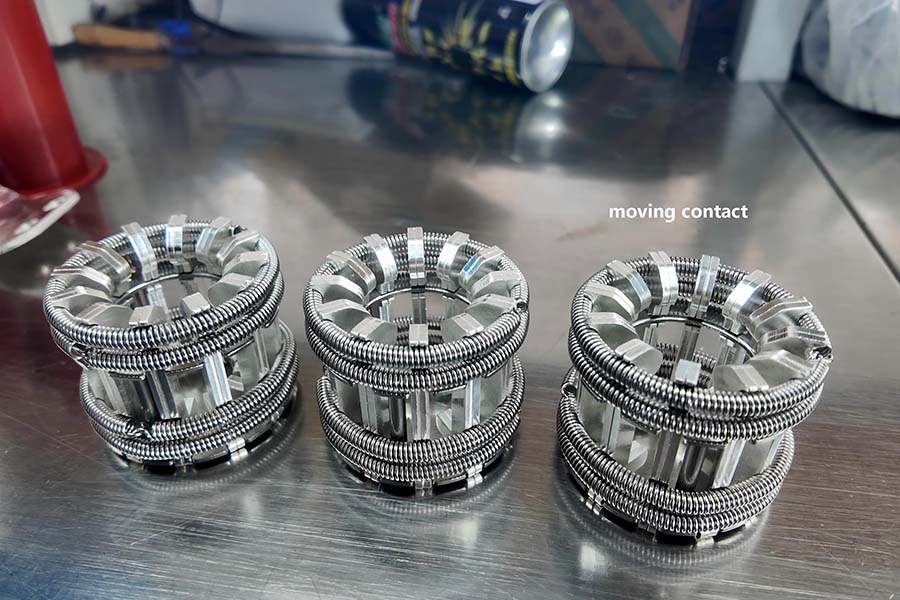

Moving Contact

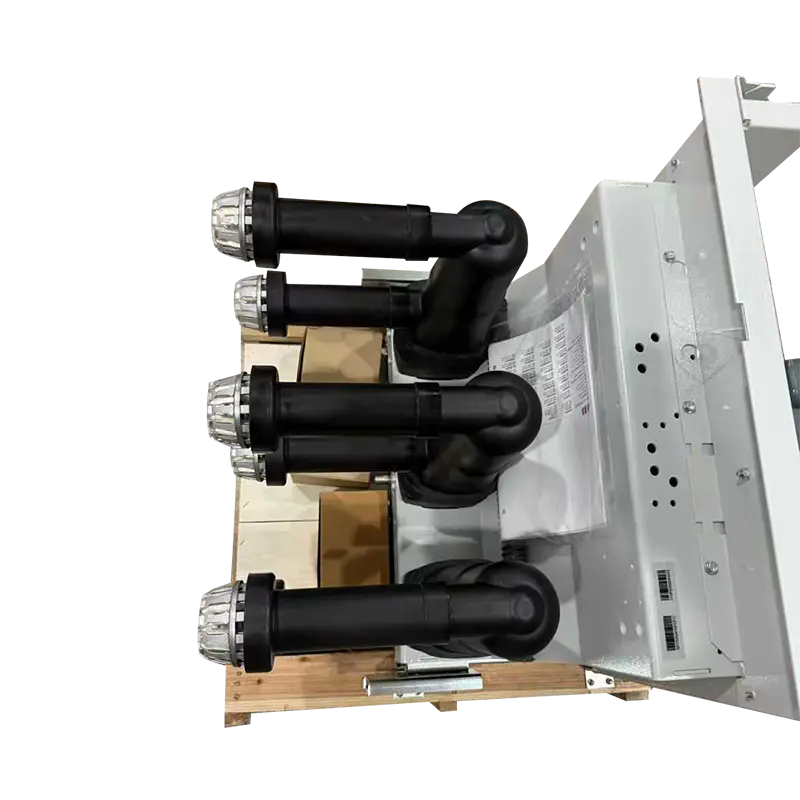

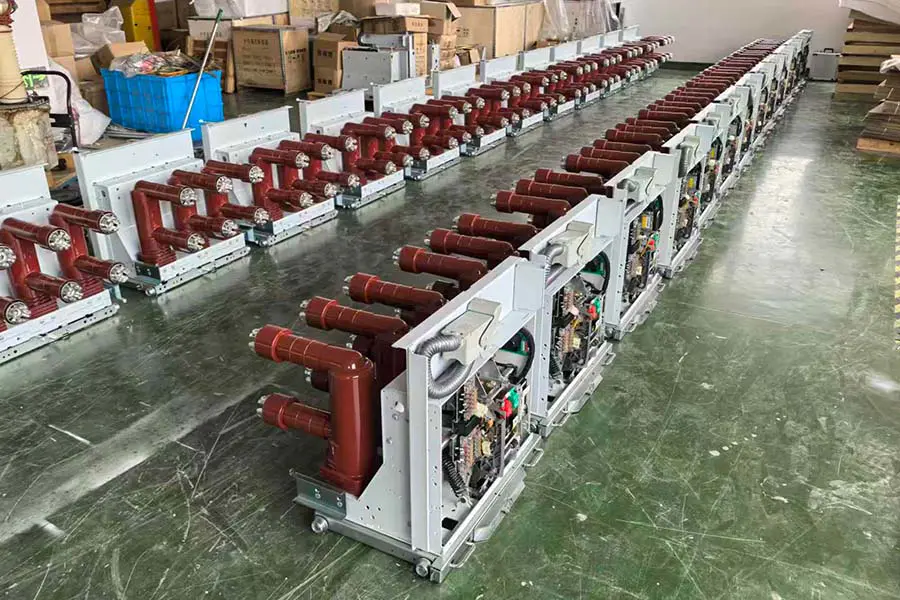

Main Product
Insulating Cylinder

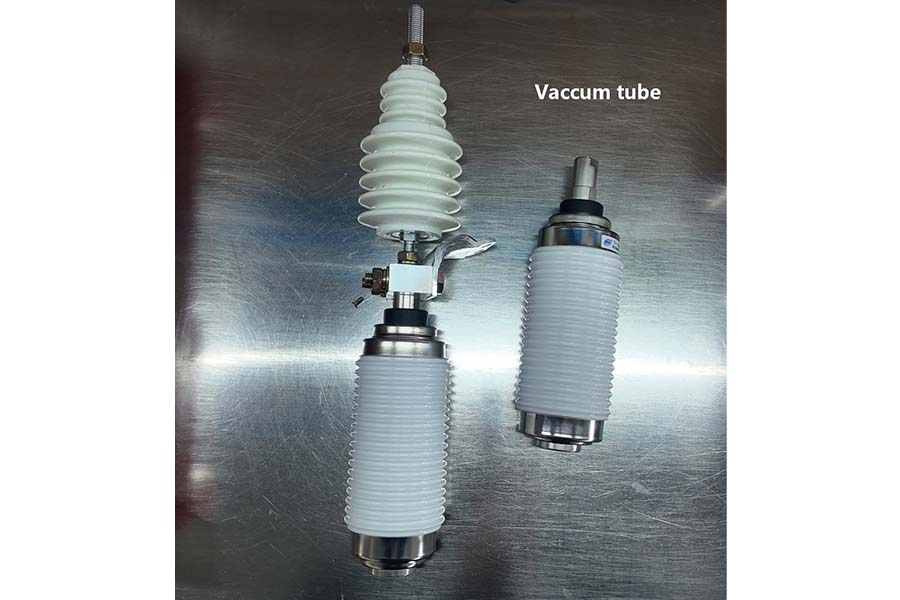

Vaccum Tube
- Withstand Voltage Test

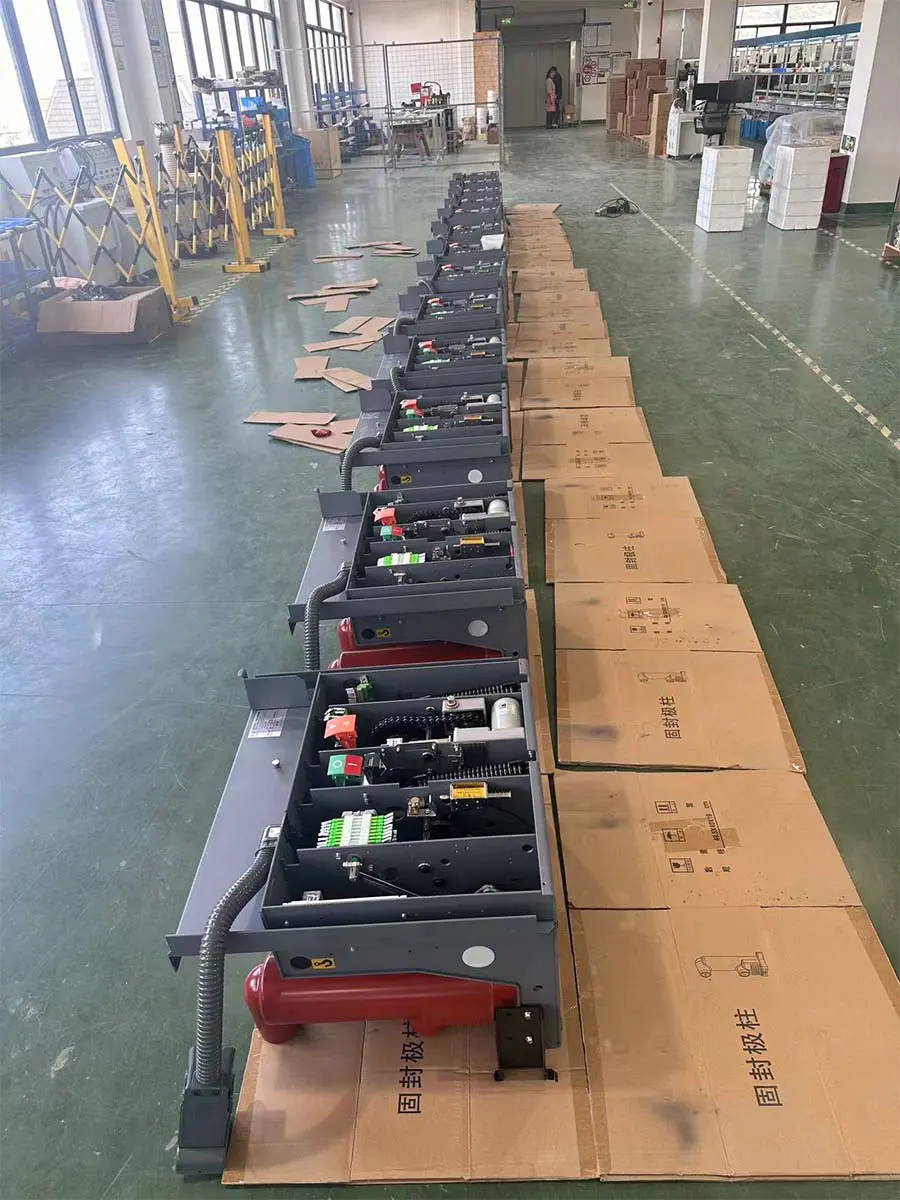

- Product Debugging
- Product Debugging
- Product Debugging
- Product Debugging
- Withstand Voltage Test
- Mechanical Characteristic Testing
- Product Debugging
- Test the opening and closing speed, time, synchron
- High Voltage Vacuum Circuit Breaker
- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

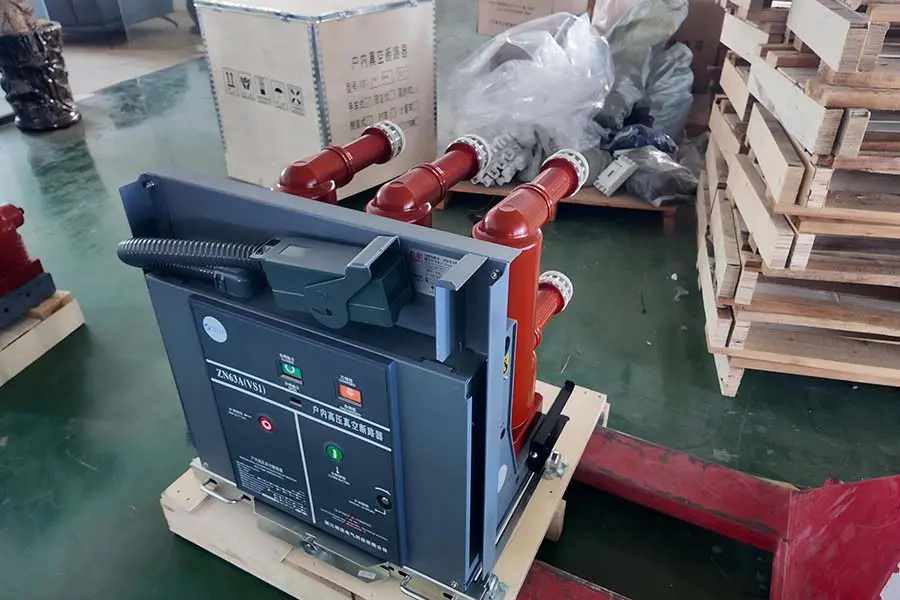

Taşıma güvenliğini sağlamak amacıyla elektrikli ürünlerimiz güçlendirilmiş ahşap kasalar içerisinde ihraç edilmektedir. Kasalar ısıl işleme tabi tutuluyor ve ISPM-15 işaretini taşıyor, bu da gümrük işlemlerinin hızlı bir şekilde yapılmasını sağlıyor. Yükseltilmiş taban tasarımı forkliftin çalışmasını kolaylaştırırken dahili darbe emici bağlantı elemanları ürünlerin sağlam bir şekilde ulaşmasını sağlar. Tüm dış kasalar açıkça etiketlenmiştir ve uluslararası lojistik standartlarına uygundur.
-

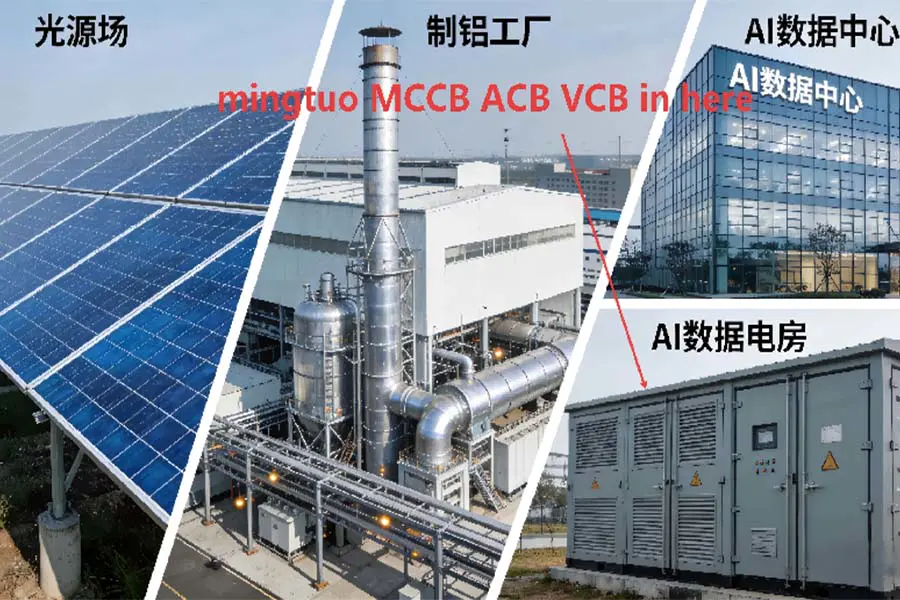

Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-

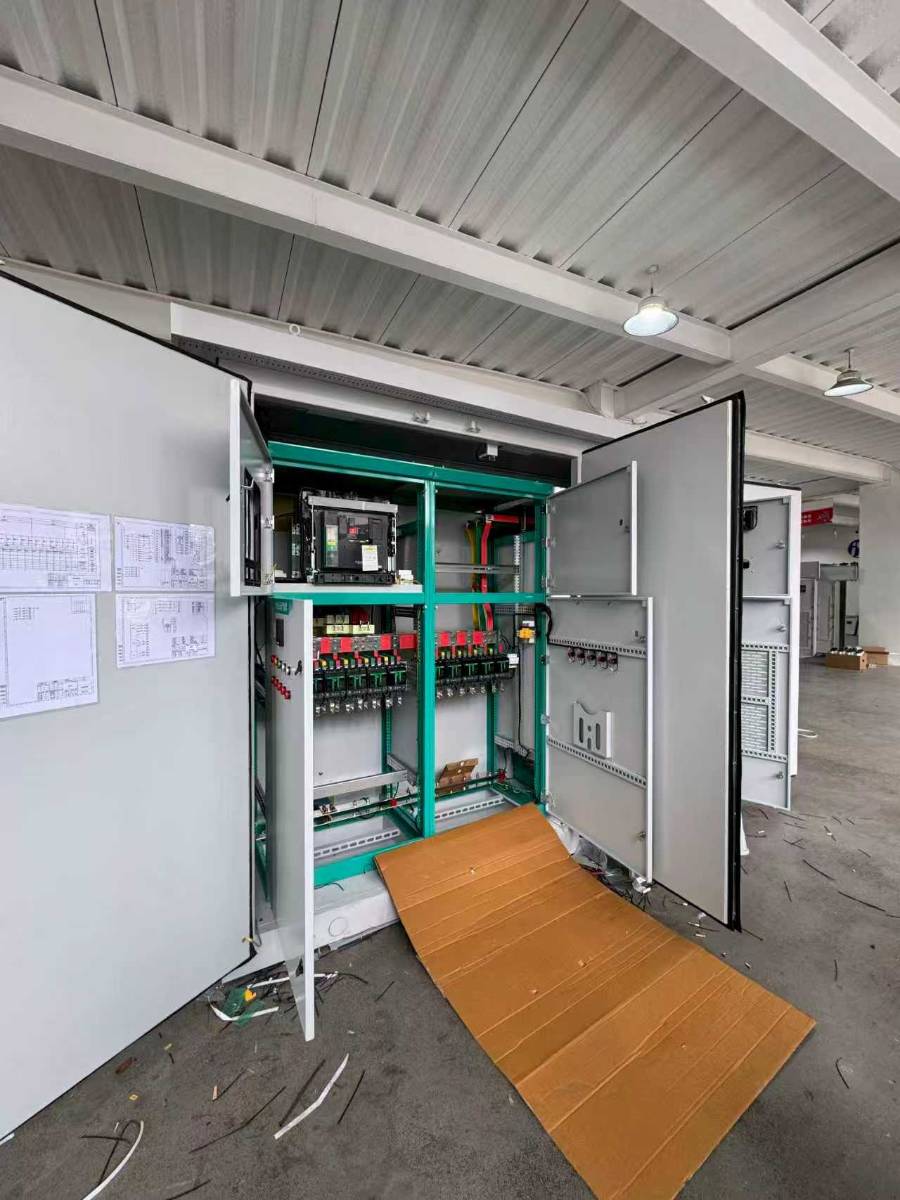

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| Hayır | Öğe | Birimler | Değeri say |
| 1 | Nominal voltaj | - | 12 24 35 |
| 2 | Nominal voltaj (short-term frequency tolerance 1min) | kV | 42 |
| 3 | Nominal voltaj tolerance lightning shocks peak | - | 75 |
| 4 | Nominal frekans | Hz. | 50 |
| 5 | Nominal akım | A | 630、1250 |
| 630、1250、1600、2000、2500、3150 | |||
| 1250、1600、2000、2500、3150、4000 | |||
| 6 | Nominal kısa açık devre akımı | ka | 20/25、31.5、40 |
| 7 | Nominal voltaj short tolerance | ka | 20/25、31.5、40 |
| 8 | Nominal kısa süre | s | 4 |
| 9 | Nominal akım peak tolerance | ka | 50/63、80、100 |
| 10 | Nominal kısa devre akımı yakın | ka | 50/63、80、100 |
| 11 | İkincil devre frekansı voltaj toleransı 1 dak) | V | 2000 |
| 12 | Nominal tek geri kapasitör seti açık devre akımı | A | 630/400 (40ka 800/400) |
| 13 | Nominal kapasitör yakın akımları ayarladı | ka | 12,5 (frekans 1000Hz'den büyük değil) |
| 14 | Fren-fren süresi (nominal gerilim) | Bayan | ≤50 |
| 15 | Besleyici süresi (nominal voltaj) | Bayan | ≤100 |
| 16 | Mekanik ömür | - | 20000 |
| 17 | Nominal akım open circuit times (life) | Anahtarlama | 20000 |
| 18 | Nominal kısa devre akımı açık devre | - | 50(40kA≤30) |
| 19 | Dinamik ve statik temas, aşınma kalınlığına izin verir | mm | 3 |
| 20 | Nominal çalışma voltajı besleyici | - | - |
| 21 | Nominal voltaj break-brake operations | V | AC110/220 DC110/220 |
| 22 | Depolama motoru anma gerilimi | - | - |
| 23 | Depolama motorunun güç değeri | W | 70 |
| 24 | Depolama süresi | s | ≤10 |
| 25 | Kontak açılma mesafesi | mm | 11 ± 1 |
| 26 | Süper yolculuk | - | 3,5 ± 0,5 |
| 27 | Kapanış kontağının sıçrama süresi | Bayan | ≤240(A≤3) |
| 28 | Cinselliğin farklı aşamalarında kapanan üç fazlı noktalar | - | ≤2 |
| 29 | Ortalama kapı hızı (temas ayırma-6mm) | m/snn | 0,9–1,2 |
| 30 | Ortalama kapanma hızı (6mm-kontak kapanması) | m/snn | 0,5–0,8 |
| 31 | Lider elektrik devresi direnci | μΩ | ≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400) |
| 32 | Kontaktör besleyici temas basıncı | N | 2000±200(2000A)、2400±200(25kA) 3100±200(31,5kA)、4250±250(40kA) |
| 33 | Nominal çalışma sırası | - | Puanlar - 0,3 saniye - ve puanlar 180'ler - ve - |
