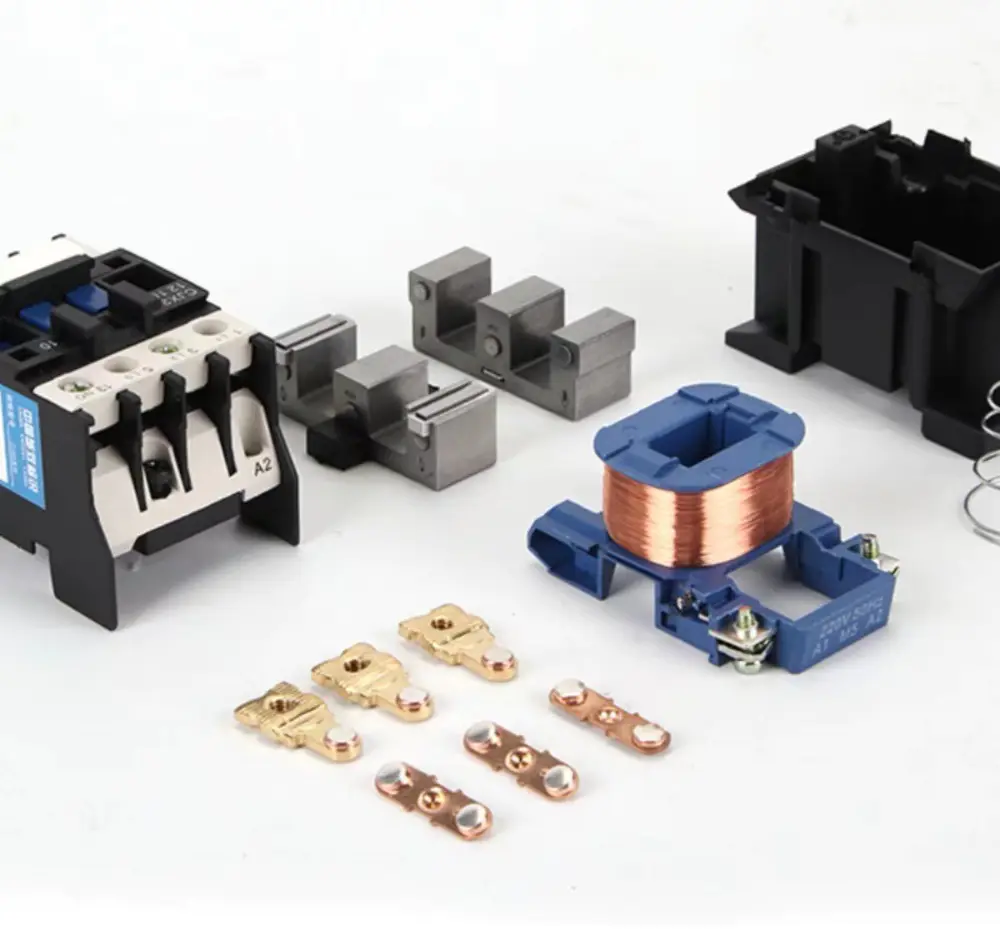

AC kontaktöre güç verildiğinde, dahili bobin bir manyetik alan üreterek hareketli demir çekirdeğin ve sabit demir çekirdeğin birlikte çekilmesine neden olur, kontak sistemini sabit kontakla temas etmeye ve devreyi iletmeye yönlendirir. Bobin gücü kesildikten sonra emme kuvveti kaybolur ve sıfırlama yayı hareketli demir çekirdeği yukarı iterek kontakların ayrılmasına ve devrenin kopmasına neden olur.

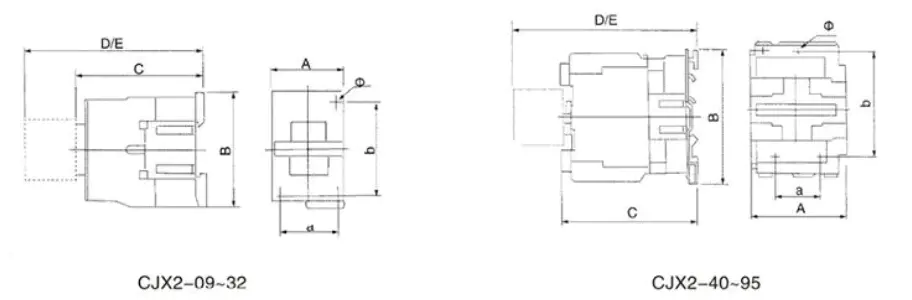

| D09~95 kontaktörler için kullanılır | ||||||||
| MODELİ | A | B | C | D | E | a | b | Ф |
| D09~12 | 47 | 76 | 82 | 11 | 133 | 34/35 | 50/60 | 4.5 |
| D18 | 47 | 76 | 87 | 118 | 138 | 34/35 | 50/60 | 4.5 |
| D25 | 57 | 86 | 95 | 126 | 146 | 40 | 48 | 4.5 |
| D32 | 57 | 86 | 100 | 131 | 151 | 40 | 48 | 4.5 |
| D40~65 | 77 | 129 | 116 | 145 | 165 | 40 | 100/110 | 6.5 |
| D80~95 | 87 | 129 | 127 | 175 | 195 | 40 | 100/110 | 6.5 |
| Modelii Türü | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| Nominal çalışma akımı (A) | AC3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| Üç fazlı motor AC－3 seviyesi (kw) | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| Anmaısıtma akımıIth(A) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| Elektrik ömrü (10000 döngü) | AC3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| Mekanik ömür (10000 döngü) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| İletişim modeli | 3P YOK | 3P NC YOK | |||||||||
| Model | Nominal akım (A) | Ana iletişim | Yardımcı kontak | Tek fazlı yük gücü (kW) | Üç fazlı yük gücü (kW) |
| CJX2-0910 | 9A | 3Hayır | 1Hayır | 1.8KW | 3.5KW |
| CJX2-0901 | 9A | 3Hayır | 1NC | 1.8KW | 3.5KW |
| CJX2-1210 | 12A | 3Hayır | 1Hayır | 2.5KW | 5KW |
| CJX2-1201 | 12A | 3Hayır | 1NC | 2.5KW | 5KW |
| CJX2-1810 | 18A | 3Hayır | 1Hayır | 3.5KW | 7.5KW |
| CJX2-1801 | 18A | 3Hayır | 1NC | 3.5KW | 7.5KW |
| CJX2-2510 | 25A | 3Hayır | 1Hayır | 5KW | 8.5KW |
| CJX2-2501 | 25A | 3Hayır | 1NC | 5KW | 8.5KW |
| CJX2-3210 | 32A | 3Hayır | 1Hayır | 6KW | 12KW |
| CJX2-3201 | 32A | 3Hayır | 1NC | 6KW | 12KW |
| CJX2-4011 | 40A | 3Hayır | 1Hayır 1NC | 8KW | 18.5KW |
| CJX2-5011 | 50A | 3Hayır | 1Hayır 1NC | 10KW | 24KW |
| CJX2-6511 | 65A | 3Hayır | 1Hayır 1NC | 12.5KW | 28KW |
| CJX2-8011 | 80A | 3Hayır | 1Hayır 1NC | 15.5KW | 37KW |
| CJX2-9511 | 95A | 3Hayır | 1Hayır 1NC | 18.5KW | 44KW |
