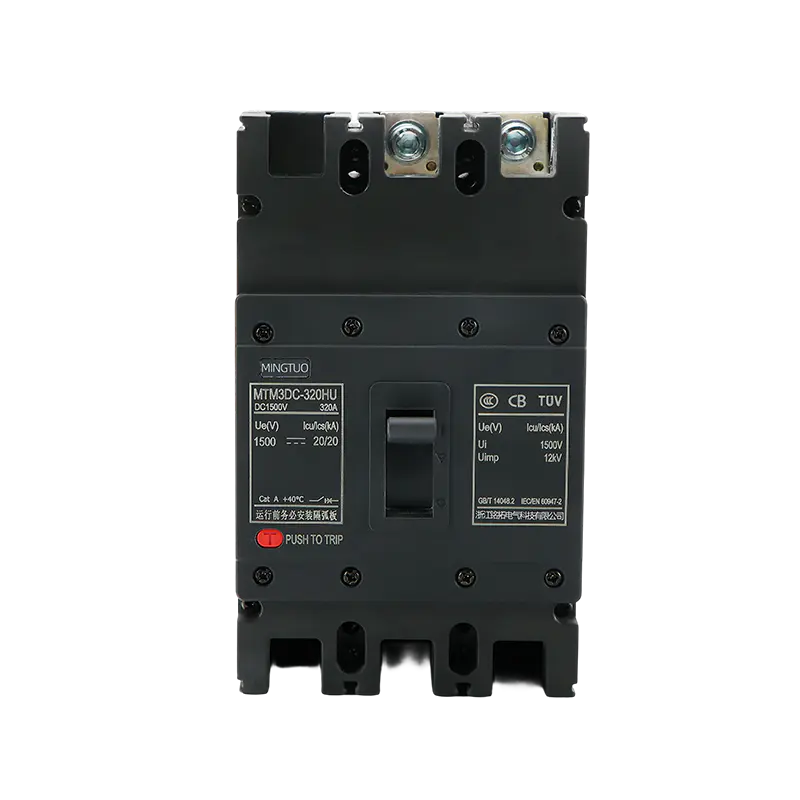

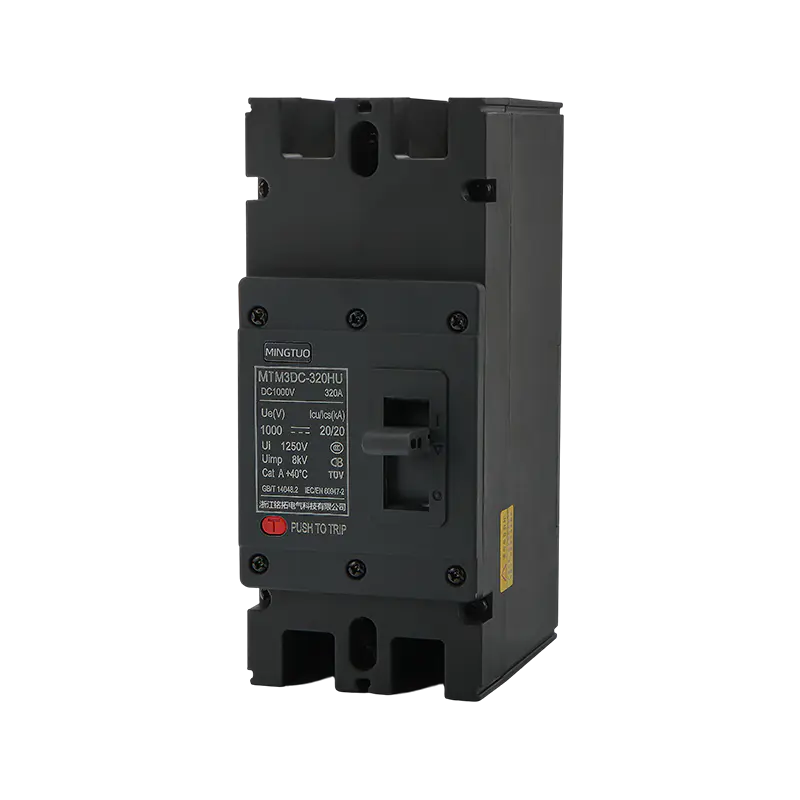

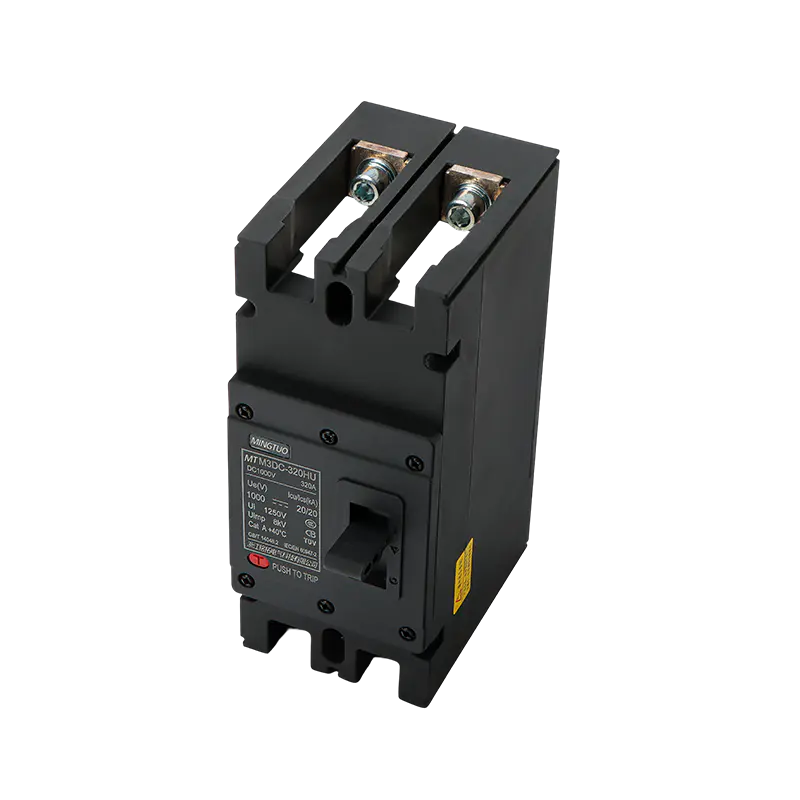

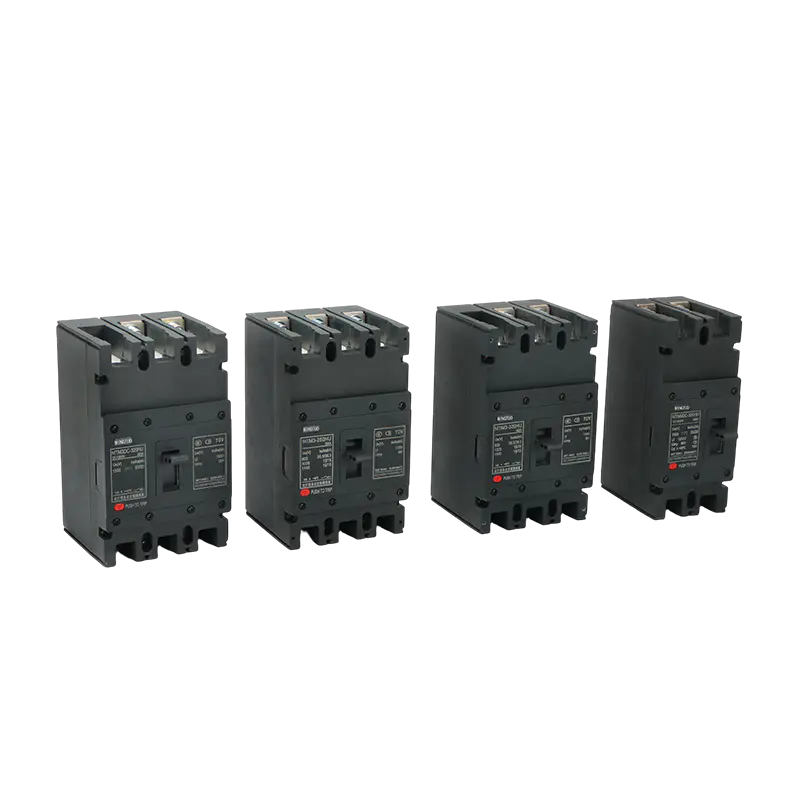

Ana sayfa / Ürünler / Kalıplanmış Kutulu Devre Kesiciler / MTM3 Serisi MCCB / Panel Koruması için PV DC MCCB 1000V 630A Güneş Enerjili Devre Kesici
Bu devre kesici, "hataların tespiti → hızlı açma → arkların manyetik söndürülmesi" iş akışı aracılığıyla fotovoltaik DC tarafı için güvenilir aşırı yük, kısa devre ve ark hatası koruması sağlarken, sistemin güvenli ve istikrarlı çalışmasını sağlamak için güvenli izolasyonu ve durum izlemeyi destekler.
Katı uluslararası güvenlik standartlarıyla uyumlu kırıcılarımız, sisteminizin 25 yıllık hizmet ömrü boyunca sarsılmaz performansı garantilemek için sıkı testlere tabi tutulur.
| 1. Üstün DC Performansı | 1000–1500V DC'de 25kA'ya kadar yüksek kesme kapasitesi Işık hızında 0,5 ms hata tespiti ve kesinti Ekipmanı ve personeli korumak için DC arklarının güvenilir şekilde bastırılması |
| 2. Olağanüstü Dayanıklılık | IP65 dereceli UV ışınlarına dayanıklı muhafaza Tuz spreyi korozyonuna dayanıklı, 1000 saat boyunca test edilmiştir Minimum 20.000 mekanik çalışma döngüsü Aşırı çevre koşullarında güvenilir şekilde çalışır |
| 3. Akıllı Özellikler | Entegre arıza izleme ve uzaktan çalıştırma özelliği Gerçek zamanlı sistem izleme için net durum göstergeleri Gelişmiş koruma için sıcaklık dengeleme teknolojisi |
| 4. Sertifikalı Kalite Güvencesi | TÜV Rheinland sertifikalı, UL 489B uyumlu IEC 60947-2 standardına uygunluk Tutarlı performans için göndermeden önce %100 fabrikada test edilmiştir |
| 5. Kolay Kurulum ve Bakım | Geleneksel DC kesicilerden %35 daha kompakt Aletsiz aksesuar kurulumu ve öne bakan bağlantı terminalleri DIN rayı veya panel montajı için çok yönlü |
| 6. Maliyet Verimliliği | Standart çözümlere göre daha uzun servis ömrü Azaltılmış bakım gereksinimleri 3 yıl garanti ve küresel destekle fabrikadan doğrudan fiyatlandırma |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
Taşıma güvenliğini sağlamak amacıyla elektrikli ürünlerimiz güçlendirilmiş ahşap kasalar içerisinde ihraç edilmektedir. Kasalar ısıl işleme tabi tutuluyor ve ISPM-15 işaretini taşıyor, bu da gümrük işlemlerinin hızlı bir şekilde yapılmasını sağlıyor. Yükseltilmiş taban tasarımı forkliftin çalışmasını kolaylaştırırken dahili darbe emici bağlantı elemanları ürünlerin sağlam bir şekilde ulaşmasını sağlar. Tüm dış kasalar açıkça etiketlenmiştir ve uluslararası lojistik standartlarına uygundur.
-

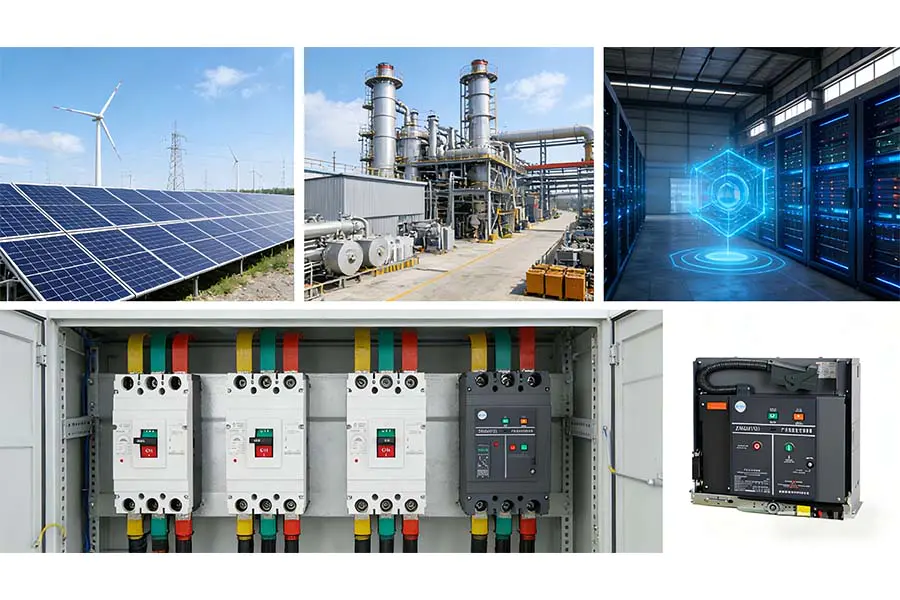

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-

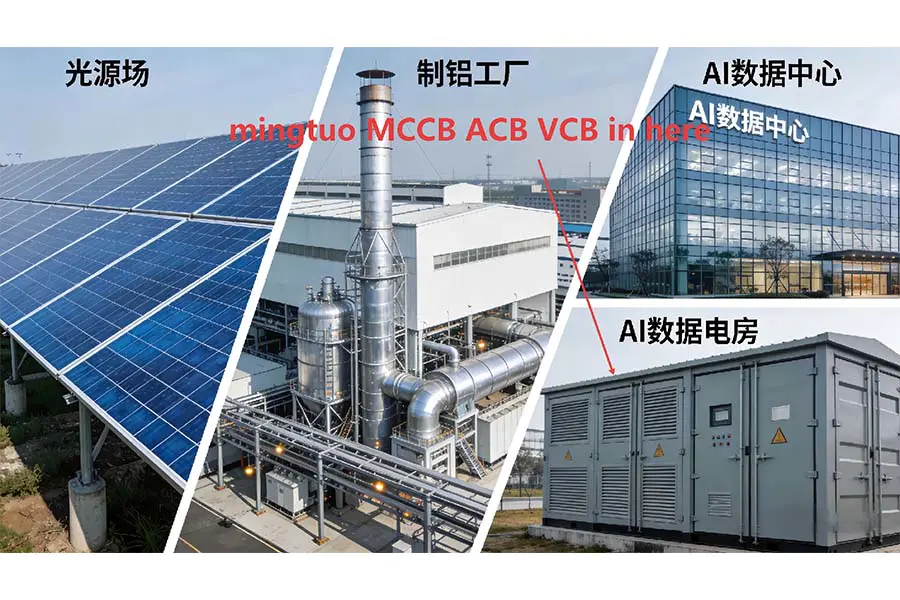

Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB

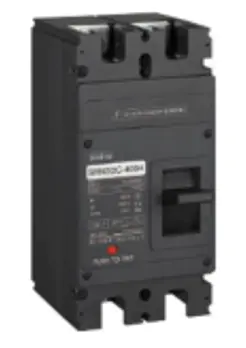

| DIŞ GÖRÜNÜM |  |  | |||||
| Kabuk çerçevesi | Model SRM3DC-320 | SRM3DC-400 | |||||
| Kutup sayısı | 2 | üç | 2 | üç | |||
| Nominal çalışma gerilimi Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 |
| Nominal izolasyon gerilimi Ui(V) | DC1250 | DC1500 | DC1500 | ||||
| Nominal darbe dayanım gerilimi Uimp(kV) | sekiz | 12 | 12 | ||||
| Nominal akım In(A) | 63、80、100、125、140、160、180、200、225、250、280、315、320 | 225、250、315、350、400 | |||||
| Nominal limit kısa devre kesme kapasitesi Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(2 kutuplu halka) 20[3-kutuplu dize) |
| bir | bir | / | 70 | 40 | 20 | 20[2－kutup ipi) 25(3 kutuplu dizi) | |
| Kısa devre kesme kapasitesinde çalışma Ics(kA) bağlantı modu | Ics=%100Icu | ||||||
| Yukarı ve aşağı, aşağı ve yukarı (2P, 320/3P) Girin ve çıkın, yukarı çıkın ve çıkın (3P) | |||||||
| Kullanım kategorisi | A | ||||||
| İzolasyon işlevi var mı? | Olmak
| ||||||
| Çalışma ortam sıcaklığı | -35°C~ 70°C | ||||||
| Mekanik ömür (kat) | 20000 | on bin | |||||
| Elektriksel ömür (kat) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| Bir kriteri karşılayın | IEC/EN 60947-2, GB/T 14048.2 | ||||||

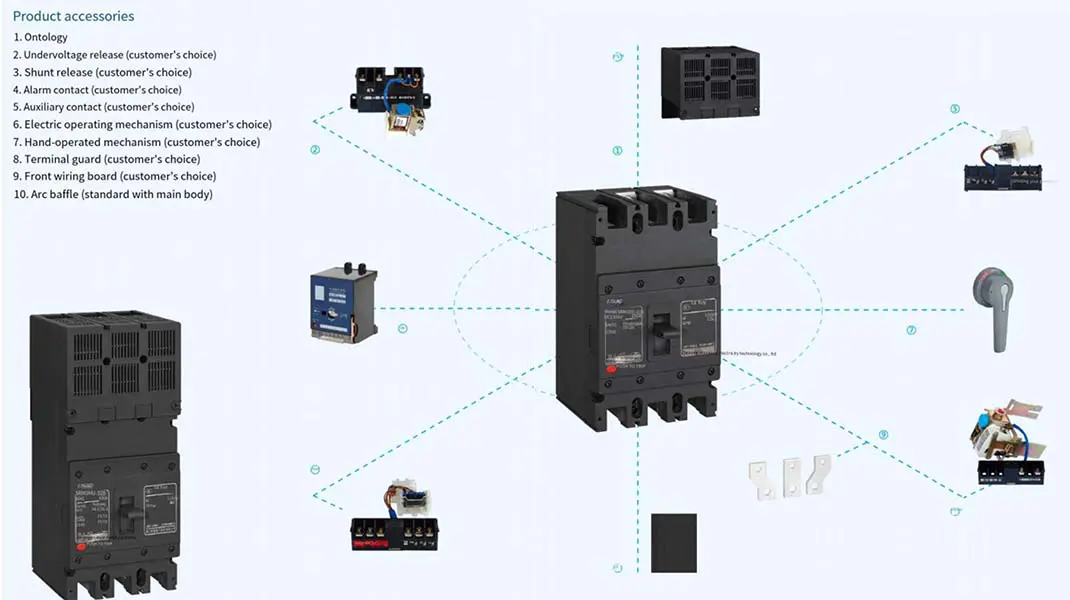

| Ek | Ayrı uyarım, yardımcı, alarm, manuel çalıştırma ve elektrikle çalıştırma | ||||||
| Kimlik doğrulama | CCC, CE, TUV | ||||||
| ölçü (uzunluk × genişlik × yükseklik)(mm) | 180×76×126 (2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165 (3P) | |||||

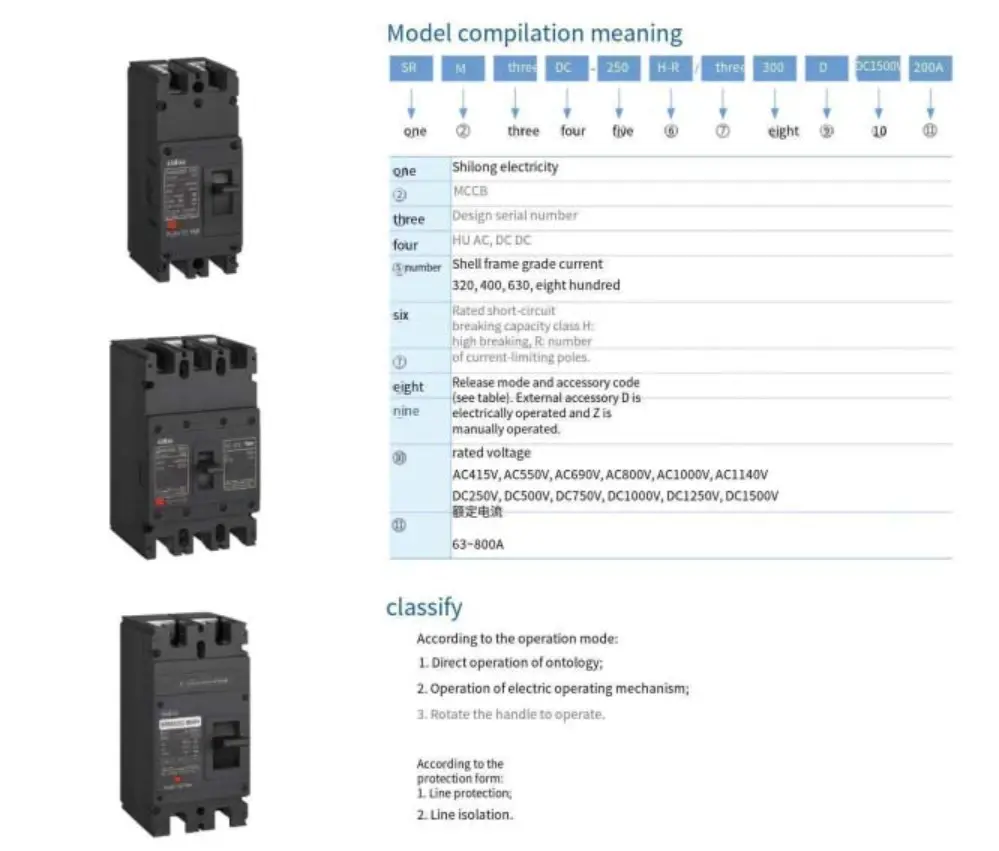

| Açıklamalar | 320 kabuk çerçevesi H: yüksek kırılma, R: akım sınırlayıcı tipe ayrılmıştır | ||||||

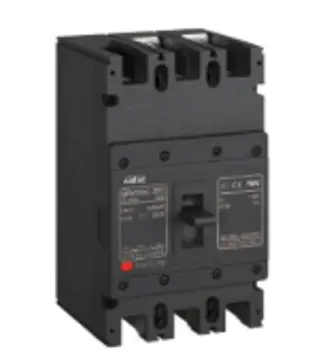

| DIŞ GÖRÜNÜM |  |  | ||||||

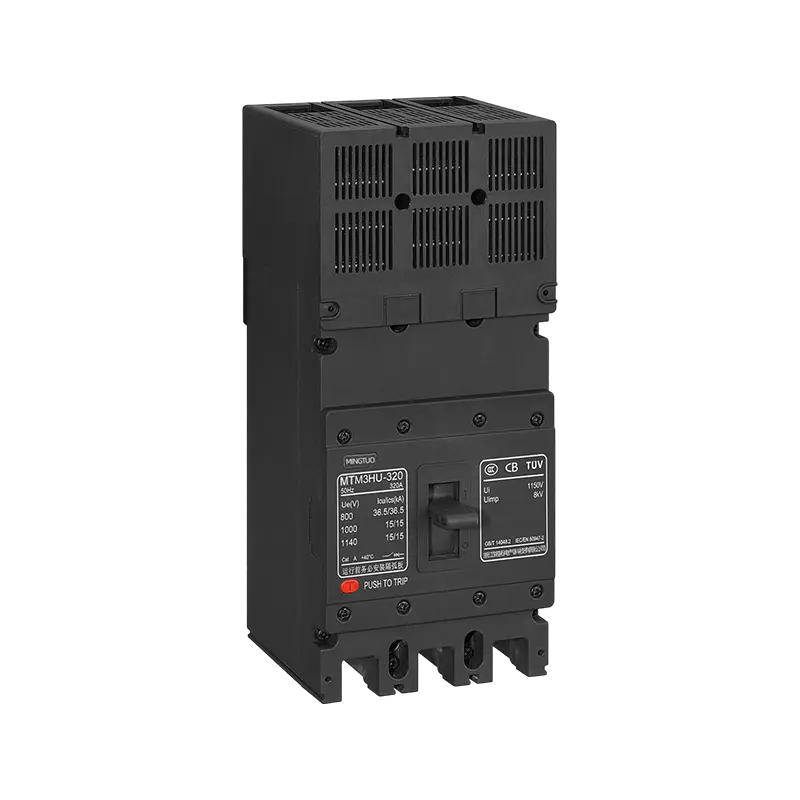

| Kabuk çerçevesi | SRM3HU-320 | SRM3HU-400 | ||||||
| Kutup sayısı | üç | üç | ||||||
| Nominal çalışma gerilimi Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Nominal izolasyon gerilimi Ui(V) | AC1150 | |||||||
| Nominal darbe dayanım gerilimi Uimp(kV) | sekiz | 12 | ||||||
| Nominal akım In(A) | 63、80、100、125、140、160、180、200、225、250、280、315、320 | 250、280、315、320、350、dört yüz | ||||||
| Nominal limit kısa devre kesme kapasitesi Icu(kA) | sekizy-five | 50 | 36.5 | 10 | sekizy-five | 50 | 36.5 | 10 |
| bir | ! | bir | bir | 100 | 60 | 50 | 15 | |
| Kısa devre kesme kapasitesinde çalışma Ics(kA) bağlantı modu | Ics=%100Icu | |||||||
| Kullanım kategorisi | A | |||||||
| İzolasyon işlevi var mı? | Olmak | |||||||
| Çalışma ortam sıcaklığı | -35°C~ 70°C | |||||||
| Mekanik ömür (kat) | 20000 | on bin | ||||||
| Elektriksel ömür (kat) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| Bir kriteri karşılayın | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Ek | Ayrı uyarım, yardımcı, alarm, manuel çalıştırma ve elektrikle çalıştırma | |||||||
| Kimlik doğrulama | CCC, CE, TUV | |||||||
| ölçü (uzunluk × genişlik × yükseklik)(mm) | 180×107×126 (3P) | 250×182×165 (3P) | ||||||
| Açıklamalar | 320 kabuk çerçevesi H: yüksek kırılma, R: akım sınırlayıcı tipe ayrılmıştır | |||||||
| DIŞ GÖRÜNÜM |  | | ||||||
| Kabuk çerçevesi | SRM3HU-630 | SRM3HU-800 | ||||||
| Kutup sayısı | üç | üç | ||||||
| Nominal çalışma gerilimi Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Nominal izolasyon gerilimi Ui(V) | AC1150 | |||||||
| Nominal darbe dayanım gerilimi Uimp(kV) | 12 | 12 | ||||||
| Nominal akım In(A) | 500 630 | 700, sekiz yüz | ||||||
| Nominal limit kısa devre kesme kapasitesi Icu(kA) | sekizy-five | 50 | 36.5 | 10 | sekizy-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| Kısa devre kesme kapasitesinde çalışma Ics(kA) bağlantı modu | Ics=%100Icu | |||||||
| Kullanım kategorisi | A | |||||||
| İzolasyon işlevi var mı? | Olmak | |||||||
| Çalışma ortam sıcaklığı | -35°C~ 70°C | |||||||
| Mekanik ömür (kat) | 5000 | on bin | ||||||
| Elektriksel ömür (kat) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| Bir kriteri karşılayın | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Ek | Ayrı uyarım, yardımcı, alarm, manuel çalıştırma ve elektrikle çalıştırma | |||||||
| Kimlik doğrulama | CCC, CE, TUV | |||||||
| ölçü (uzunluk × genişlik × yükseklik)(mm) | 250×182×165 (3P) | 250×182×165 (3P) | ||||||
| DIŞ GÖRÜNÜM |  |  | ||||||
| Kabuk çerçevesi | Model SRM3DC-320 | SRM3DC-800 | ||||||
| Kutup sayısı | 2-üç | 2-üç | ||||||
| Nominal çalışma gerilimi Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | |
| Nominal izolasyon gerilimi Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| Nominal darbe dayanım gerilimi Uimp(kV) | sekiz | 12 | 12 | |||||
| Nominal akım In(A) | 63、80、100、125、140、160、180、200、225、250、280、315、350 | 225、250、315、350、dört yüz | ||||||
| Nominal limit kısa devre kesme kapasitesi Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(2 kutuplu dizi) 20(3 kutuplu dizi) | |
| bir | bir | / | 70 | 40 | 20 | 20(2-kutuplu dize) 25(3 kutuplu dizi) | ||
| Kısa devre kesme kapasitesinde çalışma Ics(kA) bağlantı modu | Ics=%100Icu | |||||||
| Kullanım kategorisi | A | |||||||
| İzolasyon işlevi var mı? | Olmak | |||||||
| Çalışma ortam sıcaklığı | -35°C~ 70°C | |||||||
| Mekanik ömür (kat) | 20000 | on bin | ||||||
| Elektriksel ömür (kat) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| Bir kriteri karşılayın | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Ek | Ayrı uyarım, yardımcı, alarm, manuel çalıştırma ve elektrikle çalıştırma | |||||||
| Kimlik doğrulama | CCC, CE, TUV | |||||||
| ölçü (uzunluk × genişlik × yükseklik)(mm) | 180×76×126(2P) 180×107×126(3P) | 250×124×165(2P) 250×182×165(3P) | ||||||
