Name: OG Şalt Sistemi için VS1 Orta Gerilim İç Mekan Vakumlu Devre Kesici 12kV 1250A
Rating: 5 (99 reviews)

OG Şalt Sistemi için VS1 Orta Gerilim İç Mekan Vakumlu Devre Kesici 12kV 1250A

Açıklama:

MINGTUO 12kV İç Mekan Vakumlu Devre Kesici (VCB), orta gerilim şalt uygulamaları için özel olarak tasarlanmış olup endüstriyel, ticari ve altyapı güç sistemleri için yüksek performanslı koruma ve kontrol sağlar. 1250A olarak derecelendirilen bu kesici, hem sabit hem de çekmeceli kurulum için uygundur; sağlam arıza kesintisi özelliği, uzun çalışma ömrü ve gelişmiş güvenlik özellikleri sunar. Kompakt ve modüler tasarımı, bakım ve kurulum prosedürlerini basitleştirirken güvenilir çalışma sağlar.

Bu orta gerilim iç mekan vakumlu devre kesici, emniyetli, güvenilir ve verimli güç dağıtımı için eksiksiz bir çözüm sunar. Esnek kurulumu, gelişmiş vakum kesintisi teknolojisi, uzun hizmet ömrü ve kapsamlı koruma özellikleri, onu çok çeşitli endüstriyel, ticari ve kritik altyapı uygulamaları için uygun hale getirir.

Uygulamalar:

MINGTUO VCB'ler, orta gerilim elektrik sistemlerinde çeşitli senaryolarda hem kontrol hem de koruma sağlayan temel bileşenlerdir:

Güç Üretimi:

Termik ve hidroelektrik santrallerde jeneratör koruma ve çıkış kontrolü

Güneş ve rüzgar enerji sistemleri ile entegrasyon

Tesis ekipmanları için yardımcı güç dağıtımı

İletim ve Dağıtım Ağları:

Trafo merkezi besleyicilerinin ve dağıtım transformatörlerinin korunması

Halka ana ünite ve iç mekan şalt uygulamaları

Kentsel ve endüstriyel güç dağıtımında arıza izolasyonu

Endüstriyel Sistemler:

Çelik ve üretim tesislerinde yüksek kapasiteli motor koruması

Kimya tesislerinde transformatör ve redresör koruması

Madencilik faaliyetlerinde yer altı ve yer üstü enerji dağıtımı

Altyapı ve Kamu Hizmetleri:

Demiryolu ve metro cer güç kaynağı sistemleri

Havaalanı, hastane ve veri merkezi yedek güç koruması

Endüstriyel parklar ve ticari bina güç dağıtımı

Sert veya Özel Ortamlar:

Açık deniz platformu elektrik sistemleri

Çöl madenciliği operasyonları ve aşırı iklim kurulumları

Sağlam, güvenilir kesiciler gerektiren yüksek rakımlı trafo merkezleri

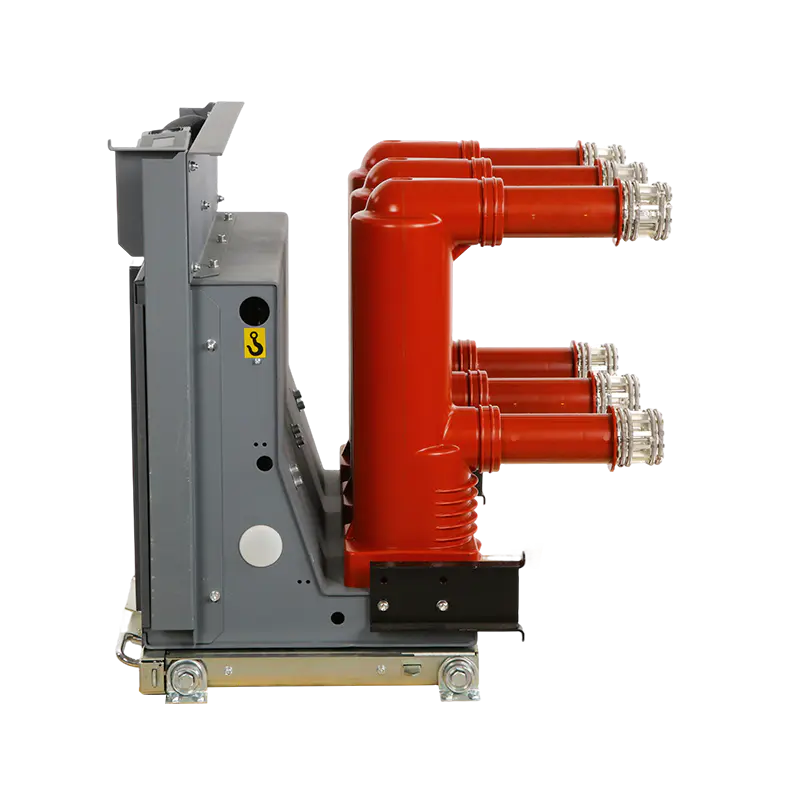

High Voltage Vacuum Circuit Breaker

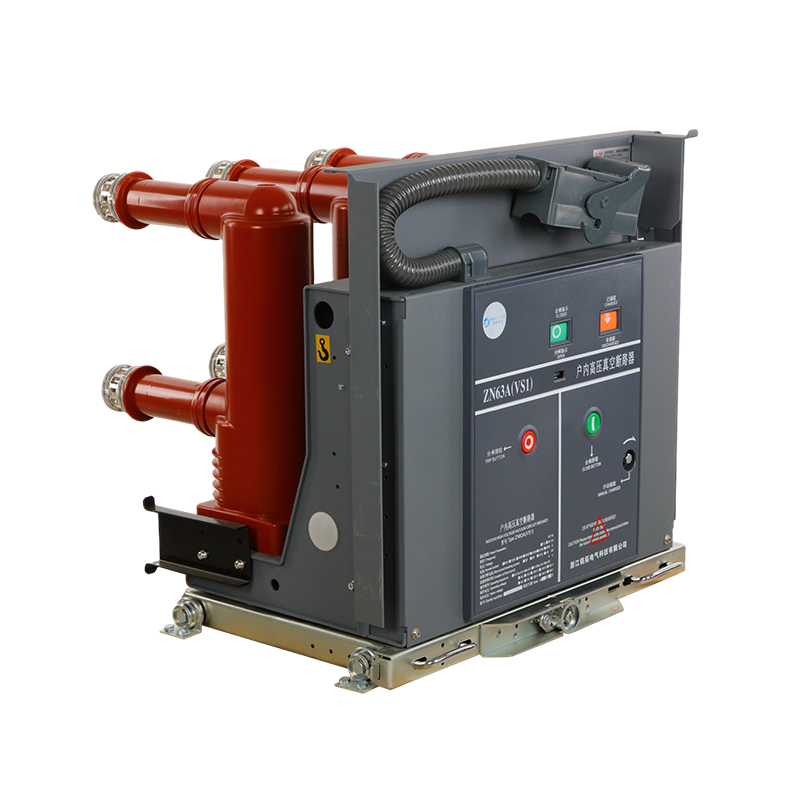

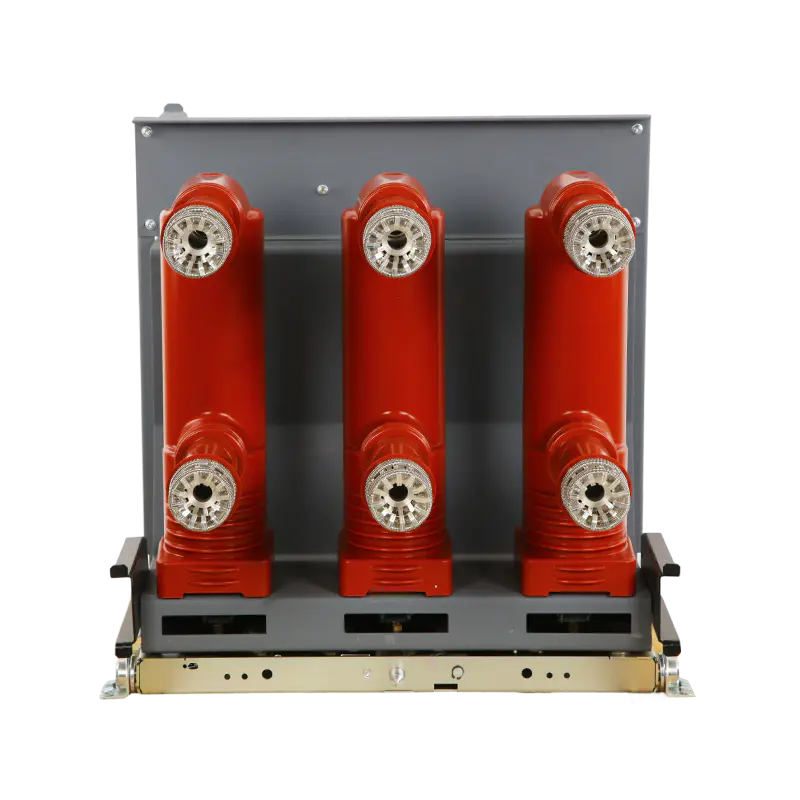

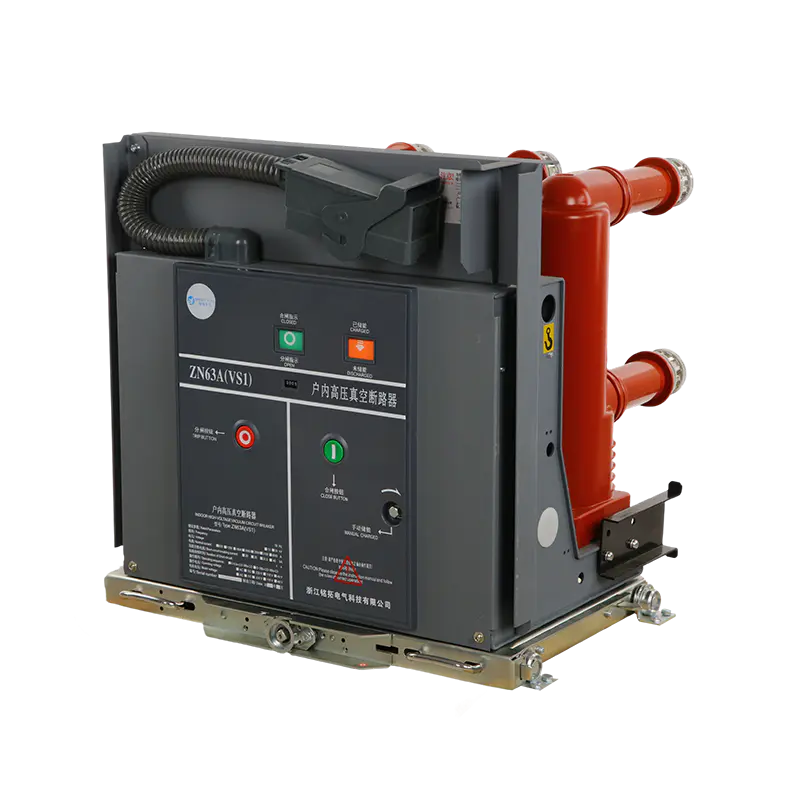

VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

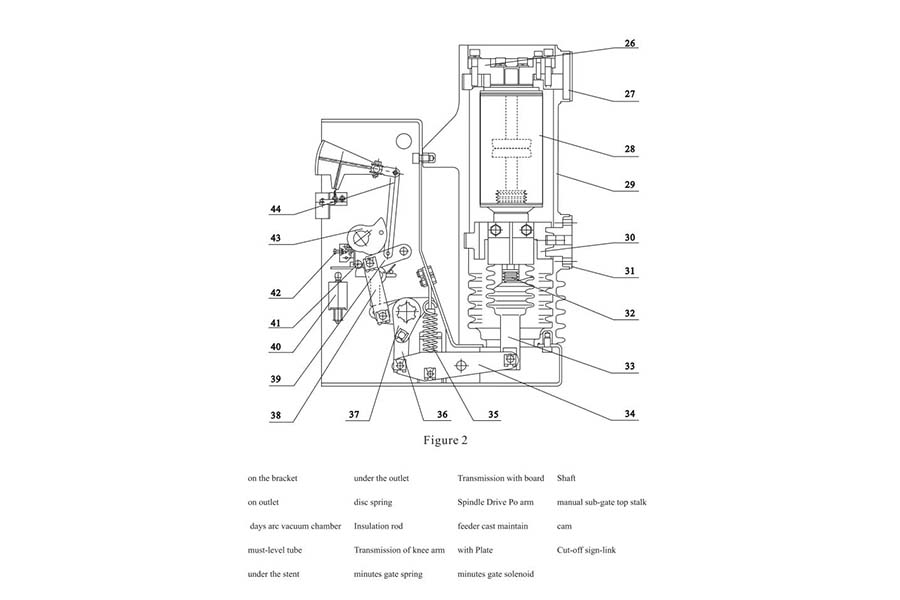

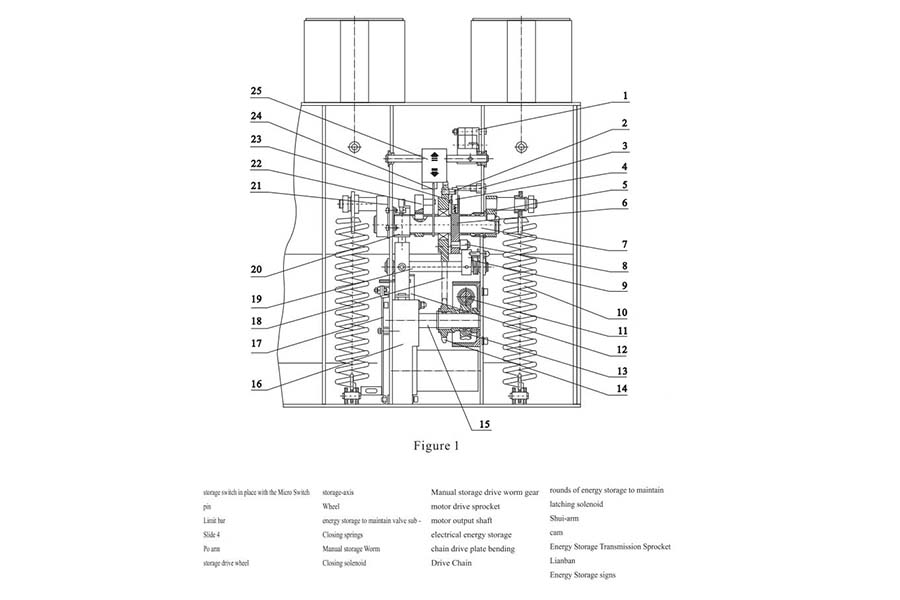

VCB Composition

Normal çalışma koşullarında kesicinin ana kontakları kapalı kalarak kesintisiz akım akışı sağlanır. Aşırı yük veya kısa devre olayları sırasında termal veya manyetik açma mekanizması devreye girer. Yay mekanizması, kontrollü bir elektrik arkı oluşturarak hızlı kontak ayrımı sağlar. Bu ark hemen vakum kesiciye yönlendirilir ve burada soğutulur, bölünür ve söndürülür. Bu süreç arızalı bölümü izole eder, aşağı yöndeki ekipmanı korur ve genel sistemin zarar görmesini önler. Sonuç, hızlı arıza giderme, güvenli çalışma ve minimum bakım gereksinimleridir.

Ürün Aksesuarları

Insulating Cylinder
Main Product
Moving Contact
Flexible Connection
Touch And Touch Arm Cover
Bearer Supporting Bracket
Insulating Cylinder
Vaccum Tube

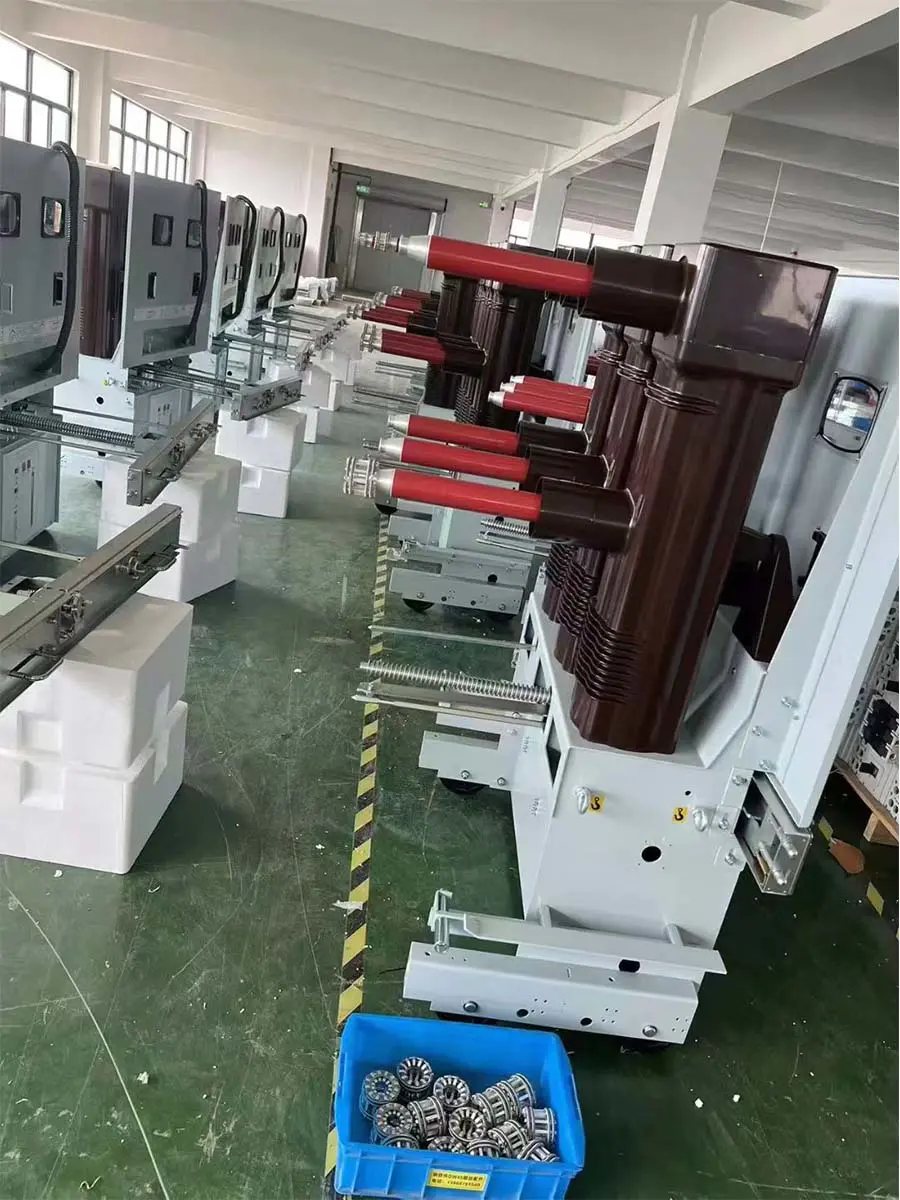

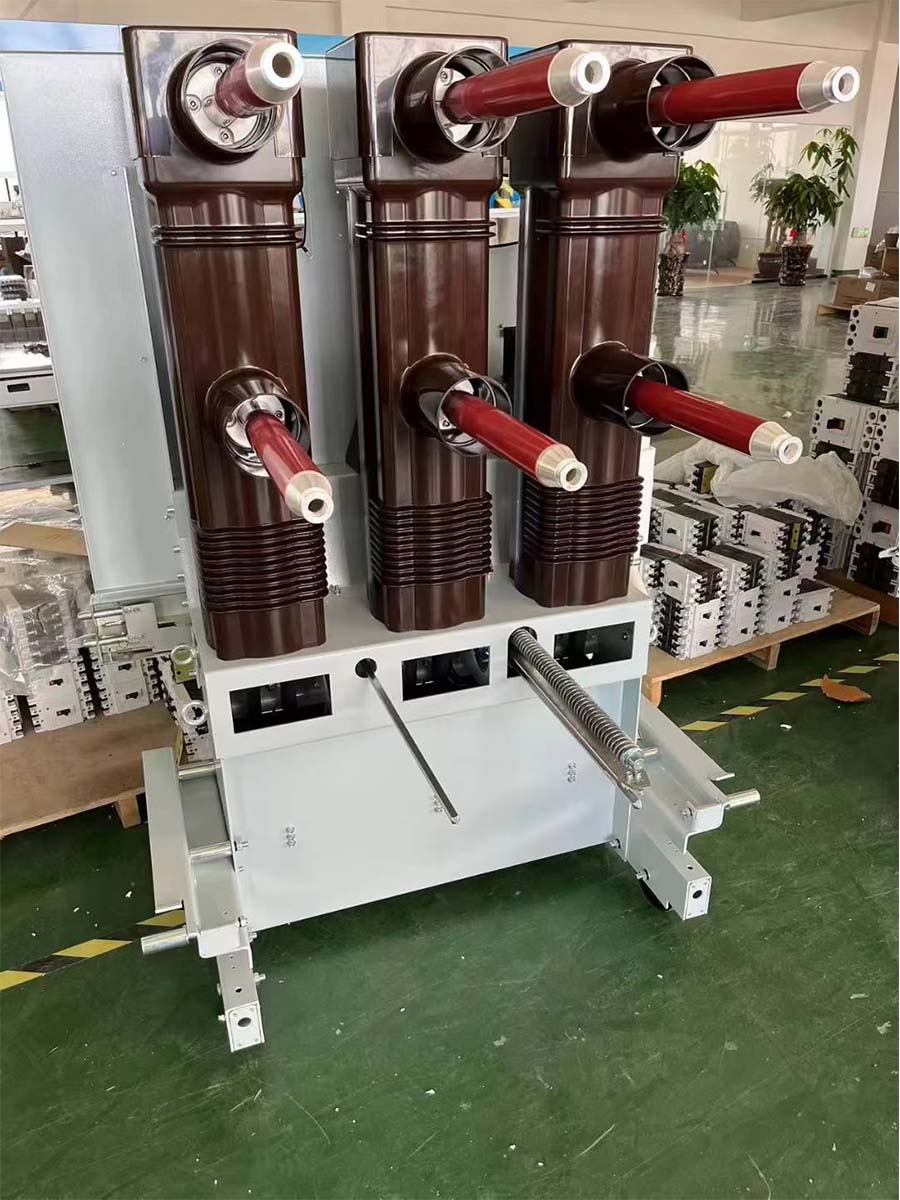

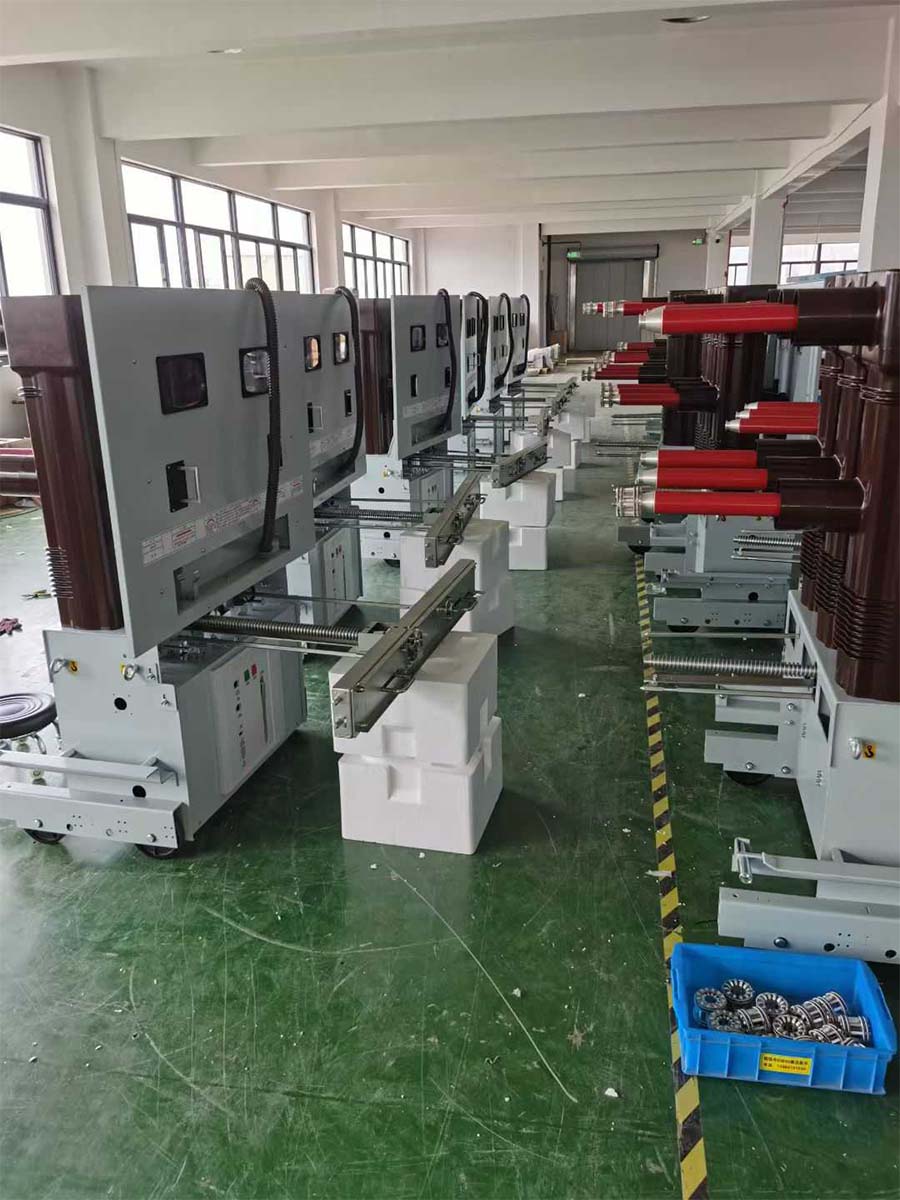

Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Product Debugging
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
High Voltage Vacuum Circuit Breaker

Taşıma güvenliğini sağlamak amacıyla elektrikli ürünlerimiz güçlendirilmiş ahşap kasalar içerisinde ihraç edilmektedir. Kasalar ısıl işleme tabi tutuluyor ve ISPM-15 işaretini taşıyor, bu da gümrük işlemlerinin hızlı bir şekilde yapılmasını sağlıyor. Yükseltilmiş taban tasarımı forkliftin çalışmasını kolaylaştırırken dahili darbe emici bağlantı elemanları ürünlerin sağlam bir şekilde ulaşmasını sağlar. Tüm dış kasalar açıkça etiketlenmiştir ve uluslararası lojistik standartlarına uygundur.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Hayır	Öğe	Birimler	Değeri say
1	Nominal voltaj	-	12 24 35
2	Nominal voltaj (short-term frequency tolerance 1min)	kV	42
3	Nominal voltaj tolerance lightning shocks peak	-	75
4	Nominal frekans	Hz.	50
5	Nominal akım	A	630、1250
			630、1250、1600、2000、2500、3150
			1250、1600、2000、2500、3150、4000
6	Nominal kısa açık devre akımı	ka	20/25、31.5、40
7	Nominal voltaj short tolerance	ka	20/25、31.5、40
8	Nominal kısa süre	s	4
9	Nominal akım peak tolerance	ka	50/63、80、100
10	Nominal kısa devre akımı yakın	ka	50/63、80、100
11	İkincil devre frekansı voltaj toleransı 1 dak)	V	2000
12	Nominal tek geri kapasitör seti açık devre akımı	A	630/400 (40ka 800/400)
13	Nominal kapasitör yakın akımları ayarladı	ka	12,5 (frekans 1000Hz'den büyük değil)
14	Fren-fren süresi (nominal gerilim)	Bayan	≤50
15	Besleyici süresi (nominal voltaj)	Bayan	≤100
16	Mekanik ömür	-	20000
17	Nominal akım open circuit times (life)	Anahtarlama	20000
18	Nominal kısa devre akımı açık devre	-	50(40kA≤30)
19	Dinamik ve statik temas, aşınma kalınlığına izin verir	mm	3
20	Nominal çalışma voltajı besleyici	-	-
21	Nominal voltaj break-brake operations	V	AC110/220DC110/220
22	Depolama motoru anma gerilimi	-	-
23	Depolama motorunun güç değeri	W	70
24	Depolama süresi	s	≤10
25	Kontak açılma mesafesi	mm	11 ± 1
26	Süper yolculuk	-	3,5 ± 0,5
27	Kapanış kontağının sıçrama süresi	Bayan	≤240(A≤3)
28	Cinselliğin farklı aşamalarında kapanan üç fazlı noktalar	-	≤2
29	Ortalama kapı hızı (temas ayırma-6mm)	m/snn	0,9–1,2
30	Ortalama kapanma hızı (6mm-kontak kapanması)	m/snn	0,5–0,8
31	Lider elektrik devresi direnci	μΩ	≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	Kontaktör besleyici temas basıncı	N	2000±200(2000A)、2400±200(25kA) 3100±200(31,5kA)、4250±250(40kA)
33	Nominal çalışma sırası	-	Puanlar - 0,3 saniye - ve puanlar 180'ler - ve -
