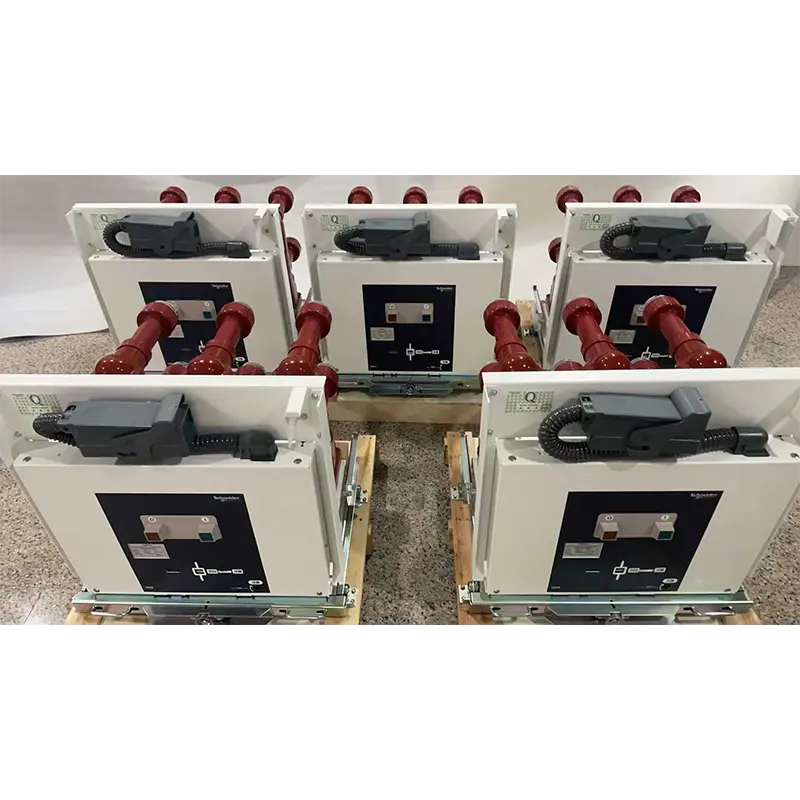

Toptan MTHVX 12kV Orta Gerilim İç Mekan Vakumlu Devre Kesici, 630A–1250A
Ana sayfa / Ürünler / Vakumlu Devre Kesiciler / Kapalı Alan Vakumlu Devre Kesiciler / MTHVX 12kV Orta Gerilim İç Mekan Vakumlu Devre Kesici, 630A–1250A
- High Voltage Vacuum Circuit Breaker
- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
- VCB Composition
Normal çalışma koşullarında kesicinin ana kontakları kapalı kalarak kesintisiz akım akışı sağlanır. Aşırı yük veya kısa devre olayları sırasında termal veya manyetik açma mekanizması devreye girer. Yay mekanizması, kontrollü bir elektrik arkı oluşturarak hızlı kontak ayrımı sağlar. Bu ark hemen vakum kesiciye yönlendirilir ve burada soğutulur, bölünür ve söndürülür. Bu süreç arızalı bölümü izole eder, aşağı yöndeki ekipmanı korur ve genel sistemin zarar görmesini önler. Sonuç, hızlı arıza giderme, güvenli çalışma ve minimum bakım gereksinimleridir.
Ürün Aksesuarları
Insulating Cylinder
Main Product
Moving Contact
Flexible Connection
Touch And Touch Arm Cover
Bearer Supporting Bracket
Insulating Cylinder
Vaccum Tube
Taşıma güvenliğini sağlamak amacıyla elektrikli ürünlerimiz güçlendirilmiş ahşap kasalar içerisinde ihraç edilmektedir. Kasalar ısıl işleme tabi tutuluyor ve ISPM-15 işaretini taşıyor, bu da gümrük işlemlerinin hızlı bir şekilde yapılmasını sağlıyor. Yükseltilmiş taban tasarımı forkliftin çalışmasını kolaylaştırırken dahili darbe emici bağlantı elemanları ürünlerin sağlam bir şekilde ulaşmasını sağlar. Tüm dış kasalar açıkça etiketlenmiştir ve uluslararası lojistik standartlarına uygundur.
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| Hayır | Öğe | Birimler | Değeri say |
| 1 | Nominal voltaj | - | 12 24 35 |
| 2 | Nominal voltaj (short-term frequency tolerance 1min) | kV | 42 |
| 3 | Nominal voltaj tolerance lightning shocks peak | - | 75 |
| 4 | Nominal frekans | Hz. | 50 |
| 5 | Nominal akım | A | 630、1250 |
| 630、1250、1600、2000、2500、3150 | |||
| 1250、1600、2000、2500、3150、4000 | |||
| 6 | Nominal kısa açık devre akımı | ka | 20/25、31.5、40 |
| 7 | Nominal voltaj short tolerance | ka | 20/25、31.5、40 |
| 8 | Nominal kısa süre | s | 4 |
| 9 | Nominal akım peak tolerance | ka | 50/63、80、100 |
| 10 | Nominal kısa devre akımı yakın | ka | 50/63、80、100 |
| 11 | İkincil devre frekansı voltaj toleransı 1 dak) | V | 2000 |
| 12 | Nominal tek geri kapasitör seti açık devre akımı | A | 630/400 (40ka 800/400) |
| 13 | Nominal kapasitör yakın akımları ayarladı | ka | 12,5 (frekans 1000Hz'den büyük değil) |
| 14 | Fren-fren süresi (nominal gerilim) | Bayan | ≤50 |
| 15 | Besleyici süresi (nominal voltaj) | Bayan | ≤100 |
| 16 | Mekanik ömür | - | 20000 |
| 17 | Nominal akım open circuit times (life) | Anahtarlama | 20000 |
| 18 | Nominal kısa devre akımı açık devre | - | 50(40kA≤30) |
| 19 | Dinamik ve statik temas, aşınma kalınlığına izin verir | mm | 3 |
| 20 | Nominal çalışma voltajı besleyici | - | - |
| 21 | Nominal voltaj break-brake operations | V | AC110/220 DC110/220 |
| 22 | Depolama motoru anma gerilimi | - | - |
| 23 | Depolama motorunun güç değeri | W | 70 |
| 24 | Depolama süresi | s | ≤10 |
| 25 | Kontak açılma mesafesi | mm | 11 ± 1 |
| 26 | Süper yolculuk | - | 3,5 ± 0,5 |
| 27 | Kapanış kontağının sıçrama süresi | Bayan | ≤240(A≤3) |
| 28 | Cinselliğin farklı aşamalarında kapanan üç fazlı noktalar | - | ≤2 |
| 29 | Ortalama kapı hızı (temas ayırma-6mm) | m/snn | 0,9–1,2 |
| 30 | Ortalama kapanma hızı (6mm-kontak kapanması) | m/snn | 0,5–0,8 |
| 31 | Lider elektrik devresi direnci | μΩ | ≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400) |
| 32 | Kontaktör besleyici temas basıncı | N | 2000±200(2000A)、2400±200(25kA) 3100±200(31,5kA)、4250±250(40kA) |
| 33 | Nominal çalışma sırası | - | Puanlar - 0,3 saniye - ve puanlar 180'ler - ve - |
