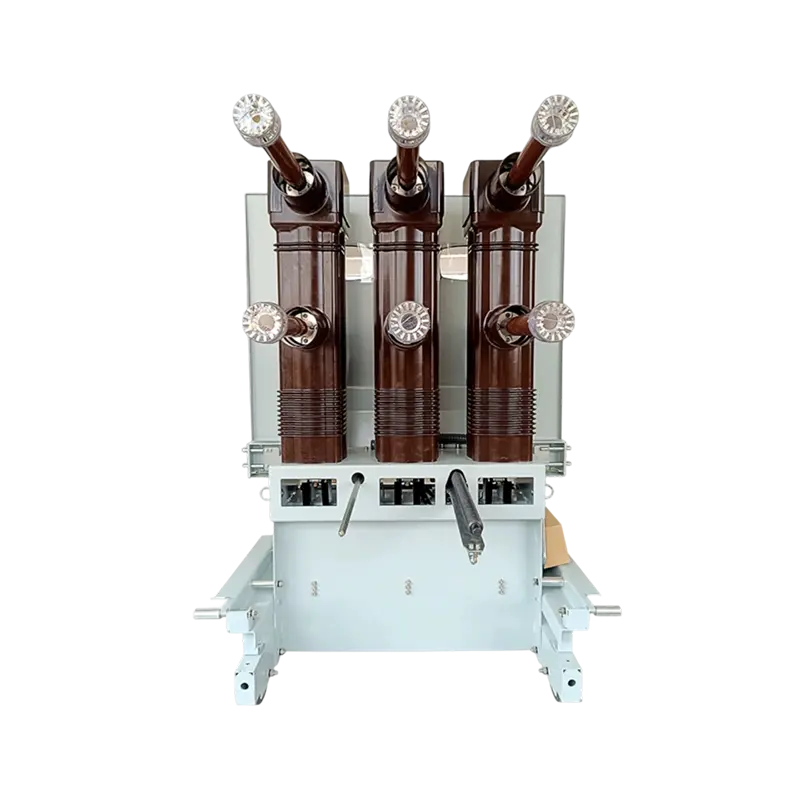

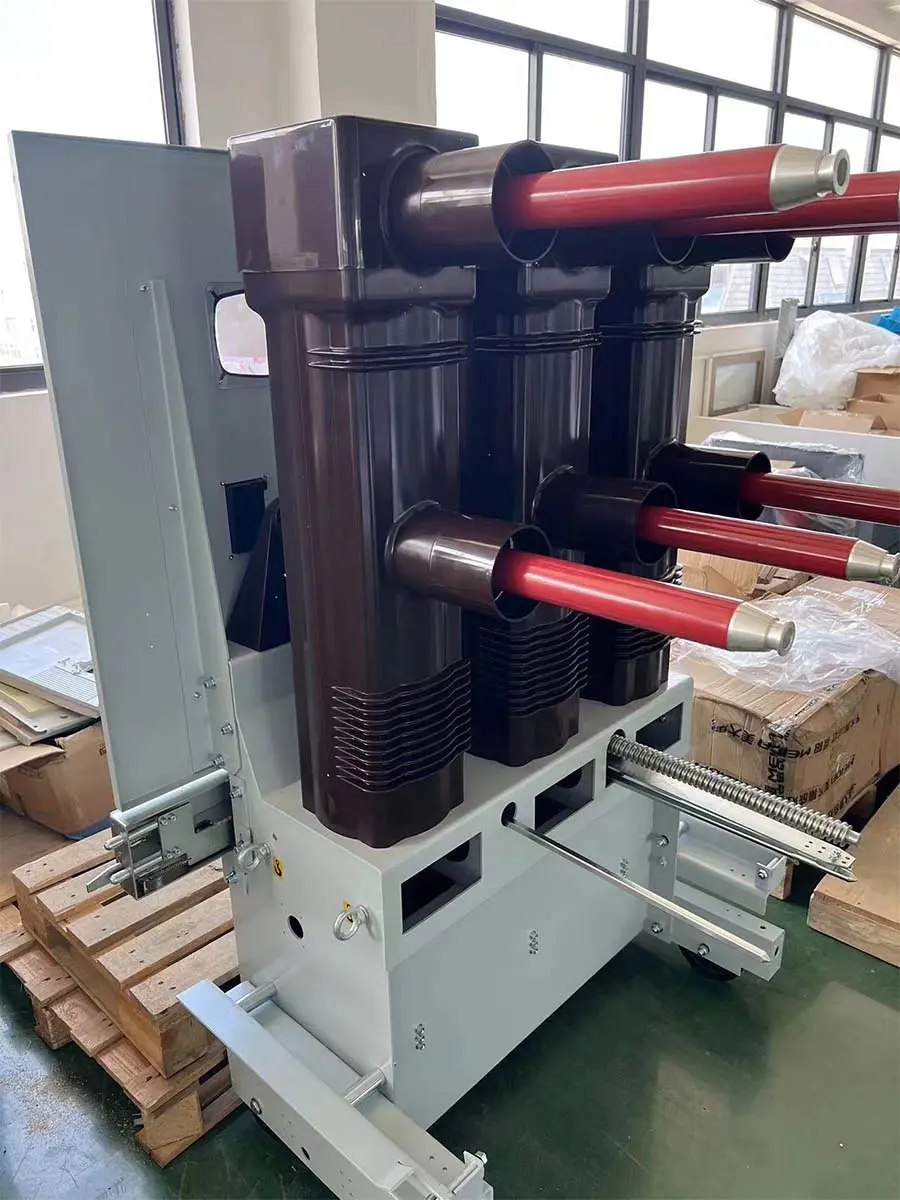

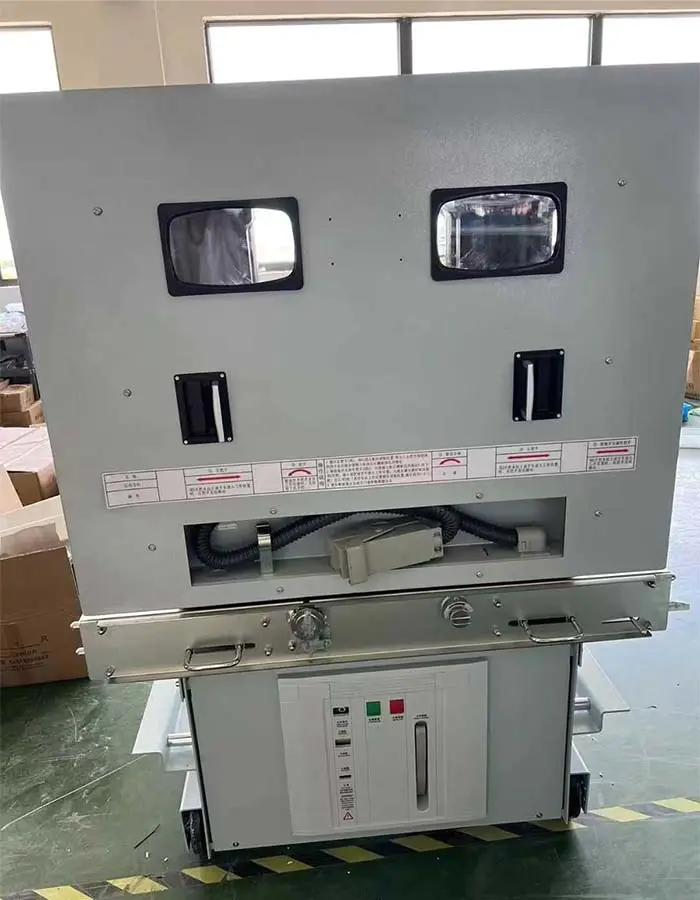

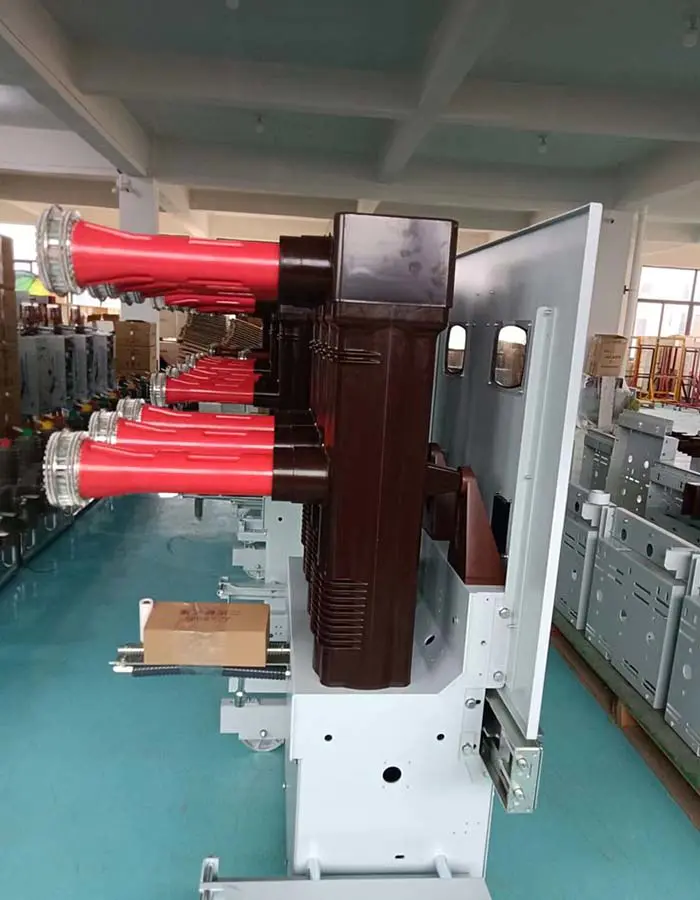

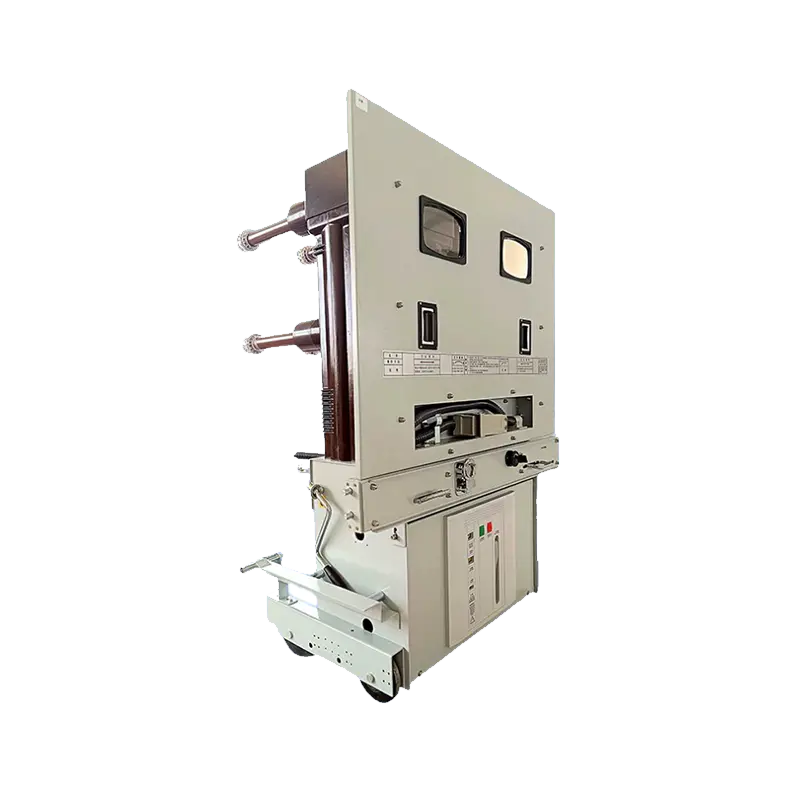

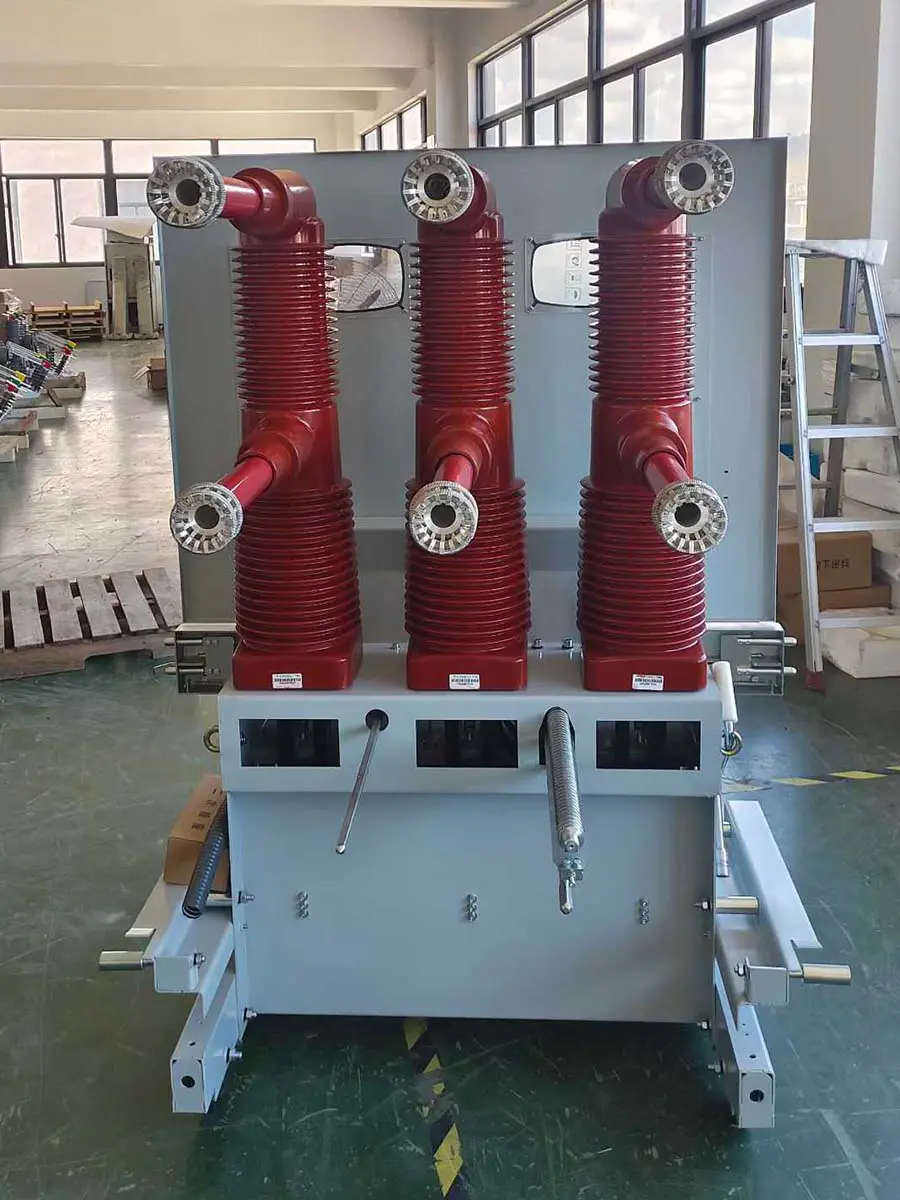

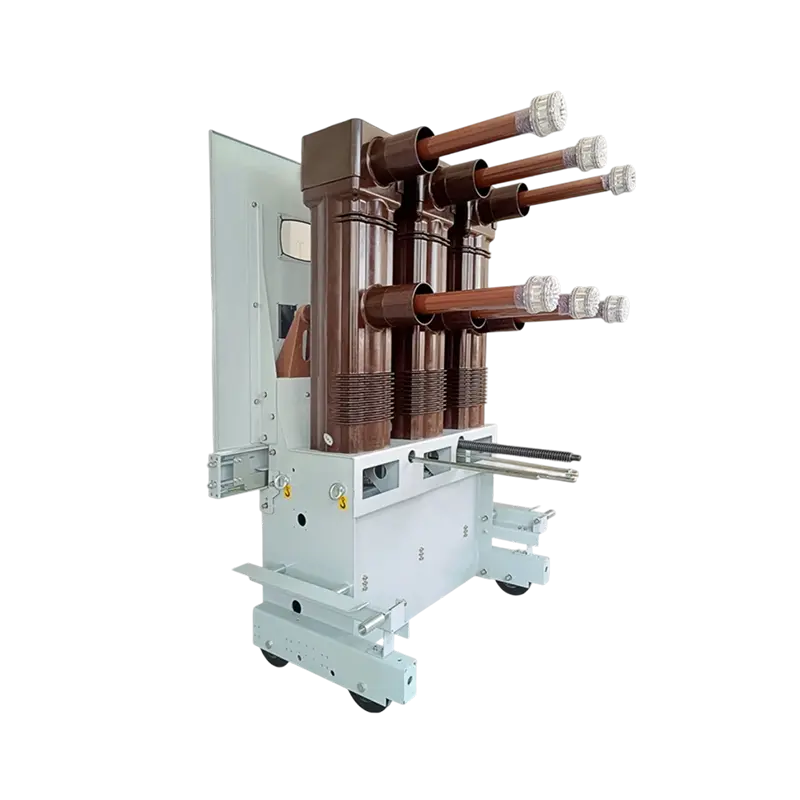

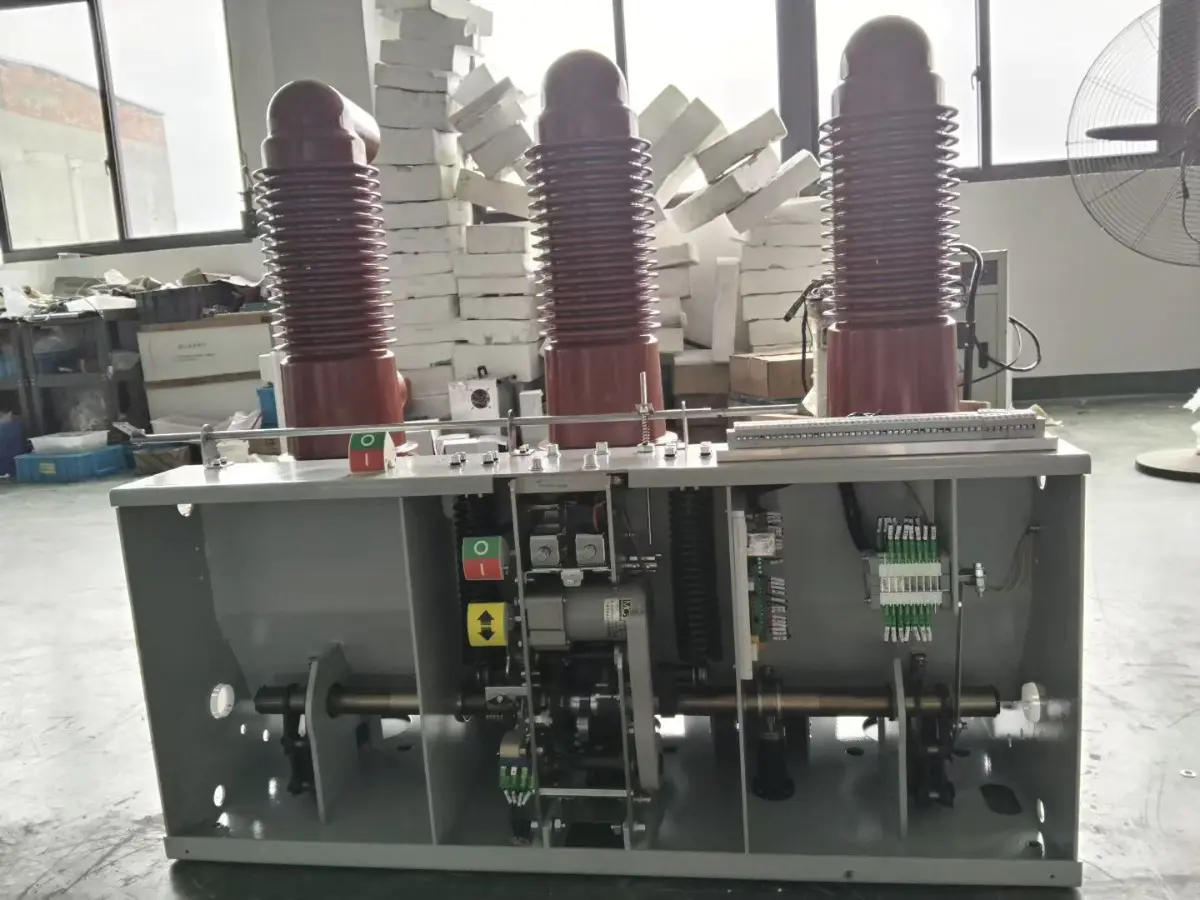

Toptan ZN85 12kV Dış Mekan Vakumlu Devre Kesici, 630A, Direğe Monteli
Ana sayfa / Ürünler / Vakumlu Devre Kesiciler / Dış Mekan Vakumlu Devre Kesiciler / ZN85 12kV Dış Mekan Vakumlu Devre Kesici, 630A, Direğe Monteli
Çalışma Prensibi: Dağıtım Şebekesinin Korunması: Direğe monteli besleme hatları, kırsal elektrifikasyon ve dağıtım devrelerinin otomatik bölümlendirilmesi.
Trafo merkezleri: Giden hatlar, trafo koruması ve otobüs bağlantı kesicileri.
Endüstriyel Güç Sistemleri: Fabrika ana giriş hatları, büyük motor korumaları ve endüstriyel yük devreleri.
Altyapı Projeleri: Yenilenebilir enerji bağlantıları, demiryolu elektrifikasyonu ve madencilik güç sistemleri.
Özel Senaryolar: Sık yük değiştirme, kapasitör bankı kontrolü ve kablo şarj akımlarının güvenli bir şekilde kesilmesi.
 |  |  |
 |  |  |
Vakum Kesintisi Teknolojisi: Hermetik olarak kapatılmış kesiciler, uzun hizmet ömrü boyunca yüksek dielektrik dayanımı, ark söndürme ve tutarlı performans sağlar.
Mekanik Çalıştırma: Yayla çalıştırılan mekanizma, hem manuel hem de uzaktan çalıştırmaya izin vererek aşırı yüklemeler veya kısa devreler sırasında hızlı kontak ayırma olanağı sağlar.
Çevre Koruma: Korozyona dayanıklı malzemelerden yapılmış IP54 dereceli kasa, yüksek nem, rüzgar ve toz gibi zorlu hava koşullarında dayanıklılık sağlar.
Kompakt ve Modüler Düzen: Akım trafoları ve koruyucu röleler gibi temel yardımcı ekipmanları entegre ederken kurulumu, incelemeyi ve bakımı basitleştirir.
10.000 operasyona kadar mekanik dayanıklılıkla yüksek güvenilirlik
Minimum bakım için gelişmiş vakum kesici teknolojisi
Dış ortamlara uygun kompakt ve korozyona dayanıklı tasarım
IP54 koruması zorlu koşullarda çalışmayı sağlar
Entegre akıllı izleme ve uzaktan kontrol yetenekleri
GB/T 11022 ve IEC 62271 standartlarına uygunluk
Belirli proje gereksinimleri için özelleştirilebilir konfigürasyonlar
 |  |  |
 |  | |

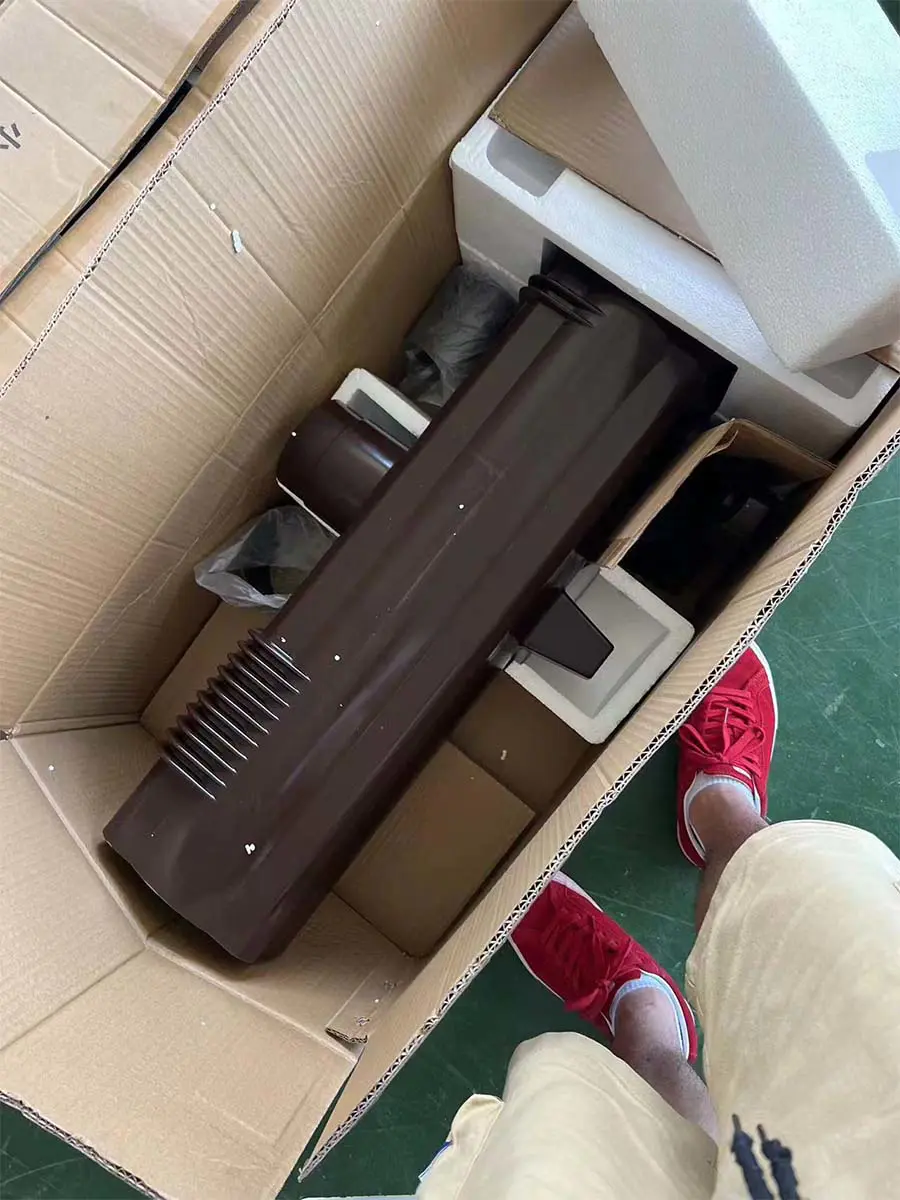

Taşıma güvenliğini sağlamak amacıyla elektrikli ürünlerimiz güçlendirilmiş ahşap kasalar içerisinde ihraç edilmektedir. Kasalar ısıl işleme tabi tutuluyor ve ISPM-15 işaretini taşıyor, bu da gümrük işlemlerinin hızlı bir şekilde yapılmasını sağlıyor. Yükseltilmiş taban tasarımı forkliftin çalışmasını kolaylaştırırken dahili darbe emici bağlantı elemanları ürünlerin sağlam bir şekilde ulaşmasını sağlar. Tüm dış kasalar açıkça etiketlenmiştir ve uluslararası lojistik standartlarına uygundur.
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-

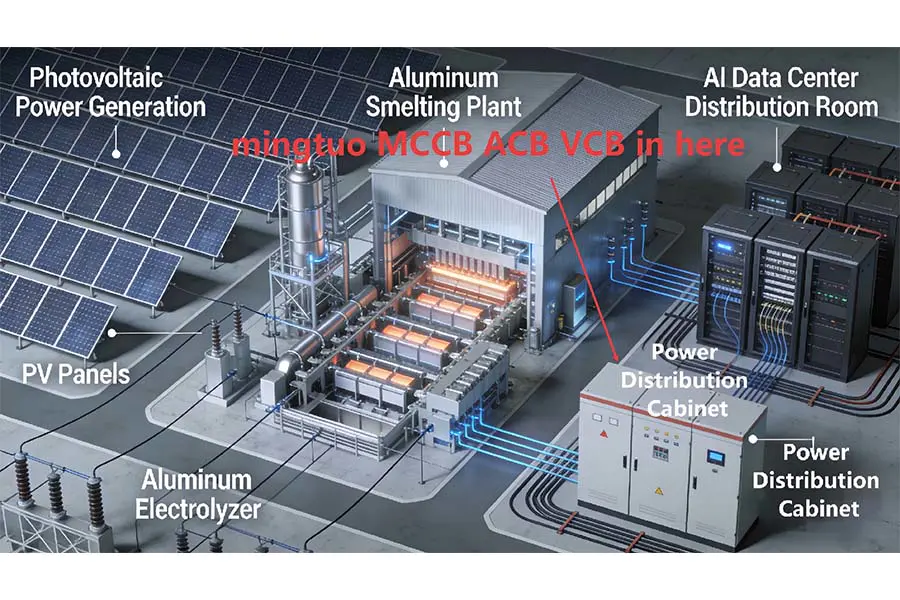

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Application Scenario Footage
-
35kV high-voltage switchgear, power transmission successful
-
10kV ring main unit, VCB
-
35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
| Parametre Kategorisi | Şartname | Notlar |
| Nominal Gerilim | 12kV | Dağıtım ağları için standart |
| Nominal Akım | 400A, 630A, 1250A | Ortak derecelendirmeler mevcut |
| Nominal Kısa Süreli Dayanım Akımı | 16kA, 20kA, 25kA | |
| Nominal Kısa Devre Kesme Akımı | 16kA, 20kA, 25kA | |
| Nominal Tepe Dayanım Akımı | 40 kA, 50 kA, 63 kA | |
| Nominal Yalıtım Seviyesi | Güç Frekansı: 42 kV / Yıldırım Darbesi: 75 kV | (1 dakika) |
| Mekanik Ömür | 10.000 işlem | Asgari |
| Elektrik Ömrü | 10.000 işlem (at rated current) | |
| Kesici Ortamı | Vakum | Seramik bir şişede mühürlenmiştir |
| Çalışma Mekanizması | Yay / Elektromanyetik | |
| Kontrol Gerilimi | AC/DC 110V, 220V | Ortak seçenekler |
| Genel Boyutlar (Yaklaşık) | 900 x 800 x 1200 mm (Y x G x D) | Yapılandırmaya göre değişir |
| Kurulum Yöntemi | Direğe Monte / Yere Monte | Dış mekan kullanımı |
| Ortam Sıcaklığı | -30°C ila 40°C |
