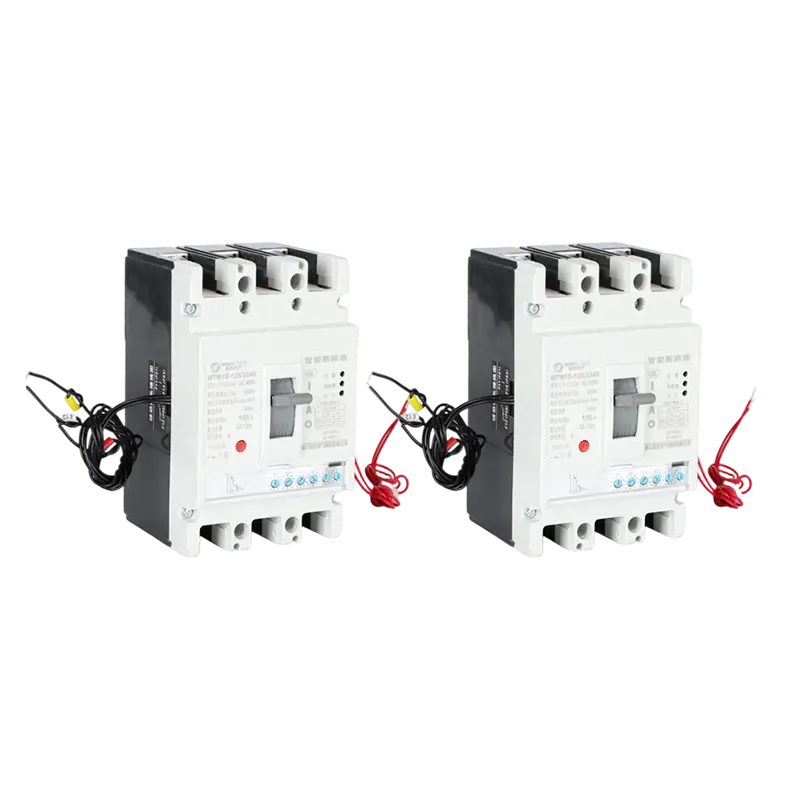

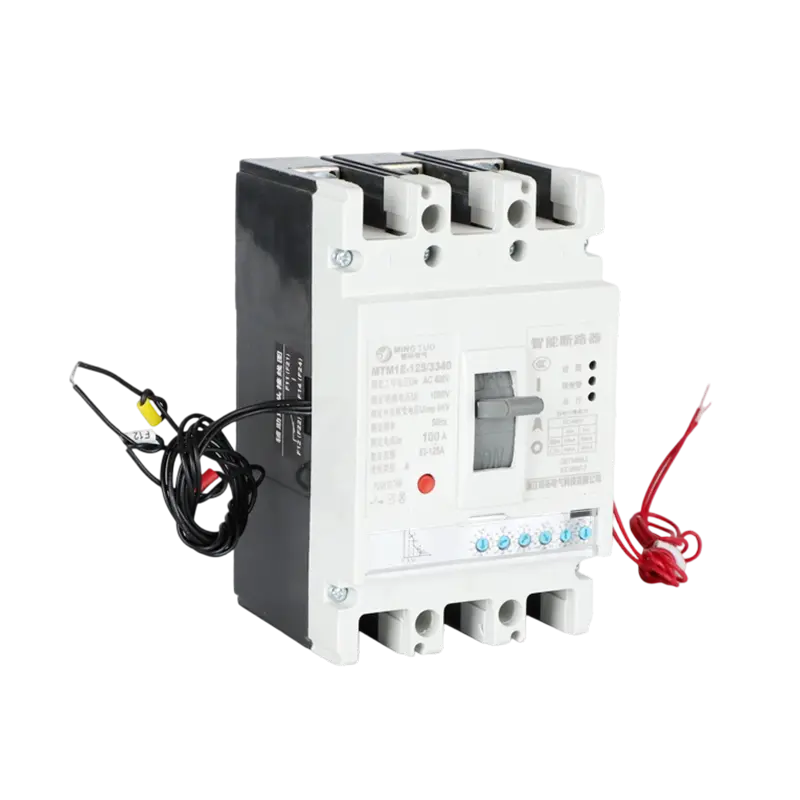

Name: MT-M1 Dijital Elektronik MCCB, 100-800A, 3/4P, 50kA, Mikroişlemci Kontrollü Devre Kesici
Rating: 5 (99 reviews)

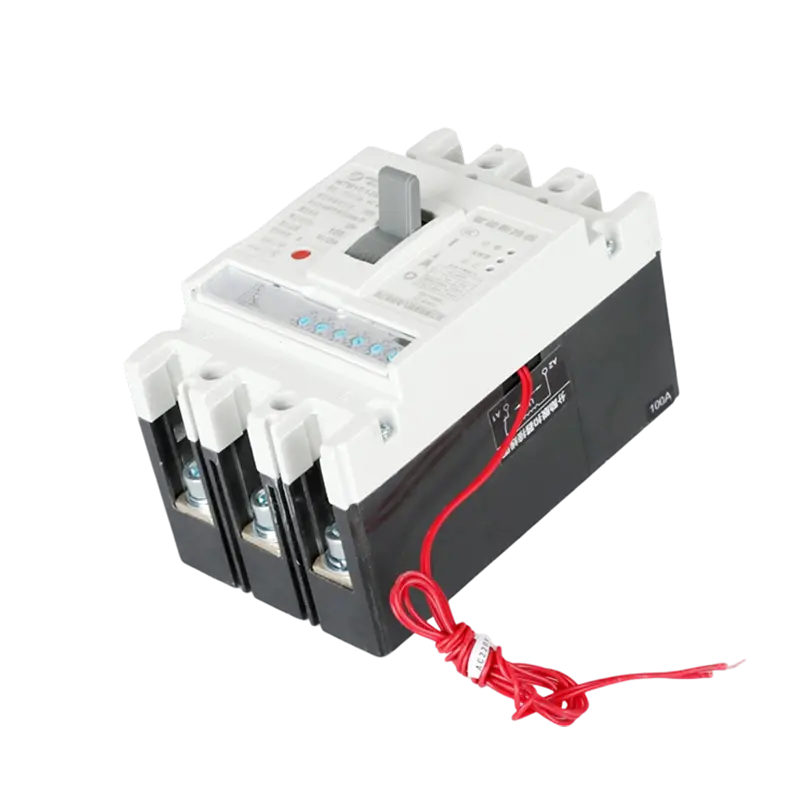

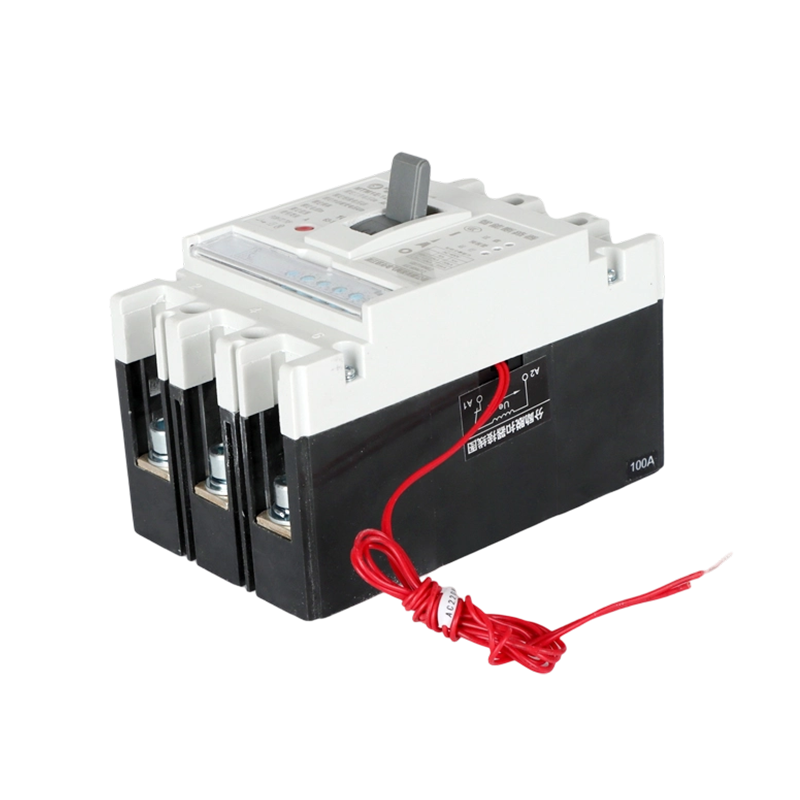

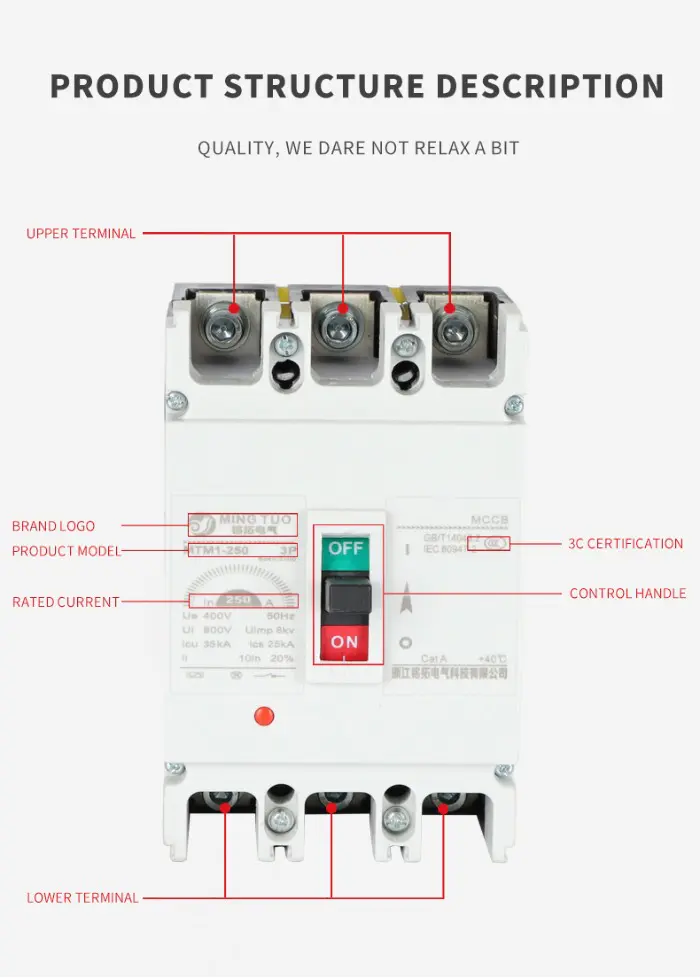

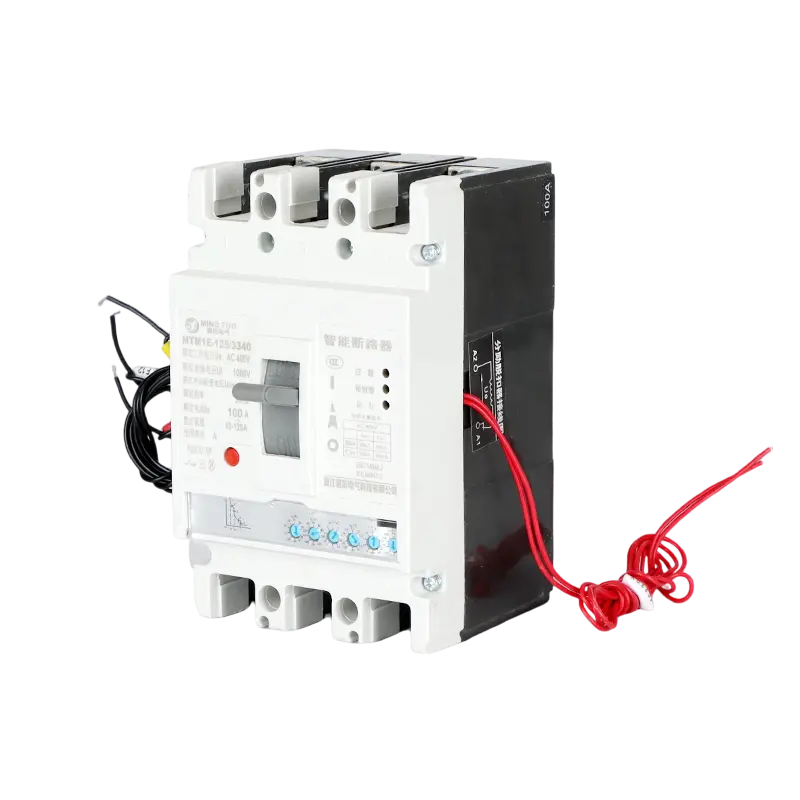

MT-M1 Dijital Elektronik MCCB, 100-800A, 3/4P, 50kA, Mikroişlemci Kontrollü Devre Kesici

Açıklama:

MT-M1 Dijital Elektronik MCCB, hassas mikroişlemci kontrolünü sağlam kalıplanmış kasa yapısıyla birleştiren yeni nesil devre korumasını temsil eder. AC 50Hz sistemler için tasarlanan bu kesici, gerçek zamanlı izleme ve akıllı arıza yönetimi sunarken, aşırı yük, kısa devre ve toprak arızası koşullarına karşı tamamen programlanabilir koruma sağlar.
Yüksek mukavemetli termoset mahfazanın içine yerleştirilmiş kırıcı, kompakt boyutları olağanüstü mekanik dayanıklılıkla birleştirir. Gelişmiş elektronik sistemi, operatörlerin akımı, voltajı, enerji tüketimini ve arıza geçmişini izlemesine olanak tanıyarak proaktif bakım ve gelişmiş sistem güvenilirliği sağlar.

Uygulamalar:

Dijital MCCB, gelişmiş koruma, gerçek zamanlı izleme ve veri odaklı enerji yönetimi gerektiren sistemler için idealdir:
Kritik Güç Altyapısı – Veri merkezleri, hastane yedek devreleri, havaalanı güç sistemleri, finans kurumu güç koruması.
Endüstriyel Otomasyon – Motor kontrol merkezleri, üretim hatları ve karmaşık makineler için hassas koruma.
Enerji Yönetimi – Bina yönetim sistemleri, yenilenebilir enerji kurulumları, akıllı şebekeler ve güç izleme merkezleri.
Özel Uygulamalar – Trafo koruması, jeneratör yedekleme sistemleri, ana yük merkezi kesicileri ve ağ bağlantılı devre yönetimi.
Programlanabilir ayarları, aşağı yöndeki cihazlarla kesintisiz koordinasyona olanak tanıyarak arıza süresini en aza indirir ve ekipmanın ömrünü maksimuma çıkarır; iletişim arayüzleri ise modern akıllı güç sistemlerine entegrasyona olanak tanır.

MCCB

Çalışma Prensibi: Akım elektromanyetik transformatörden geçtiğinde, akım transformatörü akım sinyalini devre kartına iletir ve bu da bunun bir arıza akımı olup olmadığına karar verir. Eğer öyleyse, mekanizma doğrudan devreye girmiştir.

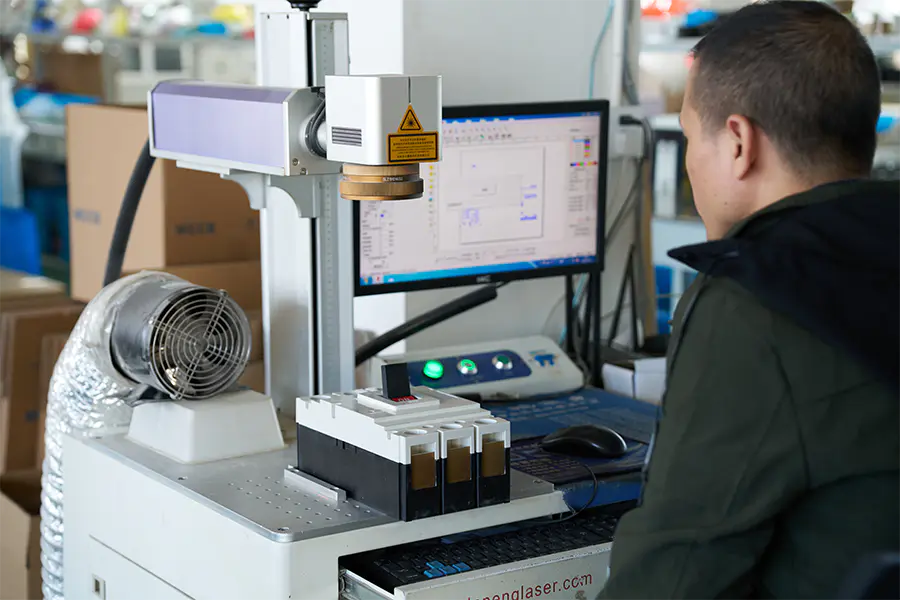

Product Debugging
MCCB

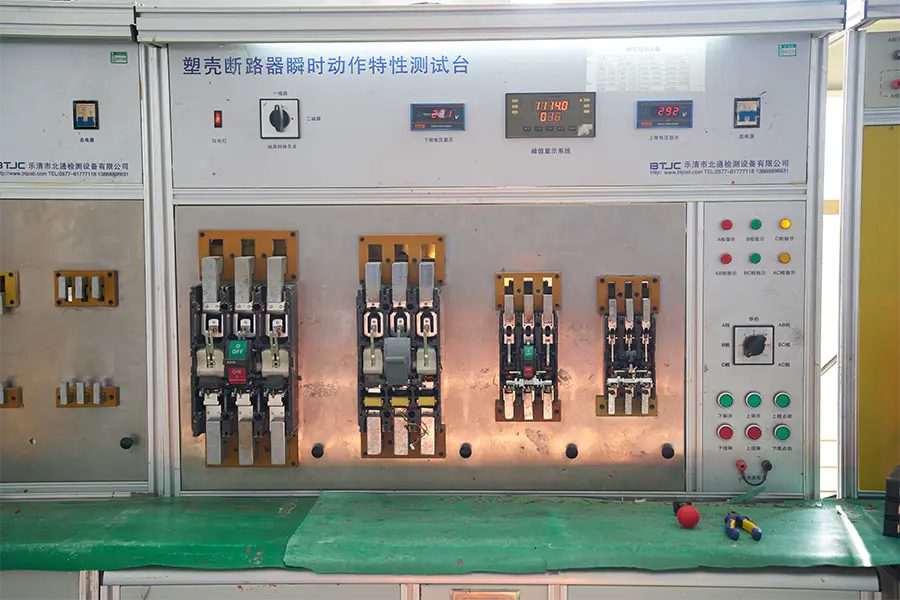

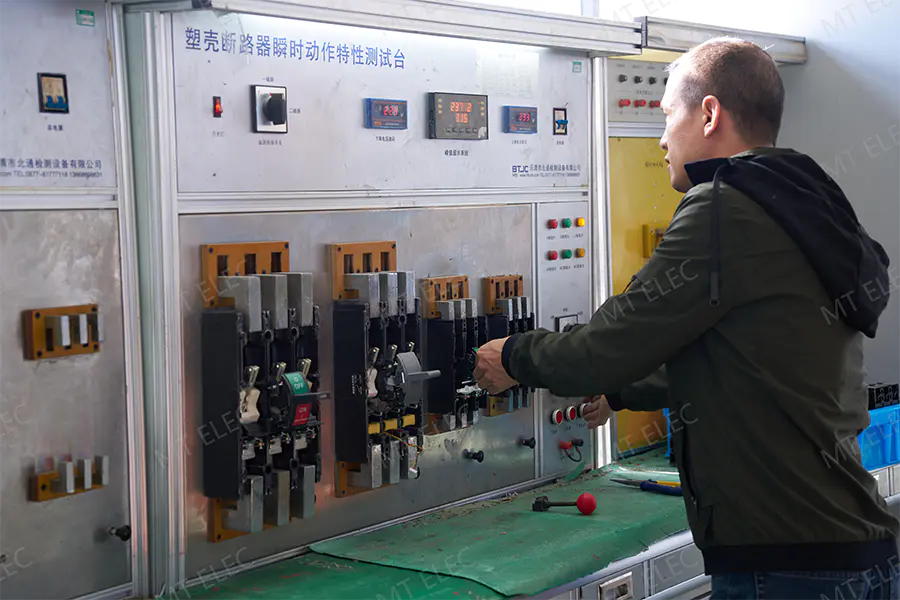

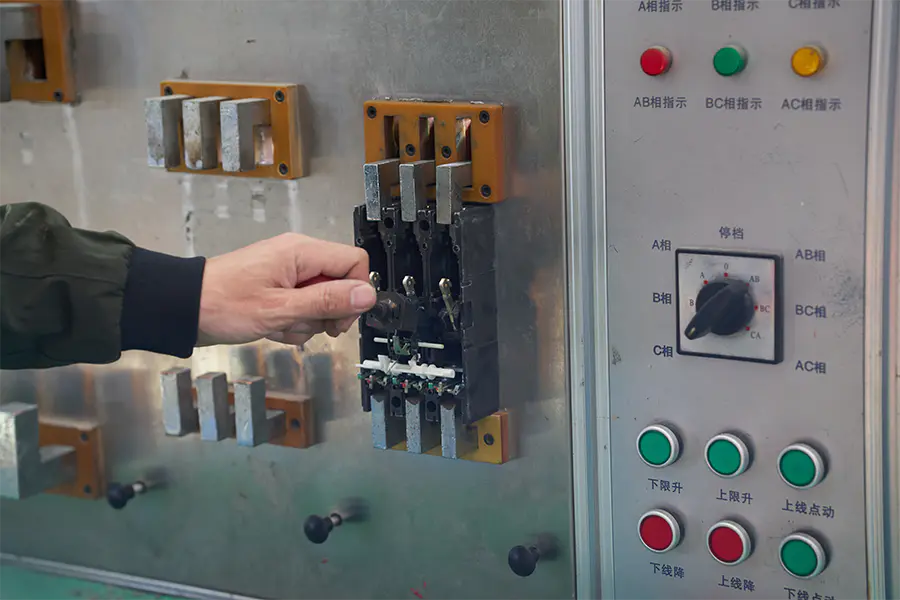

MCCB Instantaneous Test

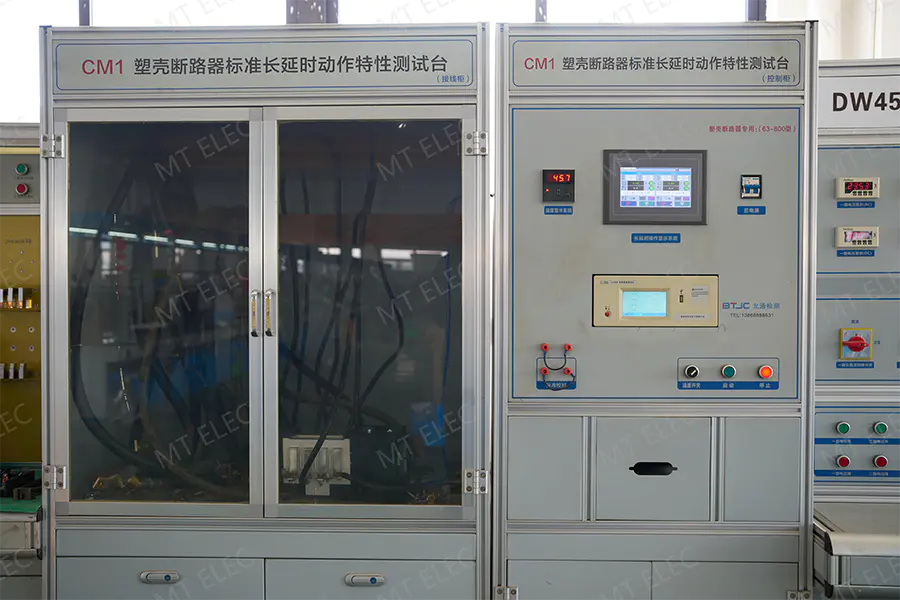

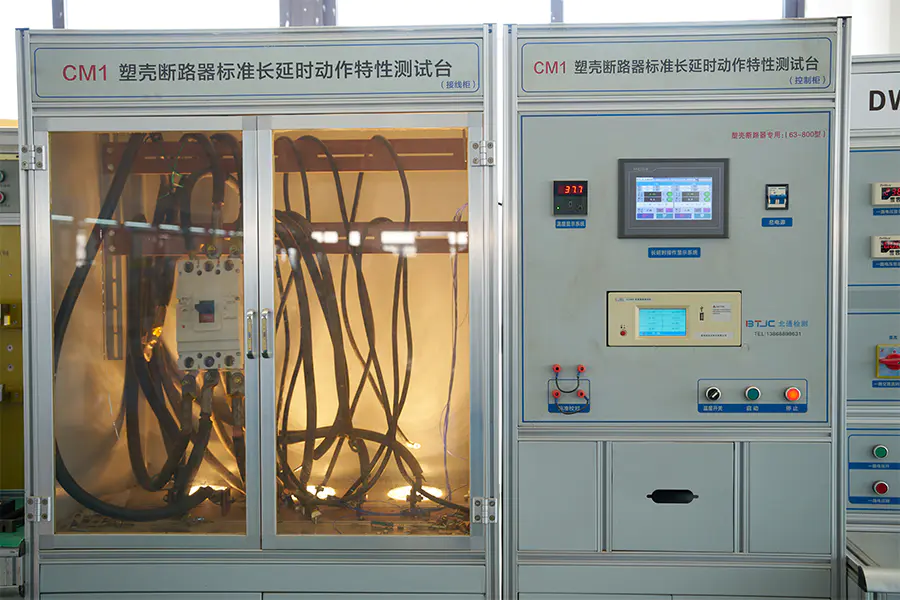

MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench

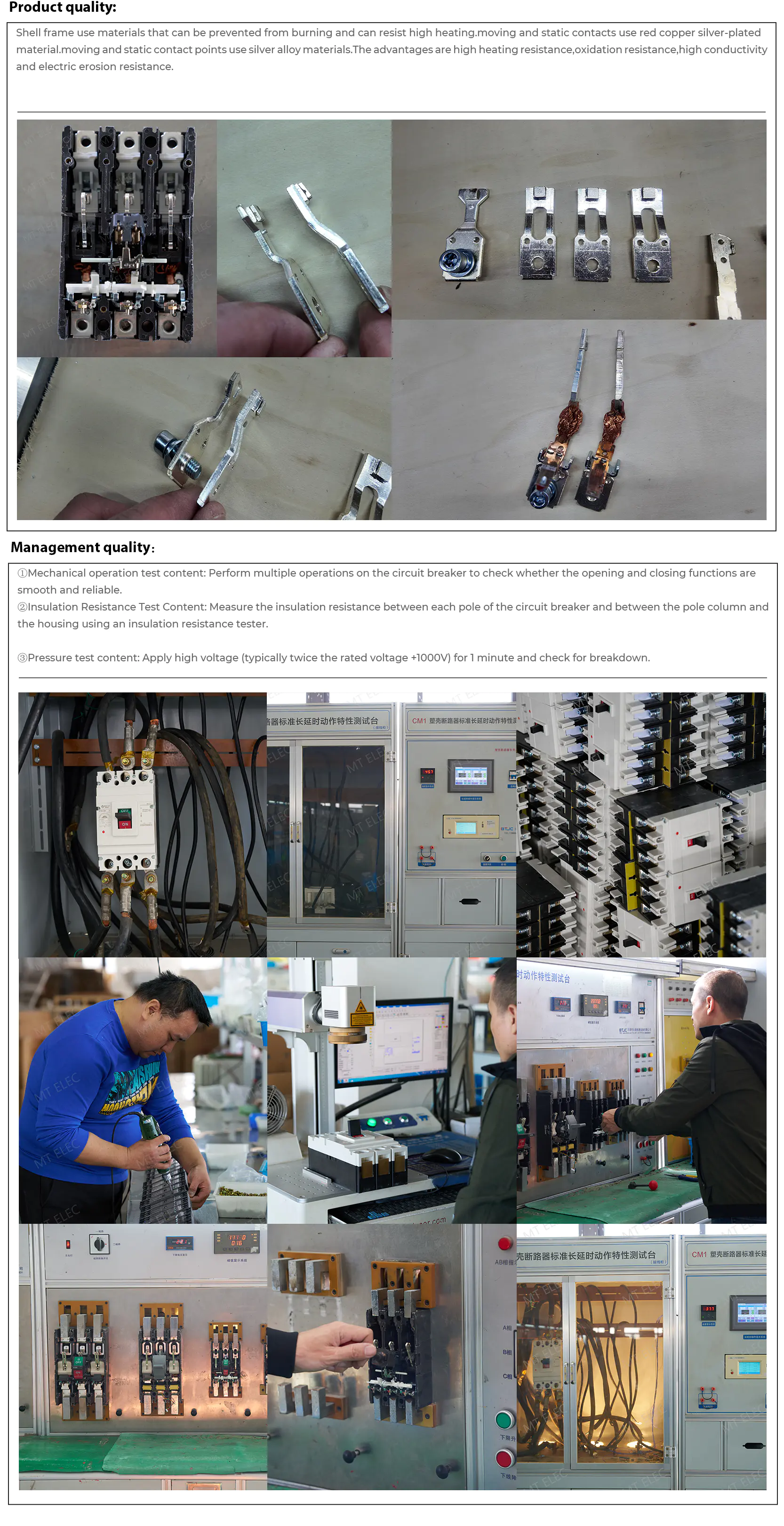

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Taşıma güvenliğini sağlamak amacıyla elektrikli ürünlerimiz güçlendirilmiş ahşap kasalar içerisinde ihraç edilmektedir. Kasalar ısıl işleme tabi tutuluyor ve ISPM-15 işaretini taşıyor, bu da gümrük işlemlerinin hızlı bir şekilde yapılmasını sağlıyor. Yükseltilmiş taban tasarımı forkliftin çalışmasını kolaylaştırırken dahili darbe emici bağlantı elemanları ürünlerin sağlam bir şekilde ulaşmasını sağlar. Tüm dış kasalar açıkça etiketlenmiştir ve uluslararası lojistik standartlarına uygundur.

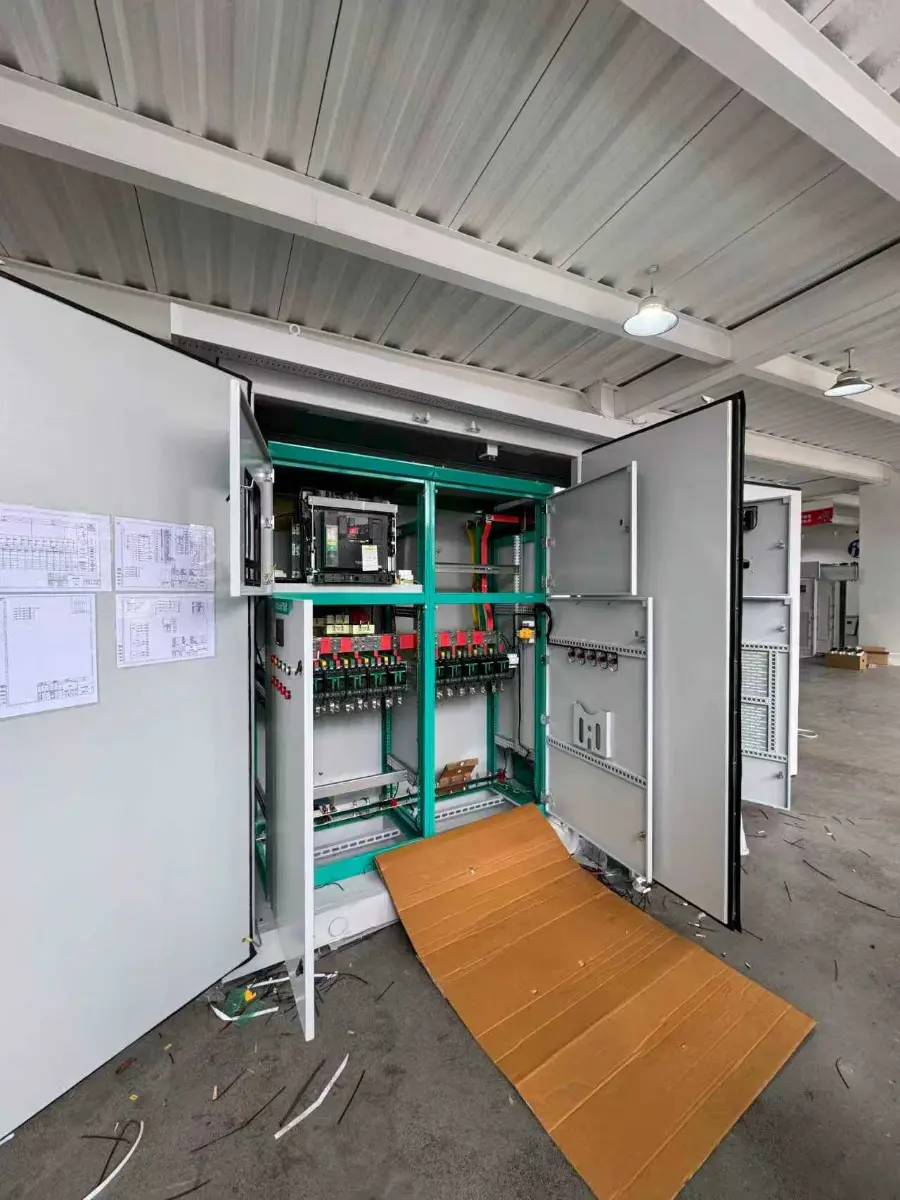

High and Low Voltage Switchgear (ACB, MCCB, VCB)

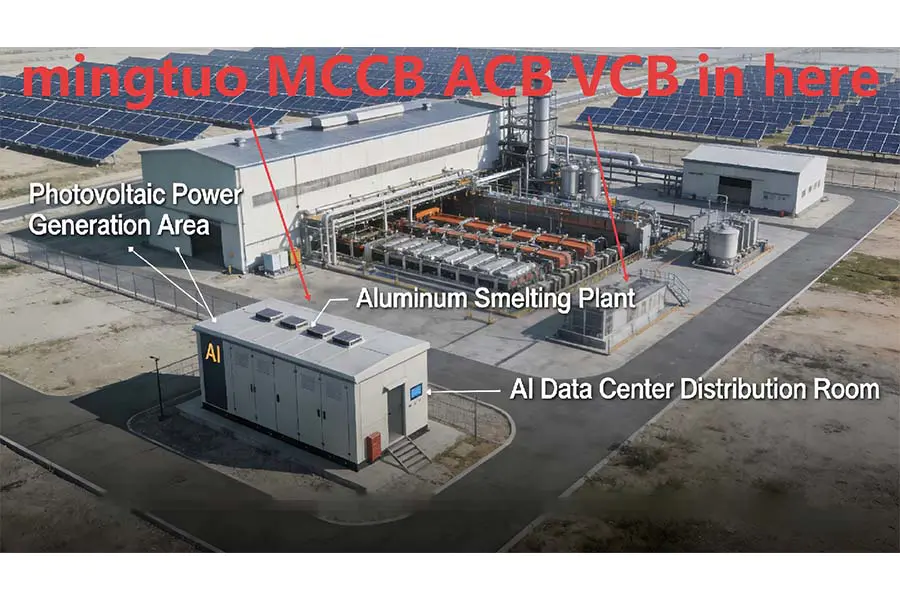

Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

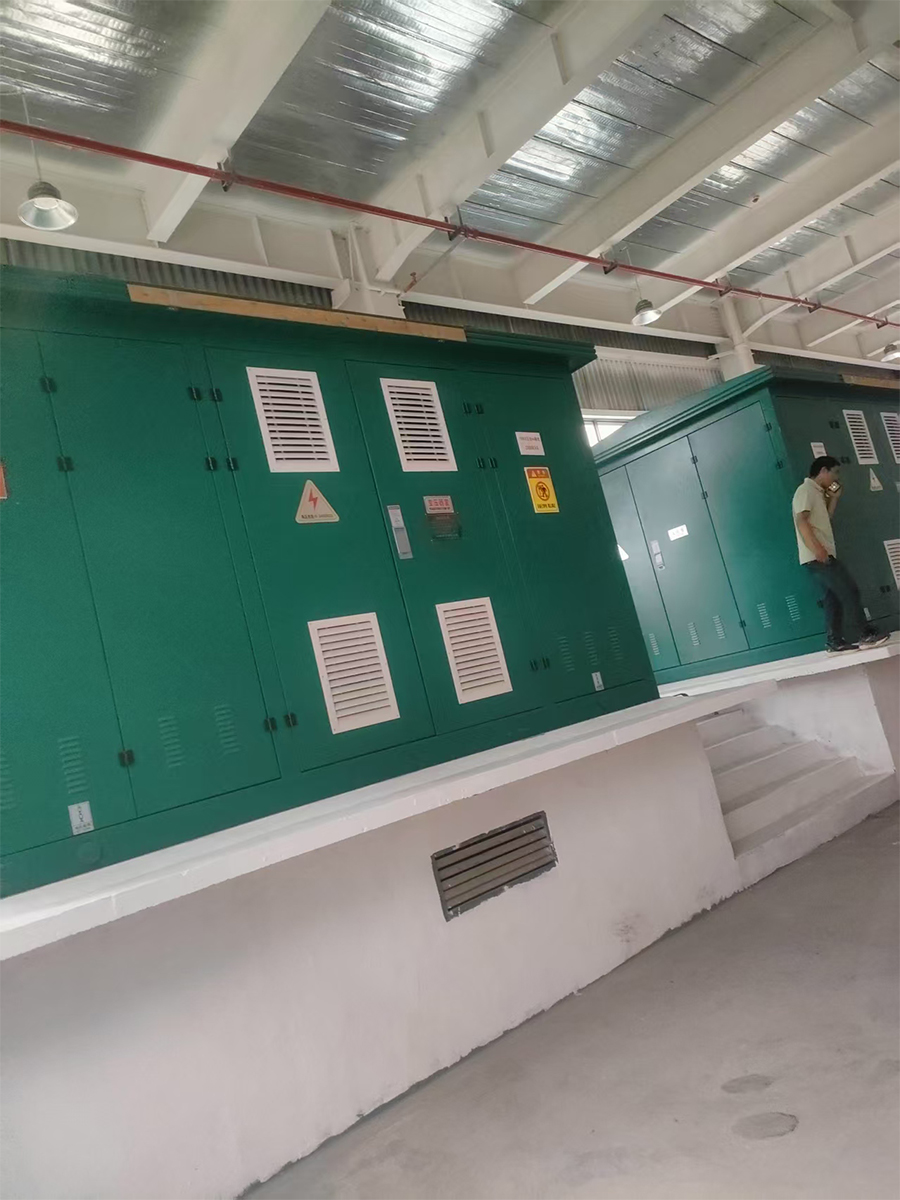

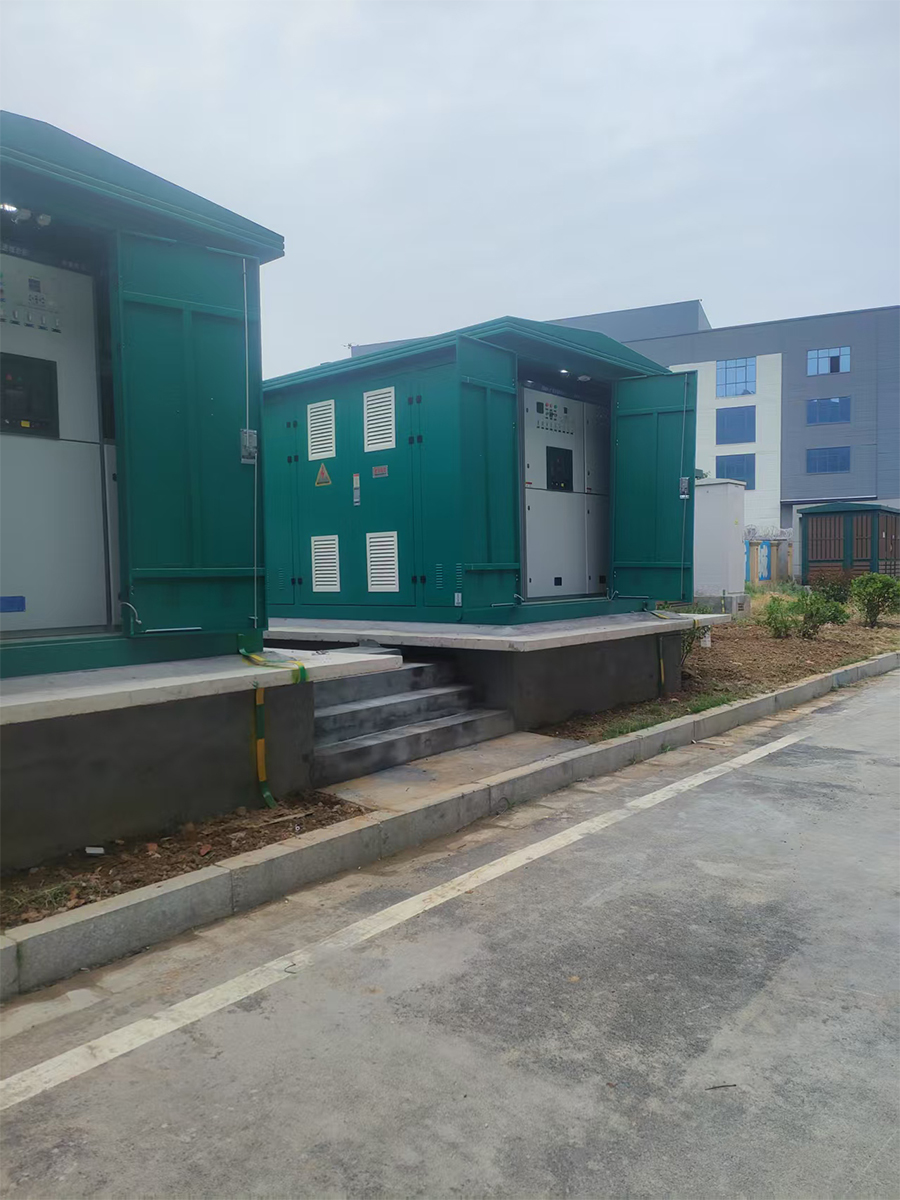

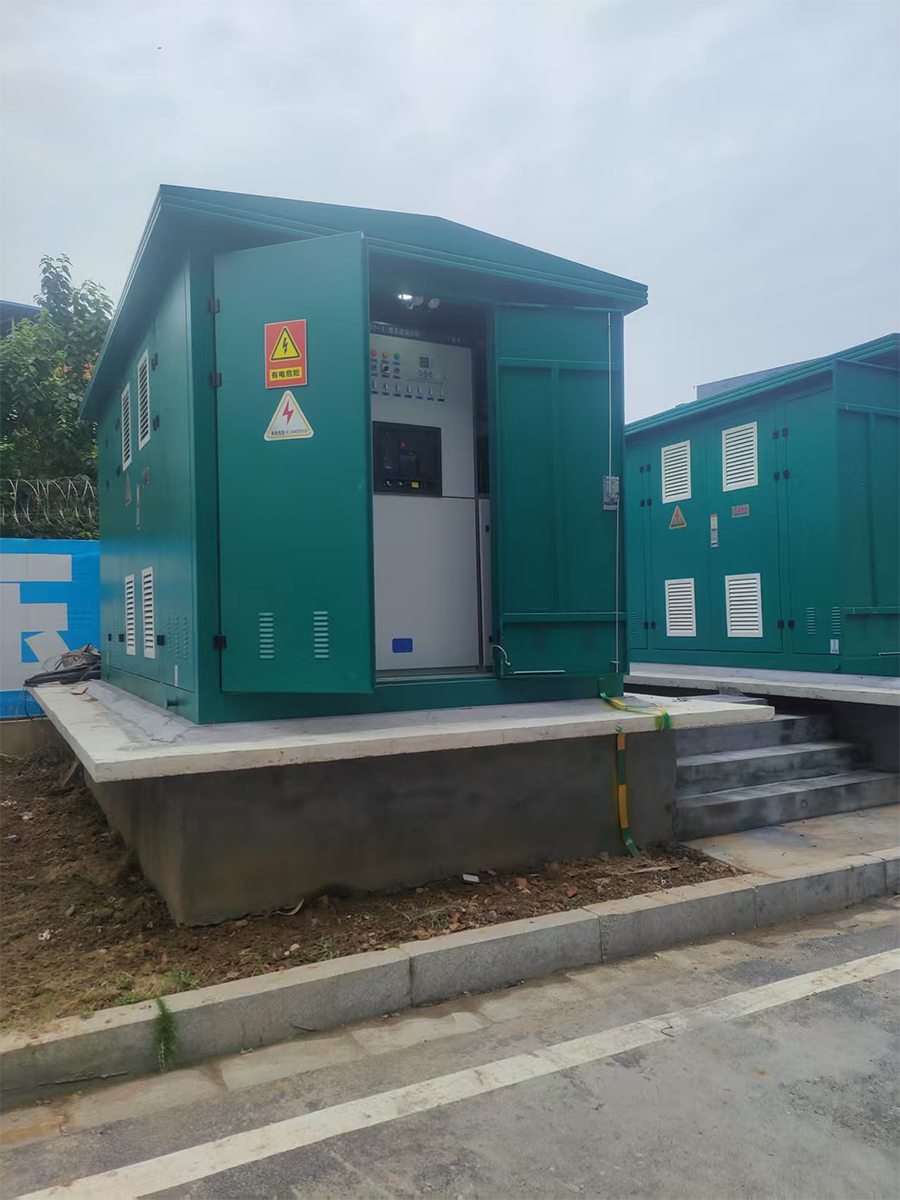

Box-typesubstation ACB VCB MCCB

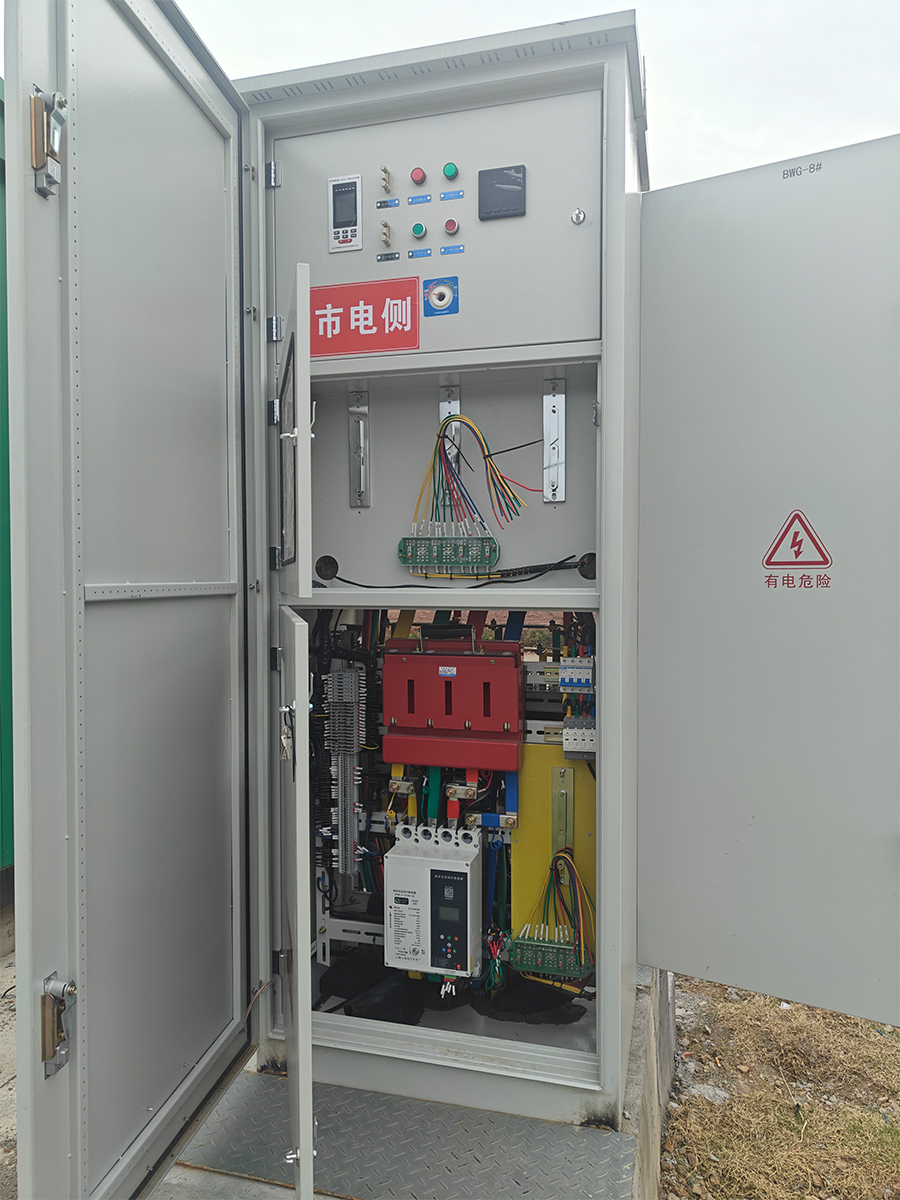

Power transmission successful

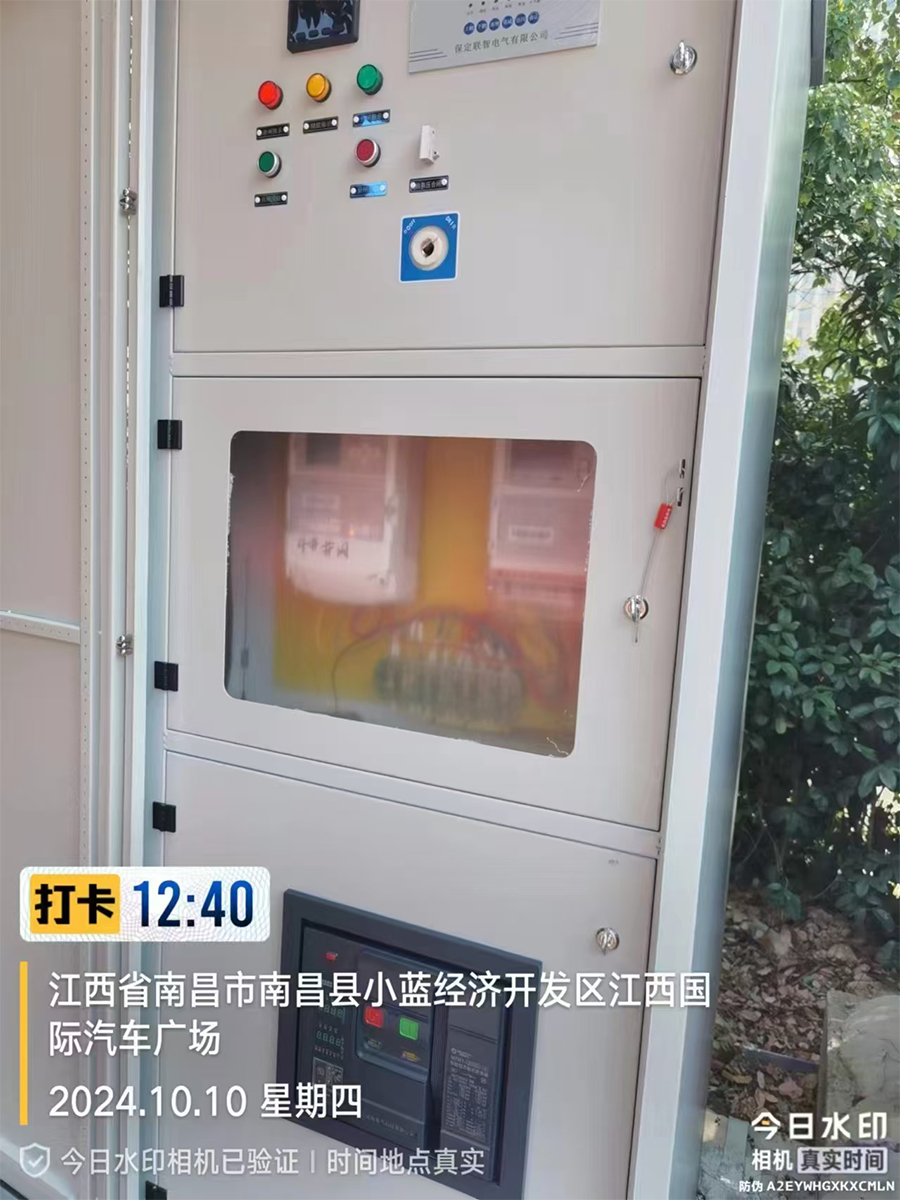

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

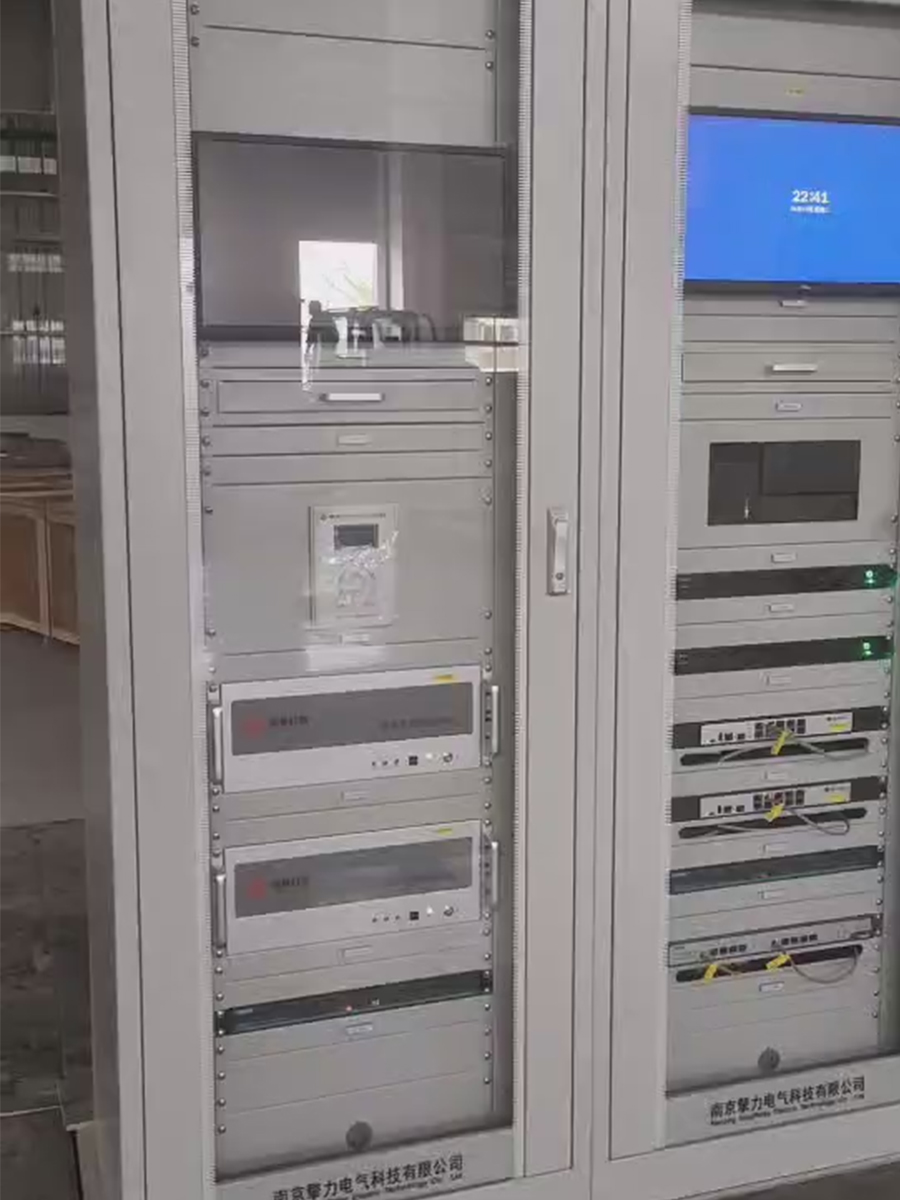

HighandLowVoltageSwitchgearACBMCCBVCB

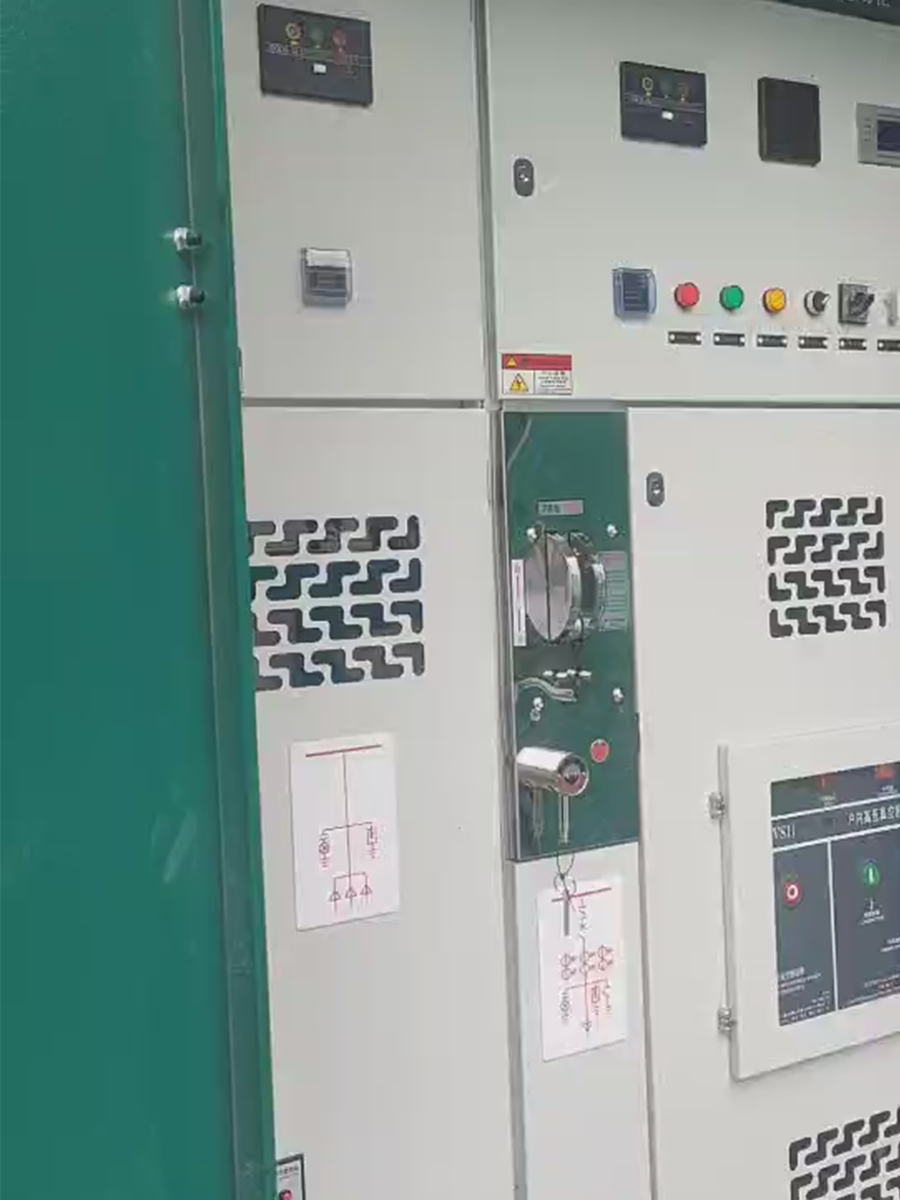

Box-typesubstationUtilisingourVCB

Tür	kutup	Dış Boyutlar						Kurulum Boyutları (mm)			Arka Panel Bağlantı Boyutları (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Sol 44 Sağ 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Tür	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm(A)	63		125			250
Nominal akım (A)	10、16、20、25、32、40、50、63		16、20、25、32、40、50、63、80、100、125			100、125、140、160、180、200、225、250
Nominal gerilim Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Nominal izolasyon gerilimiUi(V)	AC800		AC800			AC800
Kutup sayısı	3,4	3,4	2,3,4	2,3,4	2,3,4	2,3,4	2,3,4	2,3,4
IcukA） Nominal limit kısa devre kesme kapasitesi seviyesi	L	M	S	L	M	S	L	M
IcukA） Nominal limit kısa devre kırma kapasitesi	12	35	12	35	50	12	35	50
IC'ler (kA) Nominal kısa devre kesme kapasitesi	6	22	6	22	35	6	22	35
Nominal limitler kısa devre kırma kapasitesi	4500		3000			2500
Çalışma ömrü (döngü)	8500		7000			6500
Ark mesafesi (mm)	0、<50		0、<50			< 50

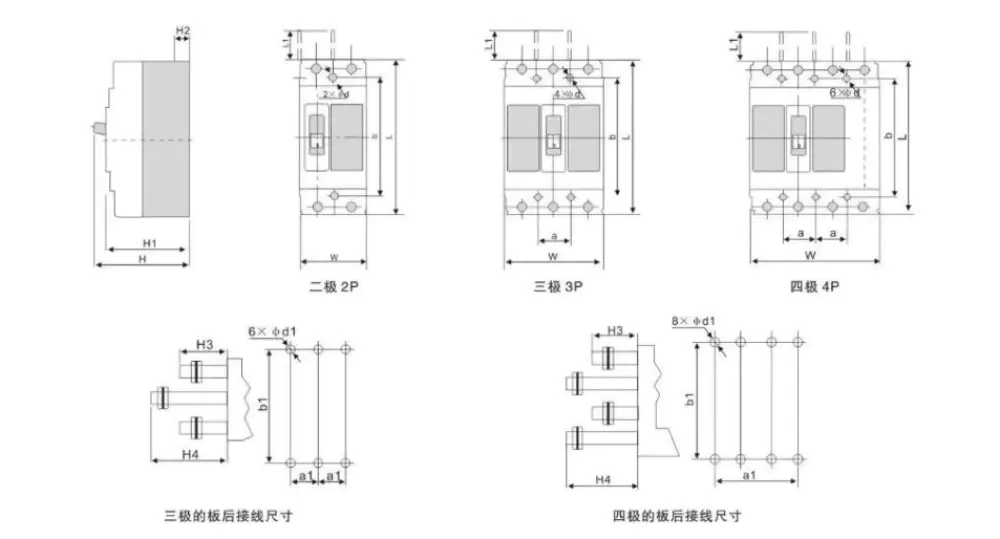

Boyutlar
Kurulum boyutu
