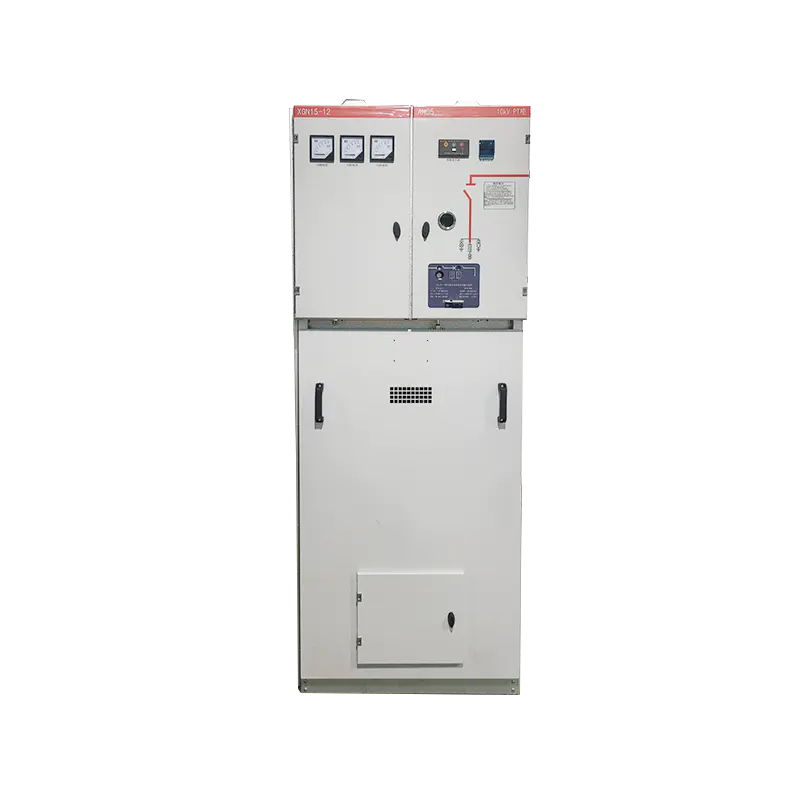

Ürüne Genel Bakış
Çevre dostu gaz yalıtımlı kabin, Mingtuo Electric tarafından bağımsız olarak geliştirilen yeni entegre iç ve dış mekan SF₆ içermeyen güç dağıtım ekipmanıdır. Geleneksel kükürt hekzaflorür sera gazını terk eder ve çevre dostu yalıtım ve ark söndürme ortamı olarak kuru hava veya nitrojeni benimser. Yüksek gerilim ayırıcı, topraklama anahtarı, vakum devre kesici, CT/PT ve ikincil ölçüm ve kontrol ünitelerinin tümü sızdırmaz bir gaz tankına entegre edilmiştir.
Ekipman hem halka ağ güç kaynağını hem de terminal tekli güç kaynağı modlarını destekler. Kentsel elektrik şebekesi yenilemesinde, konut topluluklarında, ticari plazalarda, PV enerji depolama elektrik santrallerinde, endüstriyel parklarda ve geçici inşaat güç kaynağı projelerinde yaygın olarak uygulanmaktadır. Geleneksel SF₆ gaz yalıtımlı kabinler, Amerikan yastığa monteli transformatörler ve Avrupa prefabrik trafo merkezleri için düşük karbonlu, çevre dostu bir alternatif olarak hizmet vermektedir.
Temel Ürün Avantajları
3.1 Sıfır Sera Gazı Emisyonu, Düşük Karbon ve Çevre Dostu
Kapalı gaz tankı, sıfıra yakın küresel ısınma potansiyeline sahip, SF₆ sera gazı veya flor içeren tehlikeli maddeler içermeyen, yalıtım ve ark söndürme ortamı olarak kuru hava veya yüksek saflıkta nitrojen kullanır. Ulusal çift karbon politikalarına ve yeşil enerji şebekesi ihale standartlarına uygundur. Yalıtım ortamı, ekipmanın hizmet dışı bırakılmasından sonra doğrudan tüketilebilir ve geri dönüştürülebilir, böylece tehlikeli atık bertaraf maliyetleri azaltılır ve tüm yaşam döngüsü boyunca düşük karbonlu çalışma gerçekleştirilebilir.
3.2 Kompakt Entegre Kapalı Gaz Tankı, Küçük Kullanım Alanı
Tüm birincil yüksek voltaj bileşenleri, sızdırmaz bir paslanmaz çelik gaz tankının içine entegre edilmiştir. Genel kabin boyutu, Avrupa kutu trafo merkezlerinden ve aynı kapasitedeki geleneksel hava yalıtımlı şalt cihazlarından çok daha küçüktür. Entegre modüler tasarım inşaat temel maliyetlerini büyük ölçüde azaltır, deniz ve kara taşımacılığını basitleştirir ve sahada hızlı kurulum ve konumlandırma sağlar.
3.3 Tamamen Yalıtımlı Güvenli Yapı, Az Bakım
Tüm canlı yüksek voltajlı parçalar, açıkta kalan canlı bileşenler olmaksızın metal sızdırmaz gaz tankının içine yerleştirilmiştir. Tamamen kapalı yalıtım tasarımı, güvenli dokunma işlemi için kabin yüzeyinde sıfır elektriklenme sağlar. Bağımsız topraklama devreleri ve çoklu mekanik kilitler (kapatma/topraklama/kabin kapısı kilidi), yanlış kullanımdan kaynaklanan elektrik çarpması kazalarını önler.
Kapalı gaz tankı, izolasyon maddesinin oksidasyonunu ve eskimesini önlemek için nemi, tozu ve yoğuşmayı izole ederek normal çalışma koşullarında uzun süreli bakım gerektirmeden çalışmayı destekler. Standart fişli transformatörler ve ikincil terminaller, ana gaz tankını sökmeden arızalı bileşenlerin hızlı bir şekilde değiştirilmesine olanak tanır.
3.4 Zorlu Ortamlara Uyarlanabilen, Korozyon Önleyici Dış Mekan Kabini
Kabin, yağmura, kuma, yüksek neme ve aşırı sıcaklığa dayanıklı, dış mekana özel pas önleyici elektrostatik püskürtme kaplamalı, kalın soğuk haddelenmiş çelik sacdan yapılmıştır. Eğimli üst tasarım, yağmur suyu drenajını hızlandırır ve IP dereceli korumaya sahip çok yalıtımlı dolap kapıları, yağışlı güney bölgelerine, soğuk kuzey bölgelerine ve kıyıdaki tuzlu sis ortamlarına uyum sağlar.
3.5 Özelleştirilebilir Alçak Gerilim Bölmesi ve Akıllı Genişletme
Alçak gerilim bölmesi, isteğe bağlı kompakt devre kesicileri, çok işlevli güç ölçüm cihazlarını, ATS otomatik transfer anahtarlarını, reaktif güç kompanzasyon modüllerini ve akıllı izleme cihazlarını destekleyen çok sayıda montaj rayıyla önceden monte edilmiştir. Standart RS485 iletişim arayüzü, uzaktan ölçüm, uzaktan sinyalizasyon ve uzaktan kontrolü gerçekleştirmek için akıllı güç dağıtımı ve PV enerji depolama uzaktan izleme sistemleriyle kesintisiz bağlantı sağlar.
3.6 Düşük Kayıp ve Yüksek Güvenilirlik Ana Devre

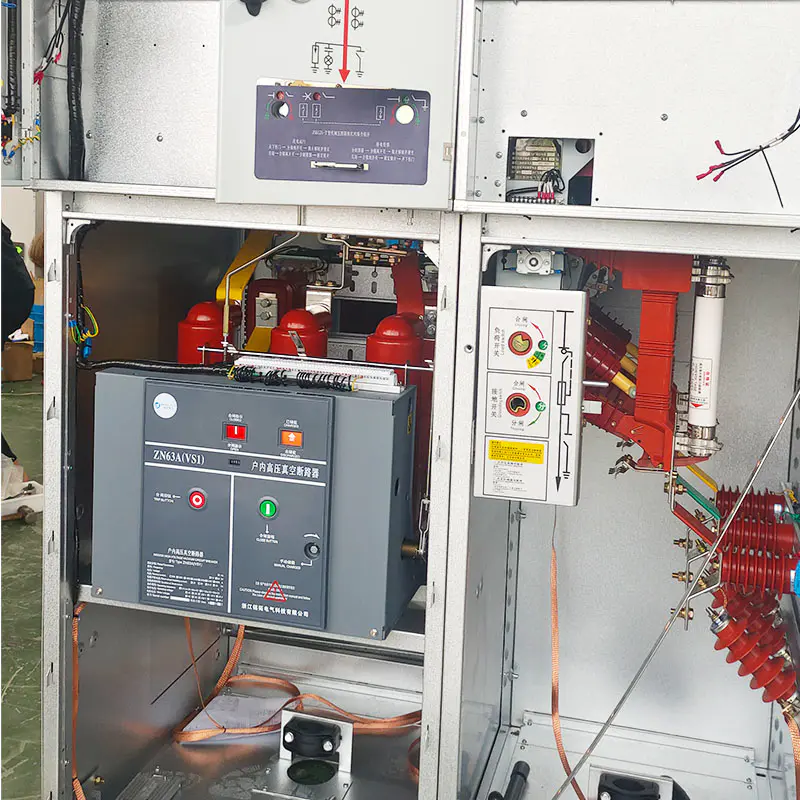

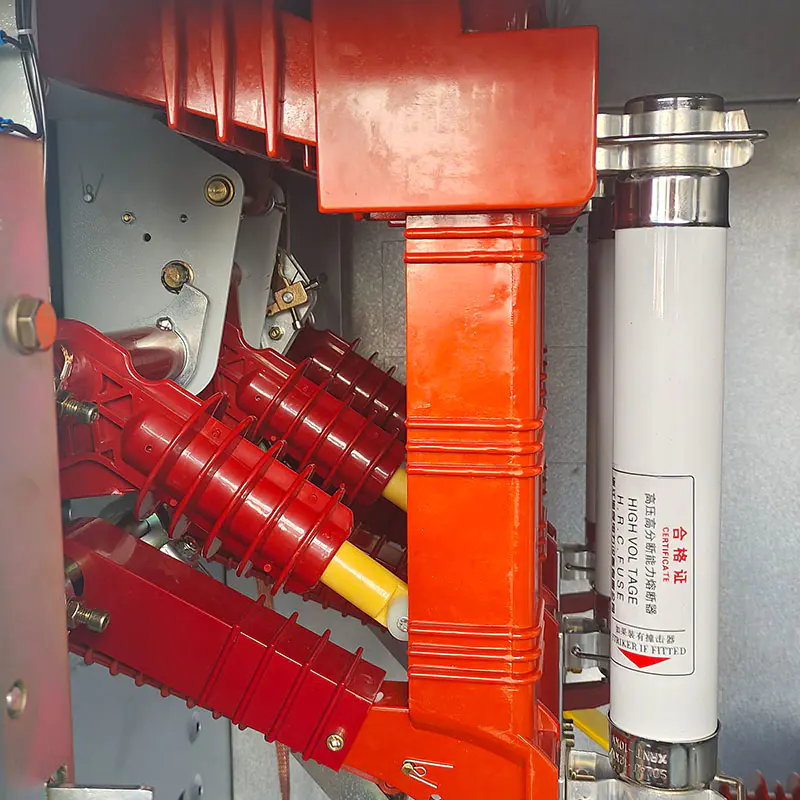

Dahili vakum kesici, güçlü kısa devre ve aşırı yük direnciyle istikrarlı kesme performansı sunar. Optimize edilmiş bakır bara yapısı devre kaybını ve çalışma gürültüsünü azaltır. Kabin, uzun süreli ağır yükte sürekli çalışmayı destekler; fabrikalar ve enerji depolama istasyonları gibi yüksek yük senaryoları için idealdir.
Teknik Parametre Tablosu
| Öğe | Şartname |
| Modeli | Çevre Dostu Gaz Yalıtımlı Kabin (Çevre Dostu Kabin) |
| Nominal Yüksek Gerilim | 10kV / Maksimum Çalışma Gerilimi 12kV |
| Nominal Alçak Gerilim | AC 0,4kV (Üç fazlı Dört telli) |
| Nominal Frekans | 50 Hz |
| Nominal Akım Aralığı | 630A ~ 1250A |
| Kısa Süreli Dayanım Akımı | 20kA / 25kA (4s) |
| 1 dk Güç Frekansı Dayanım Gerilimi | 35kV (YG Tarafı) |
| Yıldırım Darbe Dayanım Gerilimi | 75kV |
| Yalıtım ve Ark Söndürme Maddesi | Kuru Hava / Azot (SF₆ İçermeyen) |
| Muhafaza Koruma Sınıfı | IP34 (Dış Mekan) / IP30 (İç Mekan) |
| Ortam Sıcaklığı | -45°C ~ 55°C |
| Gürültü Seviyesi (1m Mesafe) | ≤55dB |
| Kurulum Türü | İç mekan dolabı montajı / Dış mekan zemin pedine monte kurulum |
Yapı

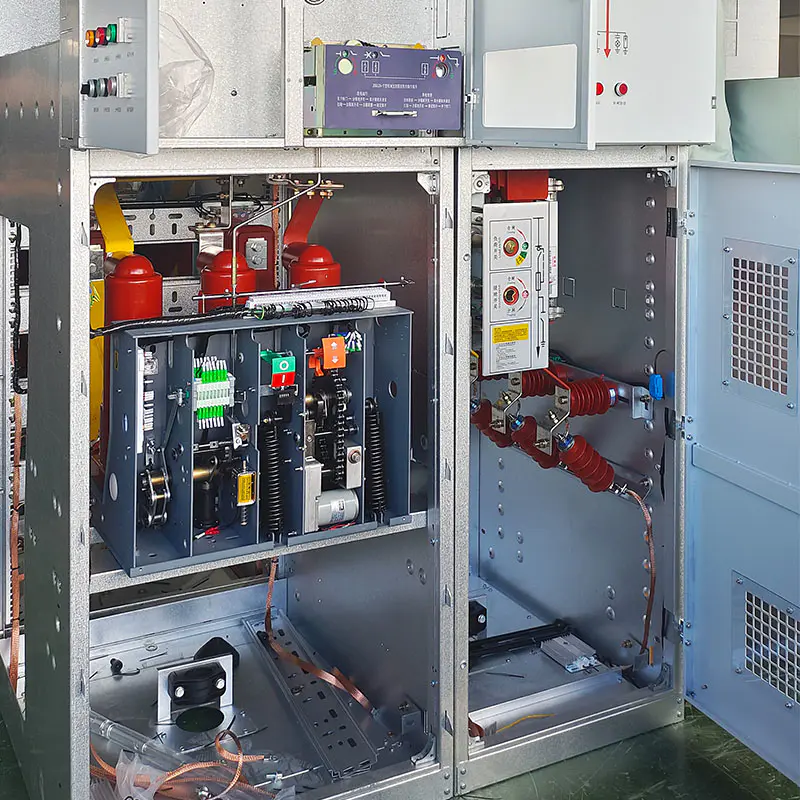

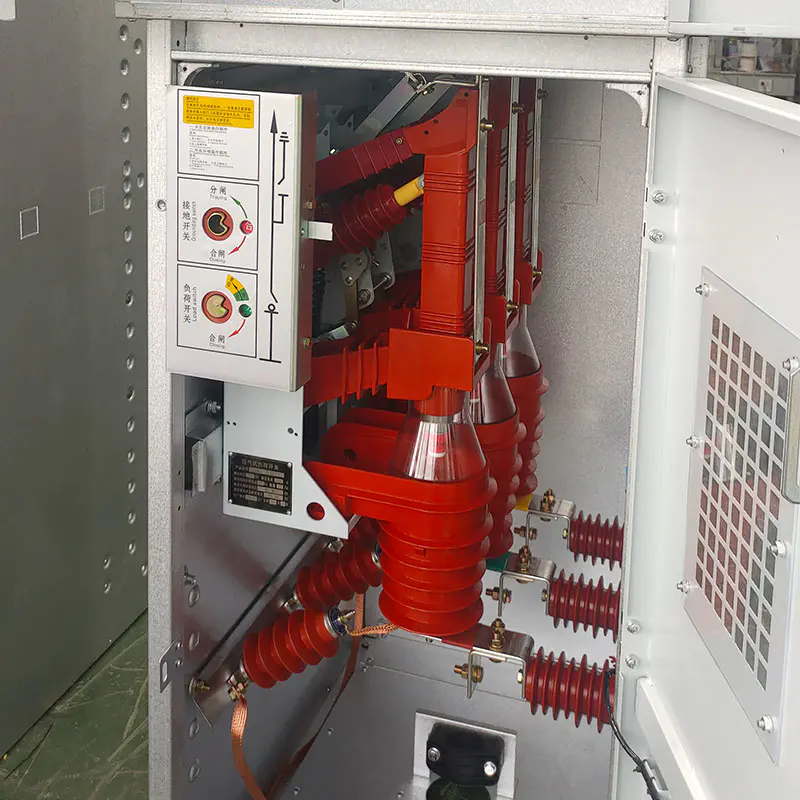

Tamamen sızdırmaz paslanmaz çelik gaz deposu, vakumlu devre kesiciyi, ayırıcıyı, topraklama anahtarını, gaz basınç göstergesini ve patlamaya dayanıklı basınç tahliye cihazını entegre eder. Tüm canlı yüksek voltaj bileşenleri, harici nemi ve tozu izole etmek için kuru hava/nitrojen ortamında yalıtılmıştır. Basınç izleme ve gaz kaçağı tespit arayüzleri çevrimiçi inceleme için ayrılmıştır. Topraklama anahtarının yük altında kapanması ve ana kabin kapısının canlı olarak açılması gibi tehlikeli yanlış işlemleri önlemek için tam beş önleyici mekanik kilitlemeyle donatılmıştır.
5.1 Bağımsız Alçak Gerilim Çıkış Bölmesi (Sağ Taraf)
Yüksek voltajlı gaz tankından çelik bölmeyle fiziksel olarak ayrılmıştır. Standartlaştırılmış ray düzeni, MCCB'lerin, çok fonksiyonlu sayaçların, ATS'nin, reaktif güç kompanzasyonunun ve akıllı iletişim modüllerinin kurulumuna olanak tanır. Bağımsız ikincil kablolama terminal bölmesi, düzenli kablolama ve uygun bakım sağlar.

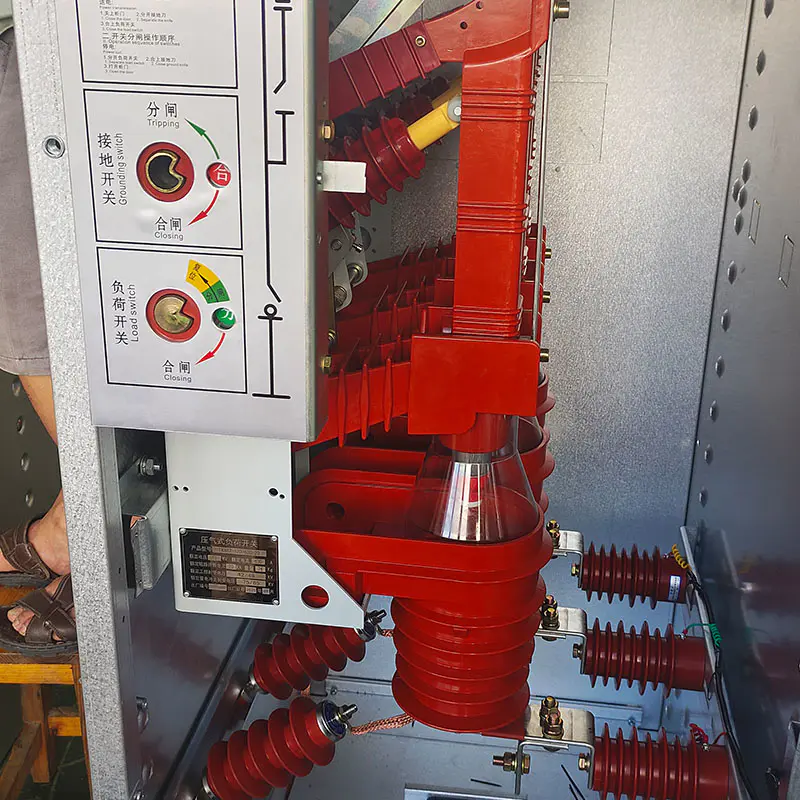

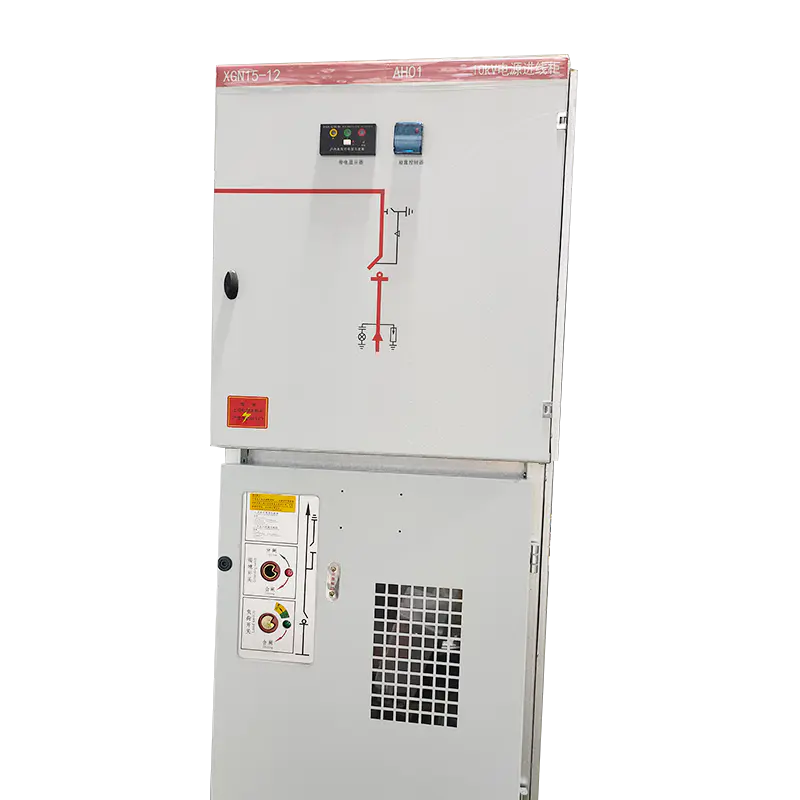

5.2 Çalıştırma ve İzleme Bölmesi (Sol Taraf)
Çalıştırma kollarının, canlı ekran göstergelerinin, gaz basıncı izleme göstergelerinin ve sıcaklık ve nem kontrol cihazlarının merkezi düzeni. Görsel gözlem penceresi, 5.3 Dış Entegre Kabini açmadan anahtarın kapanma/açılma durumunun doğrudan görüntülenmesine olanak tanır
Hızlı yağmur suyu drenajı için eğimli üst kısmı olan tek parça soğuk haddelenmiş çelik dolap. Genel olarak pas önleyici korozyon önleyici elektrostatik kaplama uygulanmıştır. Birden fazla bağımsız olarak kilitlenebilir dolap kapısı, daha güvenli bölgelere ayrılmış bakım için yüksek gerilim, alçak gerilim ve çalışma bölmelerini ayırır.
Uygulama Senaryoları
Belediye Projeleri: Kentsel elektrik şebekesinin yenilenmesi, otoyol tünelleri, demiryolu taşımacılığı, belediye mühendisliği için geçici inşaat güç kaynağı, merkezi sokak aydınlatması güç dağıtımı
Ticari ve Konut Binaları: Konut toplulukları, okullar, hastaneler, ticari alışveriş merkezleri ve ofis binaları
Yeni Enerji Endüstrisi: Güç dağıtımını destekleyen dağıtılmış fotovoltaik enerji santralleri, rüzgar santralleri ve enerji depolama
Endüstri Parkları: Fabrika atölyeleri, maden işletmeleri ve sanayi bölgesi merkezi güç kaynağı
Düşük Karbon Gösterim Projeleri: Devletin sıfır karbon parkları, zorunlu SF₆ içermeyen gereksinimlerle enerji dağıtım projelerini destekleyen karbon nötrlüğü
Kırsal Elektrik Dağıtım Ağı Yükseltmesi
