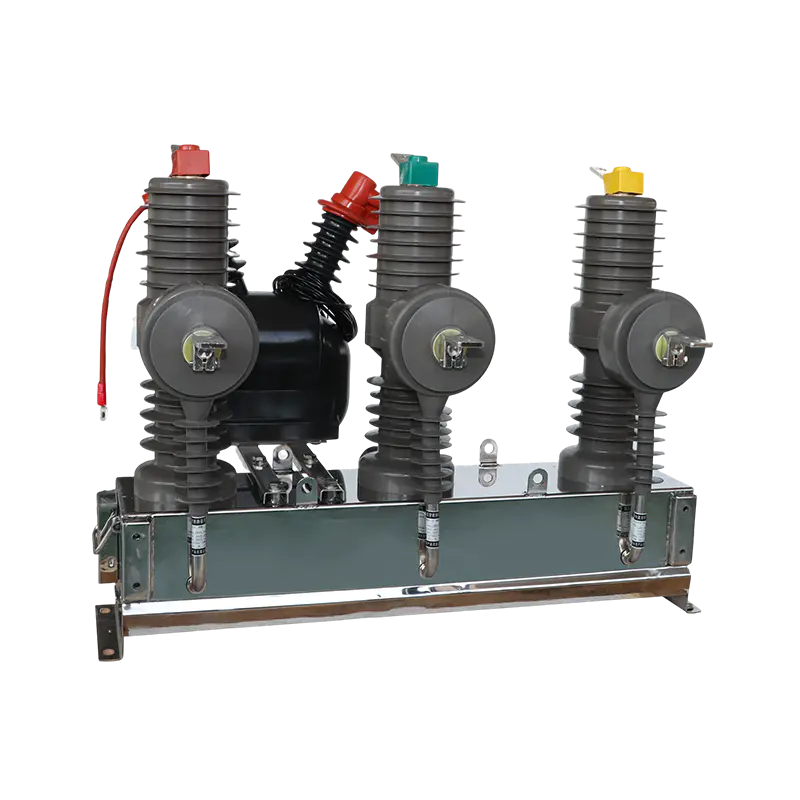

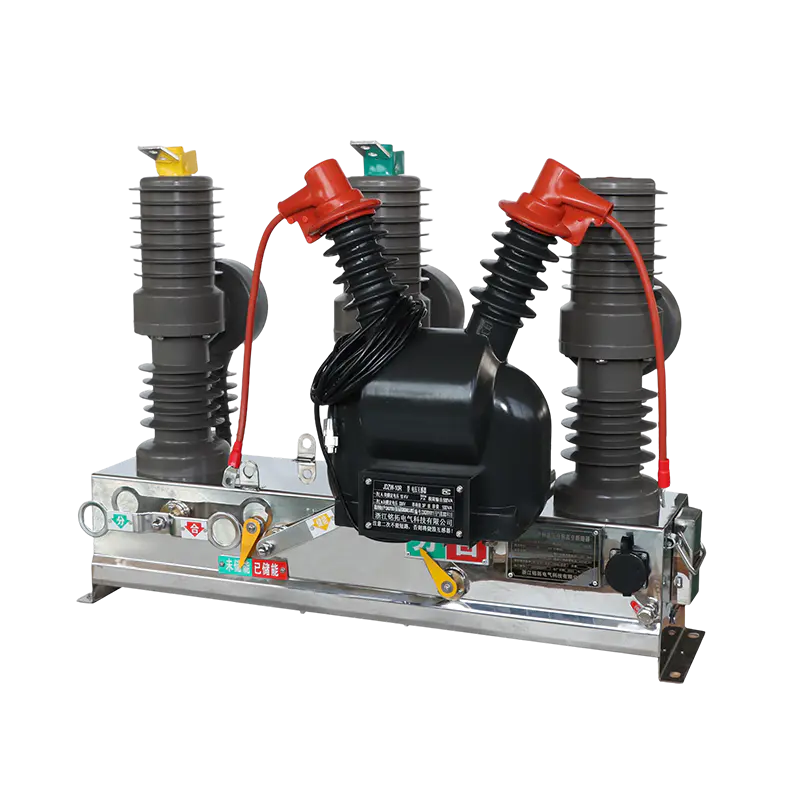

Name: Direğe Monte Orta Gerilim Dağıtımı için ZW32 Dış Mekan Vakumlu Devre Kesici
Rating: 5 (99 reviews)

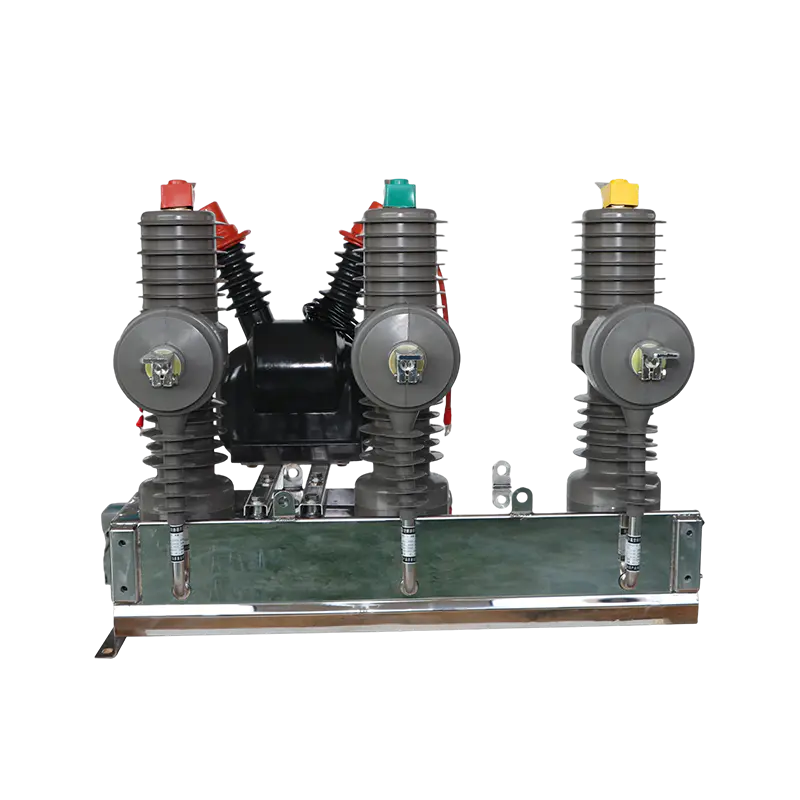

Direğe Monte Orta Gerilim Dağıtımı için ZW32 Dış Mekan Vakumlu Devre Kesici

Açıklama:

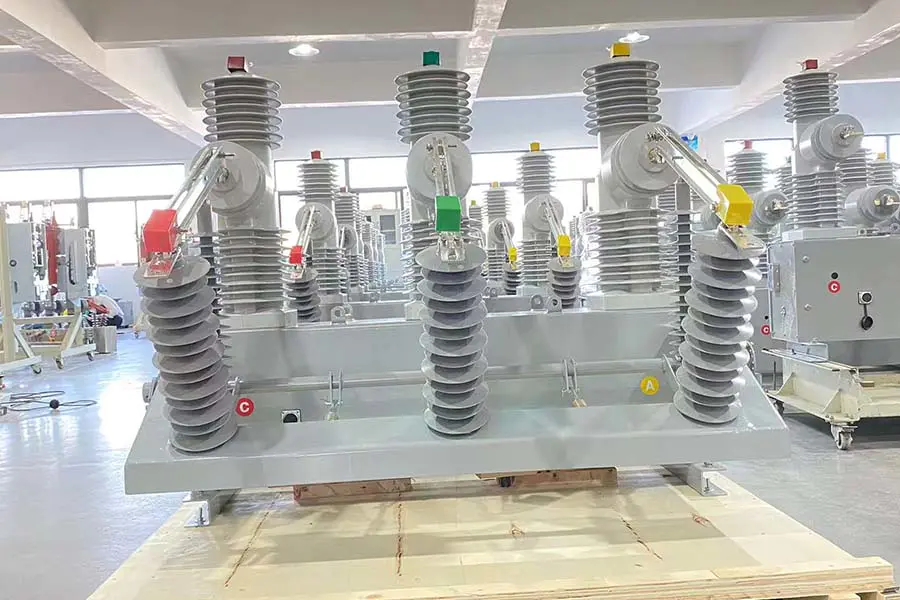

ZW32 vakumlu devre kesici dış mekanlarda uygulanır ve genellikle transformatörün üst ucuna monte edilir. Sütun tipine aittir ve genellikle dış mekan elektrik direklerine monte edilir. Ayrıca sütun anahtarları olarak da bilinen muhafazalı, zeminde duran kurulumlar da vardır. Devreyi kesebildiği için transformatörün üst ucundaki yüksek ve alçak gerilim arasındaki sınır noktasıdır ve sınır anahtarı olarak da bilinir. Aşırı akım ve faz kaybı sıfır dizi korumasına sahiptir ve devrelerin anahtarlanmasında ve transformatör gibi yüklerin korunmasında rol oynar.

Uygulamalar:

ZW32 Dış Mekan Vakumlu Devre Kesici aşağıdaki alanlarda yaygın olarak uygulanır:

Havai orta gerilim dağıtım hatları

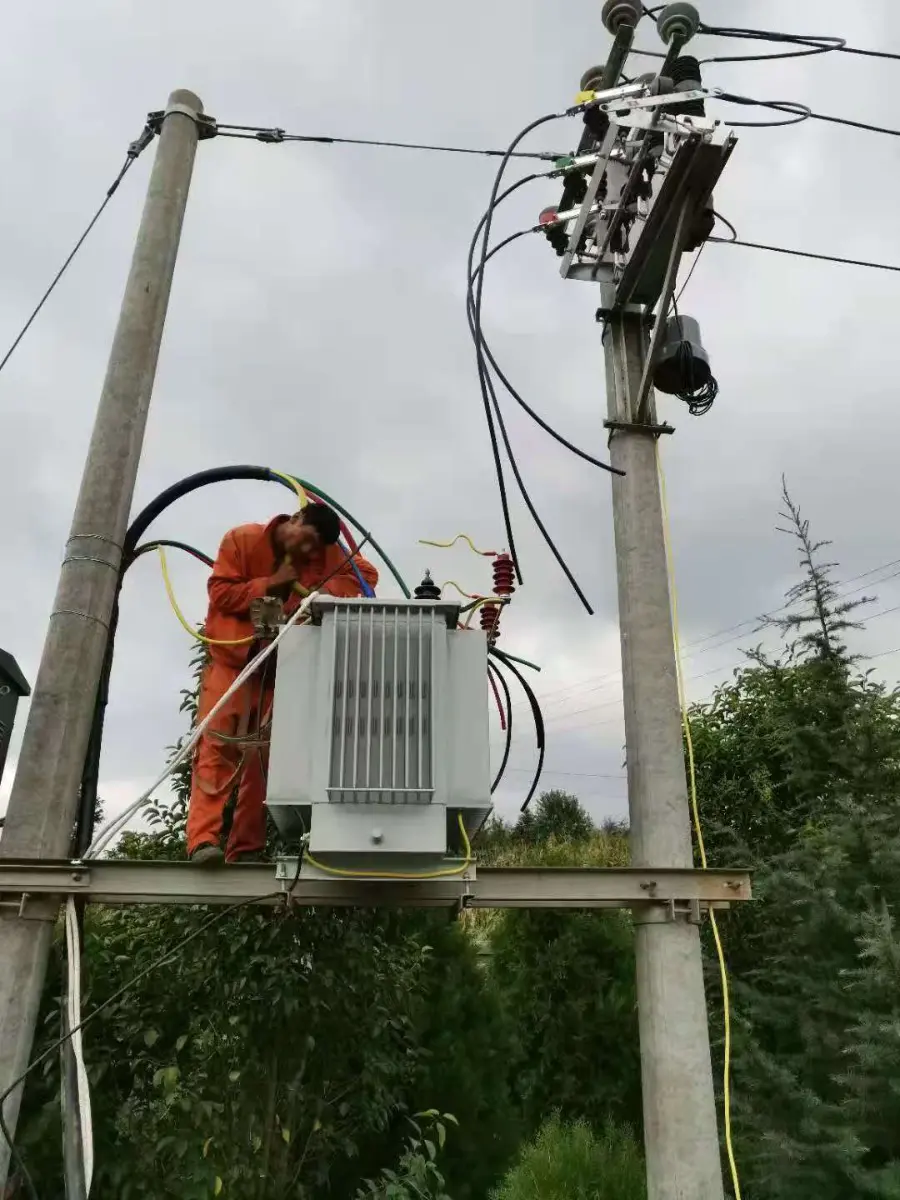

Direğe monte dağıtım sistemleri

Dış mekan trafo merkezleri ve besleyici koruma noktaları

Endüstriyel güç dağıtım ağları

Yenilenebilir enerji şebeke bağlantı sistemleri

Tasarımı, tutarlı anahtarlama performansını ve sistem korumasını korurken sürekli dış mekan çalışmasını destekler.

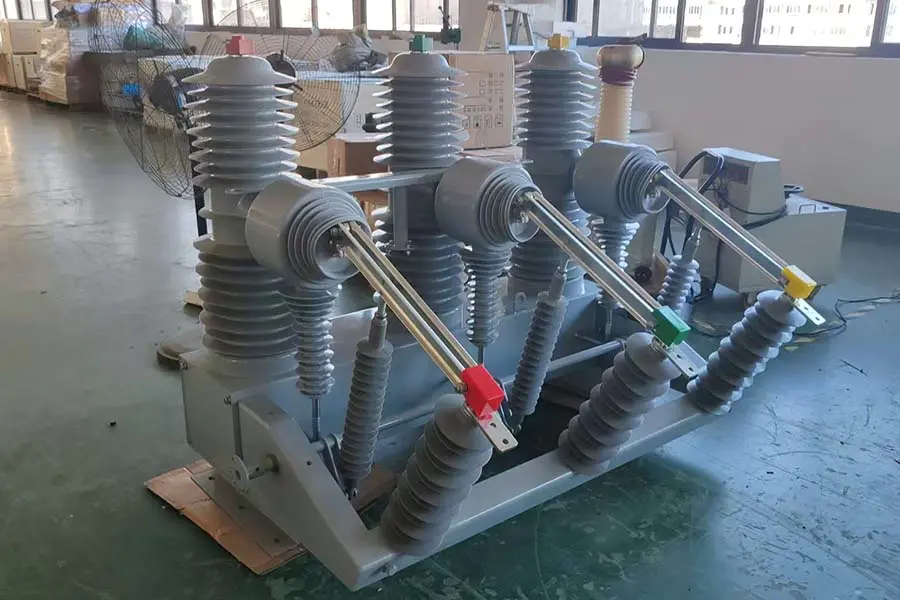

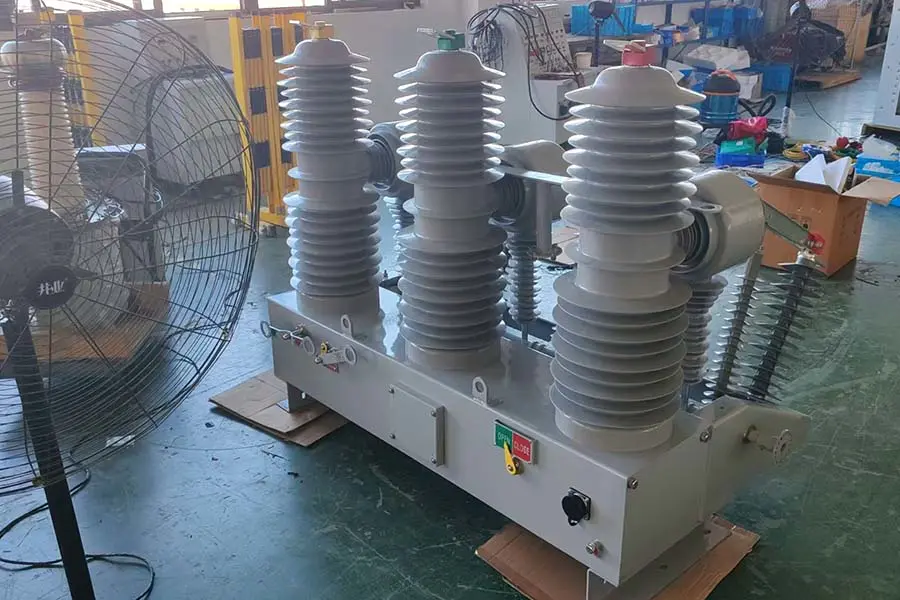

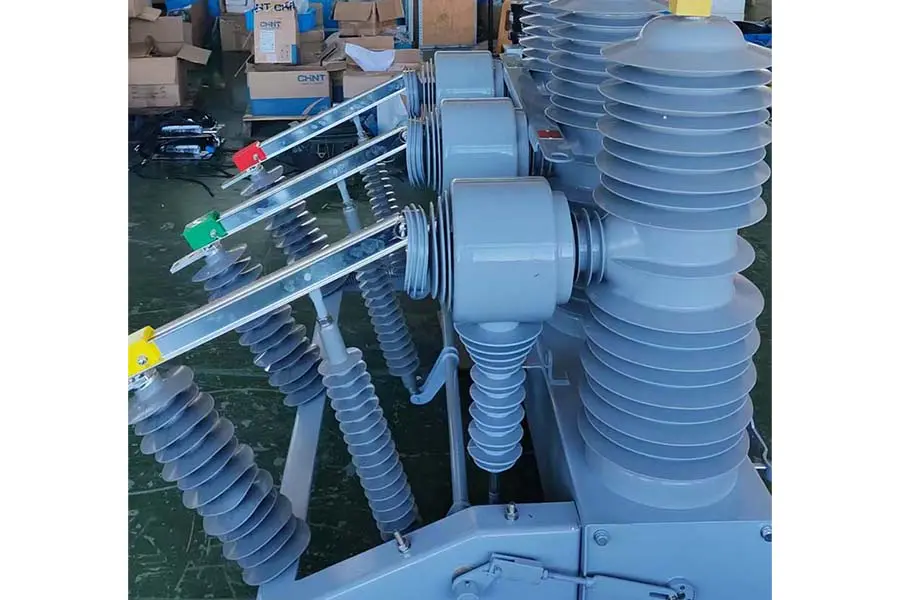

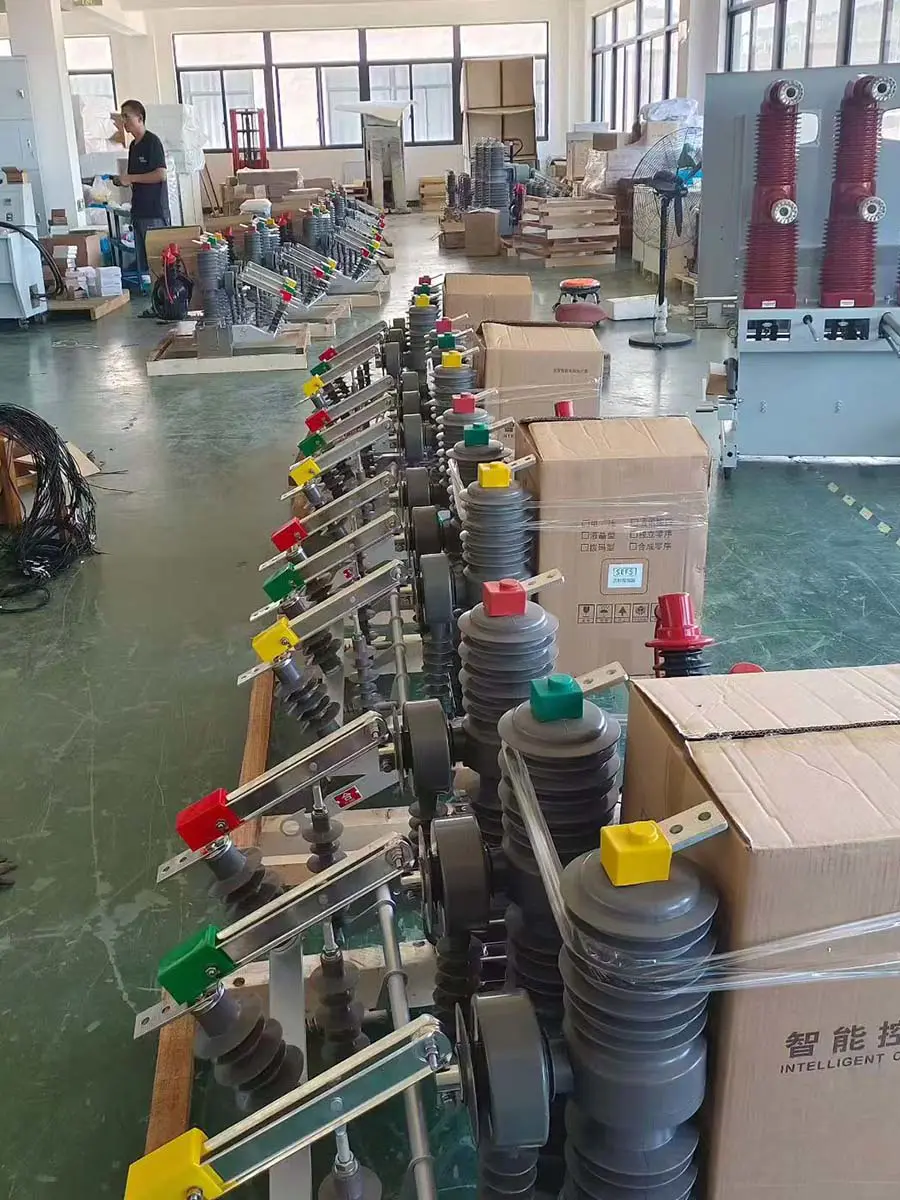

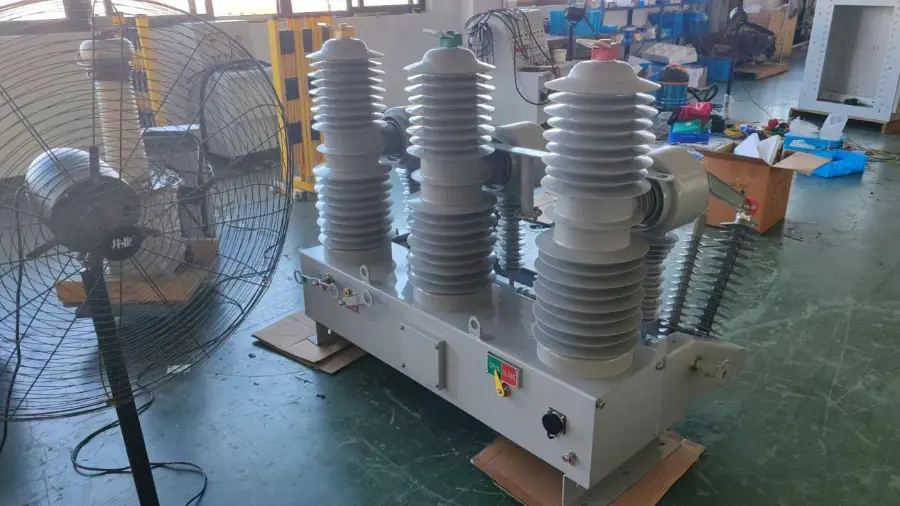

ZW32 VCB workshop
MT ELECTRICZW32

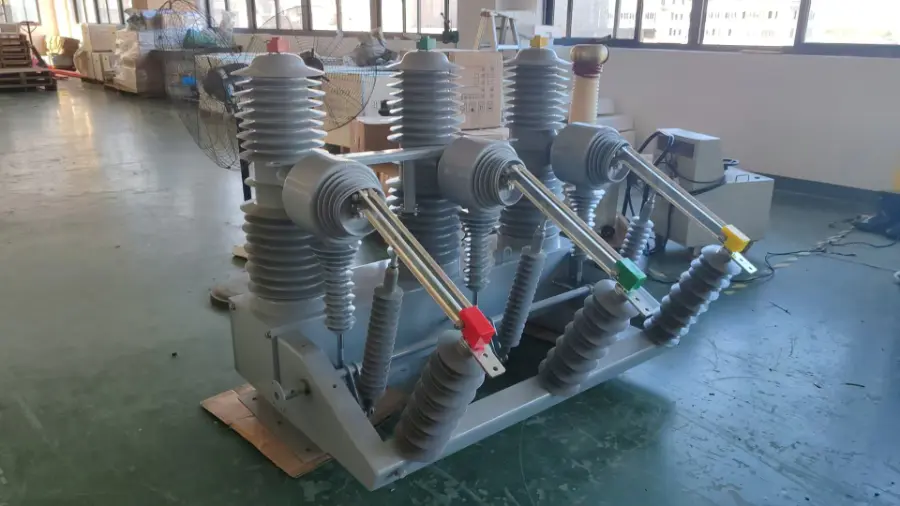

ZW32 Introduction

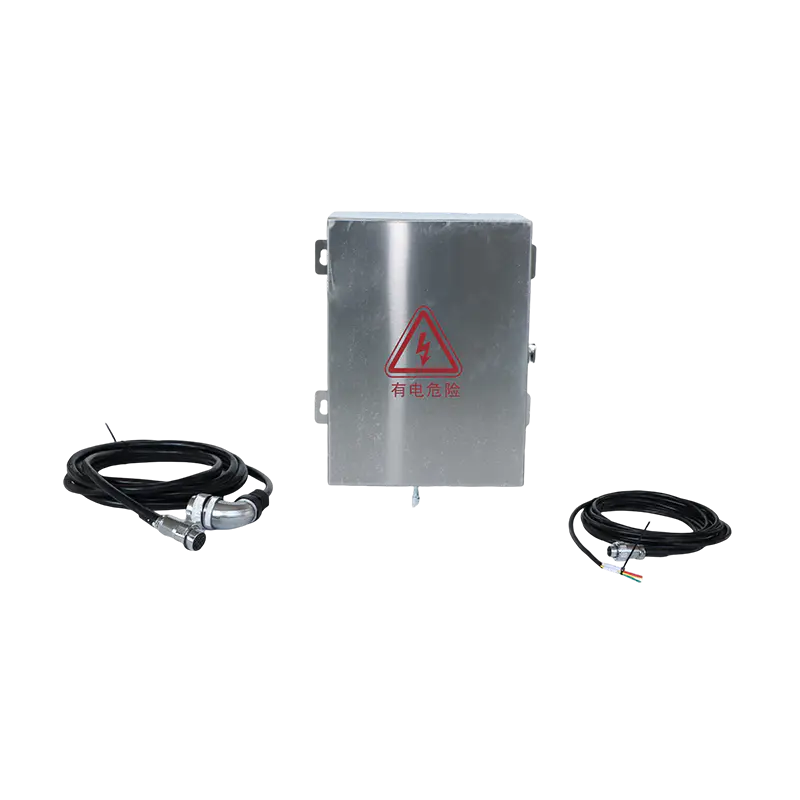

Devrenin çıkış hattında aşırı akım veya kısa devre olduğunda akım trafosu kontrolöre iletilen akım sinyalini algılayabilir. Kontrolör, vakum tüpü içindeki dinamik ve statik kontakları ayırmaya yönlendiren mekanizmayı tetiklemek için bir komut verir, böylece bağlantının kesilmesi ve devrenin kesilmesi sağlanır ve koruyucu bir rol oynar.

Test The Opening And Closing Of The Circuit Breaker
Secondary Wires
Product Debugging
Product Debugging
Product Debugging

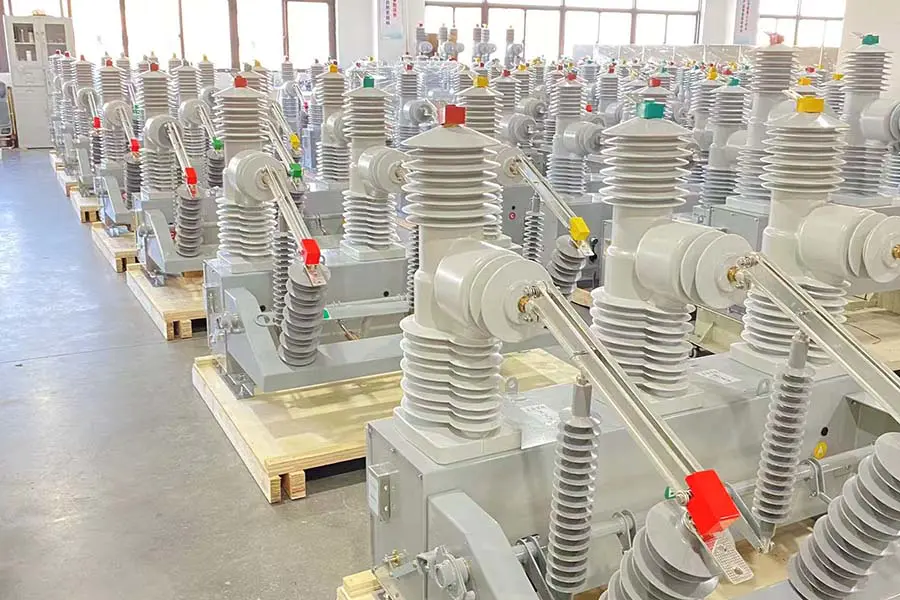

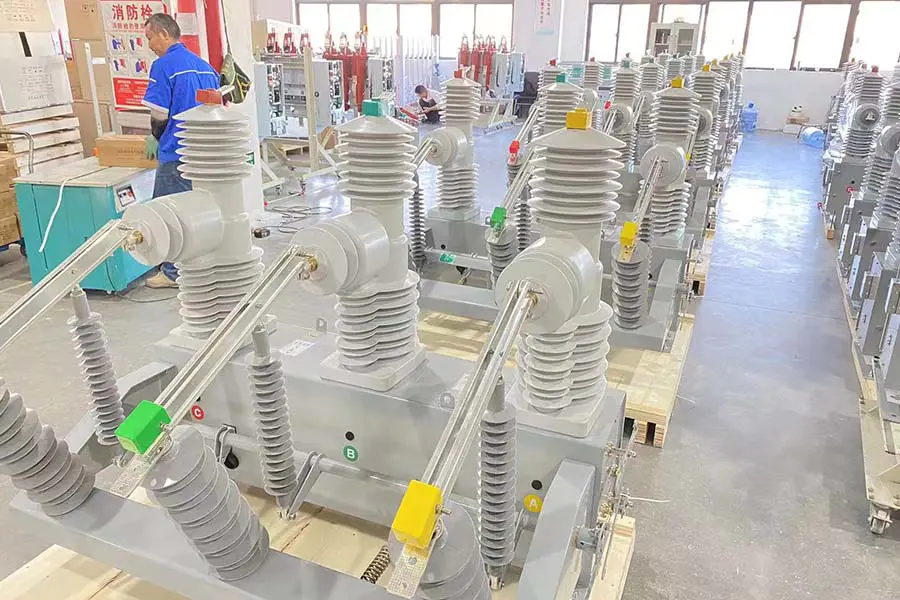

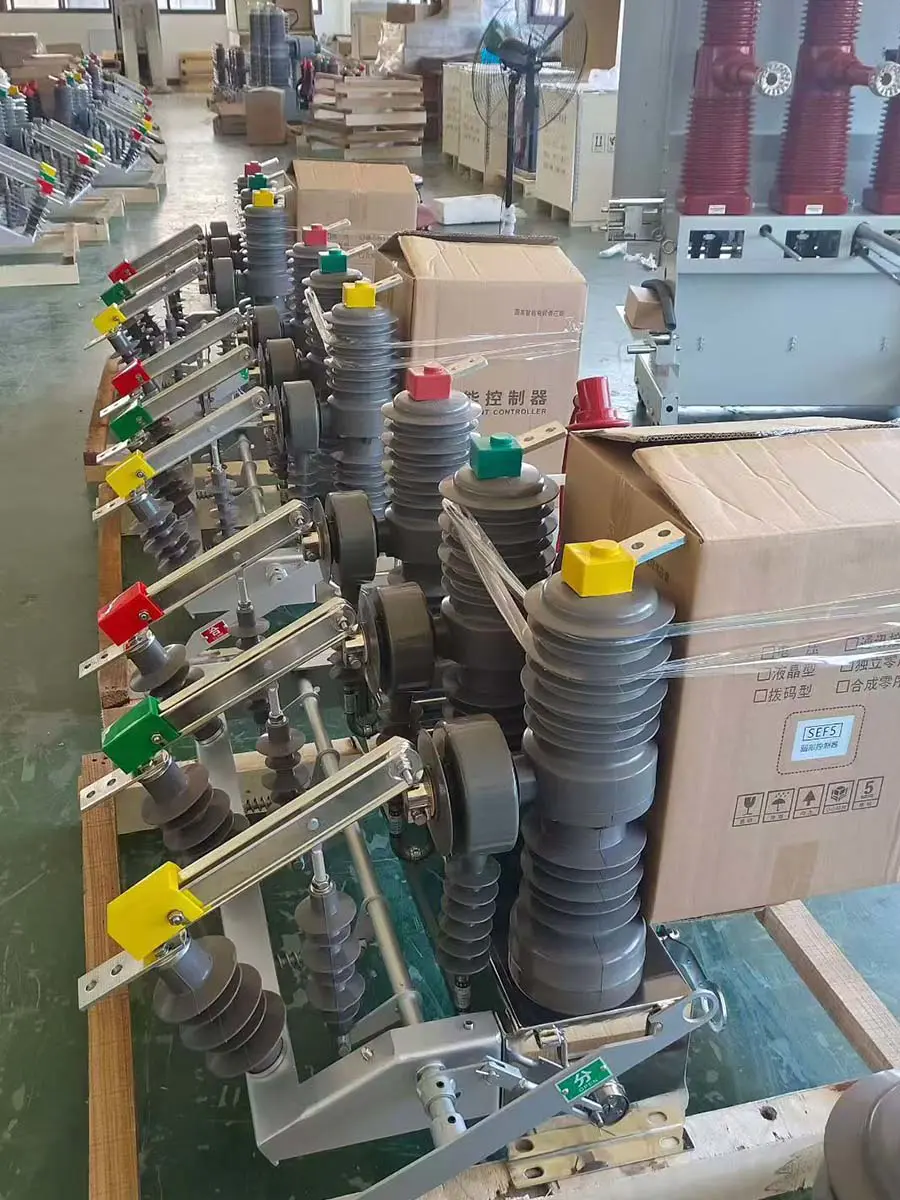

ZW32 VCB Workshop
MT Electric ZW32

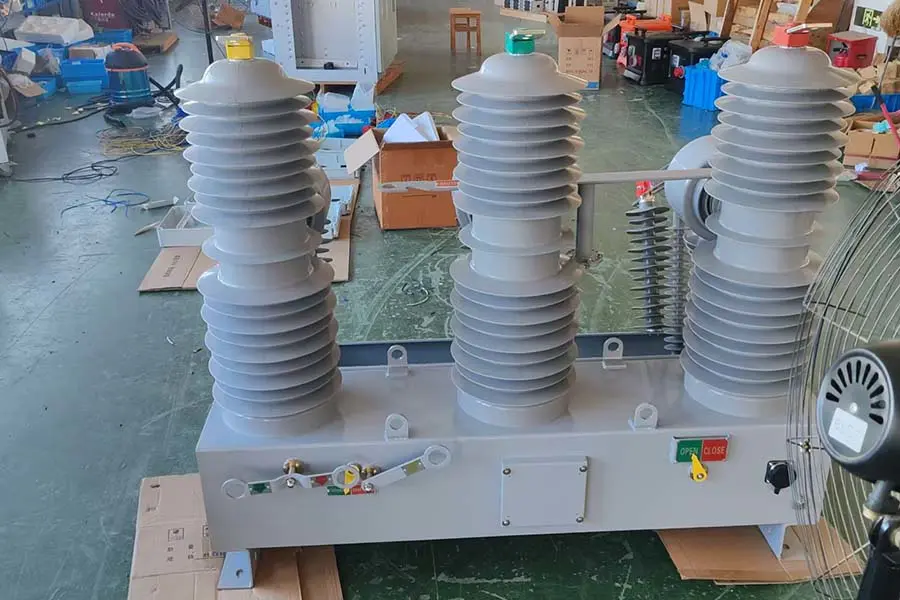

ZW32 Introduction

Taşıma güvenliğini sağlamak amacıyla elektrikli ürünlerimiz güçlendirilmiş ahşap kasalar içerisinde ihraç edilmektedir. Kasalar ısıl işleme tabi tutuluyor ve ISPM-15 işaretini taşıyor, bu da gümrük işlemlerinin hızlı bir şekilde yapılmasını sağlıyor. Yükseltilmiş taban tasarımı forkliftin çalışmasını kolaylaştırırken dahili darbe emici bağlantı elemanları ürünlerin sağlam bir şekilde ulaşmasını sağlar. Tüm dış kasalar açıkça etiketlenmiştir ve uluslararası lojistik standartlarına uygundur.

High And Low Voltage Switchgear ACB MCCB VCB
Box-Type Substation Uses Our VCB, MCCB, and ACB

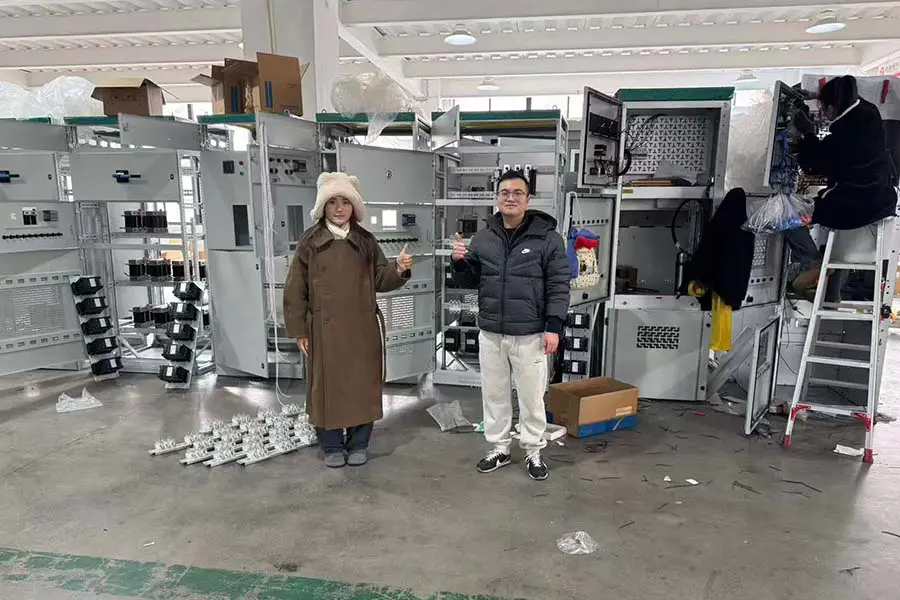

High And Low Voltage Cabinets Successfully Powered

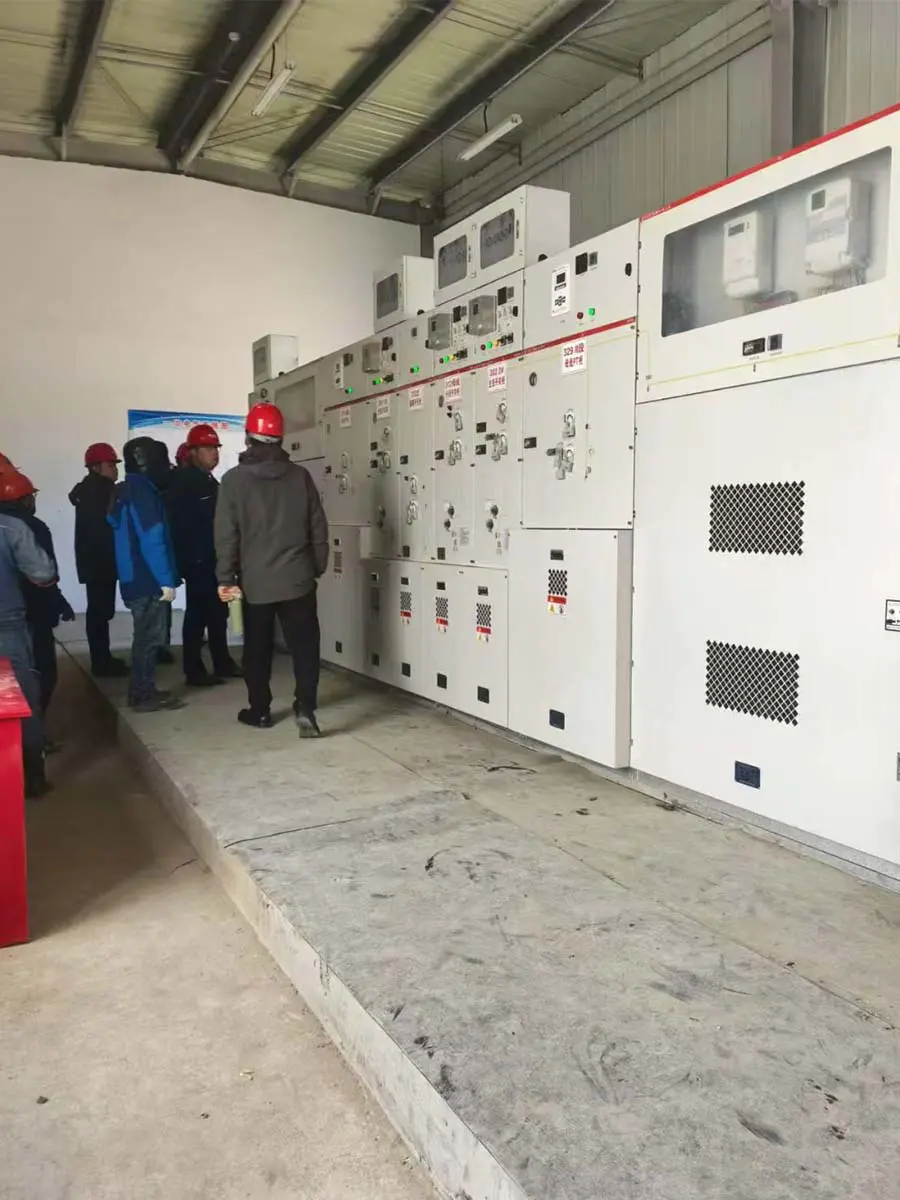

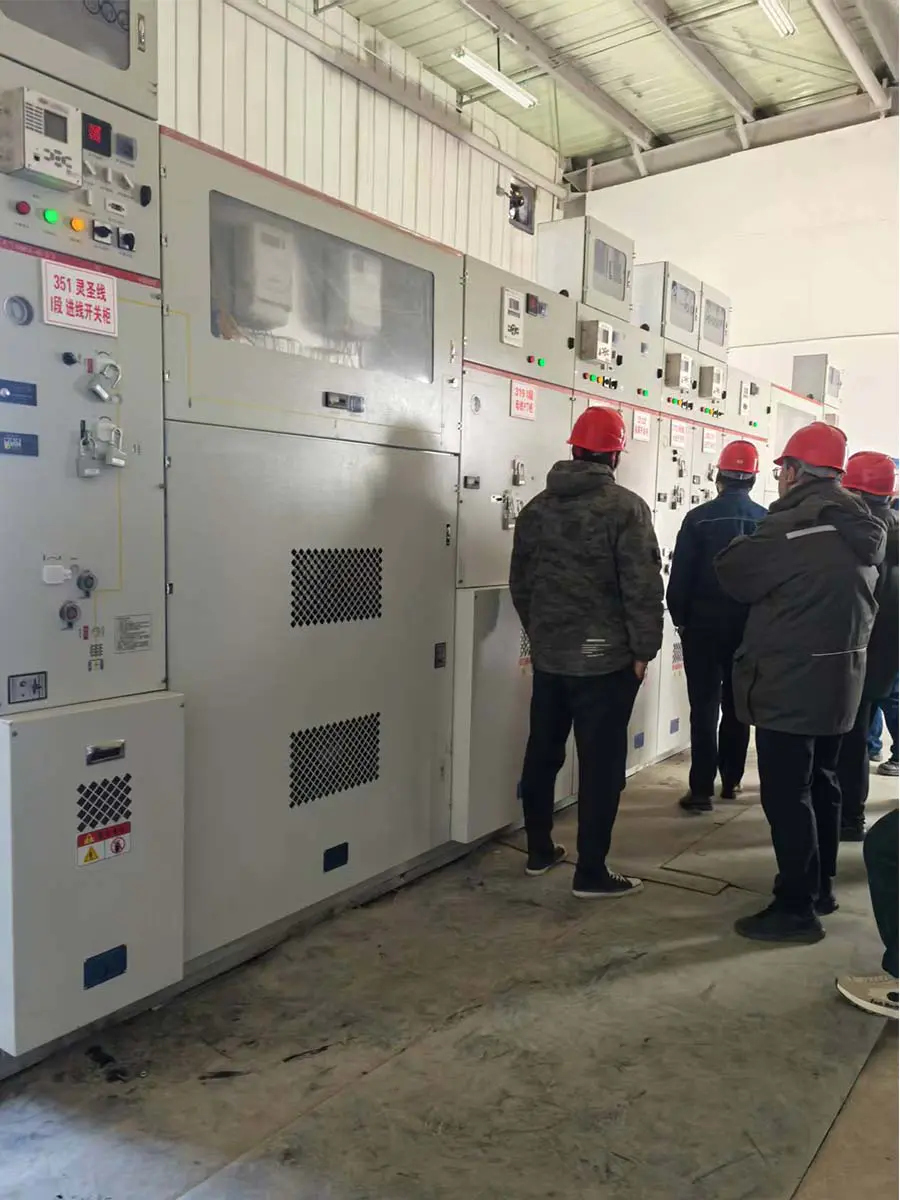

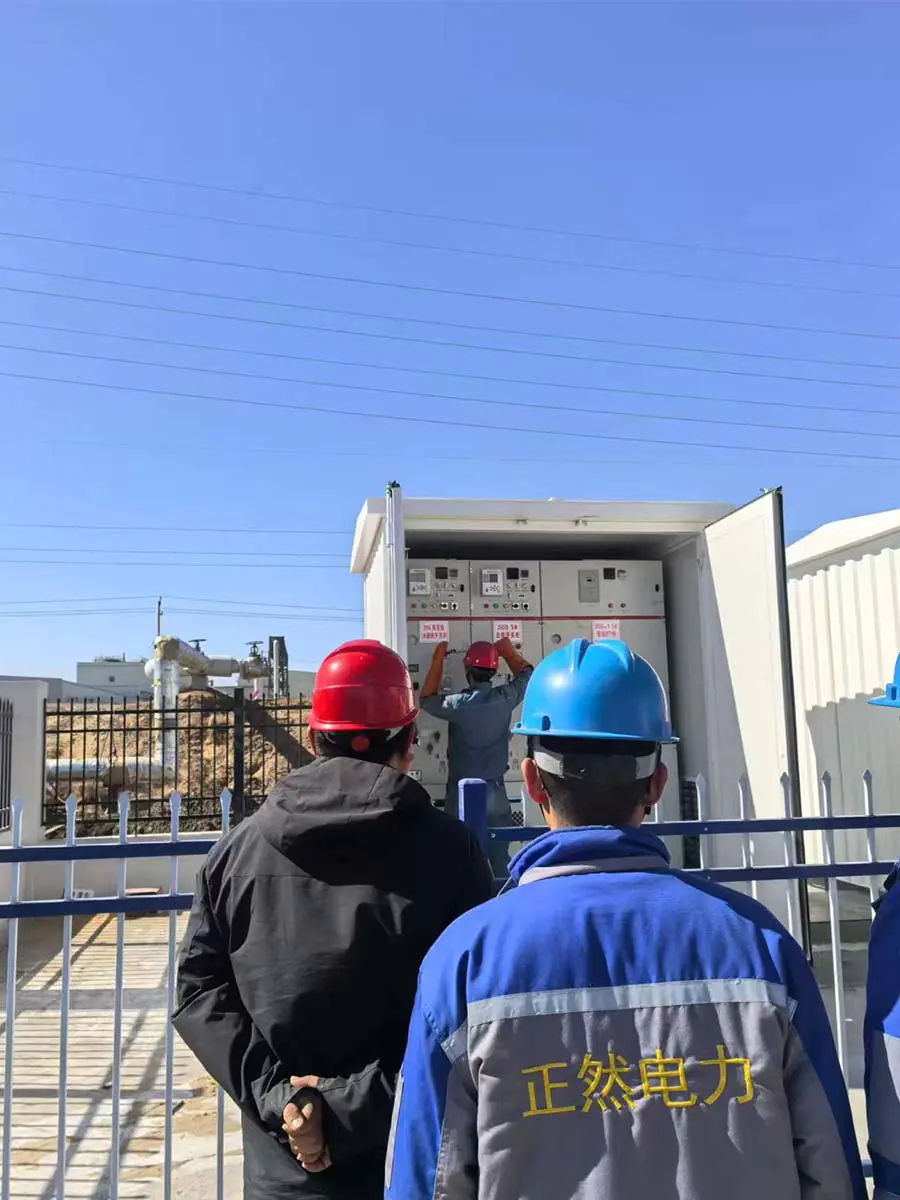

35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB

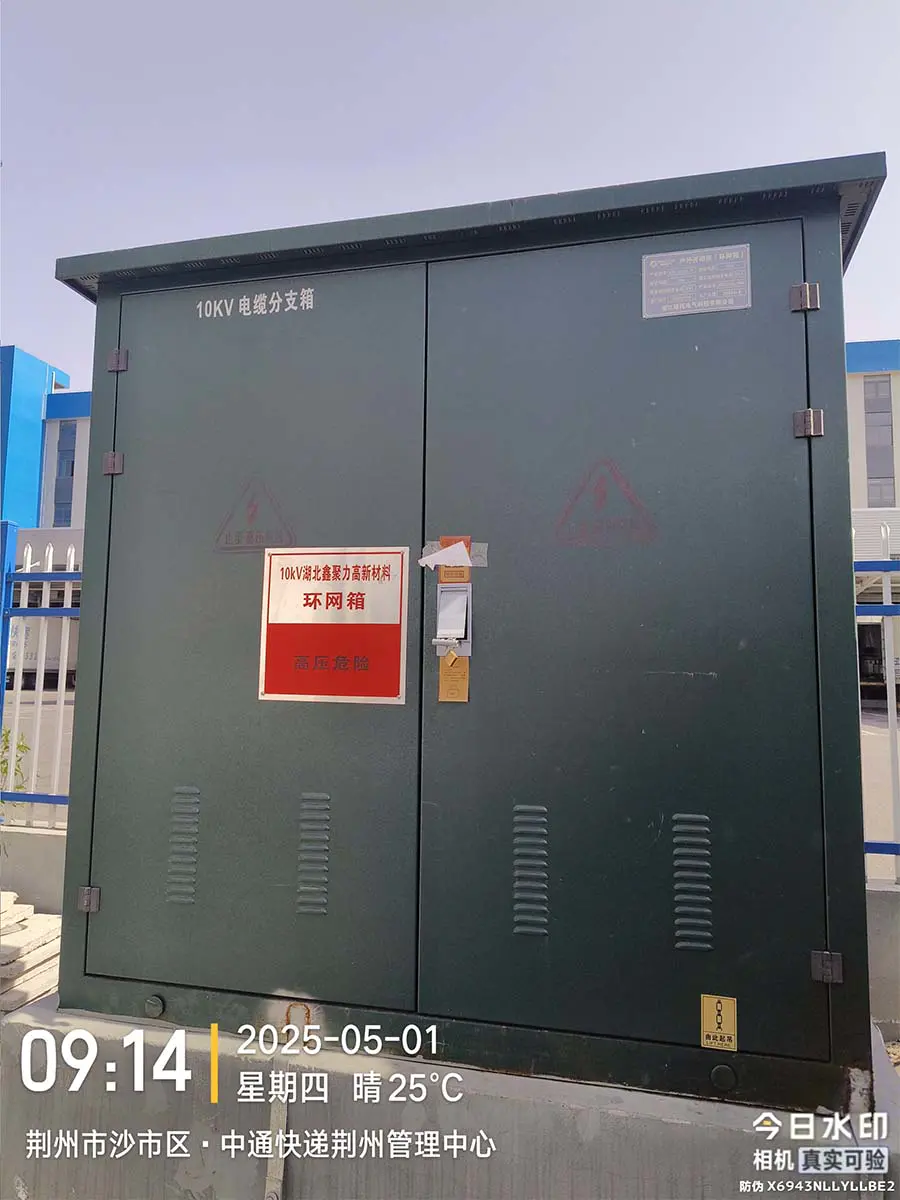

10kV ring main unit, VCB

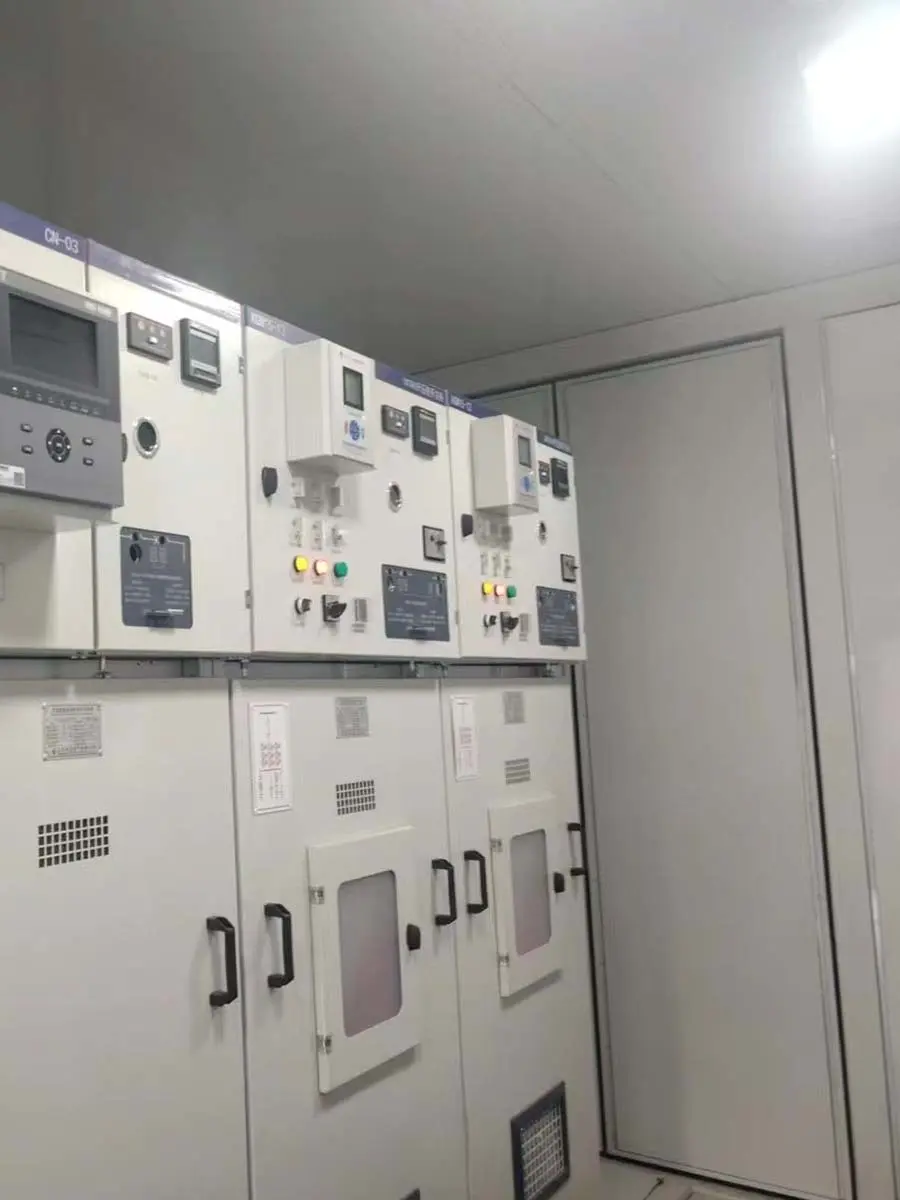

35kV high-voltage switchgear, power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

Parametre Kategorisi	Şartname	Açıklamalar
Nominal Gerilim	12kV	Dağıtım ağları için standart
Nominal Akım	400A, 630A, 1250A	Özel derecelendirmeler mevcut
Nominal Kısa Devre Kesme Akımı	16kA, 20kA, 25kA
Nominal Kısa Süreli Dayanım Akımı	16 kA / 4s, 20 kA / 4s, 25 kA / 4s
Nominal Tepe Dayanım Akımı	40 kA, 50 kA, 63 kA
Nominal Yalıtım Seviyesi	Güç Frekansı: 42 kV (1 dk) / Yıldırım Darbesi: 75 kV
Mekanik Ömür	10.000 işlem
Elektrik Ömrü	10.000 işlem (at rated current)	Tam kapasite kırma
Kesici Ortamı	Vakum	Mühürlü seramik şişe
Çalışma Mekanizması	Bahar	Manuel veya motorlu
Kontrol Gerilimi	AC/DC 110V, 220V	İsteğe bağlı 24V, 48V
Koruma Derecesi	IP67	Zorlu ortamlara uygun

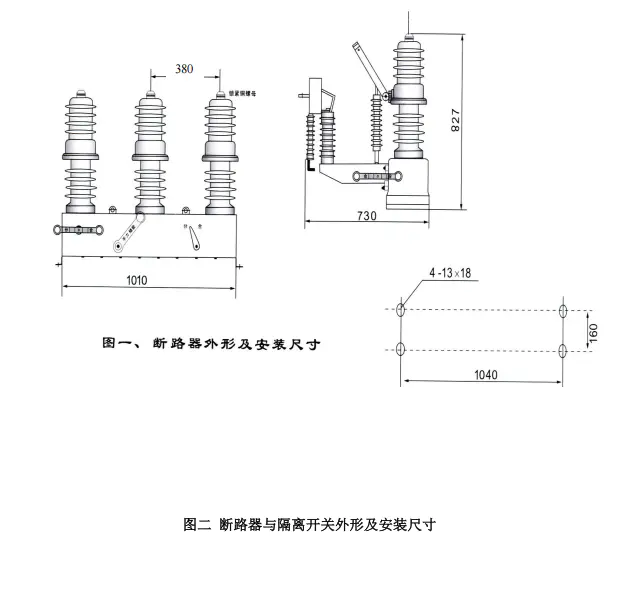

Boyutlar (Y×G×D)	880 × 560 × 680 mm	Kompakt tasarım
Ağırlık	Yaklaşık. 130 kilo	Kurulumu kolay

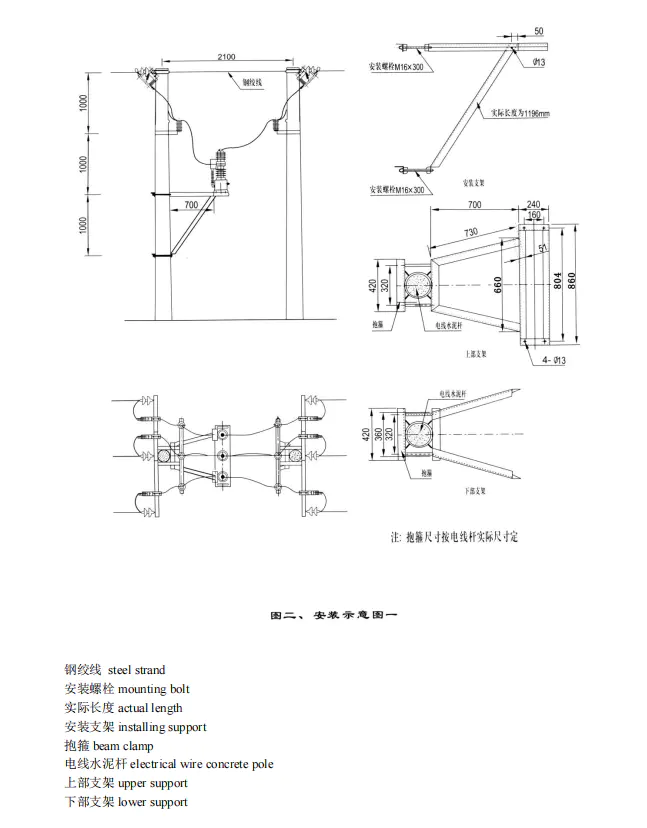

Kurulum Yöntemi	Direğe Monte	Dış mekan kullanımı
Ortam Sıcaklığı	-40°C ila 55°C	Geniş çalışma aralığı
Rakım	≤ 4000 m	Yüksek irtifa versiyonu mevcut
