Açıklama:

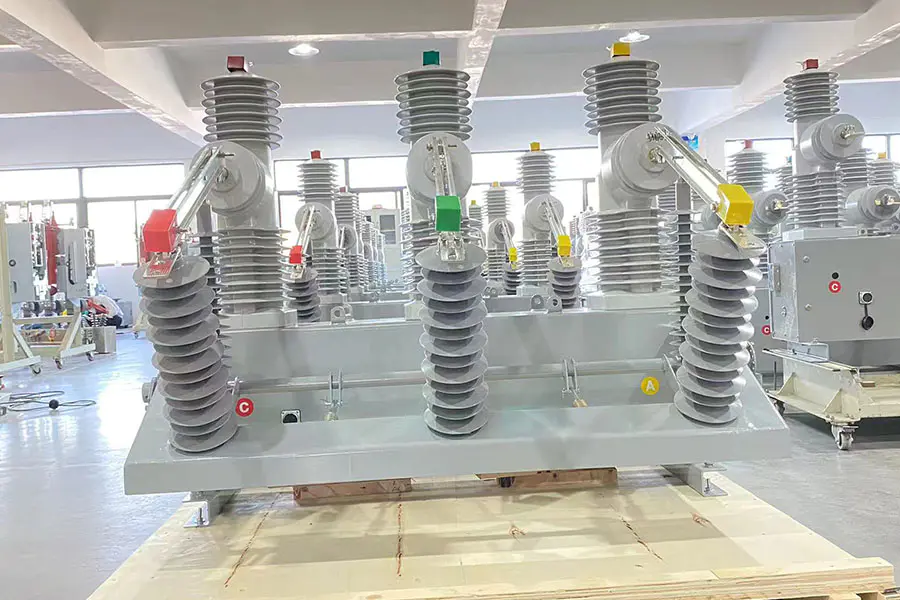

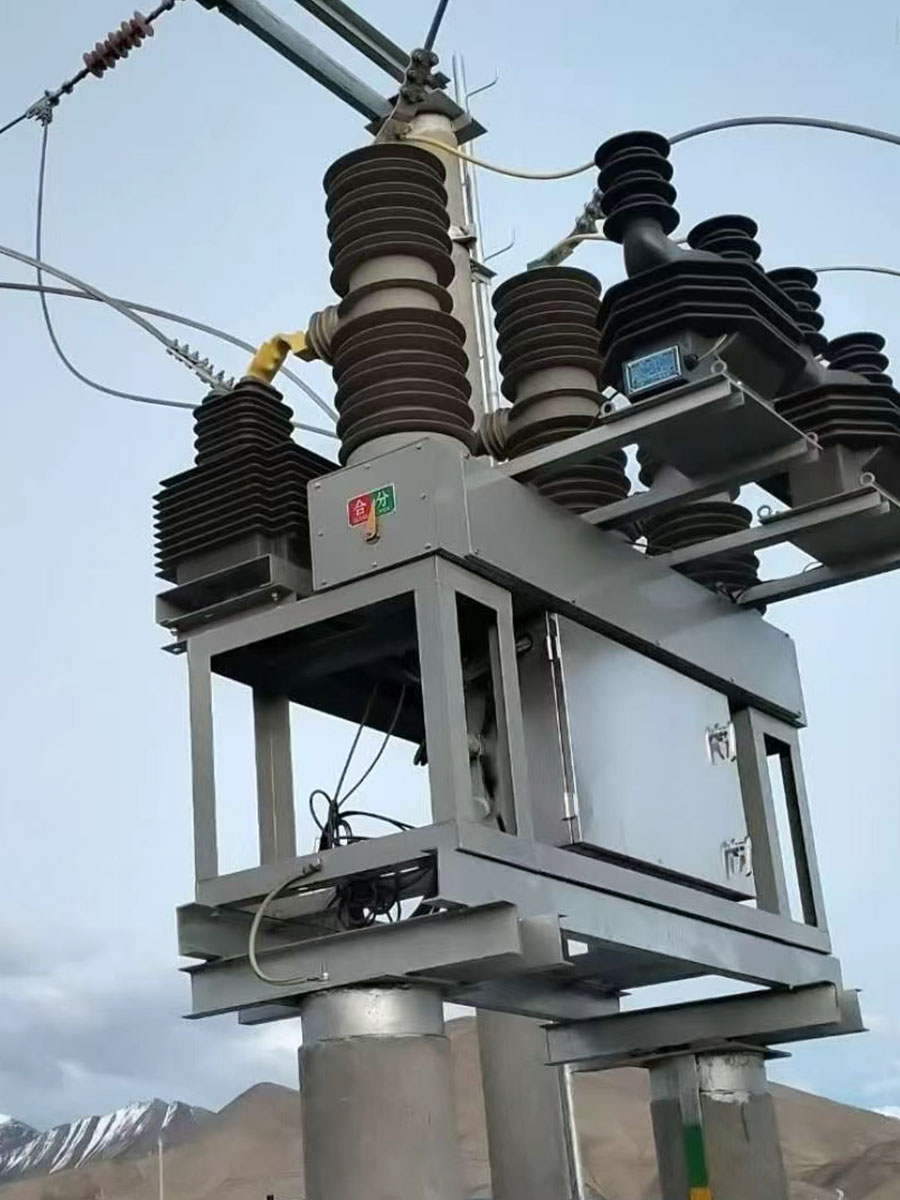

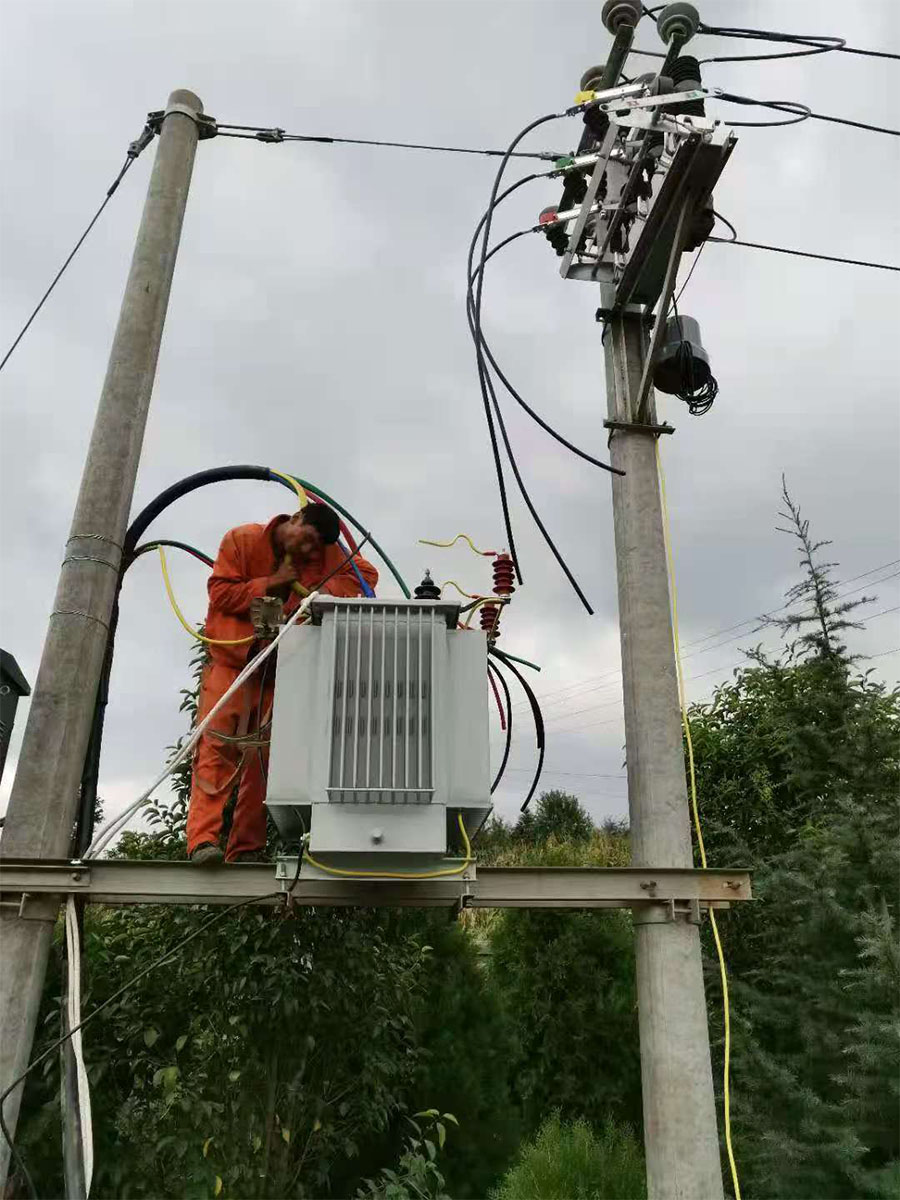

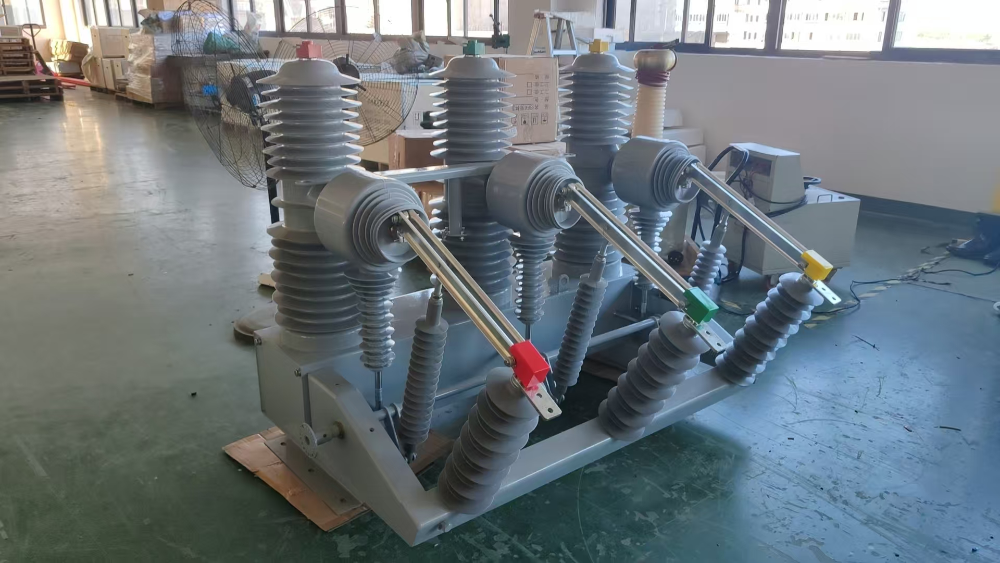

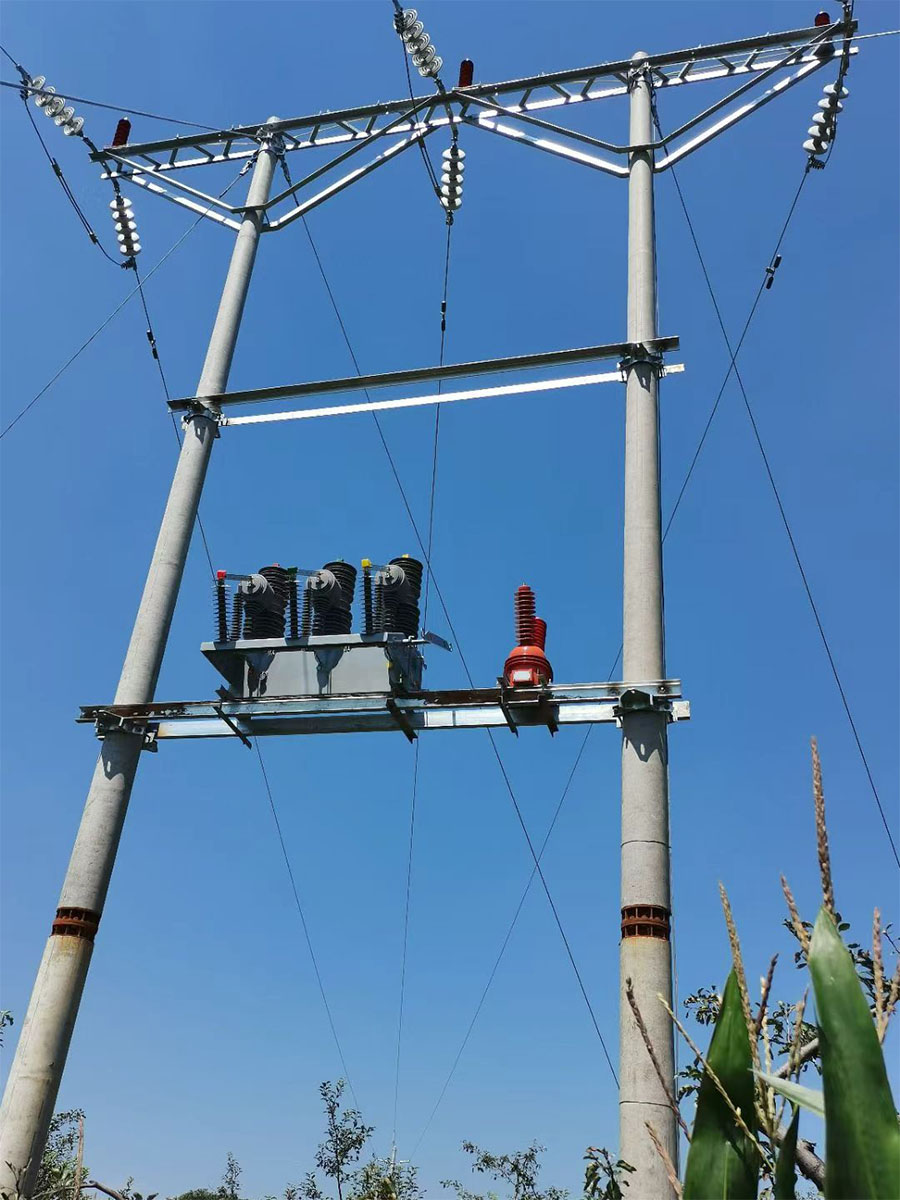

ZW28 vakumlu devre kesici dış mekanda uygulanır ve genellikle transformatörün üst ucuna monte edilir. Sütun tipine aittir ve genellikle dış mekan elektrik direklerine monte edilir. Ayrıca sütun anahtarları olarak da bilinen muhafazalı, zeminde duran kurulumlar da vardır. Devreyi kesebildiği için transformatörün üst ucundaki yüksek ve alçak gerilim arasındaki sınır noktasıdır ve sınır anahtarı olarak da bilinir. Aşırı akım ve faz kaybı sıfır dizi korumasına sahiptir ve devrelerin anahtarlanmasında ve transformatör gibi yüklerin korunmasında rol oynar.
Uygulamalar:
ZW28 Dış Mekan Vakumlu Devre Kesici aşağıdaki alanlarda yaygın olarak uygulanır:
Havai orta gerilim dağıtım hatları

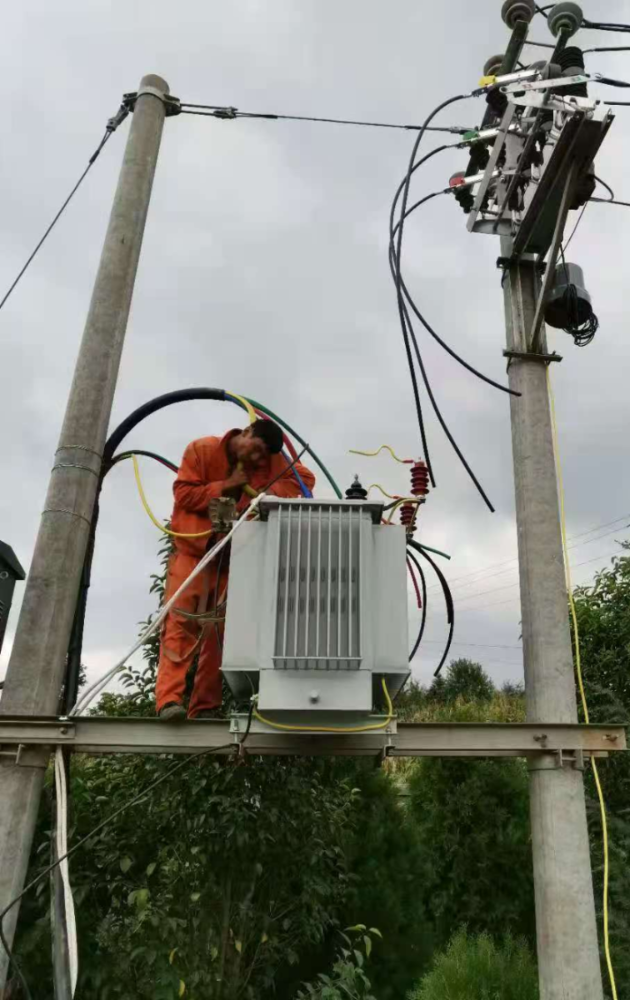

Direğe monte dağıtım sistemleri
Dış mekan trafo merkezleri ve besleyici koruma noktaları
Endüstriyel güç dağıtım ağları
Yenilenebilir enerji şebeke bağlantı sistemleri
Tasarımı, tutarlı anahtarlama performansını ve sistem korumasını korurken sürekli dış mekan çalışmasını destekler.
 | |
 | |
Devrenin çıkış hattında aşırı akım veya kısa devre olduğunda akım trafosu kontrolöre iletilen akım sinyalini algılayabilir. Kontrolör, vakum tüpü içindeki dinamik ve statik kontakları ayırmaya yönlendiren mekanizmayı tetiklemek için bir komut verir, böylece bağlantının kesilmesi ve devrenin kesilmesi sağlanır ve koruyucu bir rol oynar.

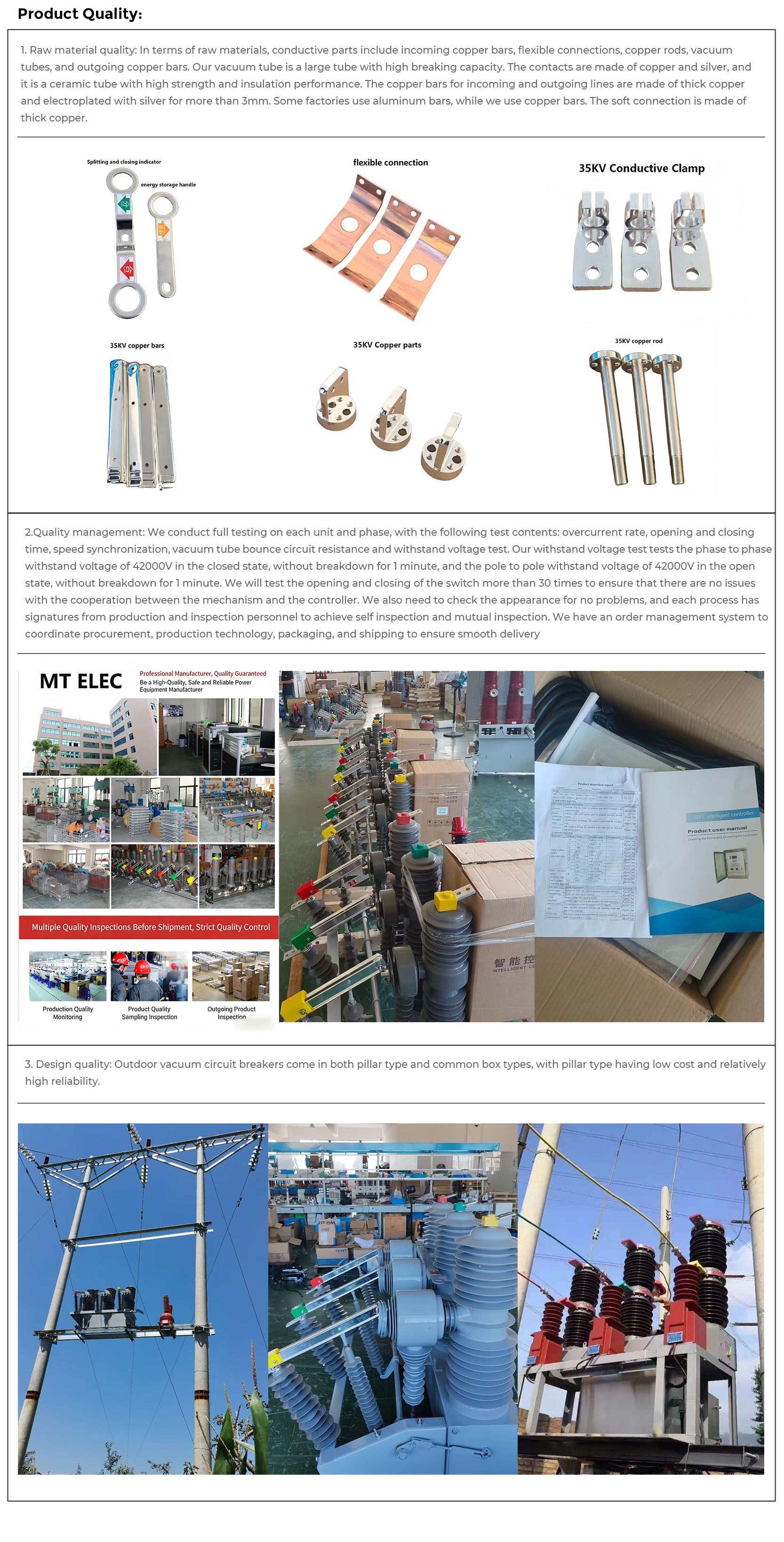

| ①Müşterilere sahaya göre uygun trafo kapasitesini seçme, akış hızını ve kesme değerini ayarlama konusunda özelleştirebilir ve yardımcı olabiliriz |
 |

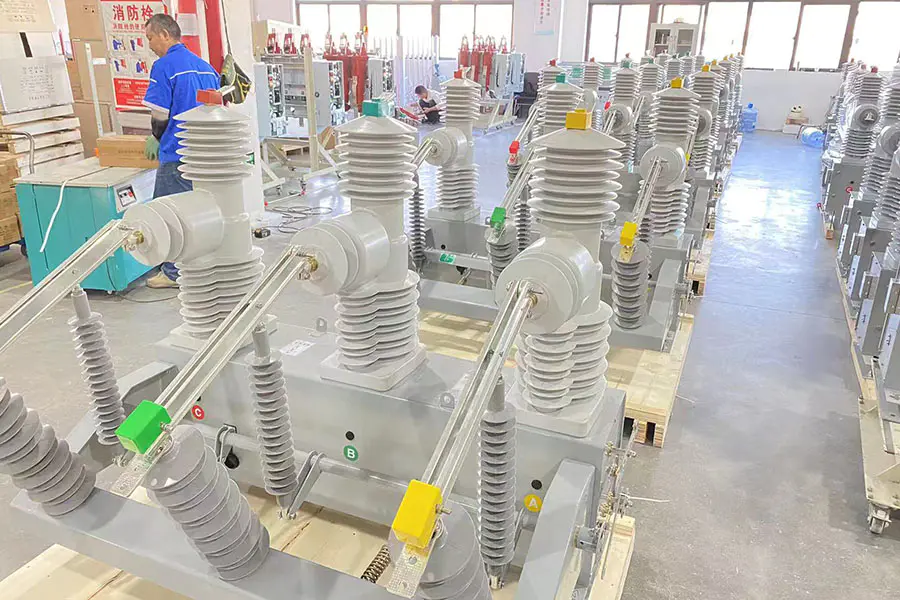

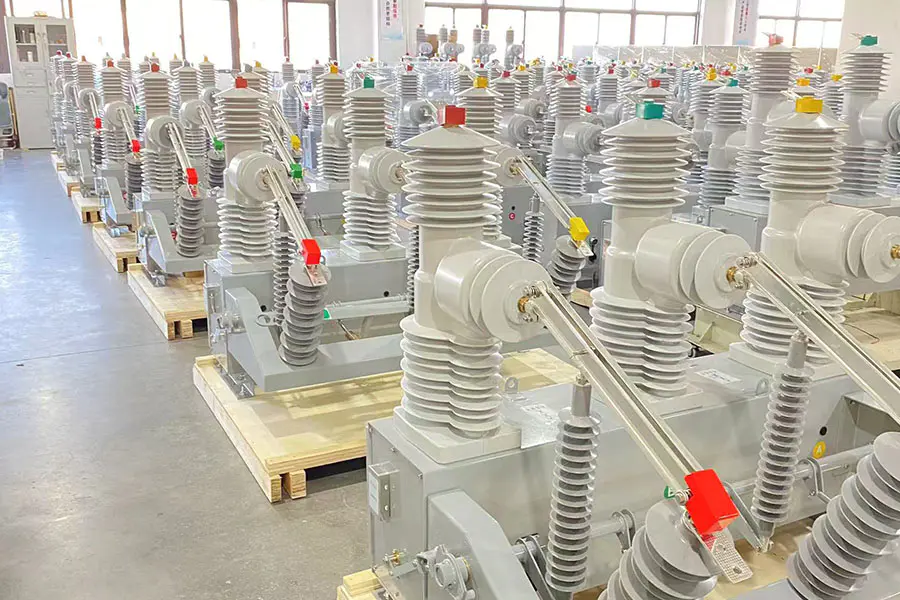

| ②Zengin üretim deneyimimiz, profesyonel mühendislerimiz ve kapsamlı yerinde hata ayıklama ve kurulum deneyimimiz var. Güvenilir kalitede yılda 3000'den fazla ünite üretiyoruz |
 |
| ③Profesyonel hata ayıklama ekipmanımız ve denetim personelimiz var |
 |

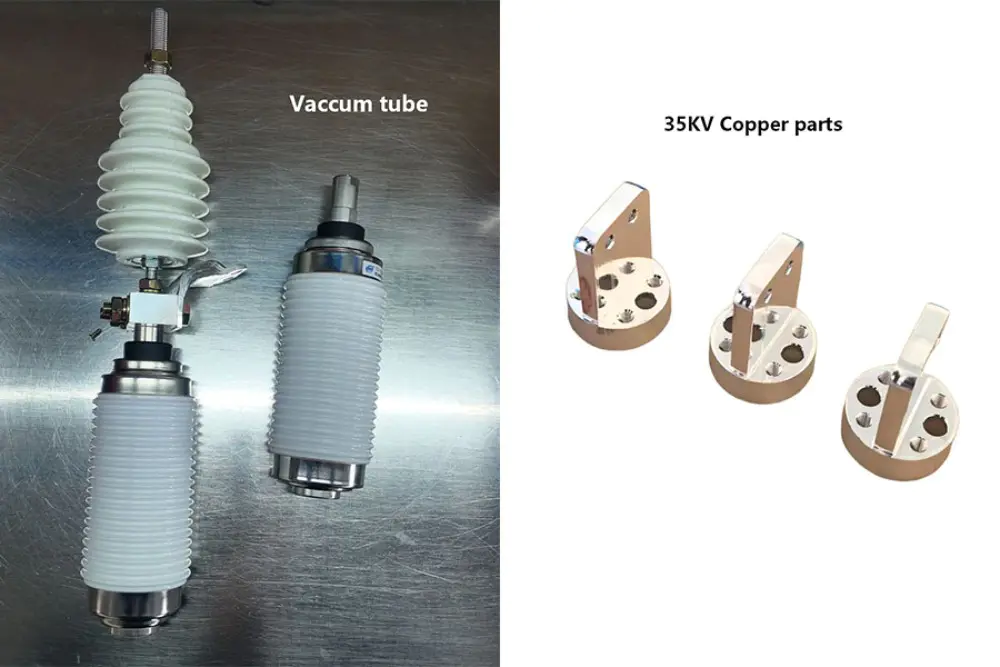

| ④Vakum tüplerimiz bakırdan yapılmış iletken parçalara sahip büyük tüplerdir |
| |

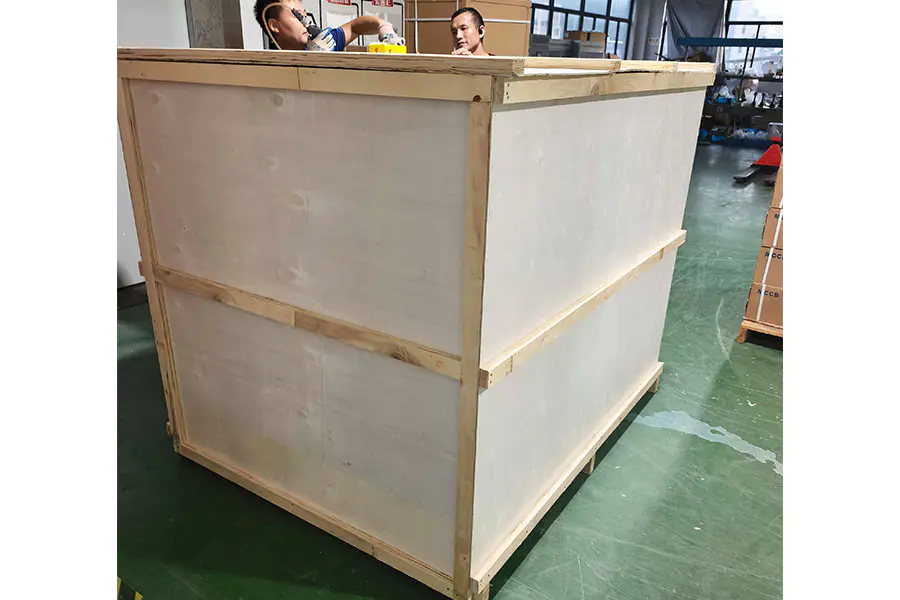

Taşıma güvenliğini sağlamak amacıyla elektrikli ürünlerimiz güçlendirilmiş ahşap kasalar içerisinde ihraç edilmektedir. Kasalar ısıl işleme tabi tutuluyor ve ISPM-15 işaretini taşıyor, bu da gümrük işlemlerinin hızlı bir şekilde yapılmasını sağlıyor. Yükseltilmiş taban tasarımı forkliftin çalışmasını kolaylaştırırken dahili darbe emici bağlantı elemanları ürünlerin sağlam bir şekilde ulaşmasını sağlar. Tüm dış kasalar açıkça etiketlenmiştir ve uluslararası lojistik standartlarına uygundur.
High-Voltage Switch Cable
High-Voltage Switch Cable
High-Voltage Switch Cable

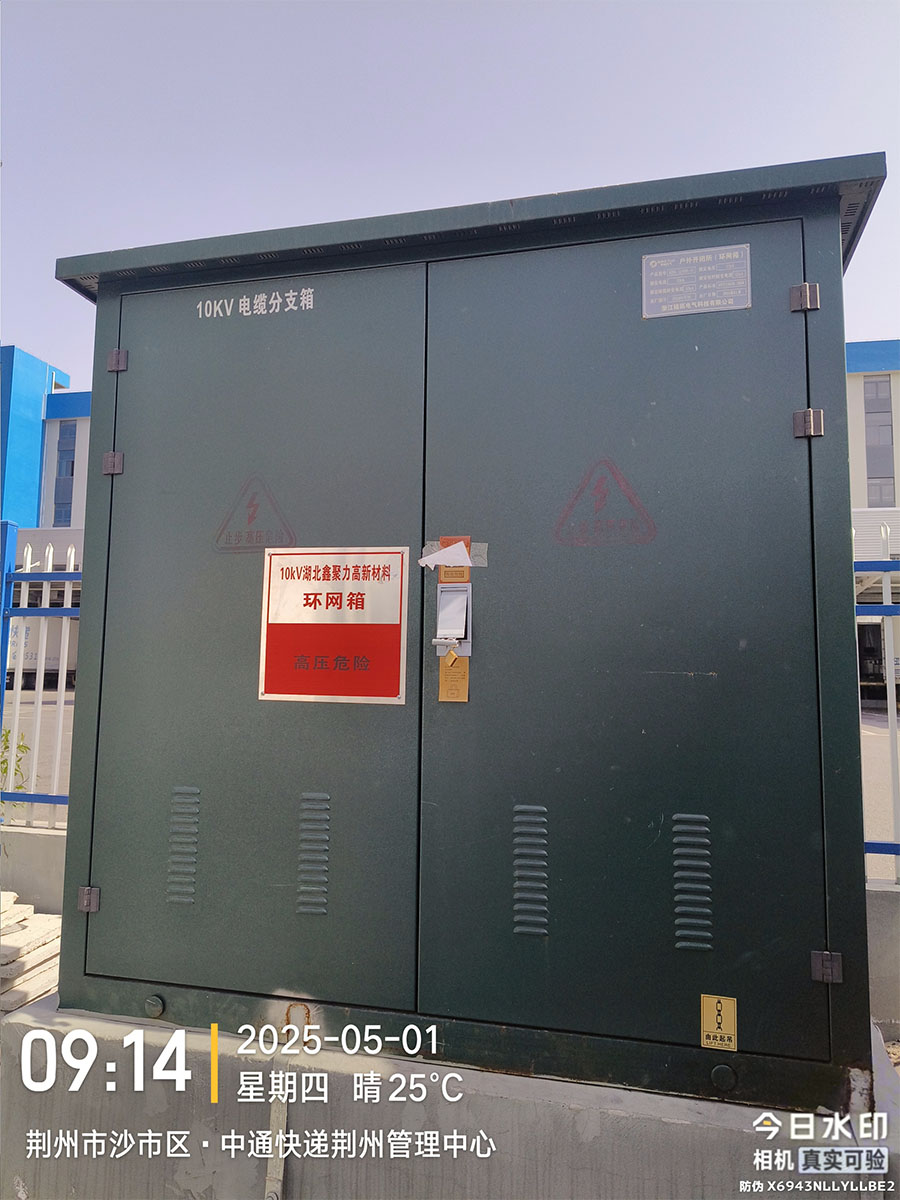

10kV Ring Main Unit VCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

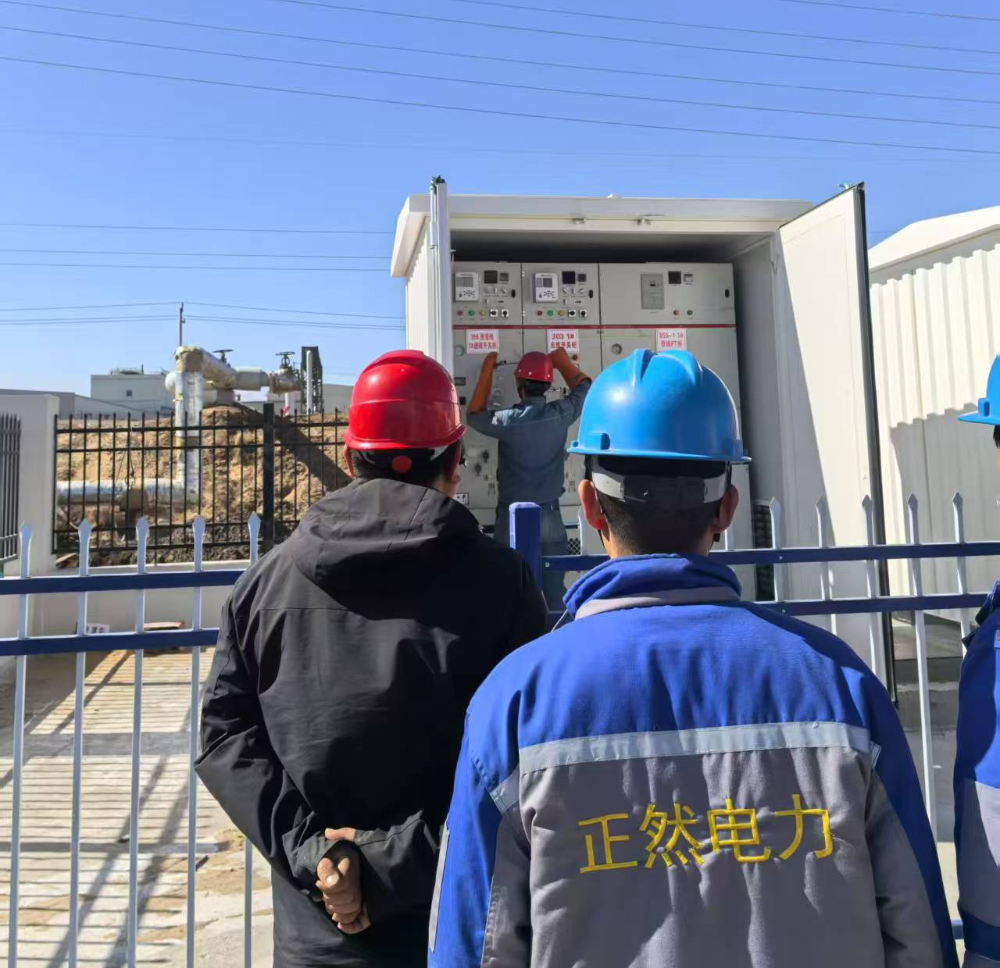

Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful

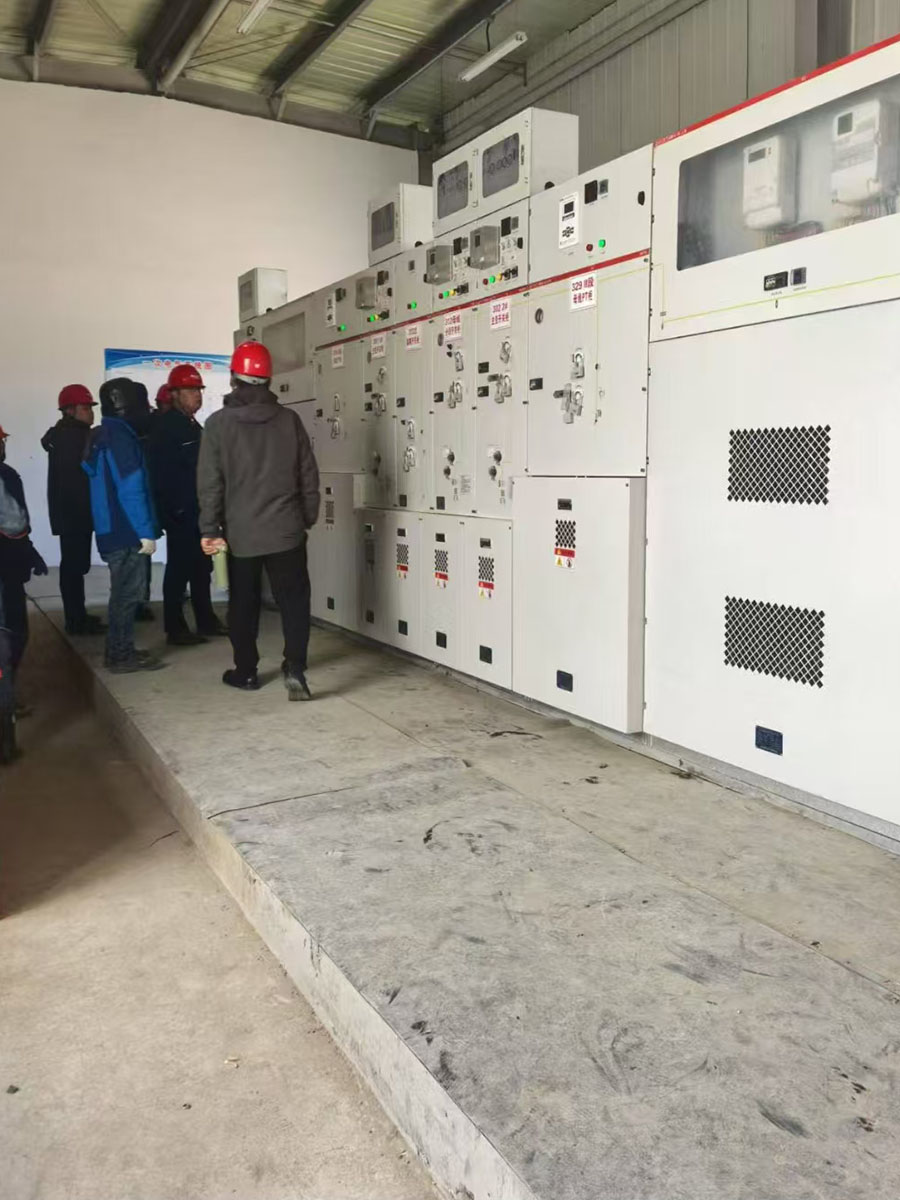

35kV high-voltage switchgear successfully energized VCB

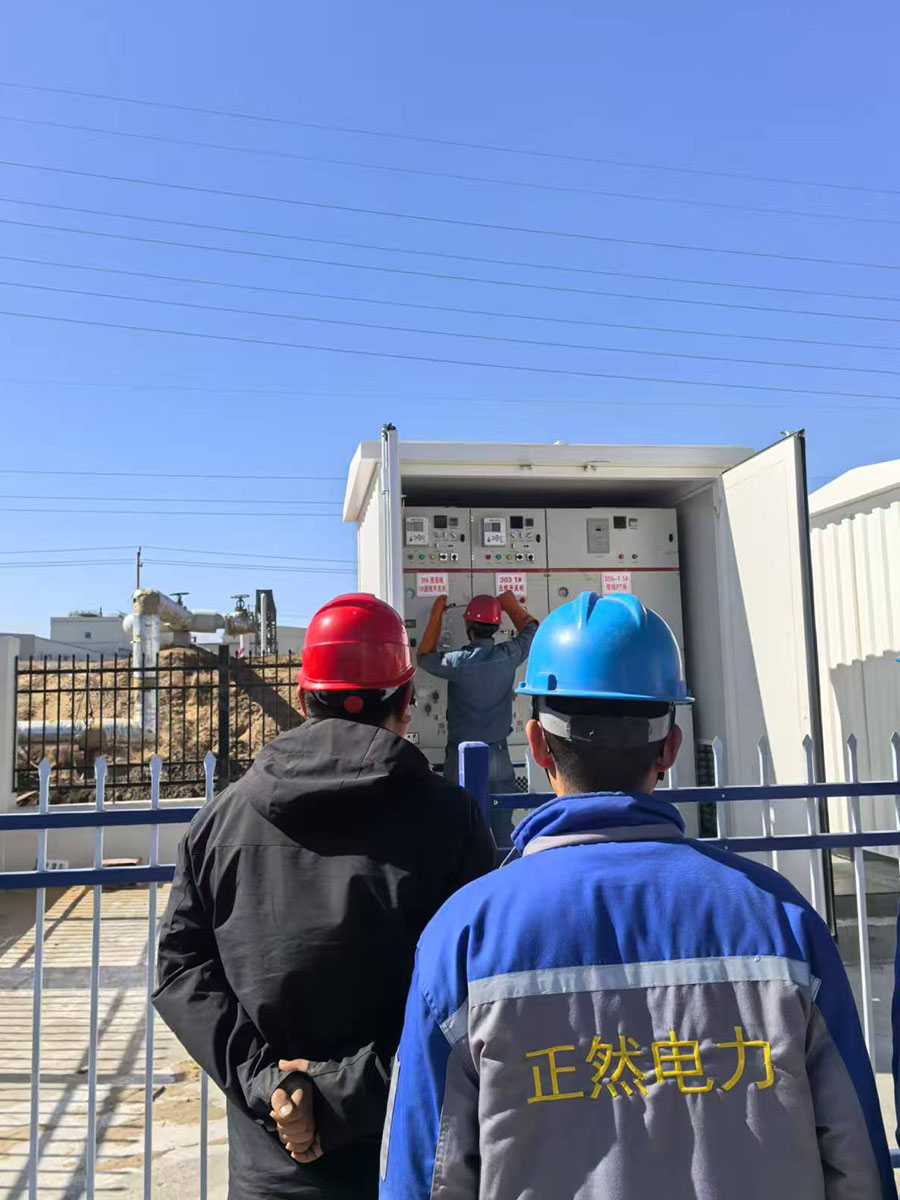

35kV Gas-Insulated Switchgear VCB
| Parametre Kategorisi | Şartname | Açıklamalar |
| Nominal Gerilim | 12kV | Dağıtım ağları için standart |
| Nominal Akım | 400A, 630A, 1250A | Özel derecelendirmeler mevcut |
| Nominal Kısa Devre Kesme Akımı | 16kA, 20kA, 25kA | |
| Nominal Kısa Süreli Dayanım Akımı | 16 kA / 4s, 20 kA / 4s, 25 kA / 4s | |
| Nominal Tepe Dayanım Akımı | 40 kA, 50 kA, 63 kA | |
| Nominal Yalıtım Seviyesi | Güç Frekansı: 42 kV (1 dk) / Yıldırım Darbesi: 75 kV | |
| Mekanik Ömür | 10.000 işlem | |
| Elektrik Ömrü | 10.000 işlem (at rated current) | Tam kapasite kırma |
| Kesici Ortamı | Vakum | Mühürlü seramik şişe |
| Çalışma Mekanizması | Bahar | Manuel veya motorlu |
| Kontrol Gerilimi | AC/DC 110V, 220V | İsteğe bağlı 24V, 48V |
| Koruma Derecesi | IP67 | Zorlu ortamlara uygun |
| Boyutlar (Y×G×D) | 880 × 560 × 680 mm | Kompakt tasarım |
| Ağırlık | Yaklaşık. 130 kilo | Kurulumu kolay |
| Kurulum Yöntemi | Direğe Monte | Dış mekan kullanımı |
| Ortam Sıcaklığı | -40°C ila 55°C | Geniş çalışma aralığı |
| Rakım | ≤ 4000 m | Yüksek irtifa versiyonu mevcut |
