Yalıtımlı Kutulu Devre Kesici Sistemleri: Nasıl Çalışır ve Nasıl Seçilir

Yeni bir alçak gerilim santrali üzerinde çalışan bir mühendis, bir zamanlar 1.600 A'lık bir besleyici için klasik ikilemi tanımlamıştı: nominal değeri zar zor karşılayan kalıplanmış bir kasa kesici veya aşırılık hissi veren tam bir havalı devre kesici. Yalıtımlı kasalı devre kesici (ICCB) ortada yer alır ve binlerce kurulumdaki bu sorunu tam olarak çözer. Pratik anlamda, bir ICCB sistemi, tamamen yalıtılmış bir kutuda, normalde elektronik tetikleme korumasıyla donatılmış ve genellikle bir çekmeceli kızakta düzenlenmiş, yüksek performanslı, kalıplanmış bir kasa kırıcıdır. Bu makale, kategorinin ne anlama geldiğini, kalıplanmış muhafazalı ve havalı devre kesicilerle nasıl karşılaştırıldığını ve bir kategori belirlemeden önce nelerin doğrulanması gerektiğini açıklamaktadır.

Yalıtımlı kasa devre kesici sistemi nedir

Yalıtımlı kasalı devre kesici, özünde ağır hizmet tipi, kalıplanmış kasalı bir devre kesicidir. Adı muhafazayı tanımlamaktadır: tüm akım taşıyan parçalar, termoset reçineden veya camla güçlendirilmiş polyesterden kalıplanmış yalıtımlı bir kasanın içinde bulunur. Bu yapı, kesinti sırasında arkı kontrol altına alırken üniteyi kompakt tutar. Çoğu ICCB, 800 A ila 5.000 A aralığında çalışır ve ortak çerçeve boyutları 800 A, 1.600 A, 2.000 A, 3.200 A ve 4.000 A'dır. Bir MCCB'nin temel anahtarlama mekaniğini paylaşırlar, ancak kritik besleyicilerin talep ettiği performans marjını ve servis verilebilirliği eklerler.

Üç özellik bir ICCB'yi standart bir MCCB'den ayırır. İlk olarak, iki adımlı depolanmış enerji mekanizması, operatörün kolu ne kadar yavaş hareket ettirdiğine bakılmaksızın tutarlı açma ve kapama sağlar. İkincisi, termal-manyetik açmanın yerini alan bir elektronik açma ünitesi, ayarlanabilir uzun süreli, kısa süreli, anlık ve toprak arızası ayarları sunar. Üçüncüsü, çekmeceli yapıya sahip daha büyük çerçeveler mevcuttur, böylece kesici, baraların cıvatalarını sökmeden inceleme veya değiştirme için geri çekilebilir. Bu özelliklerin tümü bir araya geldiğinde ICCB'nin kalıplanmış kasa kaplama alanını korurken daha çok havalı devre kesici gibi davranmasını sağlar.

Sistem kısmı neden önemlidir?

Yalıtımlı kasalı devre kesici sistemlerde "sistem" kelimesi tesadüfi değildir. Bir santralde kesici asla tek başına çalışmaz. Bir açma ünitesi, çekmeceli kızak, mekanik kilitlemeler, yardımcı kontaklar, şönt açma veya düşük gerilim bobinleri, toprak arıza sensörleri ve bazen bir iletişim modülü ile eşleştirilir. Elektronik açma ünitesi düzenlemenin kalbidir. Ayarlanabilir uzun süreli ve kısa süreli başlatma ve gecikme değerleri seçiciliği mümkün kılar: alt besleyicideki bir arıza, ana kesici devreye girmeden önce giderilir. Koordinasyon olmadan tek bir hata tüm tesisi karartabilir.

Bir spesifikasyon LSIG koruması veya uzaktan izleme gerektirdiğinde, termal manyetik bir MCCB bunu sağlayamaz ancak mikroişlemci kontrollü açma ünitesine sahip bir kesici bunu sağlayabilir. Birçok santral üreticisi artık sabit montajlı besleyiciler için kalıplanmış kasa sınıfını varsayılan olarak kullanıyor ve şebeke ve bağlantılar için çekmece konumlarını ayırıyor. Modern bir güç dağıtım kesicisi 100 A ila 1.600 A MTNSX kompakt tip devre kesici Kompakt bölmelere sığan kaplama alanıyla bu besleyici görevlerinin büyük bir kısmını karşılar.

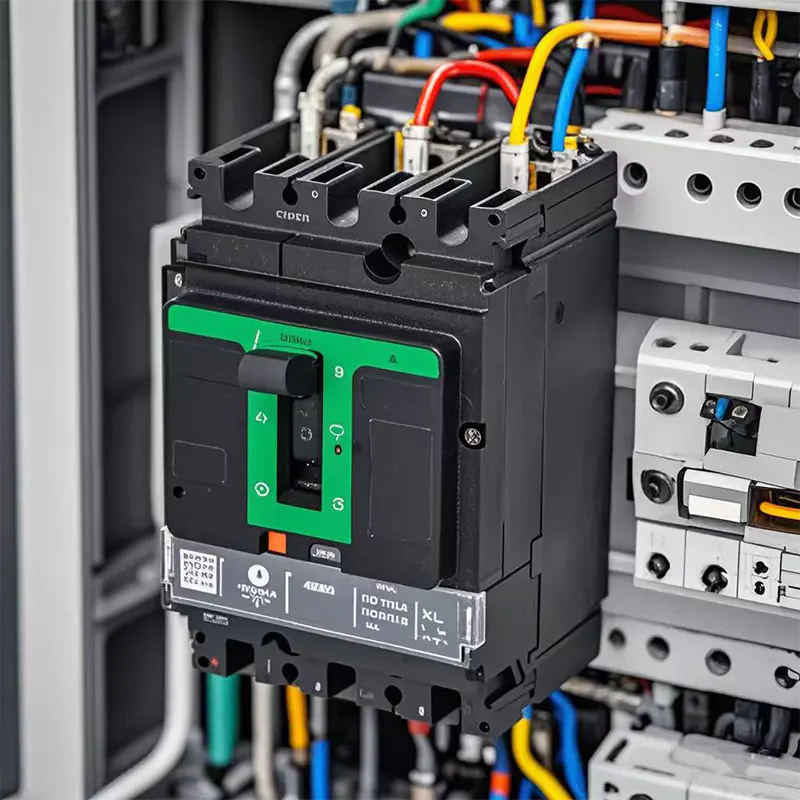

Endüstriyel ve Ticari Amaçlı MT-NSX 3/4P 100A-630A AC Kompakt Devre Kesici Mingtuo, Endüstriyel ve Ticari Dağıtım Tedarikçileri ve MT-N için Çin Toptan MT-NSX 3/4P 100A-630A AC Kalıplı Kutulu Devre Kesici... Ürünü Görüntüle →

ICCB sistemleri, kalıplanmış kasa ve havalı devre kesiciler karşılaştırması

Doğrudan bir karşılaştırma, her teknolojinin alçak gerilim dağıtımında nereye uyduğunu netleştirir.

Tablo bir noktayı açıkça ortaya koyuyor: ICCB'ler, yüksek performanslı kalıplı kasalı kırıcılar ile havalı kırıcılar arasındaki boşluğu dolduruyor. Kompakt şalt donanımına kolayca entegre edilebilen bir pakette bir ACB'nin servis kolaylığı ve seçiciliğinin çoğunu sağlarlar. Takaslar aşırı uçlarda ortaya çıkıyor. Yaklaşık 800 A'nın altında iyi yapılandırılmış bir MCCB daha ekonomiktir. 3.200 A'nın üzerinde veya pano zaten standart ACB bölmeleri etrafında boyutlandırıldığında, havalı devre kesici pratik bir seçim haline gelir.

Yalıtımlı kasa kırıcı sistemlerin yerini aldığı yer

ICCB sistemleri nadiren en ucuz seçenektir, ancak üç durum örtüştüğünde doğru seçenek haline gelirler: besleyicinin gerçek akım taşıma marjına ihtiyacı vardır, koruma çalışması ayarlanabilir eğriler gerektirir ve uzun süreli kapatma olmadan bakım beklenir. Tipik kurulumlar şunları içerir:

• Ana veya bağlantı konumlarının çekmeceli servis kolaylığı gerektirdiği alçak gerilim panoları ve motor kontrol merkezleri.
• Elektrik odası alanının dar olduğu yüksek katlı yükselticiler ve ticari besleyiciler.
• Seçiciliğin ve hızlı değiştirmenin arıza süresini azalttığı sürekli proseslere sahip endüstriyel tesisler.
• Çift beslemeli, otomatik aktarımlı veya jeneratör yedeklemeli veri merkezleri, hastaneler ve diğer kritik tesisler.
• Elektronik açma ünitelerinin yukarı akım trafo korumasıyla koordine edildiği UPS çıkışı ve bypass devreleri.

Her durumda belirleyici faktör, açma ünitesi ve şalt düzeni konfigürasyonudur. Sabit bir termik-manyetik kesici koordinasyon eğrisini sağlayamıyorsa proje elektronik açma sınıfına geçer. Pano düzeni aynı zamanda çekmeceli yapı gerektiriyorsa, etkili bir şekilde bir ICCB sistemi veya hava kesiciyi belirtmiş olursunuz.

Bir ICCB sistemi belirlemeden önce kontrol edilmesi gerekenler

Basit bir akım derecelendirmesine benzeyen bir spesifikasyon, birçok mühendislik detayını gizleyebilir. Bir kırıcı sınıfa katılmadan önce bu noktalar üzerinde çalışın.

1. Sürekli derecelendirme ve çerçeve marjı. Gelecekteki büyümeye yer bırakacak şekilde iletken kapasitesine eşit veya daha yüksek bir çerçeve seçin.
2. Derecelendirmeleri kesintiye uğratıyor. Hesaplanan arıza seviyesine göre hem nihai hem de servis kesme kapasitelerini doğrulayın.
3. Açma ünitesi fonksiyonları. Uzun süreli, kısa süreli, anlık ve toprak arızası ayarlarının sahada mevcut olduğunu ve ayarlanabildiğini doğrulayın.
4. Seçicilik koordinasyonu. Kısa süreli dayanım da dahil olmak üzere, yukarı akım trafo koruması ve aşağı akım besleyicileri ile koordinasyonu kontrol edin.
5. Çekmeceli veya sabit yapı. Baranın enerjisini kesmeden tesisatta kesici değişimi gerekip gerekmediğine karar verin.
6. Aksesuarlar ve iletişim. Gerekirse düşük gerilim bobinini, şönt açmayı, yardımcı kontakları veya veri yolu iletişimini ekleyin.
7. Hizmet koşulları. Ortam sıcaklığı, rakım, nem veya aşındırıcı ortamlar için değer kaybı uygulayın.
8. Standartlar ve sertifikasyon. IEC 60947-2, UL 489 veya hedef pazarın standardına uygunluğu doğrulayın.

Üst ICCB bandındaki uygulamalar için veya pano hava kesici bölmeleri etrafına inşa edildiğinde doğal alternatif, çekmeceli havalı devre kesicidir. Mingtuo Elektrik'in alçak gerilim dağıtımı için MT-2000-3200A çekilebilir havalı devre kesicisi 2.000 A ila 3.200 A aralığını, bu sınıftaki bir ana kesiciden beklenen çekmeceli yapı ve kesme performansıyla kapsar.

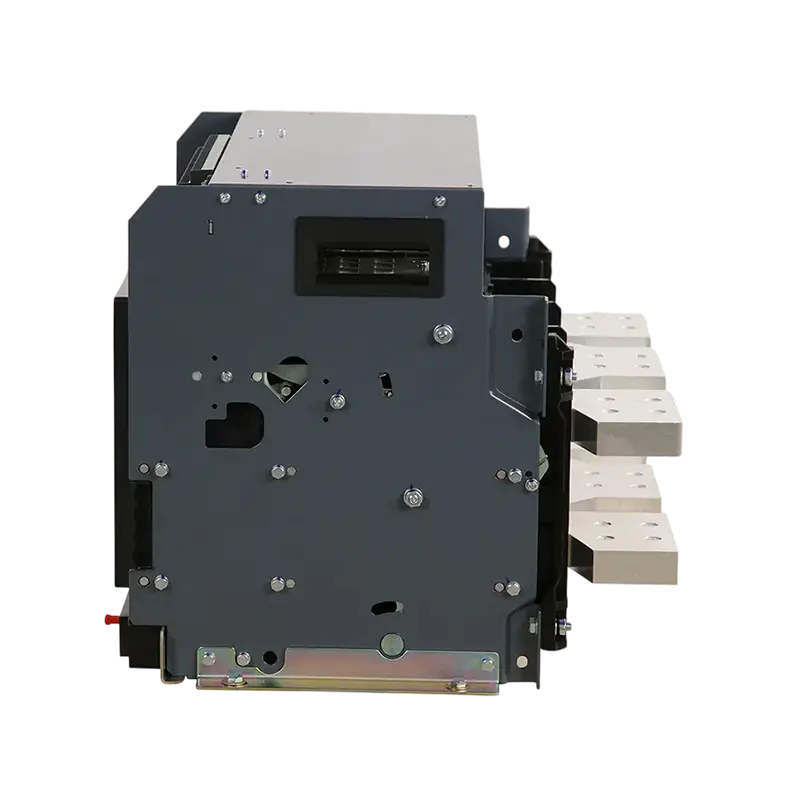

Alçak Gerilim Dağıtım Hava Devre Kesici Tedarikçiler,Fabrika Mingtuo, Toptan 2000–3200A Çekmeli Alçak Gerilim Dağıtım Havalı Devre Kesici Tedarikçileri ve Alçak Gerilim Havalı Devre Kesici Üreticisidir. Ürünü Görüntüle →

Teknolojiyi uygulamayla eşleştirme

En iyi sınıf nadiren en pahalı olanıdır. Sabit montajlı, yüksek performanslı bir MCCB birçok besleyiciyi ekonomik bir şekilde yönetir. Seçiciliğin ve ayarlanabilirliğin önemli olduğu durumlarda elektronik tetikleme özelliğine sahip bir ICCB sistemi uygundur. Santral büyük olduğunda, akım kabaca 3.200 A'yı aştığında veya bakım stratejisi tam çekilebilirliği desteklediğinde, çekmeceli bir ACB kazanır. Sınıftaki her adım maliyet ve ayak izi ekler, dolayısıyla hata seviyesi, koordinasyon ve servis ihtiyaçları karara yön vermelidir.

Tek bir üreticinin sunduğu ürün yelpazesi bu kararı kolaylaştırabilir. Kalıplanmış kasa tarafında MTNSX serisi, sabit montajlı besleyici uygulamaları için 100 A'den 1.600 A'ya kadar güç dağıtımını kapsar. Hava tarafında ise NT/Kuzeybatı gelişmiş havalı devre kesici 1.600 A ila 6.300 A arası derecelendirilmiştir ICCB çerçevelerinin pratik sınırlarının ötesine uzanan, sabit ve çekmeceli ana ve bağlantı konumlarına hizmet eder.

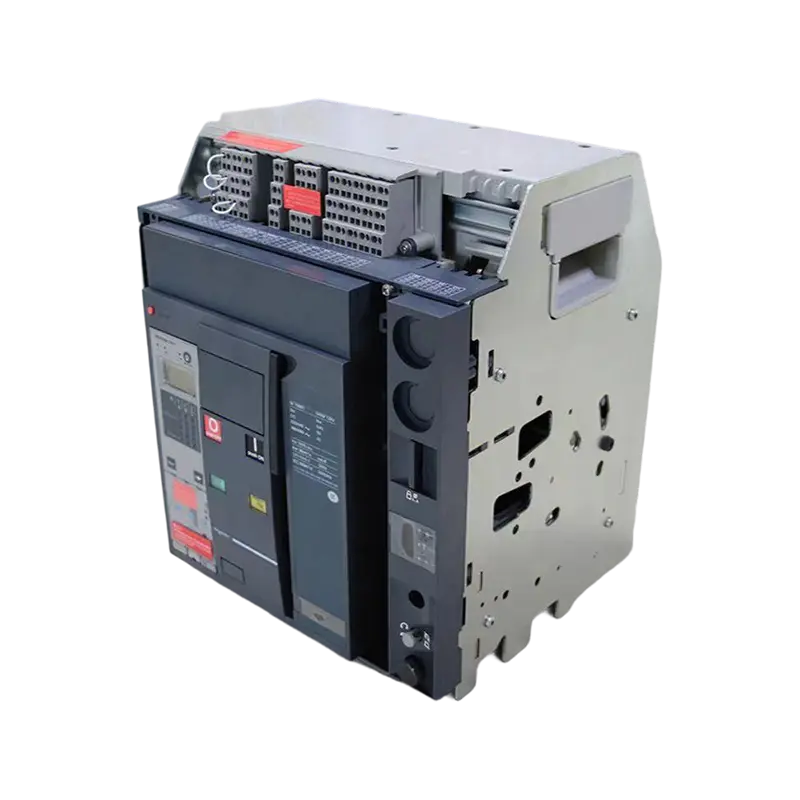

Sabit ve Çekmeceli Kurulumlar için Gelişmiş Açık Tip Devre Kesici 1600A–6300A Mingtuo, Çin Toptan Sabit ve Çekmeceli Kurulum Tedarikçileri için Gelişmiş Hava Devre Kesici 1600A–6300A ve Gelişmiş Hava Devre ... Ürünü Görüntüle →

Yalıtımlı kasa kesici sistemlerini anlamak önemlidir, çünkü bu kategori tam olarak pek çok gerçek projenin korumaya ihtiyaç duyduğu yerde yer alır: seçicilik ve servis kolaylığı sağlayacak kadar yüksek performans, gerçek elektrik odalarına sığacak kadar kompakt ve güvenle belirlenebilecek kadar iyi belgelenmiş. Arıza hesaplamaları ve seçicilik çalışmasıyla başladığınızda, ICCB sınıfının çoğu zaman ne bir uzlaşma ne de bir lüks olduğu, aksine doğru uyum olduğu ortaya çıkar. Alçak gerilim ve orta gerilim devre kesici seçim kılavuzumuz MCCB'den ACB'ye ve vakum kesiciye kadar tüm ürün yelpazesini kapsar. Özel santral gereksinimleri için mühendislik ekibi Mingtuo Electric yük profilinize göre çerçeve boyutlarını, açma birimlerini ve çekmece düzenlemelerini inceleyebilir.
